如何设置PanelViewComponent600的IP地址?

1)本项目中计算机与终端设备采用以太网通信触摸屏开机时首先进行一系列的自检,然后显示初始界面,PVC 600自检过程如图6-13所示。

2)进入组态界面,此时根据需要选择适合的语言,如图6-14所示。

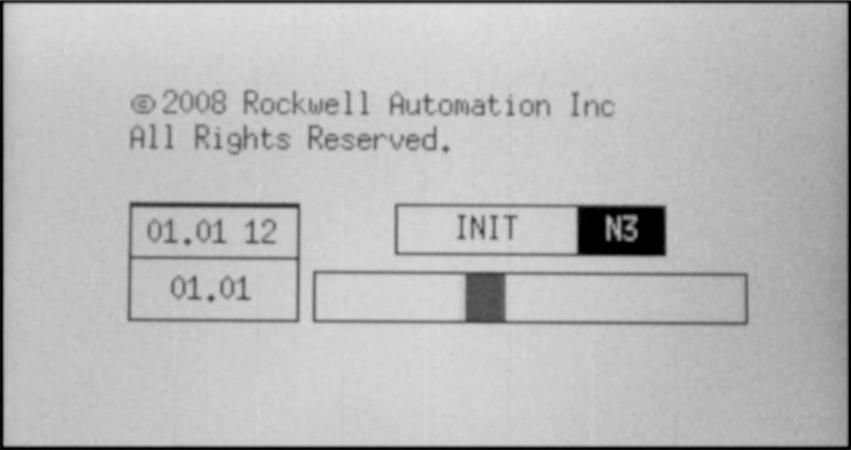

图6-13 PVC 600自检过程

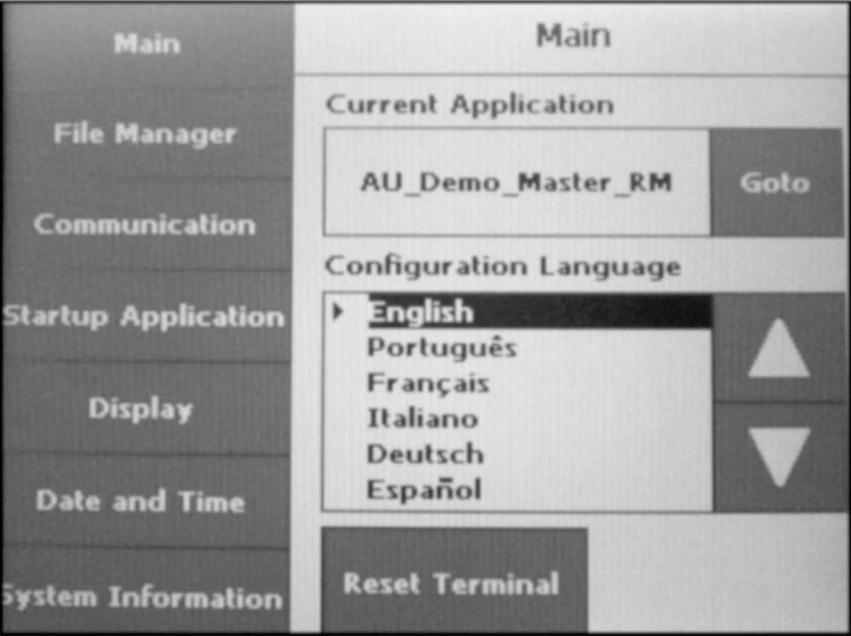

图6-14 组态界面

3)点击“Communication”选项,选择“Ethernet Setting”,如图6-15所示。如果DHCP使能,PanelView Component可自动获取IP地址,如图6-16所示。如果DHCP禁止,必须手动设置IP地址。下面介绍如何手动设置IP地址,点击“Set Static IP Address”设置PVC 600的IP地址,如图6-17所示,设置完成的静态IP如图6-18所示。注意保证与计算机的IP地址在同一网段内。


图6-15 点击Communication

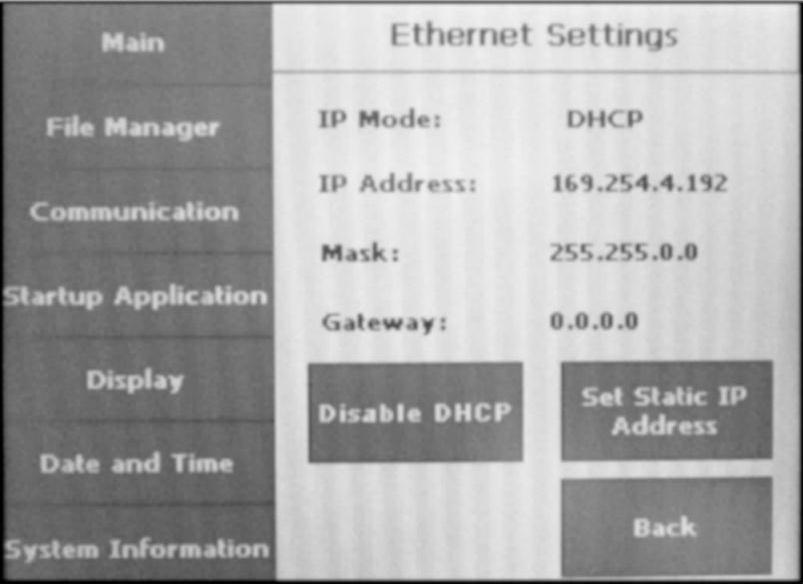

图6-16 自动获取IP地址

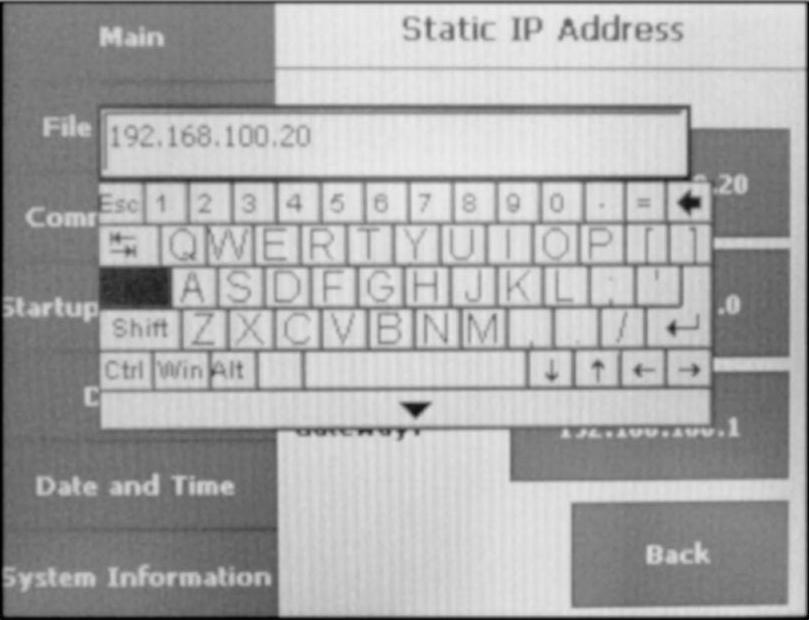

图6-17 设置静态IP地址


图6-18 设置完成的静态IP地址

在Microsoft Internet Explorer 7.0或者Mozilla FireFox浏览器中,输入PVC 600设置好的IP地址192.168.100.20,如图6-19所示,即能弹出PanelView Component界面。至此就完成了PVC 600与计算机的连接。

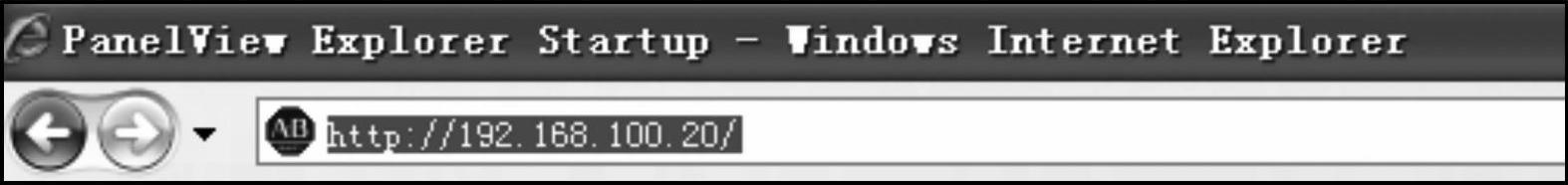

图6-19 输入IP地址
