RS-485 Modbus网络通信实现及应用

以速度控制系统为例,本节应用2080-SERIALISOL模块实现Micro850与PowerFlex 525变频器的连接。硬件接线如图6-2所示。

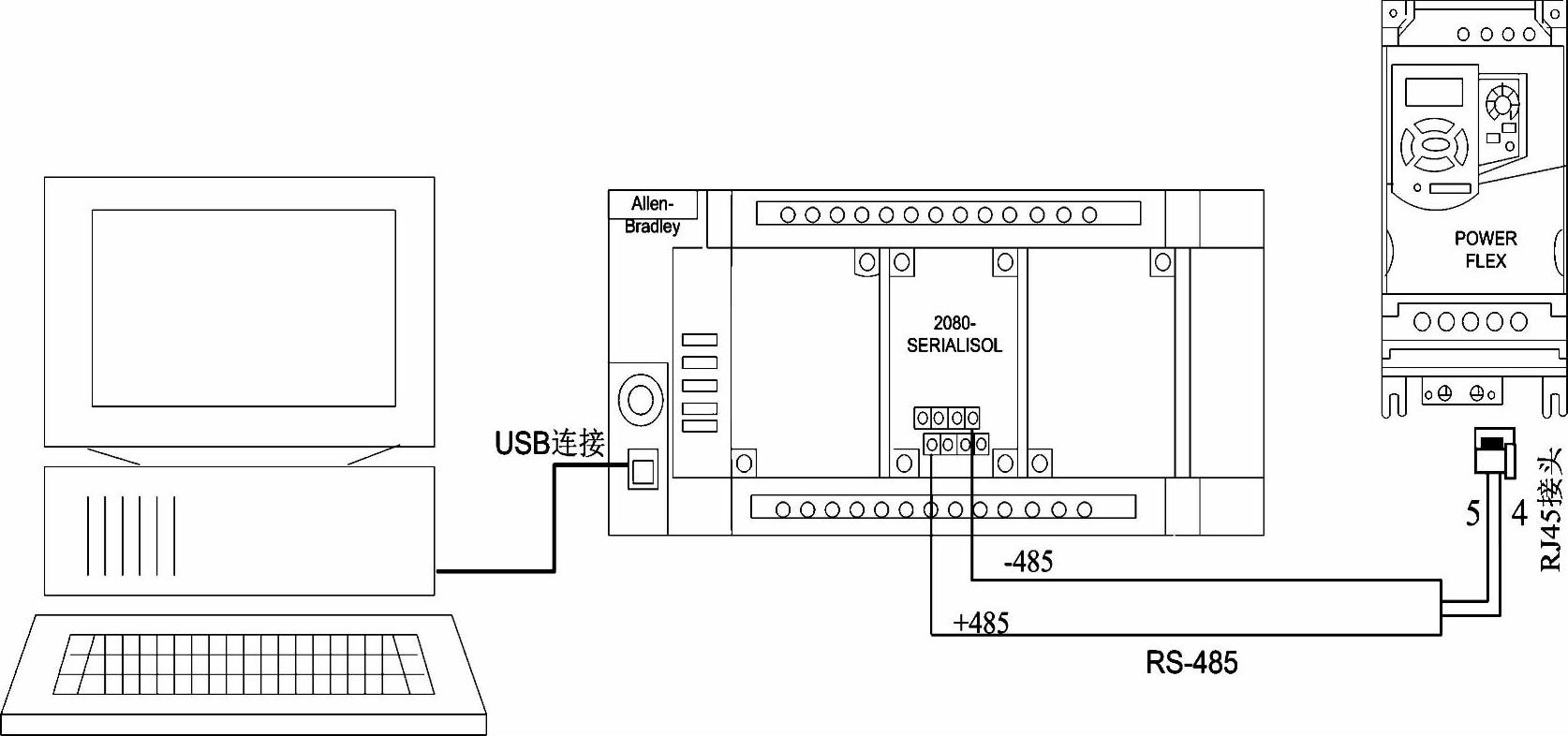

图6-2 系统硬件连接图

有关RS-232/485隔离串口模块2080-SERIALISOL的使用,请参阅本书2.3.6节。RJ45头与正常的双绞线线序的对应情况为:蓝线对应接头的4,蓝白线对应接头的5。4号接头连接485正端(+485),5号接头连接485负端(-485)。

连接完成后,需要设置Micro850控制器以及变频器参数,然后对控制器进行编程,输出控制命令给变频器,来控制电动机

首先,设置控制器参数。将计算机与Micro850通过USB线连接起来,用RSLinx Classic中默认的USB协议实现计算机对Micro850的访问。然后右键单击添加模块处,选择2080-SERIALISOL模块,如图6-3所示。

添加完成后,在屏幕右下方的Properties选项处,设置模块相应信息。由于控制器与变频器连接应用Modbus协议,所以选择Modbus RTU驱动,而控制器为主站,在最下面一个选项选择Modbus RTU Master,波特率选择19200,无奇偶校验,单位地址设置为1,如图6-4、图6-5所示。

注意:设置完2080-SERIALISOL模块信息后即可对Micro850控制器进行编程,无需组态变频器,设置变频器参数可通过控制面板进行,也可用以太网连接的方式,通过CCW中的变频器启动向导进行配置,具体操作见4.6节。(www.daowen.com)

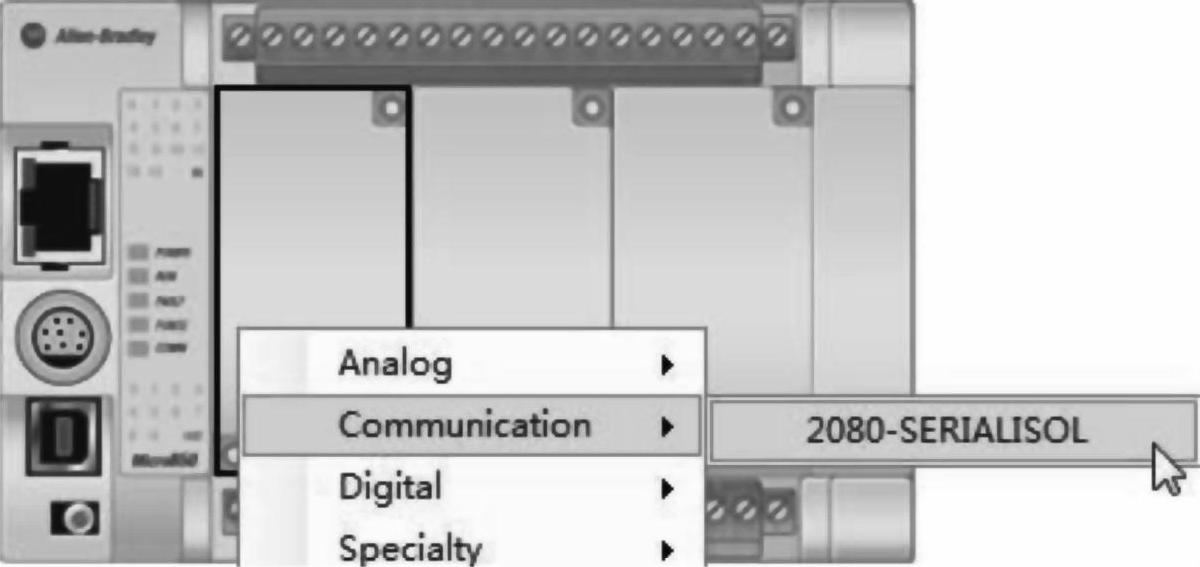

图6-3 添加2080-SERIALISOL模块

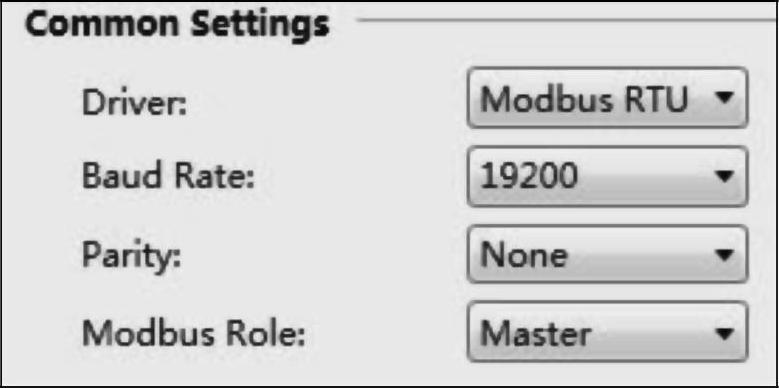

图6-4 选择相关参数

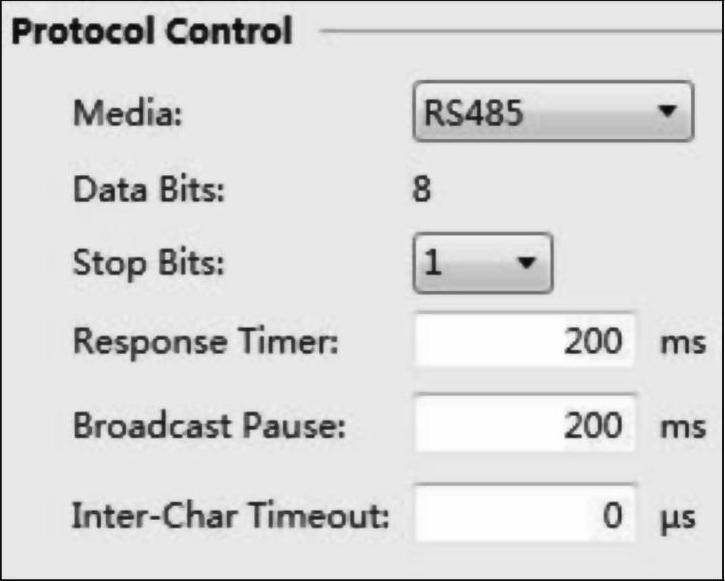

图6-5协议控制选项设置
