上节完成了对交通灯功能块的编写，本节来介绍编写的交通灯功能块在主程序中的使用。

1）首先要在项目组织器窗口中创建一个梯形图程序，右键单击程序图标，选择新建梯形图程序。

2）创建新程序以后，对程序重新命名为交通灯控制（Traffic Light Control）。

3）双击交通灯控制图标，打开编程界面，在工具箱里选择功能块指令拖拽到程序梯级中，如图5-114所示。拖拽功能块指令到梯级以后，会自动弹出功能块选择列表，找到编写好的交通灯控制功能块，如图5-115所示，选择即可。

图5-114 编写主程序

双击编写的交通灯功能块，出现如图5-115所示的界面，选中编写的交通灯功能块，单击右上方的显示参数按钮，可以看到交通灯功能块中所有的输入和输出参数，在该参数列表中可以对这些参数进行必要的设置，完成参数的设置后，将图5-116中左下角的EN/ENO复选框选中，EN/ENO复选框表示使能功能块的输入和输出。如果这里不选择，将无法在主程序中使用功能块。

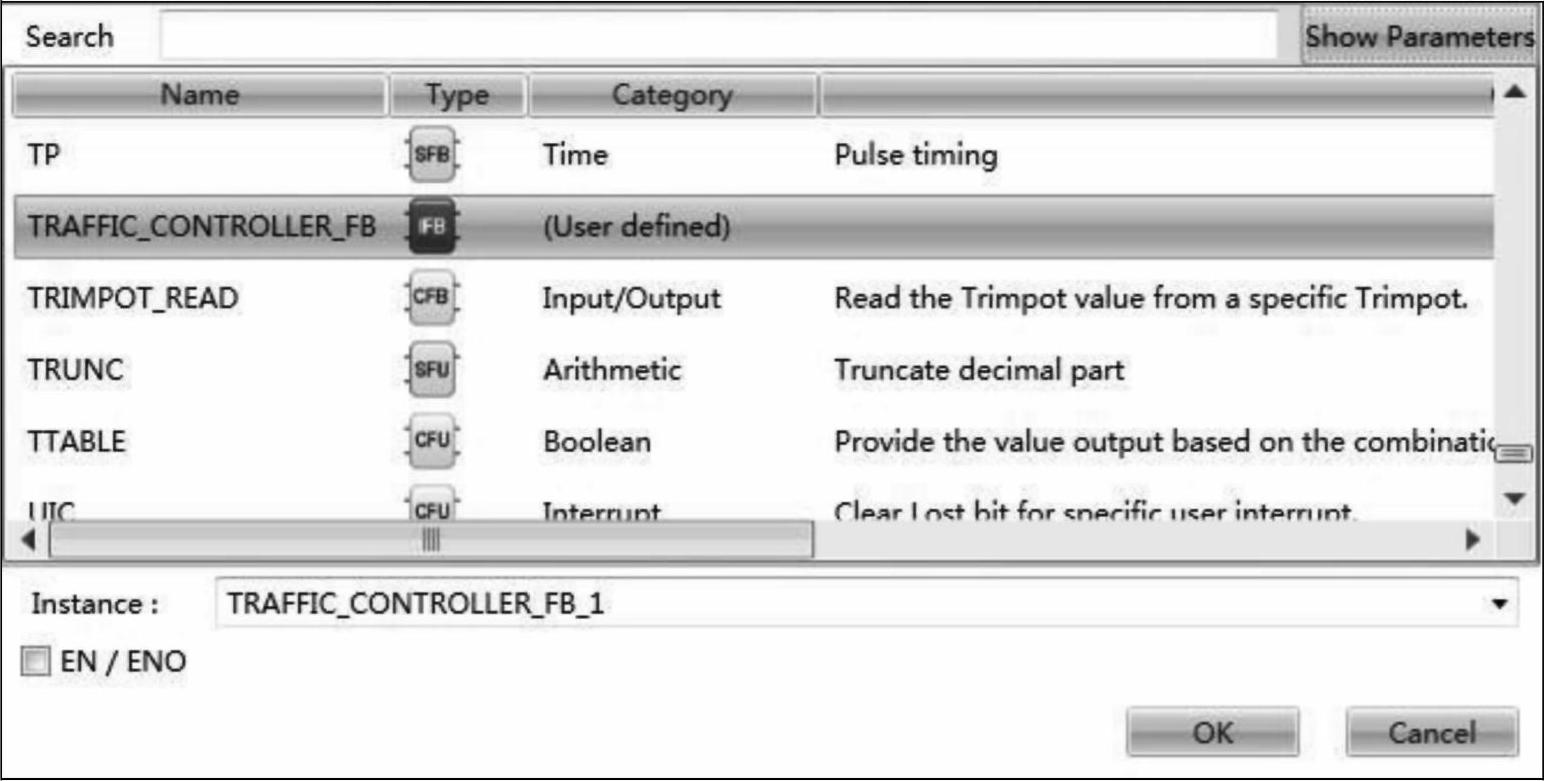

图5-115 选择功能块

完成参数设置以后，单击“OK”键，交通灯功能块将出现在程序中。可以看到交通灯功能块有4个输入变量和6个输出变量，单击输入或者输出，可以出现选择变量的下拉菜单，如图5-117所示，在此下拉菜单中为功能块的输入输出选择合适的变量。

(www.daowen.com)

图5-116 设置交通灯功能块

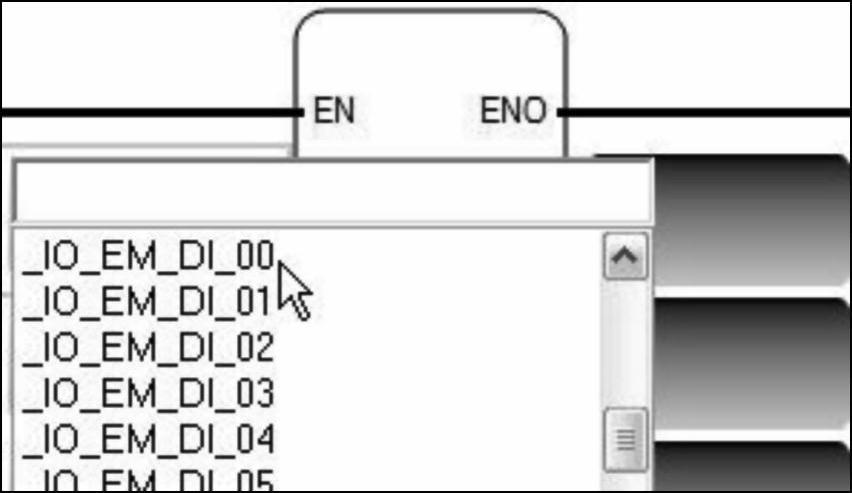

图5-117 为功能块输入/输出选择变量

由于变量默认的名字太长，为了方便起见，可以对使用的变量别名，在功能块的第一个输入处双击，可以打开变量列表，在此列表中可以对变量进行别名，如图5-118所示。

图5-118 全局变量列表

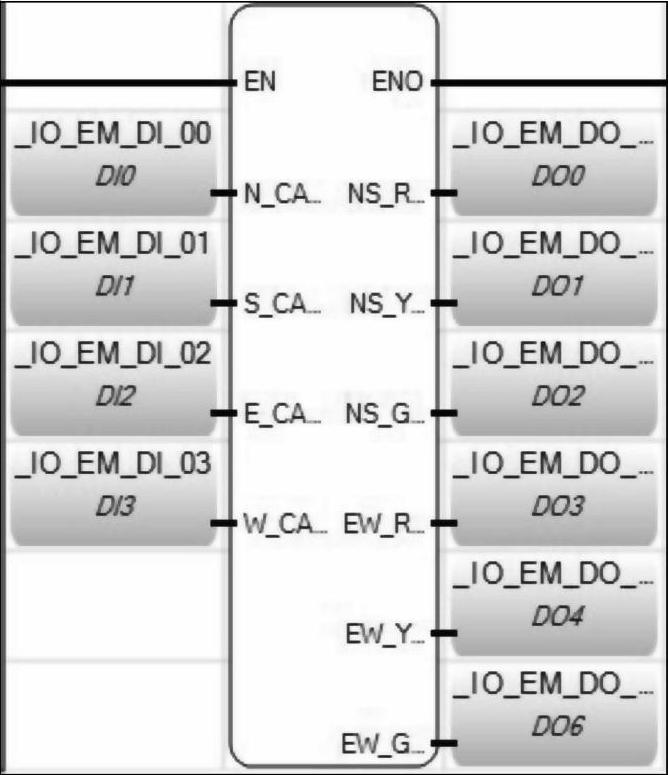

对变量别名以后，变量的别名将出现在功能块上，如图5-119所示。

图5-119 别名后的变量

至此就完成了程序的编写，在项目组织器窗口中右键单击交通灯控制图标，选择编译（生成），对主程序编译。编译完成后点击保存即可。
