运算符类功能块指令也是Micro800控制器的主要指令类，该大类指令主要用于转换数据类型以及比较，其中比较指令在编程中占有重要地位，它是一类简单有效的指令。运算符类功能块指令的分类描述见表5-85。

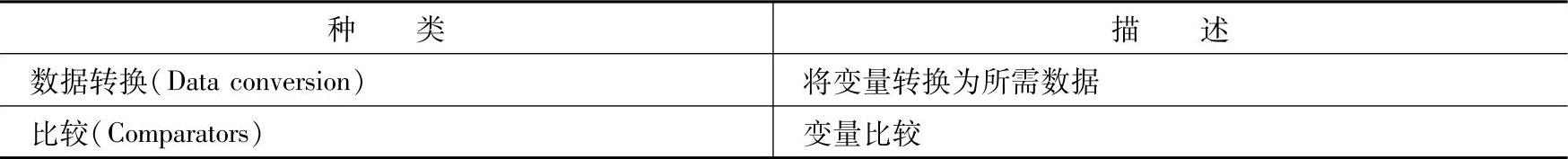

表5-85 运算符类功能块指令分类

1.数据转换（Data Conversion）

数据转换功能块指令主要用于将源数据类型转换为目标数据类型，在整型、时间类型、字符串类型的数据转换时有限制条件，使用时须注意。该类功能块具体描述见表5-86。

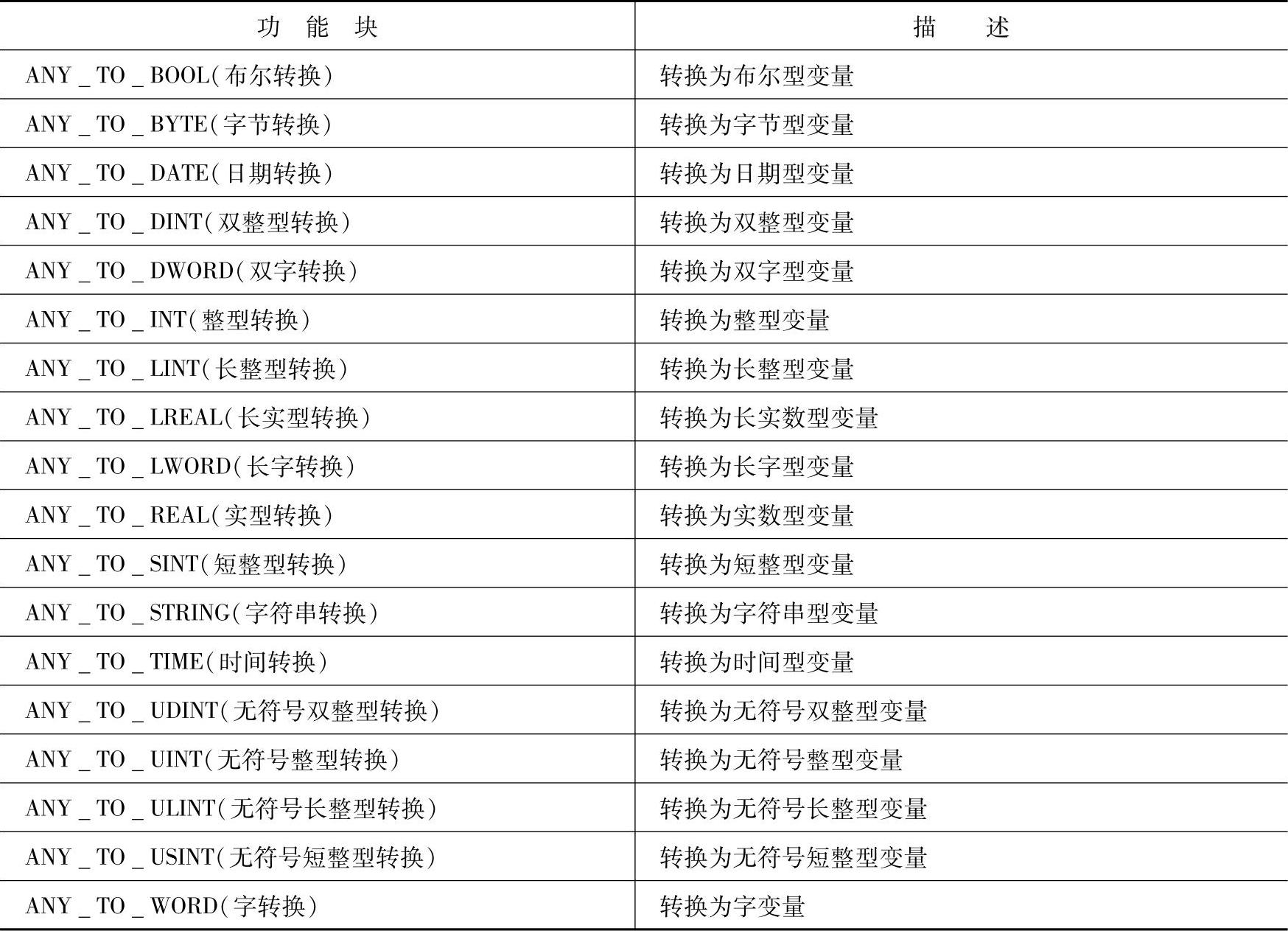

表5-86数据转换功能块指令用途

下面举例说明该类功能块的应用：

（1）布尔转换（ANY TO BOOL）

如图5-98所示。

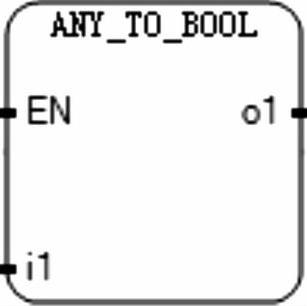

图5-98 转换成布尔变量功能块

将变量转换成布尔变量。其参数描述见表5-87。

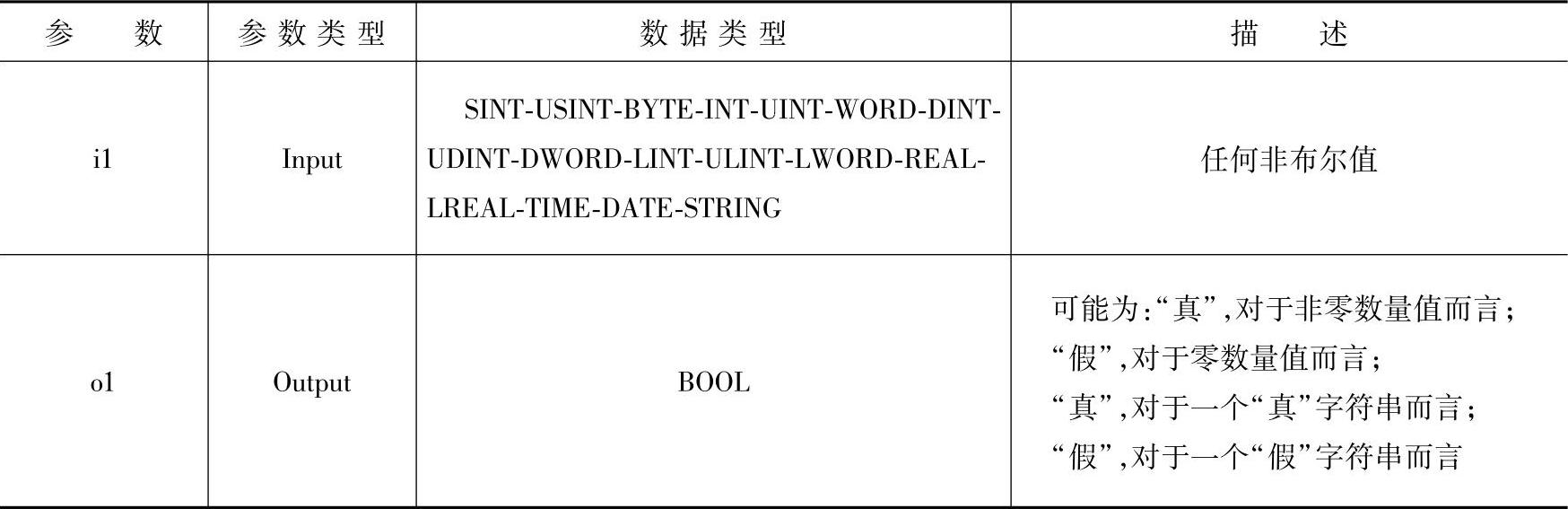

表5-87 转换成布尔变量功能块参数列表

（2）短整型转换（ANY TO SINT）

如图5-99所示。

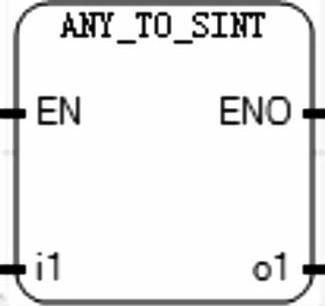

图5-99 转换成短整型功能块

把输入变量转换为8位短整型变量，其参数描述见表5-88。

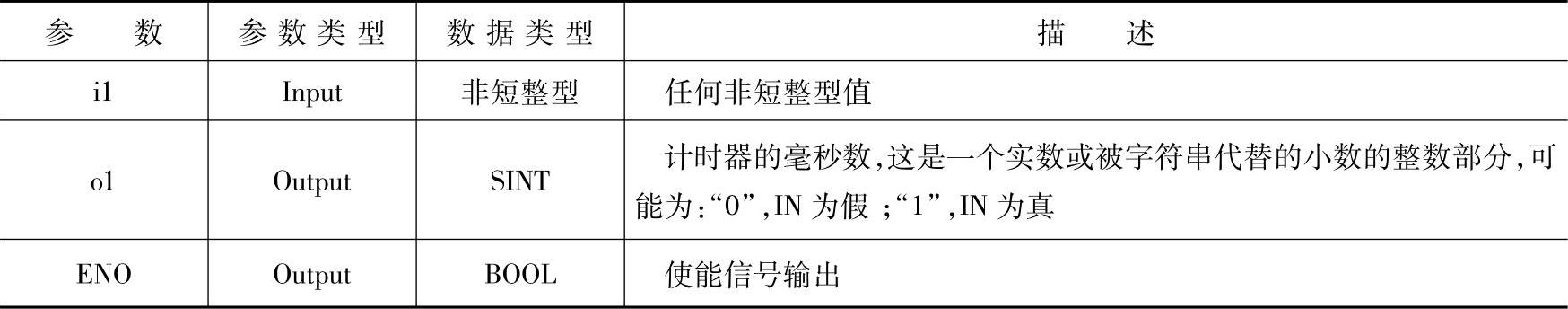

表5-88 转换成短整型功能块参数列表

（3）时间转换（ANY TO TIME）

如图5-100所示。

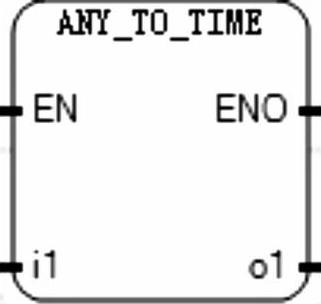

图5-100 转换成时间功能块

把输入变量（除了时间和日期变量）转换为时间变量，其参数描述见表5-89。(www.daowen.com)

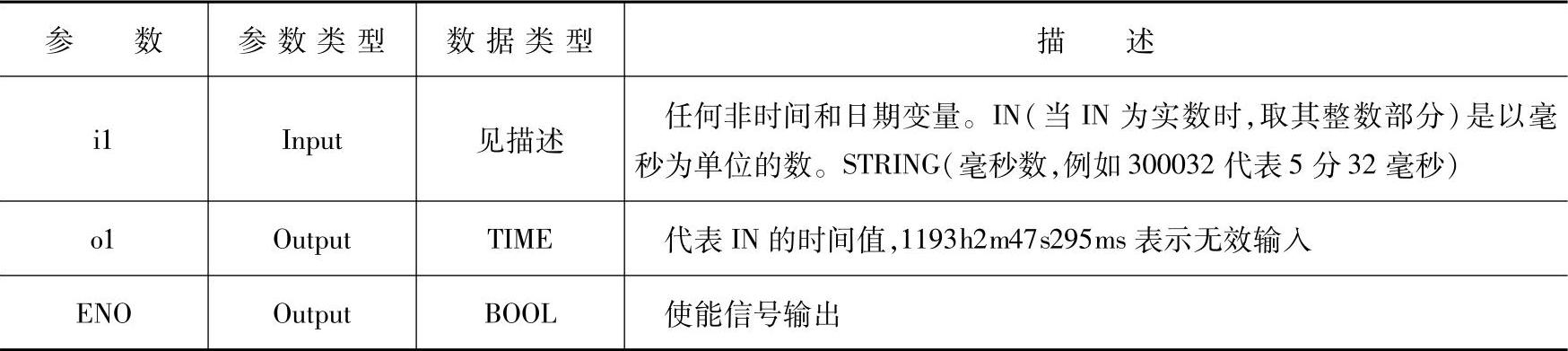

表5-89 转换成时间功能块参数列表

（4）字符串转换（ANY TO STRING）

如图5-101所示。

图5-101 转换成字符串功能块

把输入变量转换为字符串变量，其参数描述见表5-90。

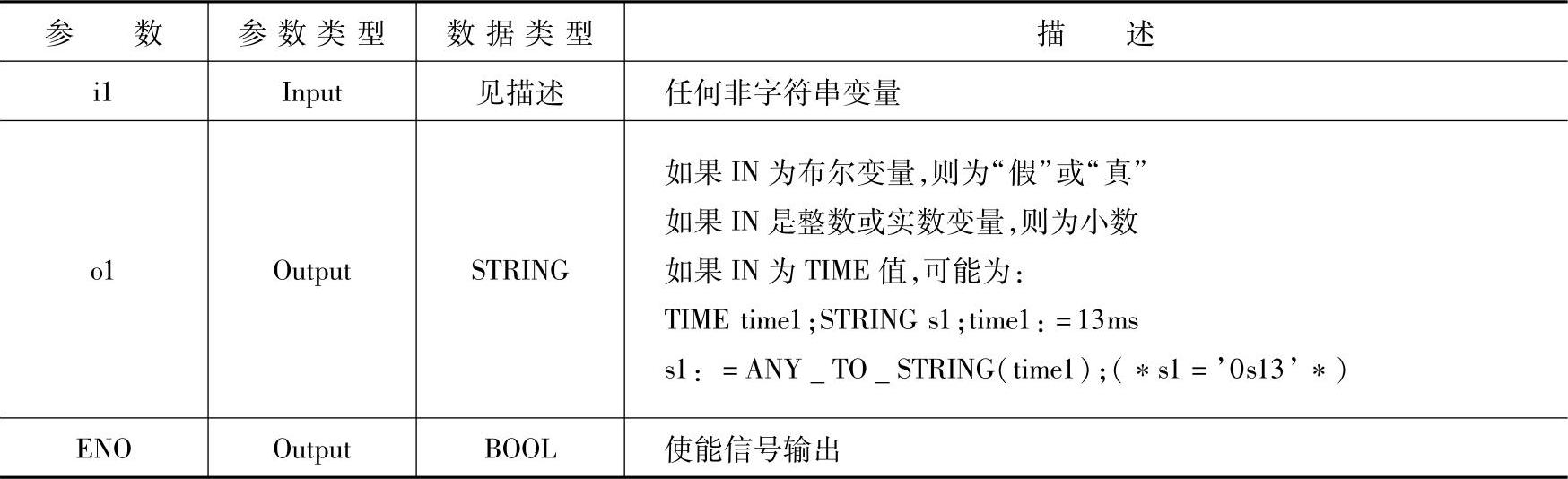

表5-90 转换成字符串功能块参数列表

2.比较（Comparators）

比较功能块指令主要用于数据之间的大小、等于比较，是编程中的一种简单有效的指令。其用途描述见表5-91。

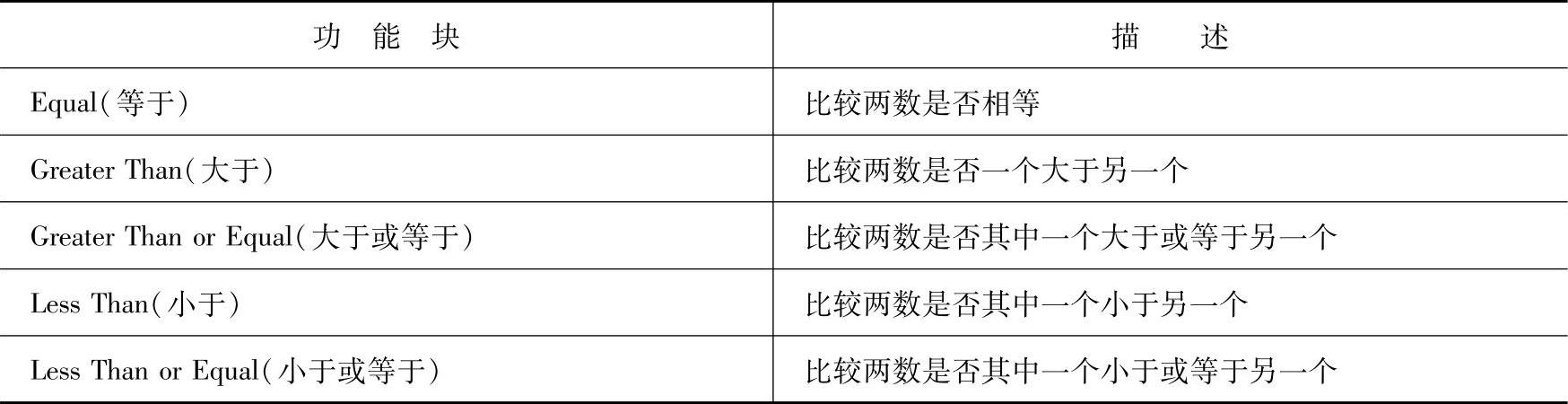

表5-91 比较功能块指令用途

下面举例说明该类功能块的具体应用：

等于（Equal）

如图5-102所示。

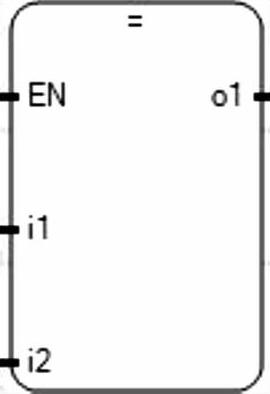

图5-102 等于功能块

对于整型、实数、时间型、日期型和字符串型输入变量，比较第一个输入和第二个输入，并判断是否相等。其参数描述见表5-92。

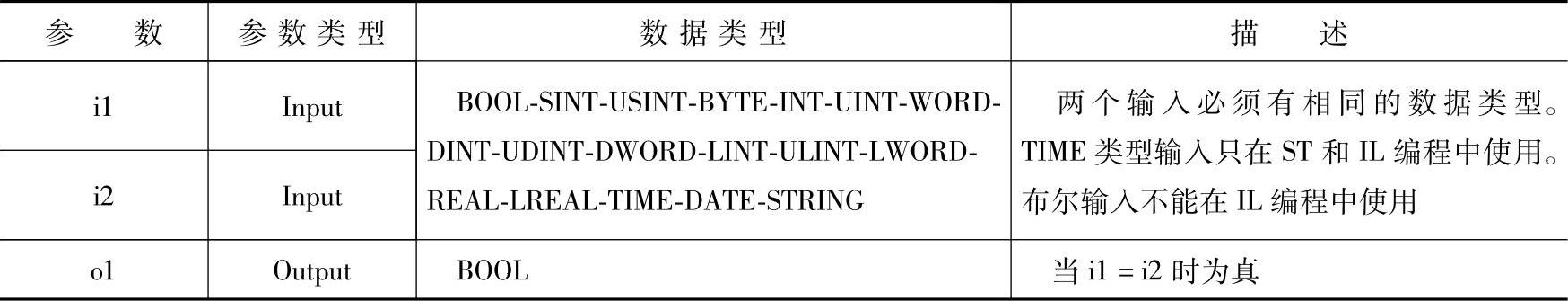

表5-92 等于功能块参数列表

提示：由于TON，TP和TOF功能块作用，不推荐比较TIME变量是否相等。

下面通过一个例子，介绍比较指令的使用方法。

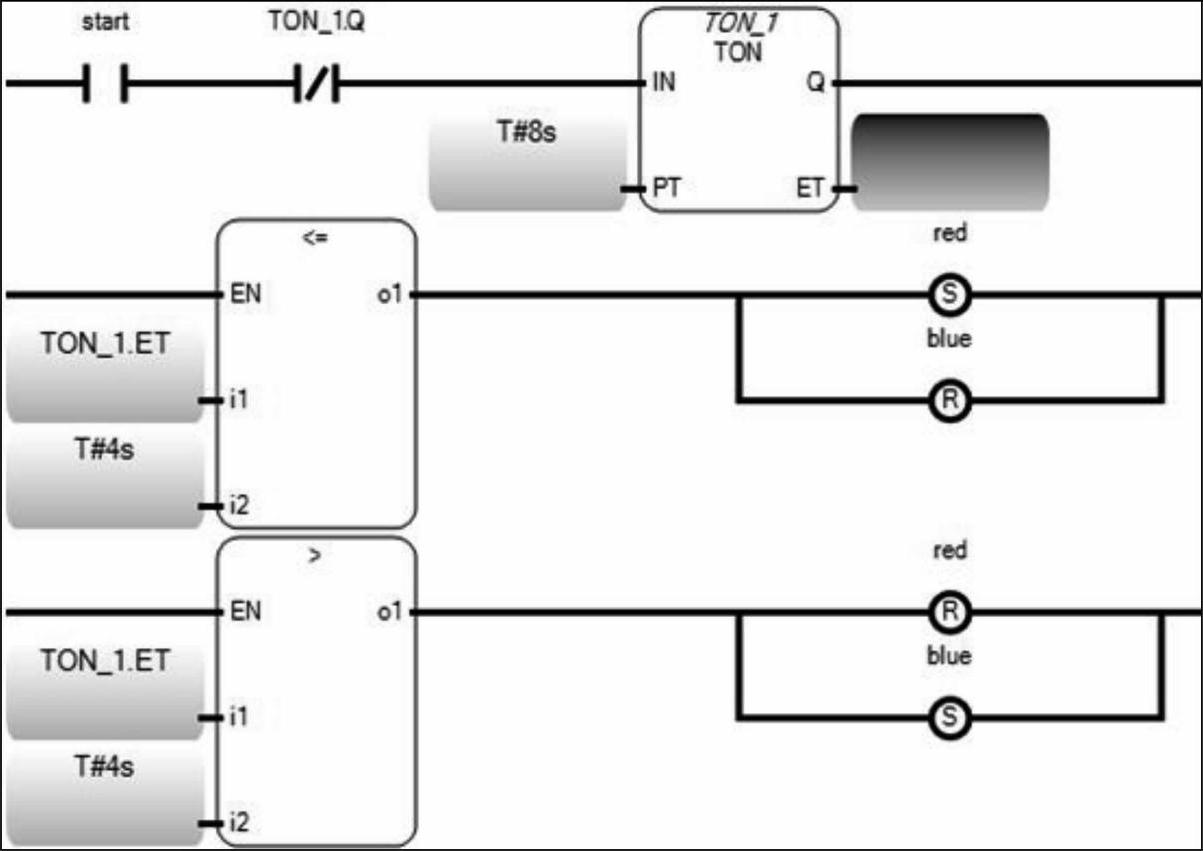

如图5-103，这个程序用来控制红灯和蓝灯的亮灭，红灯前4s亮，后4s灭；蓝灯前4s灭，后4s亮。梯级一为自复位计时器，用来实现8s循环计时。当TON 1.ET小于等于4s时，置位red，复位blue。当TON 1.ET大于4s时，置位blue，复位red。

图5-103 比较指令应用
