在调试程序之前，首先要确定程序处于运行状态，即控制器处于运行模式。然后，从主菜单中的调试下拉菜单中选择Start Debugging（启动调试），如图4-43所示。开始调试后，打开全局变量列表，可以给变量设定强制值，如图4-44所示。要强调的是在调试程序之前，一定要确保程序已经被编译通过，并且保存，否则开始调试的选项将不可用。

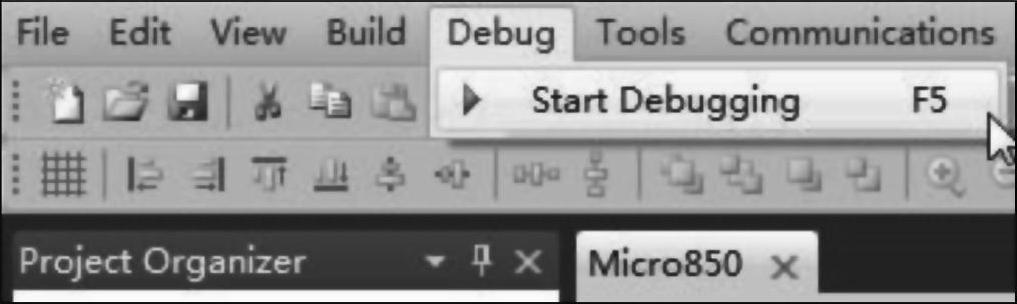

图4-43 选择开始调试按钮

此时编程人员可以对项目中的变量强制赋值，在I/O没有被强制的情况下，可以看到除了DO0和DO5为真以外，其他变量都为假。打开全局变量列表，如图4-44所示，可以看到DO0和DO5的逻辑值和物理值选项均被钩选，与程序中的状态一致。要测试程序，就要强制程序中的一些变量，在强制变量之前，必须先把变量锁定，在图4-44中，有一列为锁定列，在该列中选定变量就可以对变量进行强制给值。例如：想要强制DI0，则做如图4-45所示的选择。此时程序就会运行，输出的状态变为如图4-46所示的状态。与程序中的逻辑一致。

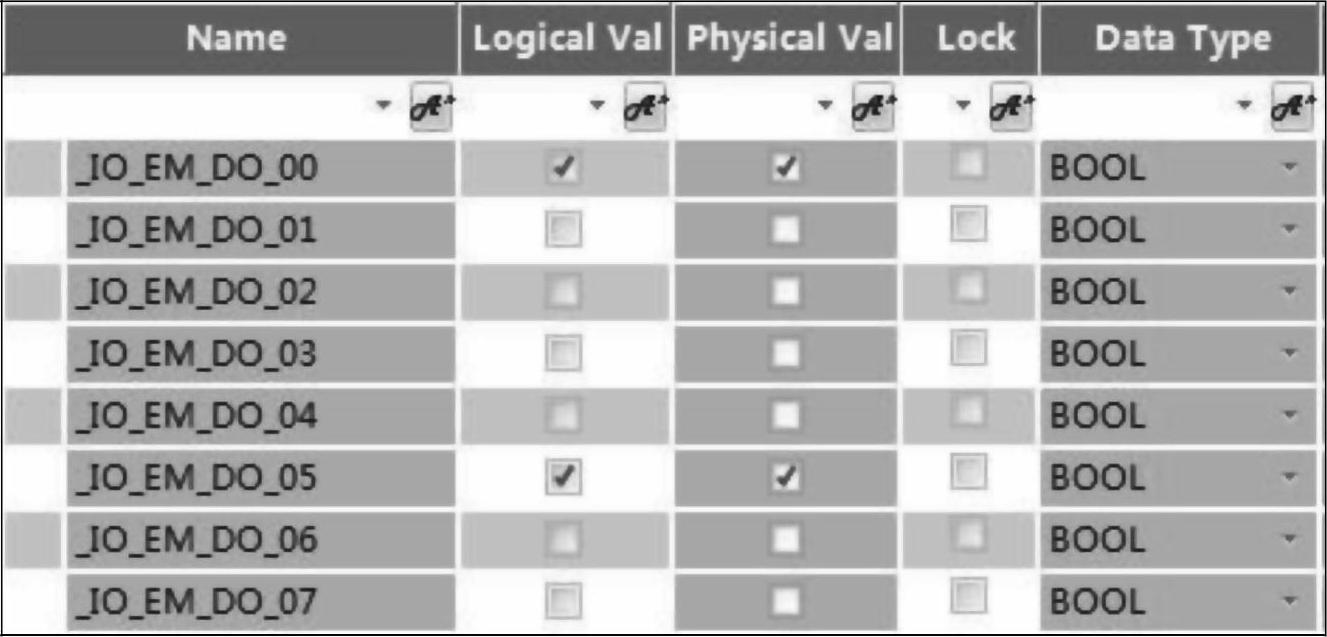

图4-44 调试状态的全局变量列表

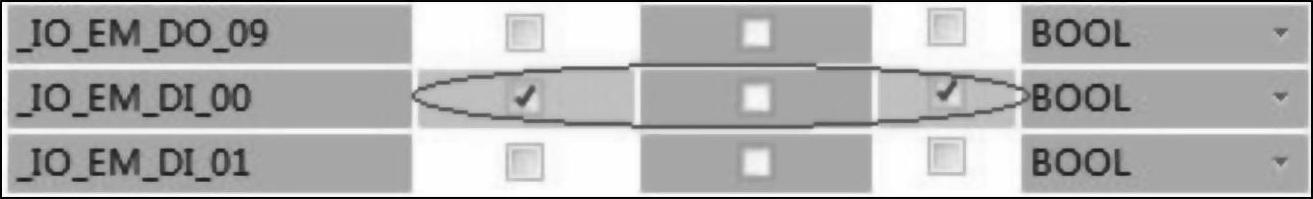

图4-45 强制DI0变量(www.daowen.com)

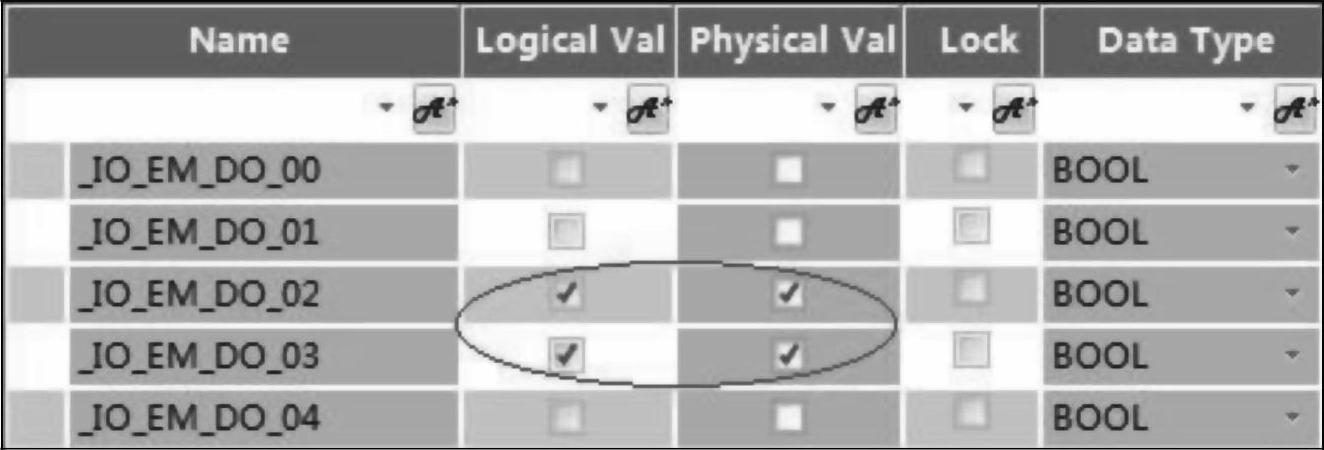

图4-46 输入变量强制后的输出值

想要释放被强制的变量，只需要对变量解锁就可以了。用这种方法完成对程序的调试后，就可以停止调试了。在主菜单中的调试菜单的下拉菜单中选择Stop Debugging（停止调试），停止对程序的调试工作。如图4-47所示。

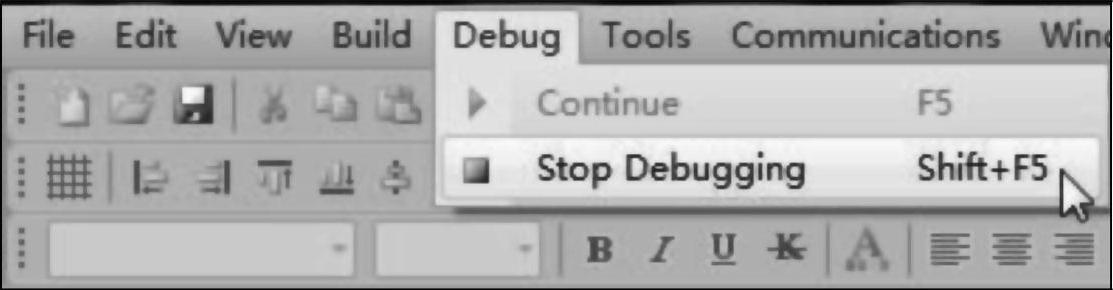

图4-47 停止程序调试

至此完成了整个程序的调试步骤。
