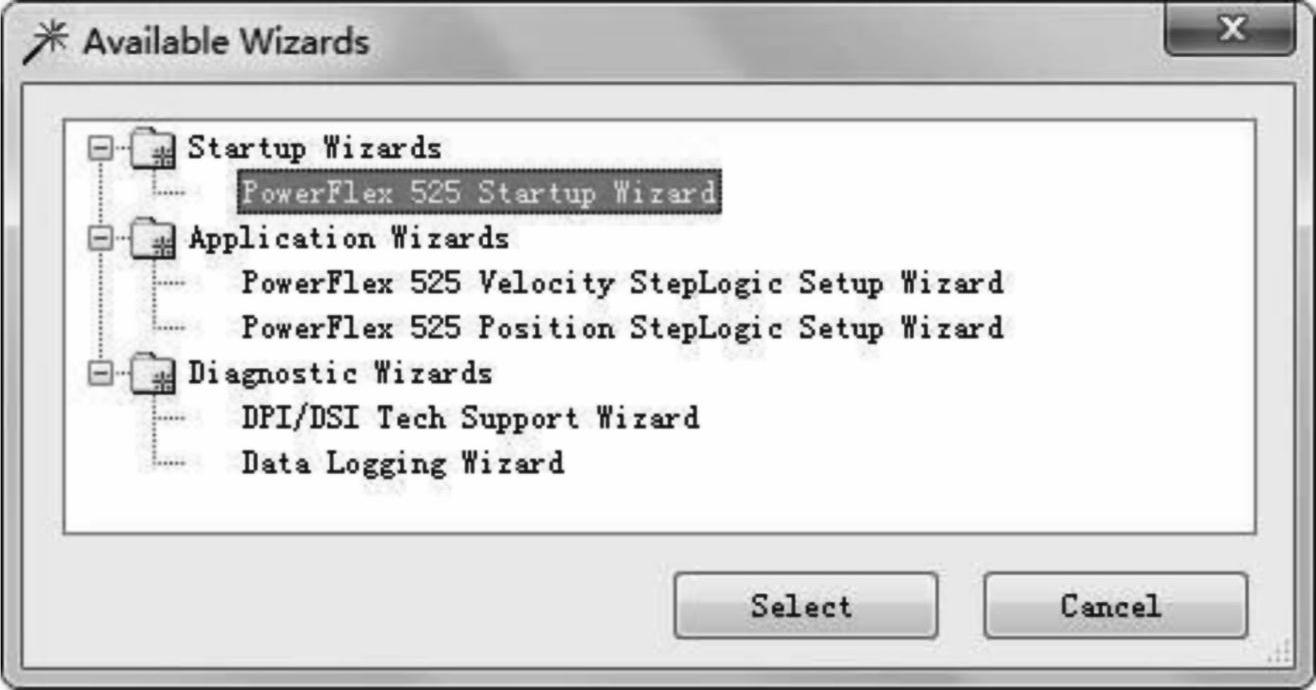

下面介绍在线的情况下如何使用启动向导来配置变频器参数。点击“Wizard（向导）”按钮，打开如图4-24所示的对话框，选择PowerFlex 525 Startup Wizard（PowerFlex 525启动向导），点击“Select”，打开向导欢迎对话框，该对话框是用来介绍向导并给出使用向导的提示和技巧的。按照向导的提示，设置变频器参数。

图4-24 启动变频器配置向导

启动向导设置变频器的步骤如下：

1.Reset Parameters（重置参数）

点击“Next”，弹出重置参数的对话框，这里点击重置参数按钮，可以把变频器的各项参数还原为默认值。如果不需要重置参数，直接点击“Next”即可。

2.Motor Control（电机控制）

点击“Next”，来设置电机控制，如图4-25所示，在这里可以设置电机的Troq Perf Mode（力矩特性模式），其中有选项V/Hz、SVC、Economize和Vector，同时还可以设置Boost Select（提升选择）、Start Boost（启动提升）、Break Voltage（截断电压）、Break Fre-quency（截断频率）和（Max Voltage）最高电压等。

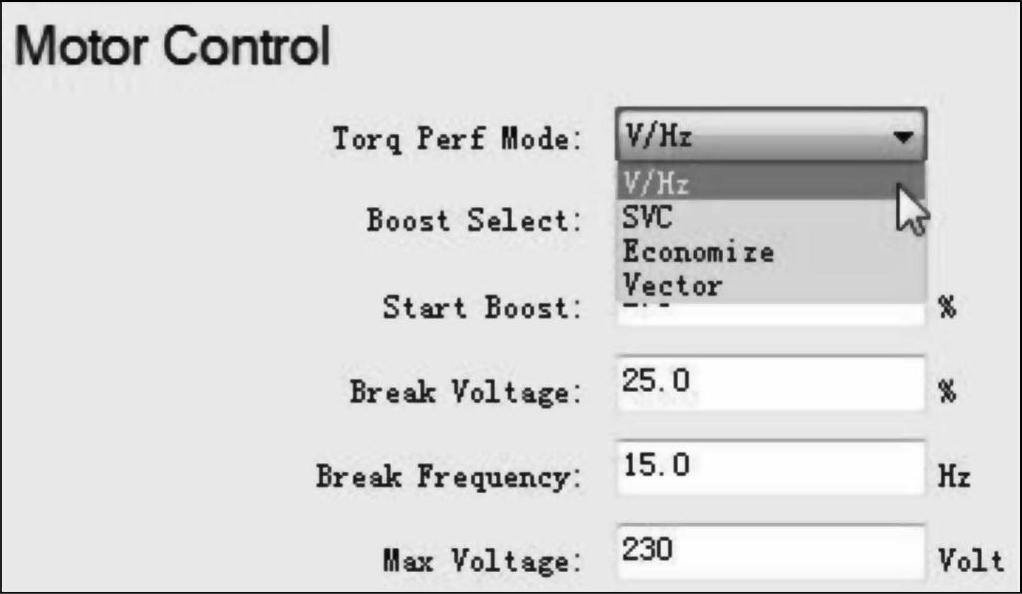

图4-25 电机控制

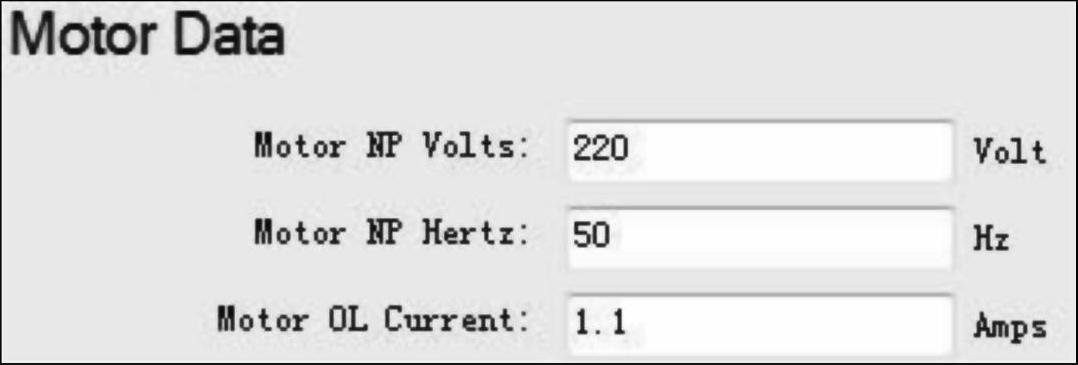

3.Motor Data（电机数据）

点击“Next”，设置电机参数，如图4-26所示，这里用户要根据变频器所控制的电机的铭牌来设置电机的电流、电压和频率。本次实验用到的电机的额定电流为1.1A，额定电压为220（26～230）V，额定频率为50Hz。

4.Stop/BrakeMode（停止/制动模式）

点击“Next”，设置电机的停止/制动模式，如图4-27所示，这里要设置的参数有DB电阻器选择和停止模式两项，点击下拉菜单，电阻器选择有以下几种：Disabled、Norma RA Res、NoProtection和3%DutyCycle～99%Dutycle；停止模式的选择有：Ramp CF、Coast CF、DC Brake CF、Ramp、Coast、DC Brake、DC BrakeAuto、Ramp+EM B CF和Ramp+EM Brk。

图4-26 电机数据

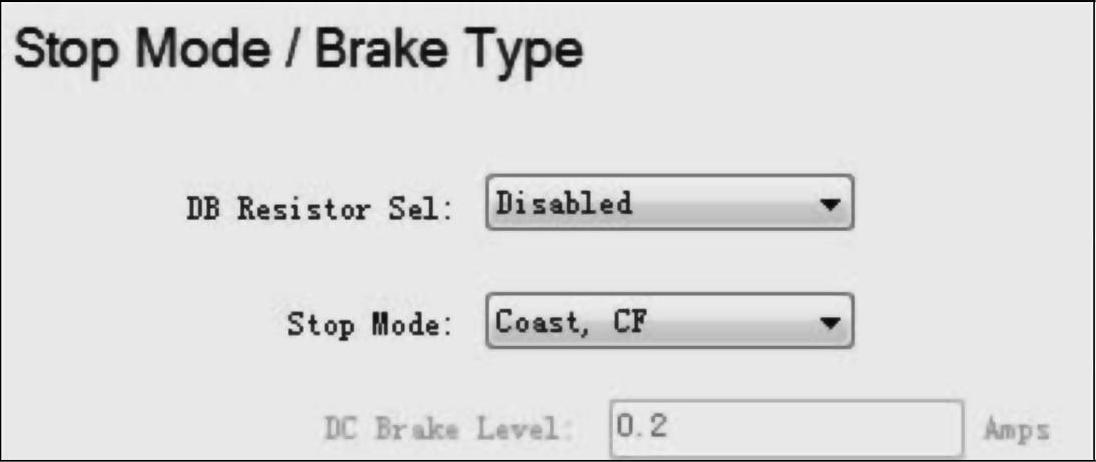

图4-27 停止模式/制动模式

5.Direction Test（方向测试）

点击“Next”，进行方向测试，如图4-28所示，该测试只能在在线的情况下进行。在参考值处给电动机设定一个速度，这里设为10Hz，然后点击绿色的启动按钮，电动机正转，查看电动机的转动方向是否为正转，如果是正转则点击停止按钮，然后点击“Jog”按钮，按住“Jog”键，电动机转动，松开“Jog”键电动机停止转动。完成这些测试以后，如果电动机转动方向正确，在问题“Is the direction of motor rotation correct for the application（应用程序的电动机旋转方向是否正确）”的下面，选择“yes（是）”，然后就会提示测试通过。

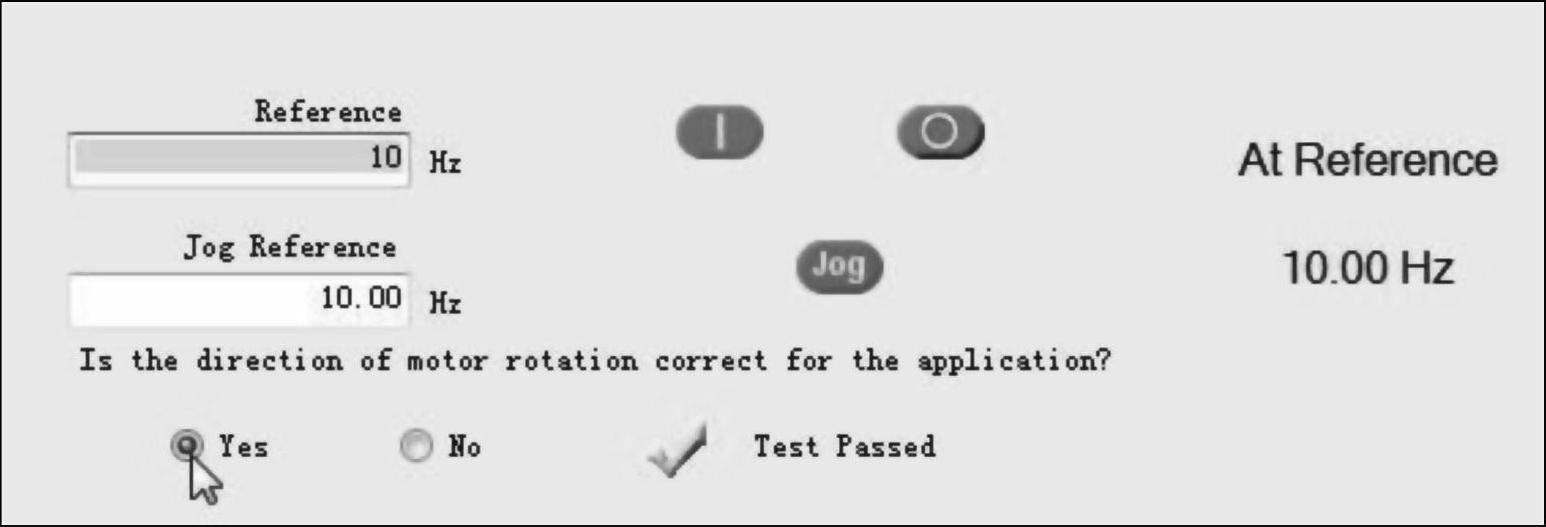

图4-28 方向测试

6.AutoTune（自动调谐）

点击“Next”进行自动调谐，这一步也只能在在线的情况下进行。通过自动调谐，启动器可以对电动机特性进行取样，并正确设置其IR压降和磁通电流参考，仅当电动机卸除负载时，才能使用旋转调节。否则，请使用静态调节。调节完成后，系统会提示测试已完成。

7.Ramp Rates/Speed Limits（斜率/速度限制）

点击“Next”，设置斜率/速度限制，如图4-29所示。这里可以设置最大频率和最小频率，还可以设置是否启动反向操作。这是因为在有些系统中，电动机是不能反转的，例如皮带等。

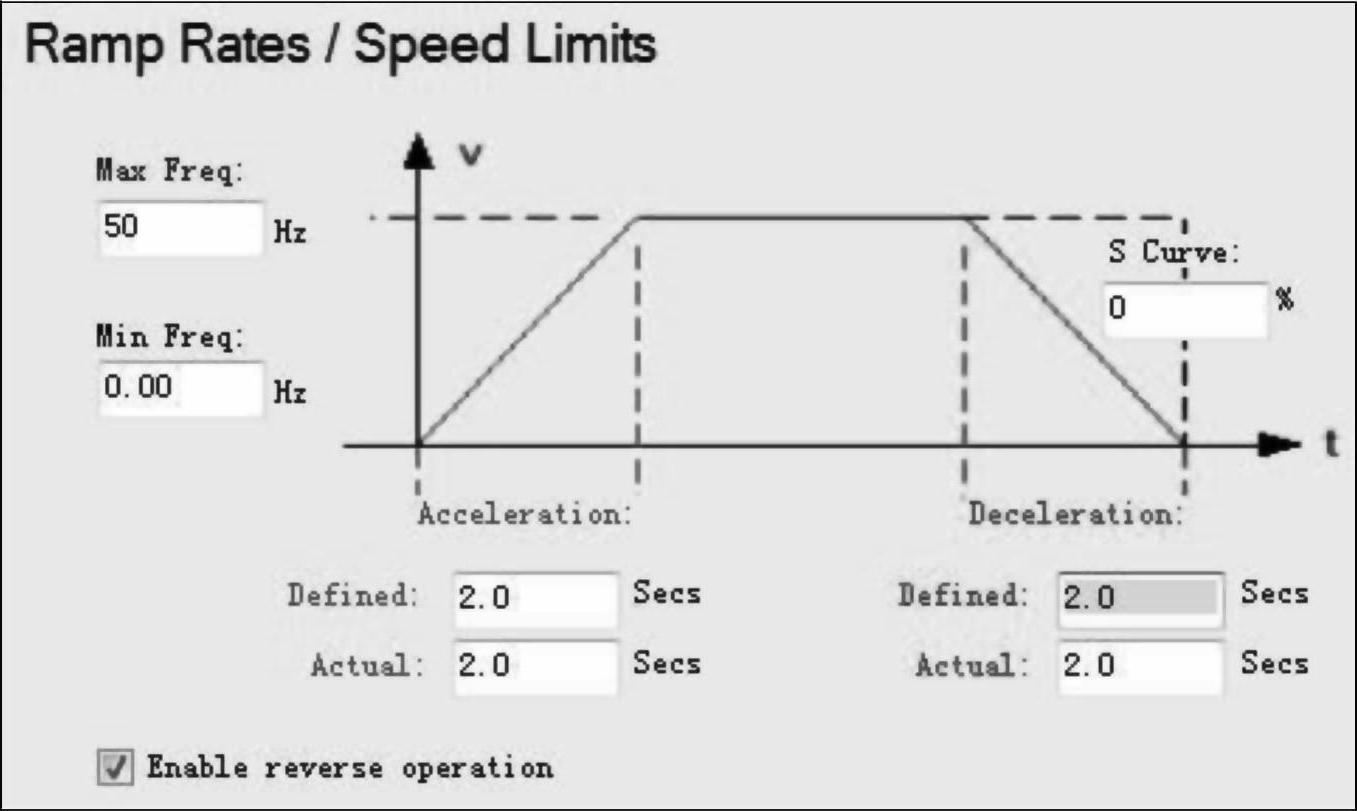

图4-29 斜率/速度限制

8.Speed Control（速度控制）

点击“Next”，设置速度控制，如图4-30所示。这里来设置速度参考的来源，点开下拉菜单，可以有以下选择：Drive Pot、Keypad Freq、Serial/DSI、0-10V input、4-20mA input、(www.daowen.com)

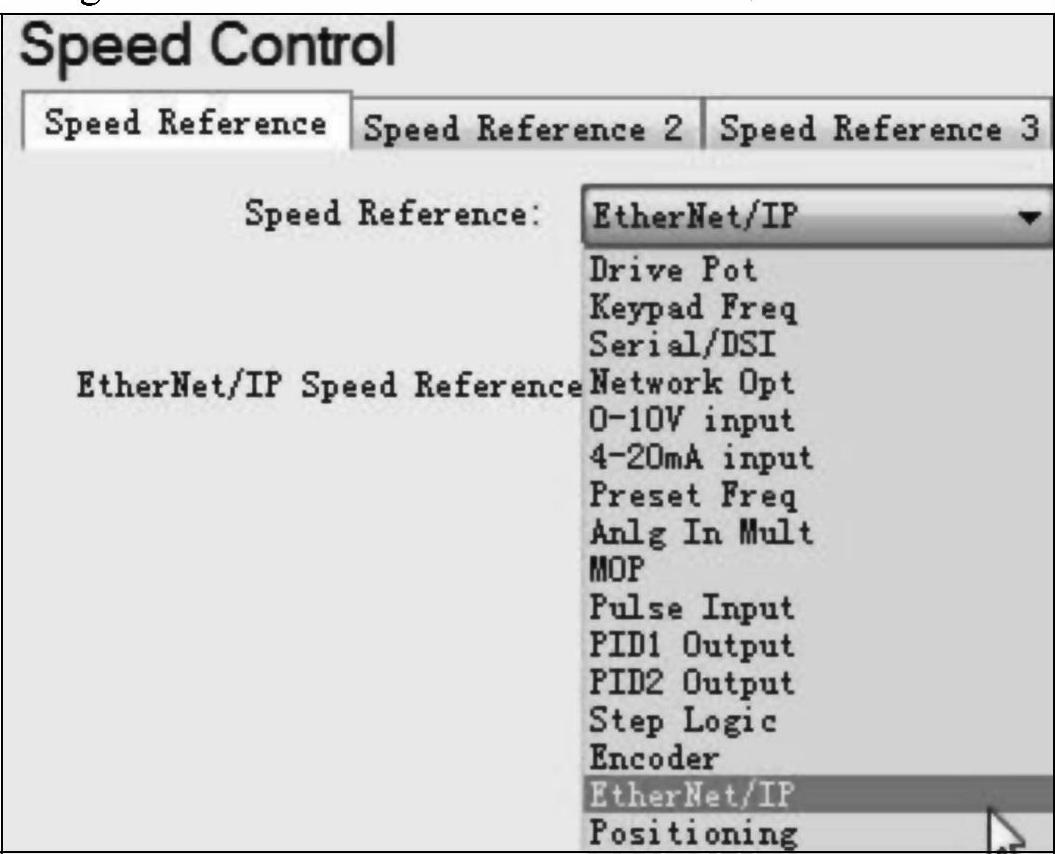

图4-30 速度控制

Preset Freq、Anlg In Mult、MOP、Pulse Input、PID1 Output、PID2 Output、Step Logic、En-coder、EtherNet/IP和Positioning。这里选择EtherNet/IP（以太网端口）。

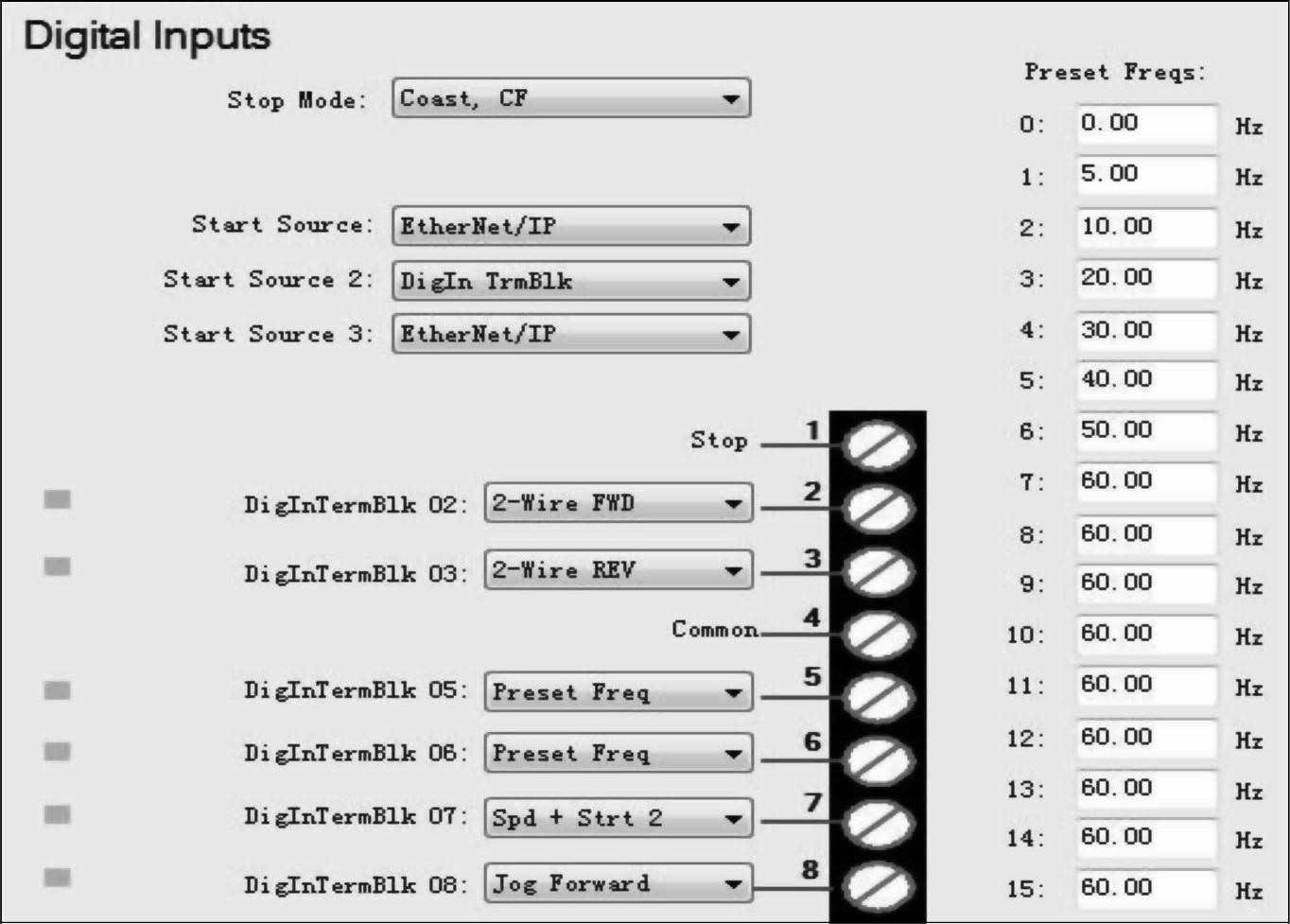

9.Digital Inputs（数字输入）

点击“Next”，配置数字输入参数，如图4-31所示。这里可以设置停止源、启动源、数字输入和预置频率。用户可以根据需要来设置。

图4-31 数字输入

10.Relay Outputs（继电器输出）

点击“Next”，设置继电器输出，如图4-32所示。点开继电器输出的下拉菜单，选择适合的继电器输出。

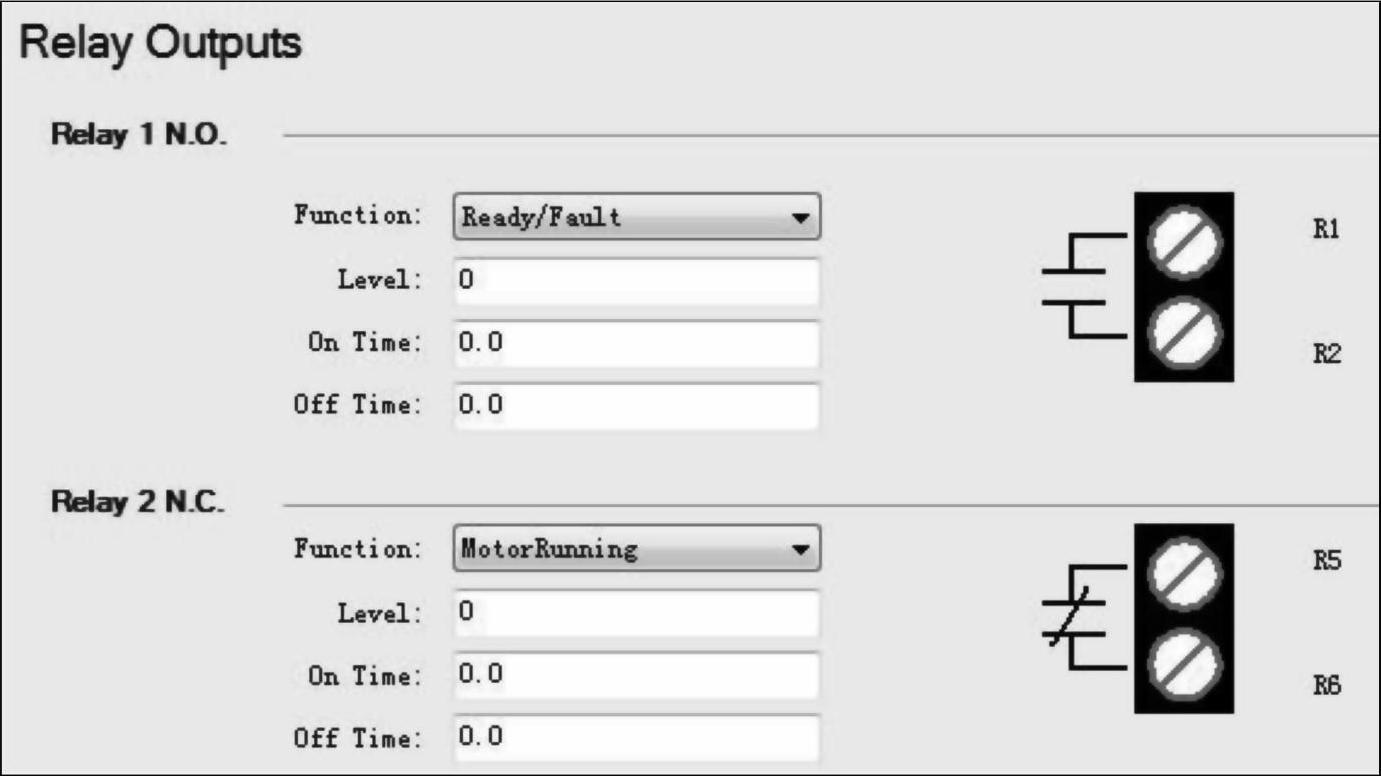

图4-32 继电器输出

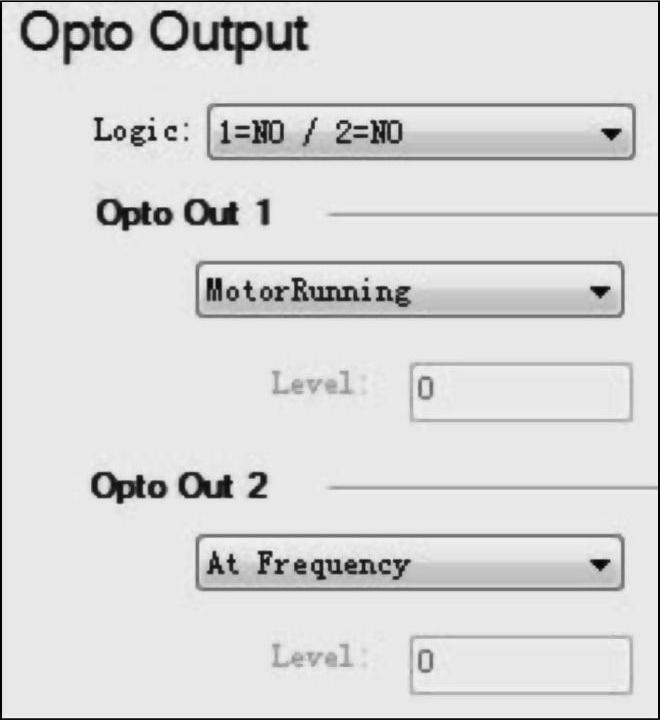

11.Opto Output（光电耦合输出端）

点击“Next”，设置光电耦合输出端，如图4-33所示。这里可以设置光电耦合输出端的逻辑、光电耦合输出端1和光电耦合输出端2。

图4-33 光电耦合输出端

12.Analog Output（模拟输出）

点击“Next”，设置模拟输出，如图4-34所示。

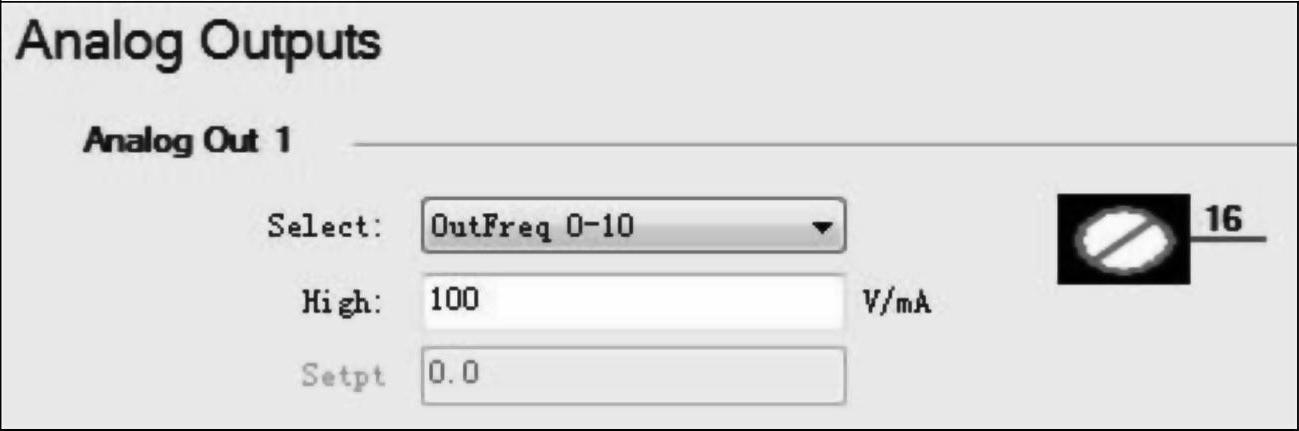

图4-34 模拟输出

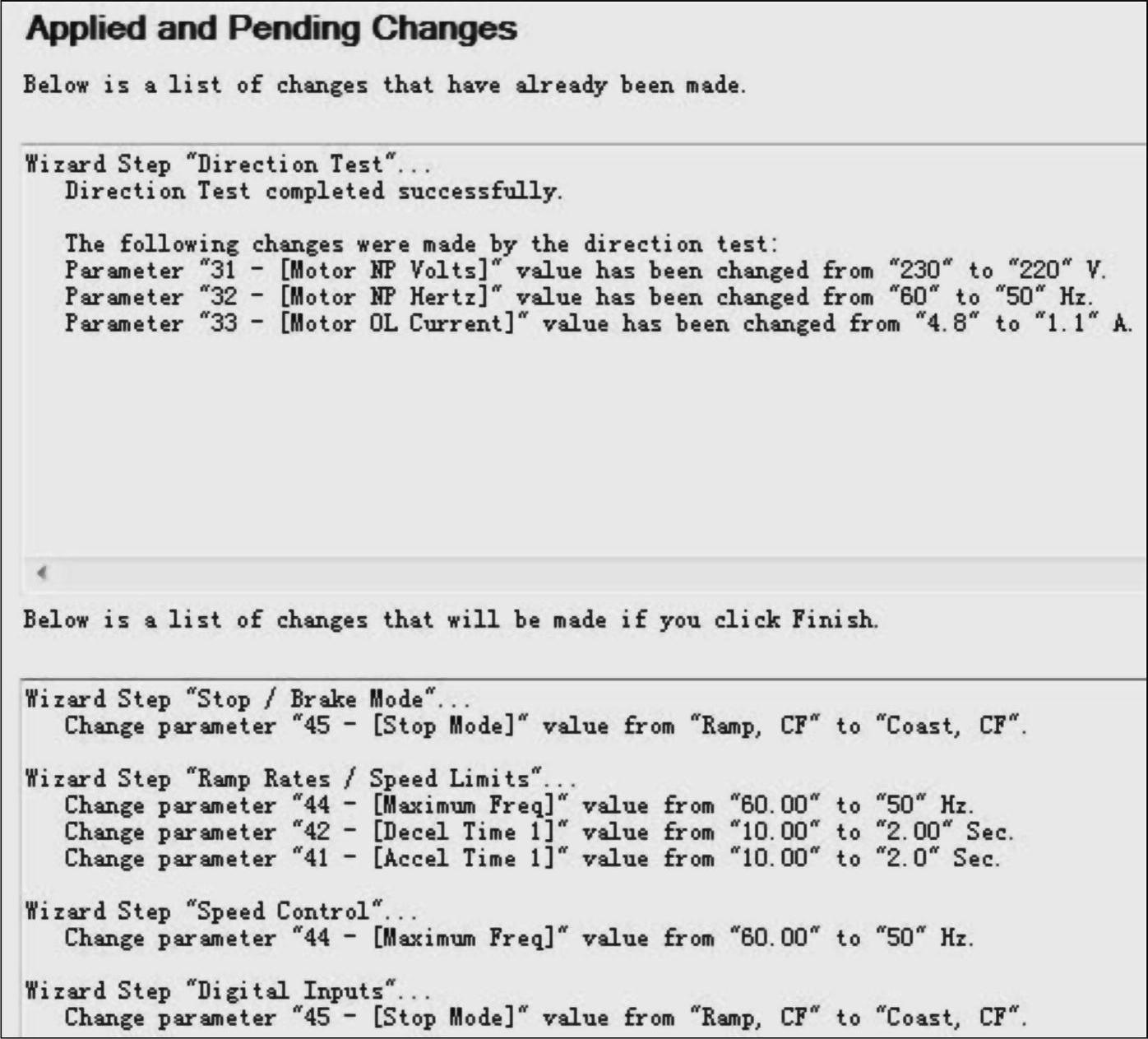

13.Pending Change（待定更改）

完成了上面的设置，点击“Next”，显示待定修改界面，如图4-35所示，这里提示用户在以上步骤中做了哪些修改，点击“Finish”，即可把所有的修改应用到变频器中。

启动向导提供了一种清晰的思路来快速组态变频器，它虽然没有覆盖到每一个参数，但大多数应用项目中常用的必须配置参数都已包括在内。

以上参数的配置都是在变频器在线的情况下进行的。断开在线的变频器，也可以用向导来配置变频器，只是部分步骤不能完成，但并不妨碍对变频器基本参数的配置。离线变频器参数的配置步骤和在线变频器参数的配置步骤一样，这里就不再赘述了。下面介绍变频器参数的下载。

在离线状态下，点击“Download”，会弹出下载对话框，如图4-36所示，如果需要更改路径可点击对话框上的“Change”按钮。点击下载按钮后，所做的修改就会下载到变频器。上传变频器参数的过程和下载的过程基本一致，在上传过程中，系统还会提示一些信息，这里不再赘述。

图4-35 选择目标变频器

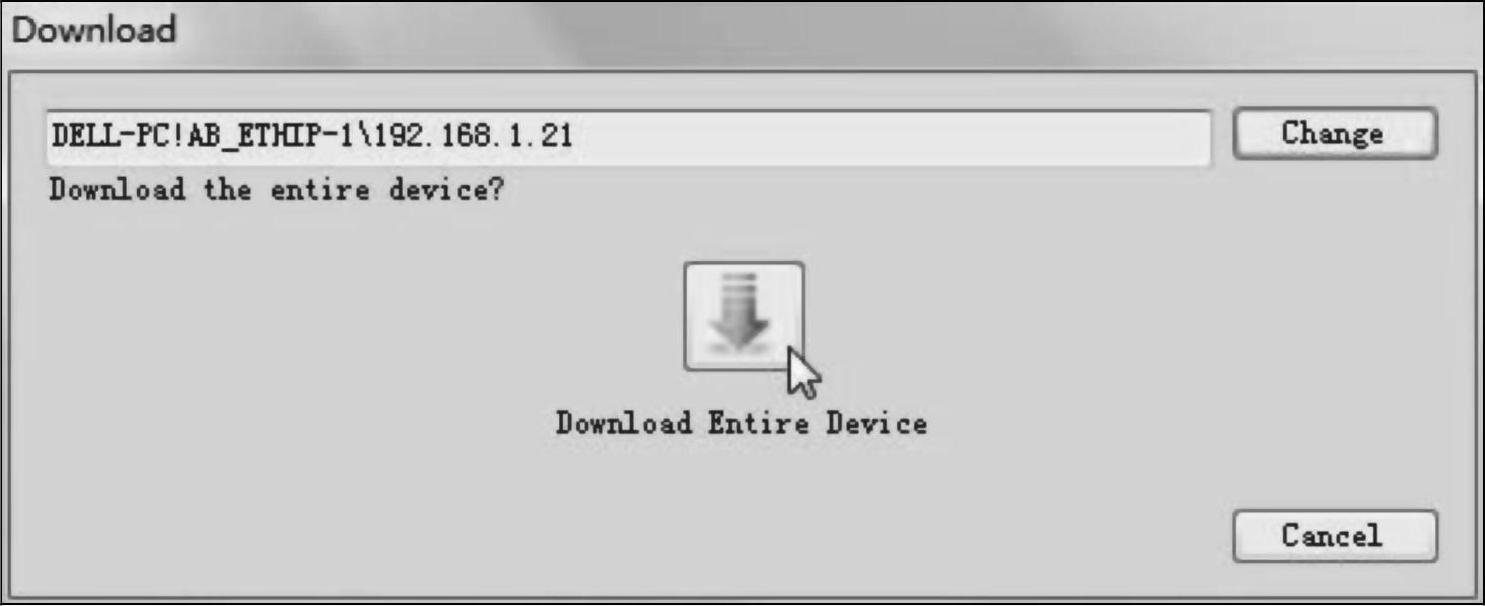

图4-36 下载对话框
