连接完成后，打开一个CCW工程，在Device Toolbox（设备工具箱）中打开Driver（变频器）文件夹，选择PowerFlex 525变频器。把变频器拖拽到Project Organizer（项目组织器）中，图4-20所示，双击变频器图标，可以打开变频器的组态界面，界面中的Connect（连接）按钮用来连接实际的变频器，Update（上传）和Download（下载）按钮用来上传和下载变频器的参数配置，Parameters（参数）和Properties（属性）按钮用来配置变频器的参数和属性，Wizard（向导）按钮给新用户提供的快速配置变频器各项参数的方法。

点击Connect（连接）按钮，在弹出对话框中选择要连接的变频器，点击“确定”即可。连接完成后，组态界面变为如图4-21所示的界面，并且连接的同时会上传当前所连接设备的配置信息。此时下载按钮不能使用了，这是因为要下载配置好的变频器参数不能先与设备连接，而应先断开连接，然后点击下载按钮，再选择下载到哪个变频器。

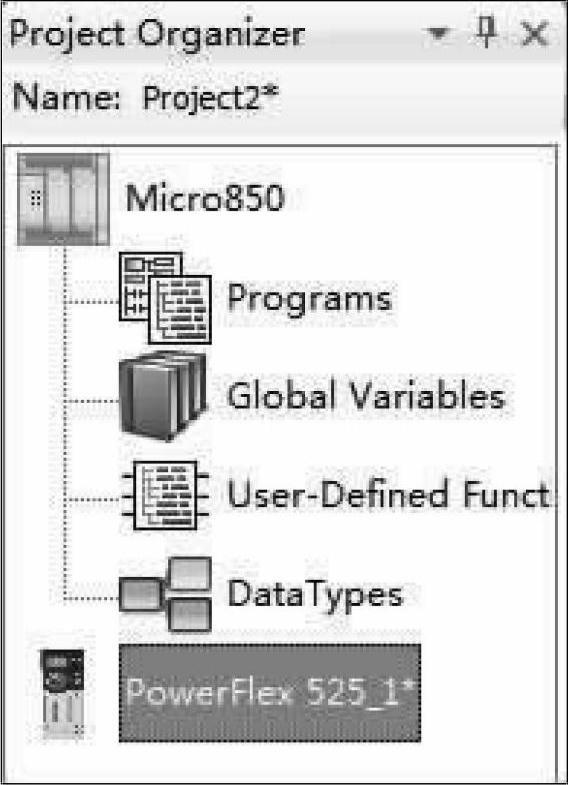

图4-20 在项目组织器中添加PowerFlex 525变频器

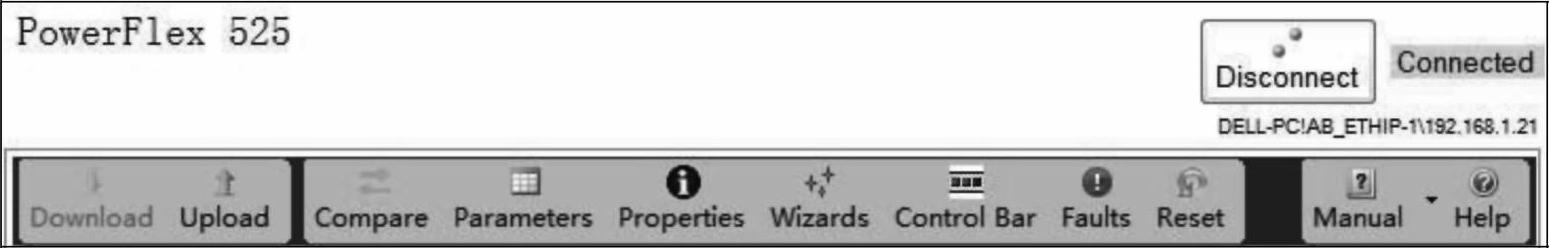

图4-21 在线的变频器组态界面

点击Parameters（参数）按钮，会打开变频器的参数对话框，如图4-22所示，在这里用户可以组态变频器的所有参数。由于通常不是所有的参数都要组态，推荐新用户使用启动向导来配置变频器参数。

点击Properties（属性）按钮，可以看到变频器的各项属性，在离线的情况下，用户可以修改变频器的一些属性，包括变频器的版本和端口等。(www.daowen.com)

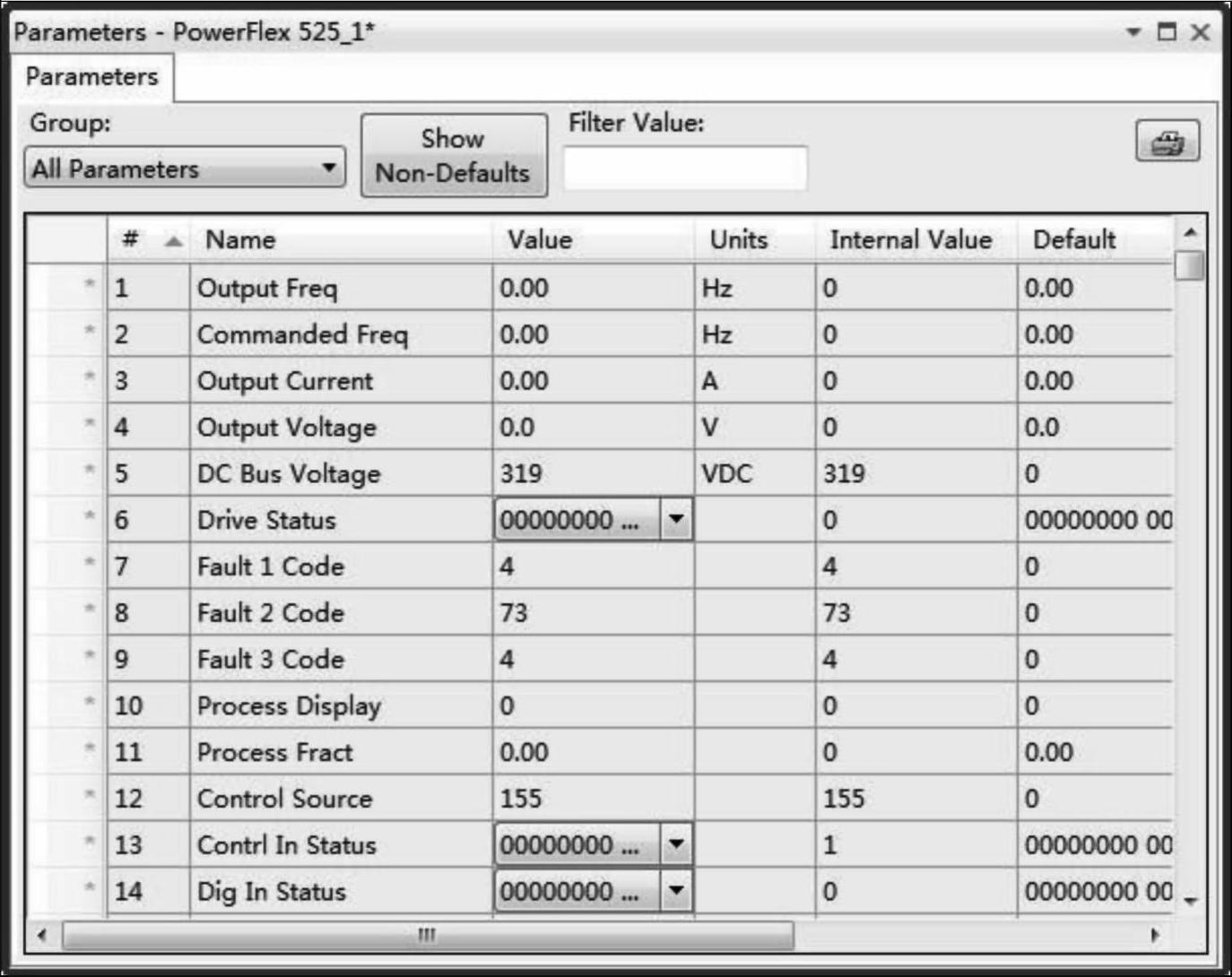

图4-22 变频器参数列表

点击Faults（故障）按钮，会显示变频器的故障列表，如图4-23所示。在这里可以看到变频器出现的故障，并可以在故障消除后对故障进行清除。

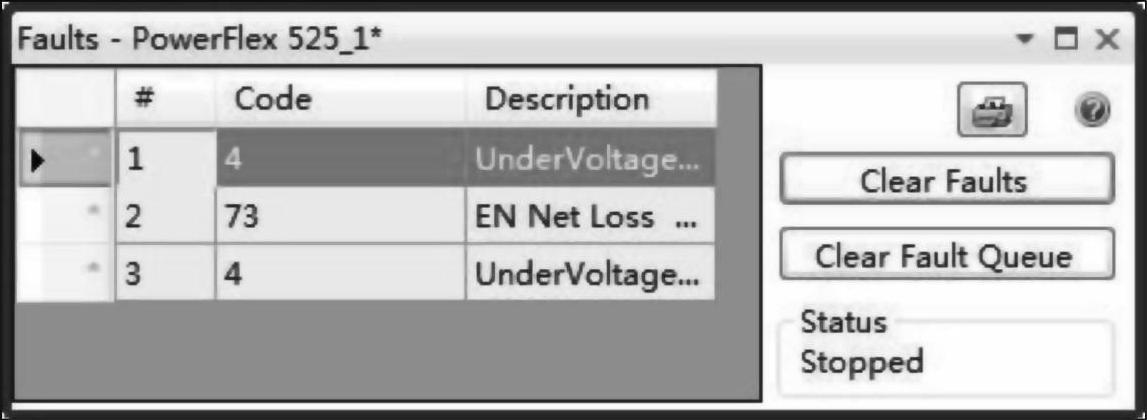

图4-23 变频器故障列表

Reset（重置）按钮用来重置变频器的各项参数，重置的过程中系统会提示一些信息。这里不再演示重置方法。
