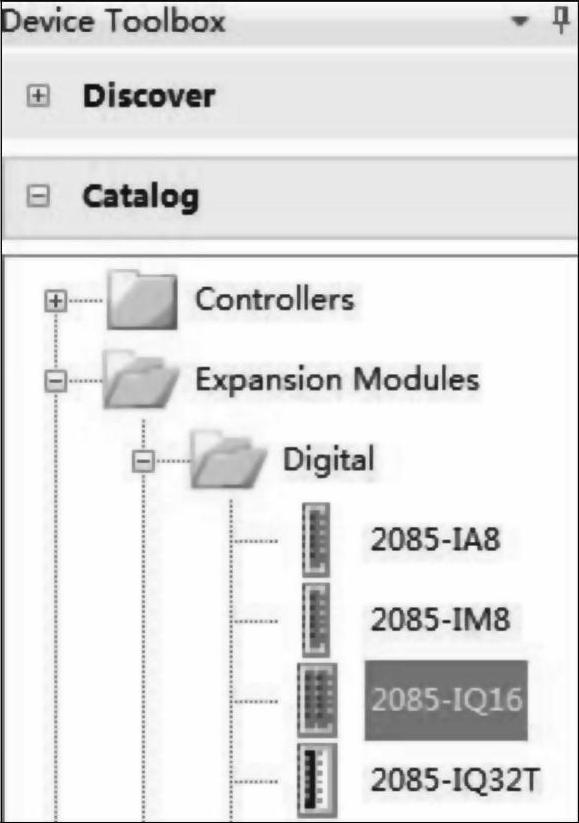

对扩展I/O模块配置时，首先在Device Toolbook（设备工具箱）窗口可以找到Expan-sion Modules（扩展模块）文件夹，也可以通过右键点击空槽位的方式进行添加。选择2085-IQ16模块，如图4-13所示。
图4-13 模块选择

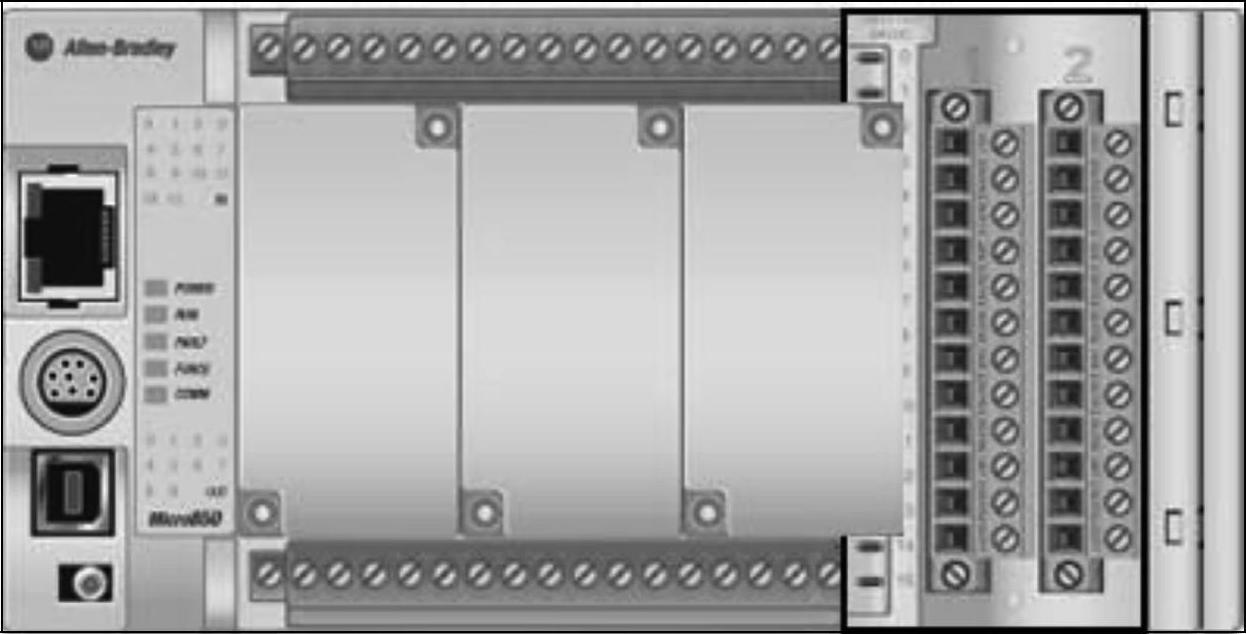

把2085-IQ16拖拽到控制器右边第一个槽口中。4个蓝色的槽表示可以用来安放I/O扩展模块的槽口。在添加了I/O扩展模块之后，CCW编程软件工程应该如图4-14所示：
如果需要，可以将其他I/O模块放到剩余的I/O扩展槽。
在控制器图像下方可以通过扩展模块的详情框格来编辑默认I/O组态。

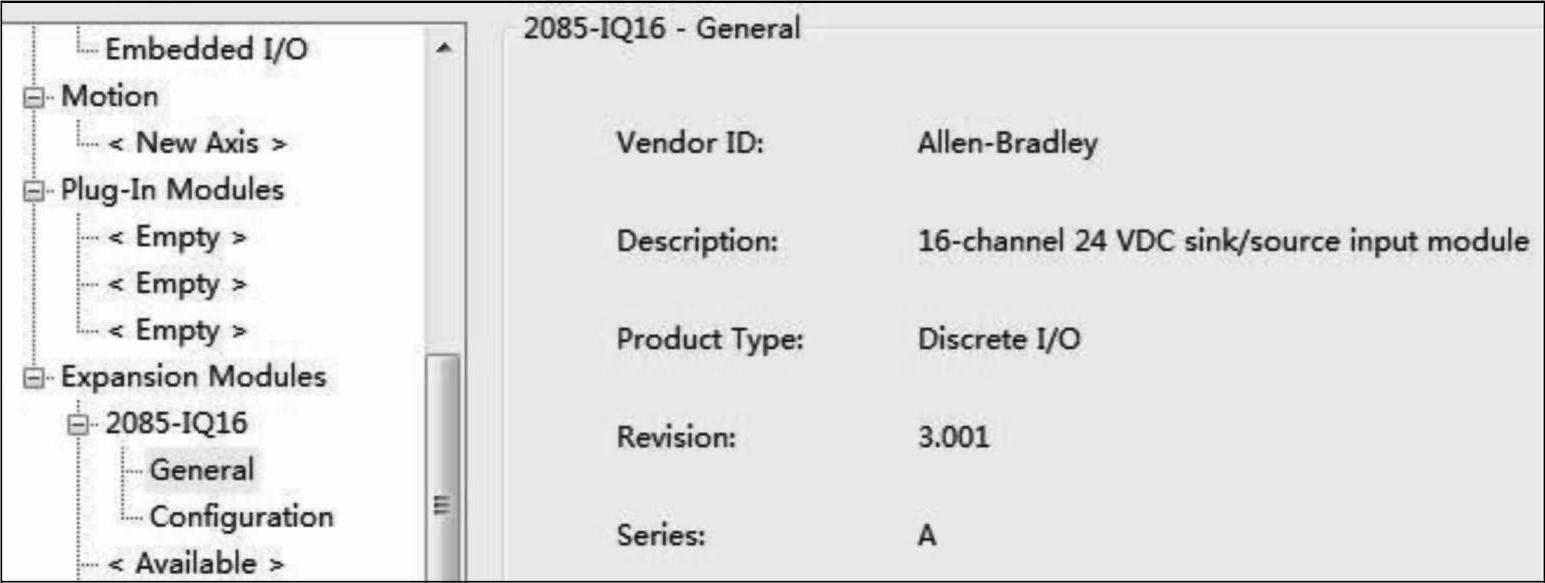

1）选择想要组态的I/O扩展设备。点击“Gener-al”，可以看到刚刚添加的扩展I/O设备的详情，如图4-15所示。

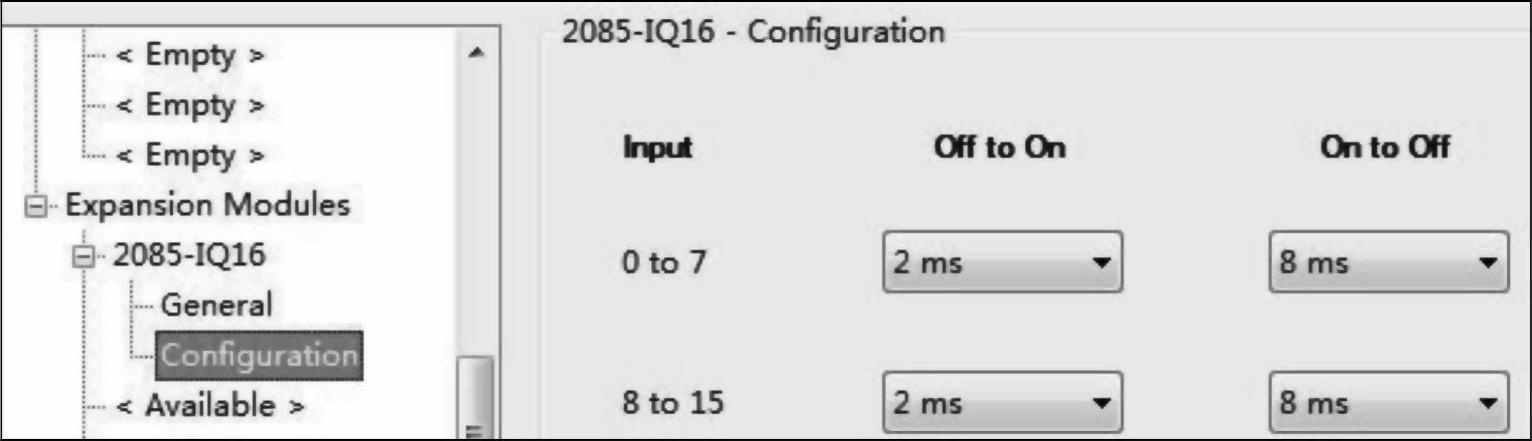

2）点击“Configuration”。根据需要来编辑模块和通道的属性。下一部分为扩展I/O模块组态属性，设备功能如图4-16所示。
(www.daowen.com)
图4-14 添加I/O扩展模块2085-IQ16的CCW工程界面
图4-15 扩展模块详情
图4-16 2085-IQ16组态属性

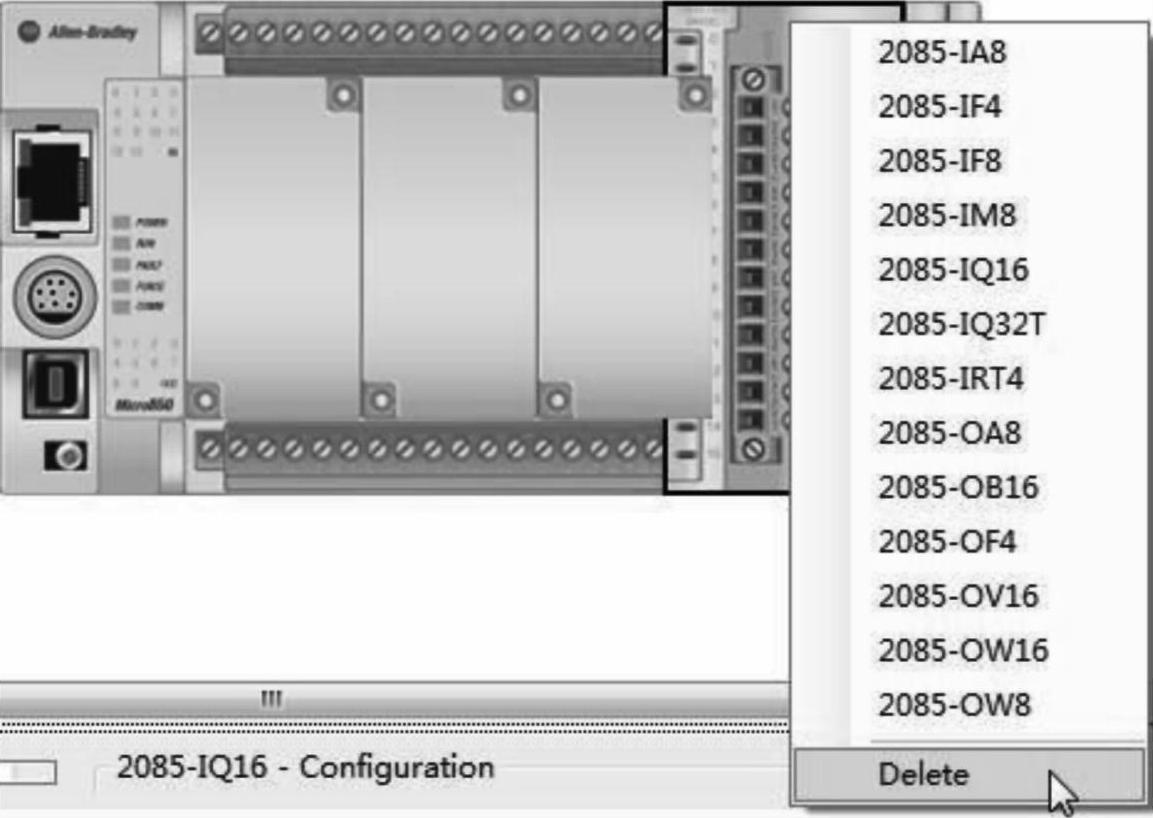

如果想删除扩展模块，右击扩展模块选择Delete，如图4-17所示。
图4-17 删除模块示意图
