在CCW编程软件中可以很直观地组态Micro800控制器的内置模块。打开一个项目，在窗口左边的Project Organizer（项目组织器）窗口中双击控制器图标，可以打开组态内置模块的界面。本例中所选的控制器是Micro850控制器，型号为2080-LC50-24QBB，共可以容纳3个内置模块。在控制器的空白的槽上单击右键，弹出如图4-11所示的模块选项，用户可以根据实际情况，选择所需模块的型号。这里假设3个空白槽上分别插模拟量输入模块2080-IF4，模拟量输出模块2080-OF2和通信接口模块2080-SERIALISOL。在第一个空白的槽上单击右键，选中2080-IF4并单击，即可把模块嵌入到控制器中。用同样的方法可以组态其他两个模块。

组态模块后，在控制器下方的工作区内可以对每个内置模块进行组态，图4-12显示的是2080-IF4模块的组态界面，这里可以对模块每个通道的Input Type（输入类型）、Frequen-cy（频率）和Input State（输入状态）进行组态。同时也可以对控制器自身所带的通信端口和I/O点进行组态。

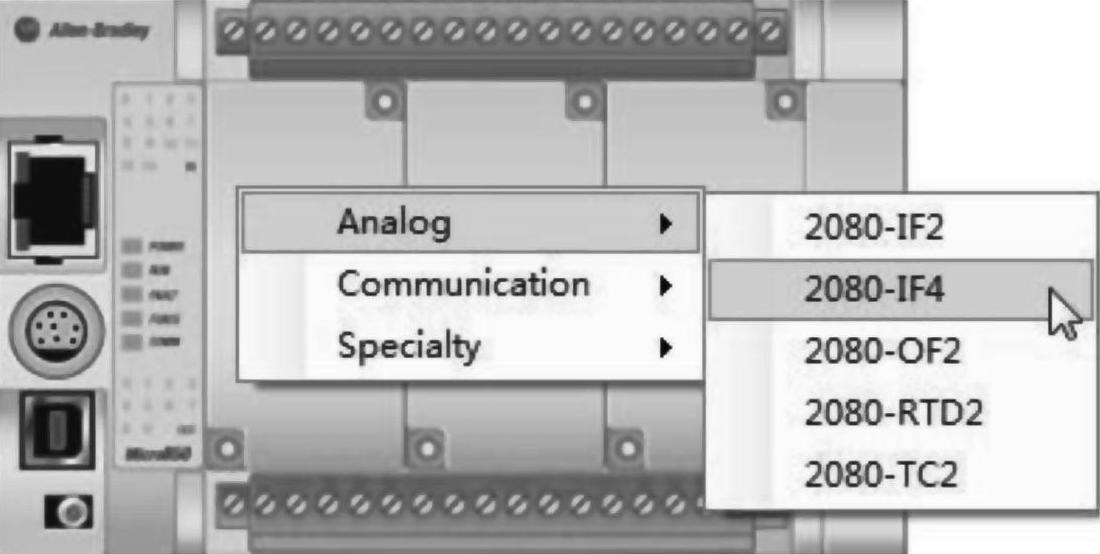

图4-11 选择嵌入模块(www.daowen.com)

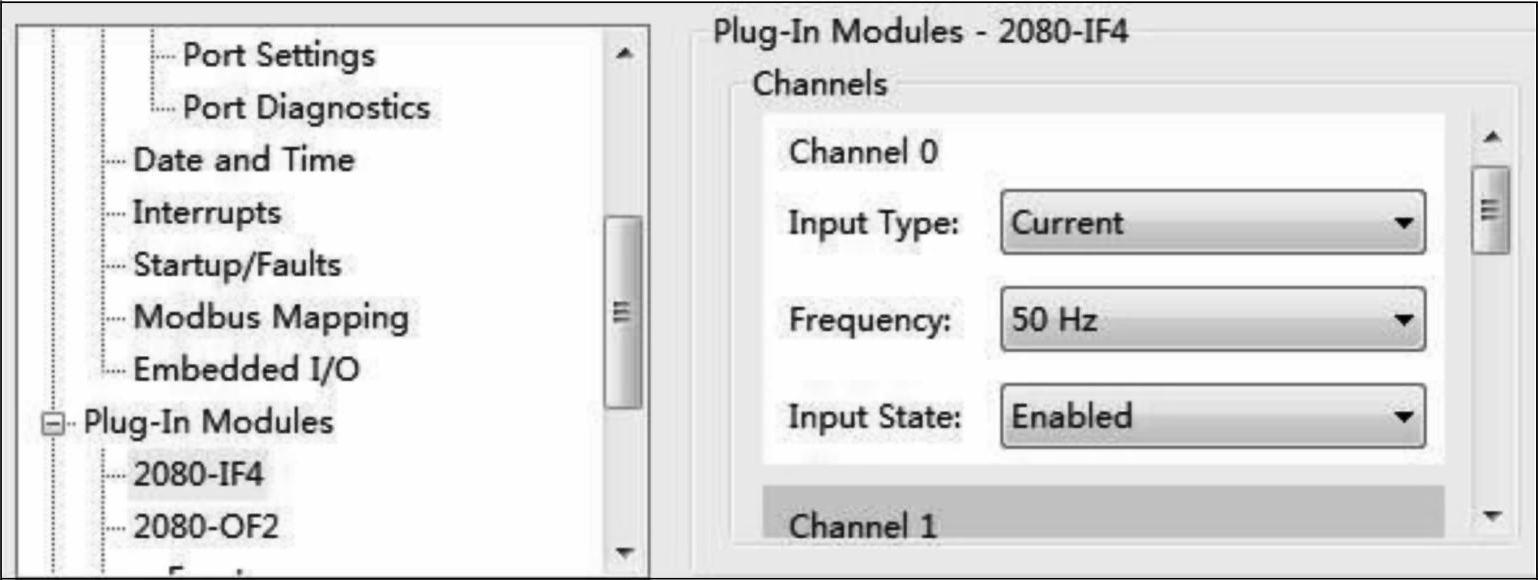

图4-12 2080-IF4模块的组态界面
