模拟量扩展I/O模块是一种将模拟信号转化为数字信号输入到计算机以及将数字信号转化为模拟信号输出的模块。控制器可以通过这些控制信号达到控制的目的。

1.I/O属性

2085-IF4和2085-IF8分别支持4通道和8通道输入，2085-OF4支持4通道输出。每个通道都可以被设置成电流或者电压输入/输出，其中电流模式为默认配置。

2.数据范围

2085-IF4、2085-IF8和2085-OF4的有效数据范围见表3-12、表3-13。

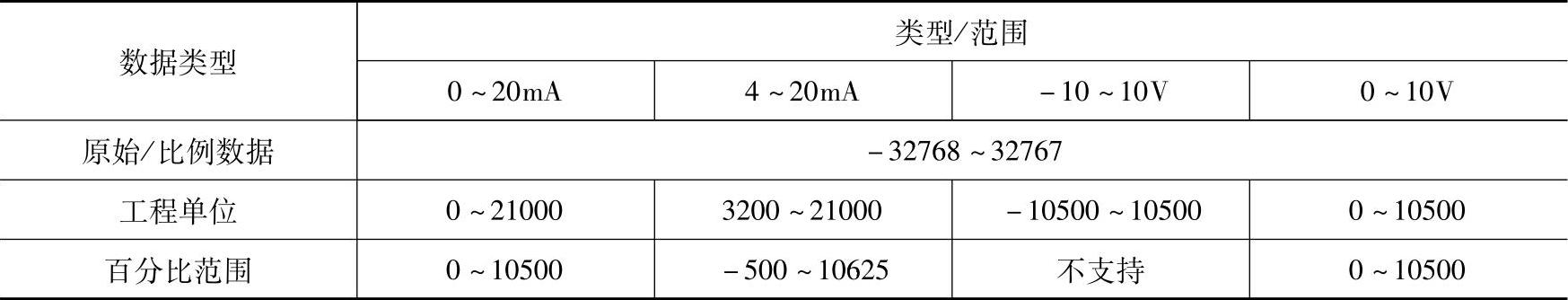

表3-12 2085-IF4、2085-IF8的有效数据范围

3.数据配置

（1）2085-IF4的数据配置

模拟量输入值能从全局变量IO Xx AI yy读出，x代表扩展槽1～4，yy代表通道号00～03。2085-IF8的模拟量输入值读取以及x、y意义同2085-IF4。

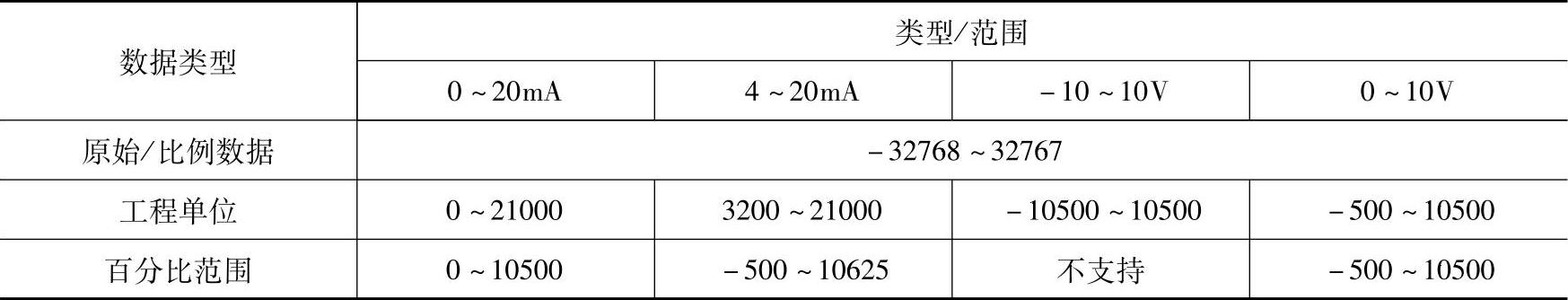

表3-13 2085-OF4的有效数据范围

模拟量输入状态值能从全局变量IO Xx ST yy读出，x代表扩展槽号1～4，yy代表状态字00～02。2085-IF4的数据格式见表3-14。

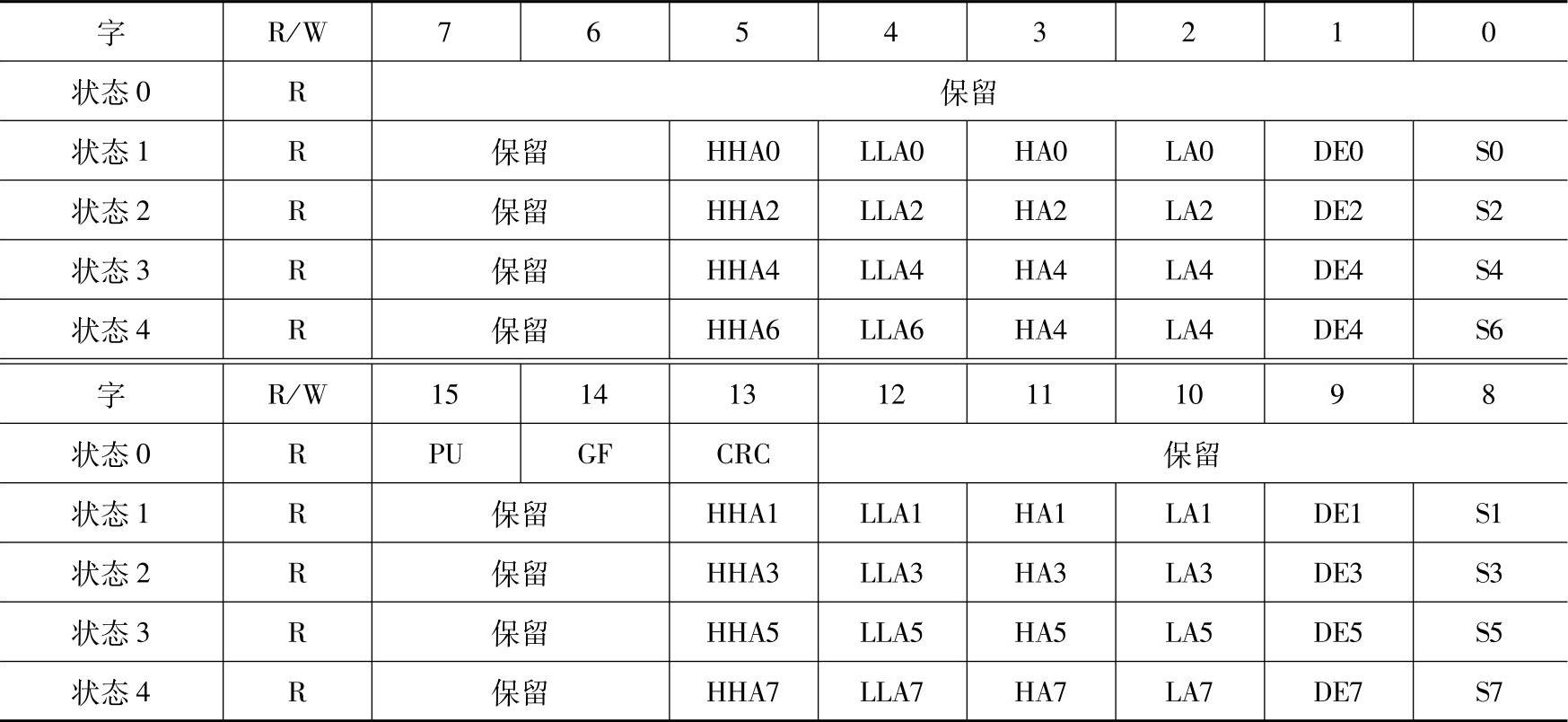

表3-14 2085-IF4的数据格式

（2）2085-IF8的数据配置

模拟量输入状态值能从全局变量IO Xx ST yy读出，x代表扩展槽号1～4，yy代表状态字00～04。若是想从状态字中读出某一位，也能通过在全局变量后面附加一个zz读出来，zz代表位号00～15。2085-IF8的数据格式见表3-15，2085-IF4和2085-IF8的字段描述见表3-16。

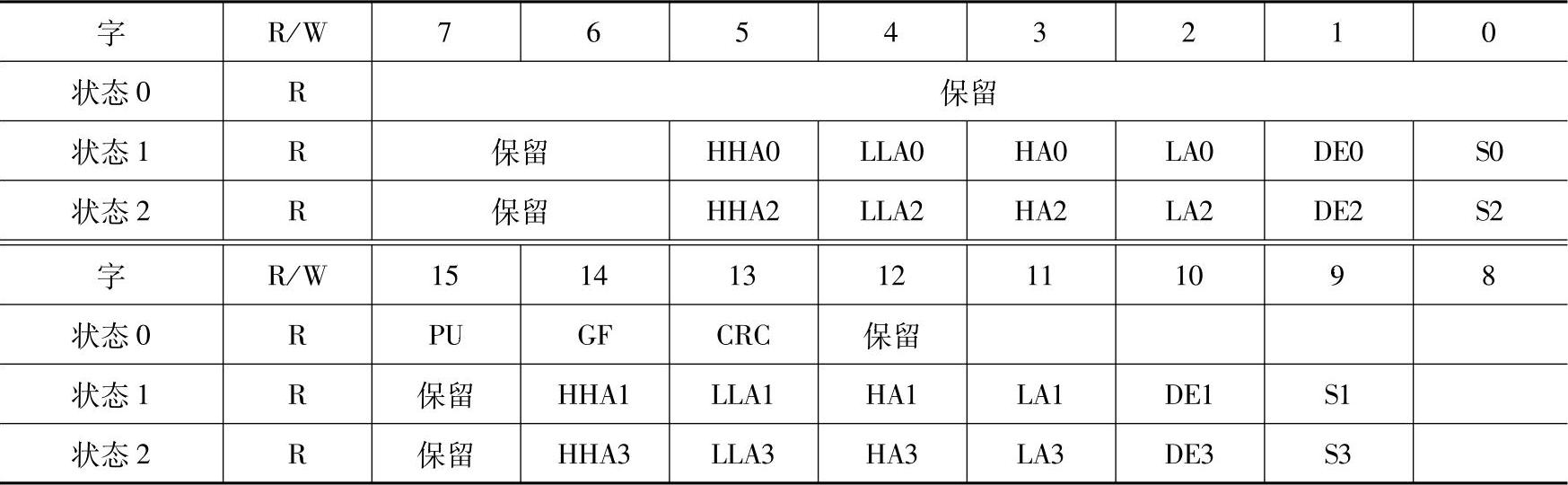

表3-15 2085-IF8的数据格式(www.daowen.com)

表3-16 2085-IF4和2085-IF8的字段描述

（3）2085-OF4数据配置

控制位状态值能从全局变量IO Xx CO 00zz读出，x代表扩展槽号1～4，zz代位号00～11。2085-OF4控制数据配置见表3-17。

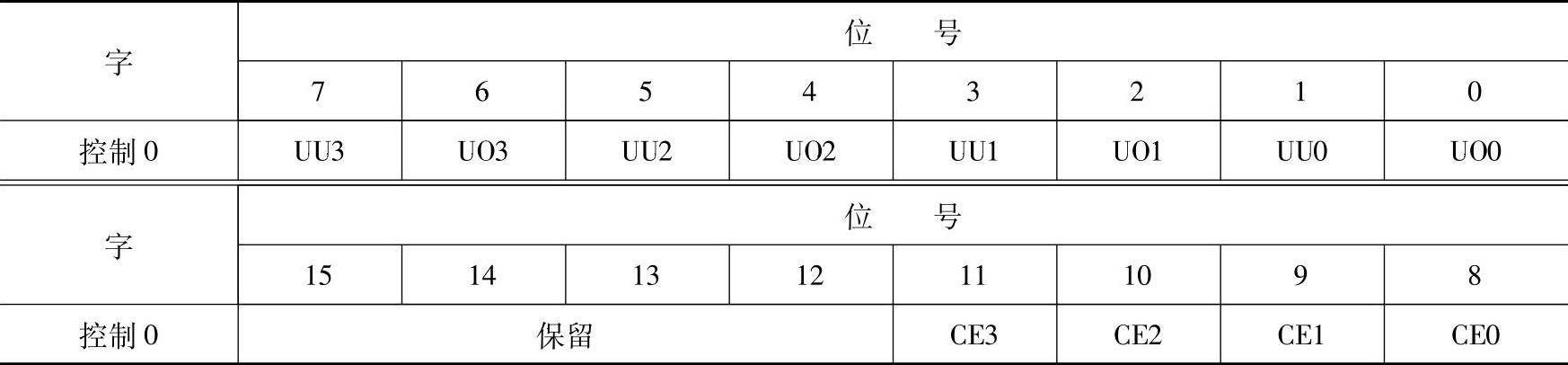

表3-17 2085-OF4控制数据配置

UUx和UOx在运行模式下置位是用来清除任何锁定的上下限报警。当解锁位置1并且报警的条件不存在时，报警被解除。如果仍然处在报警条件之下，那么解除报警位则无效。

CEx在运行模式下置位可以清除任何DAC硬件错误位以及使得错误禁用的通道x再使能。

使用通道报警和错误解锁时，需要保持解锁位置位（1），直到正确的输入通道状态字告诉我们报警状态位复位了，此时再复位解锁位（0）。

（4）状态数据

模拟量输出状态值能从全局变量IO Xx ST yy读出，x代表扩展槽1～4，yy代表状态字00～06。状态字中独立的每一位能够通过在全局变量的名字后面加zz读出来，zz是位号0～15。2085-OF4状态数据配置和字段描述见表3-18、表3-19。

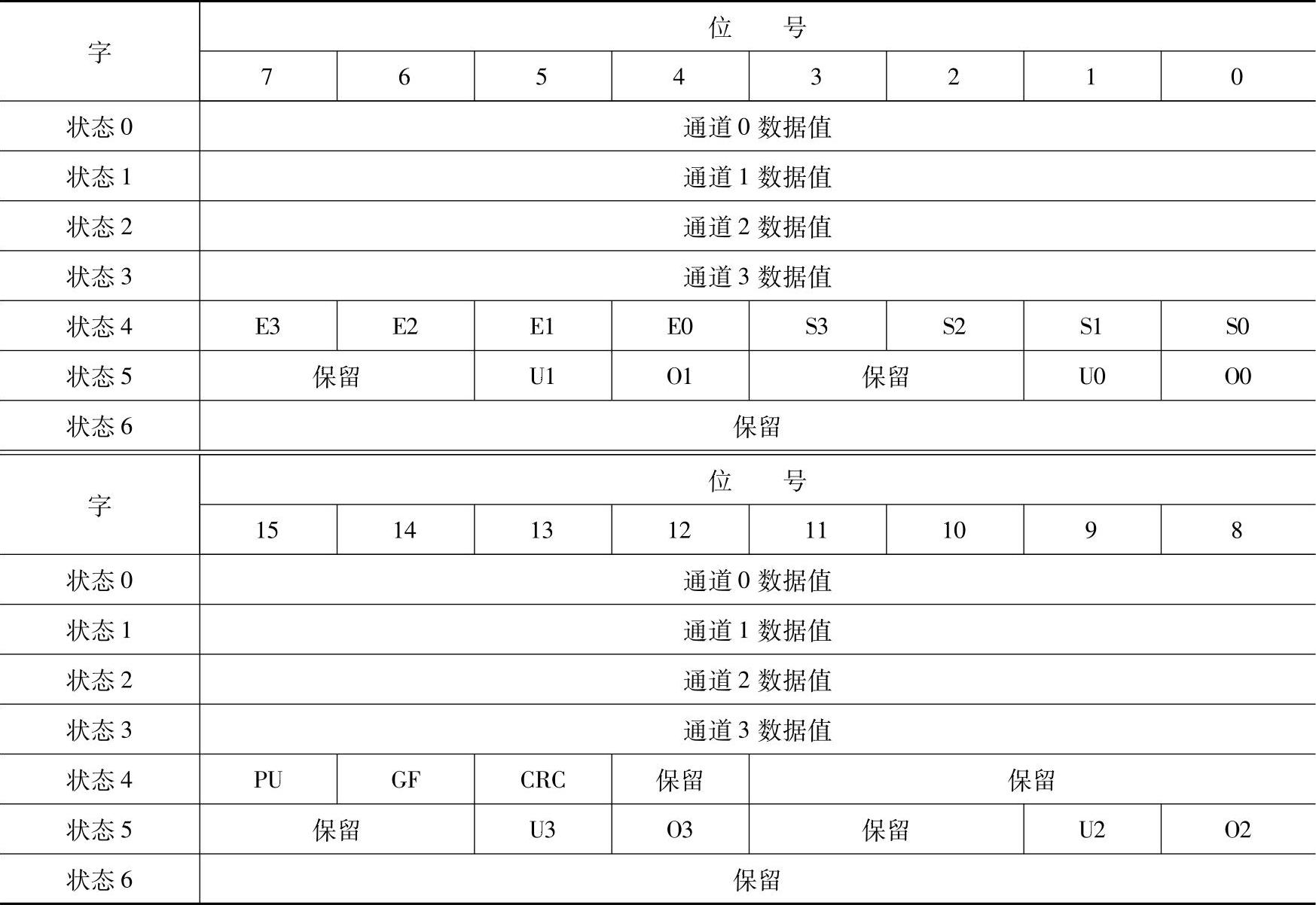

表3-18 2085-OF4状态数据配置

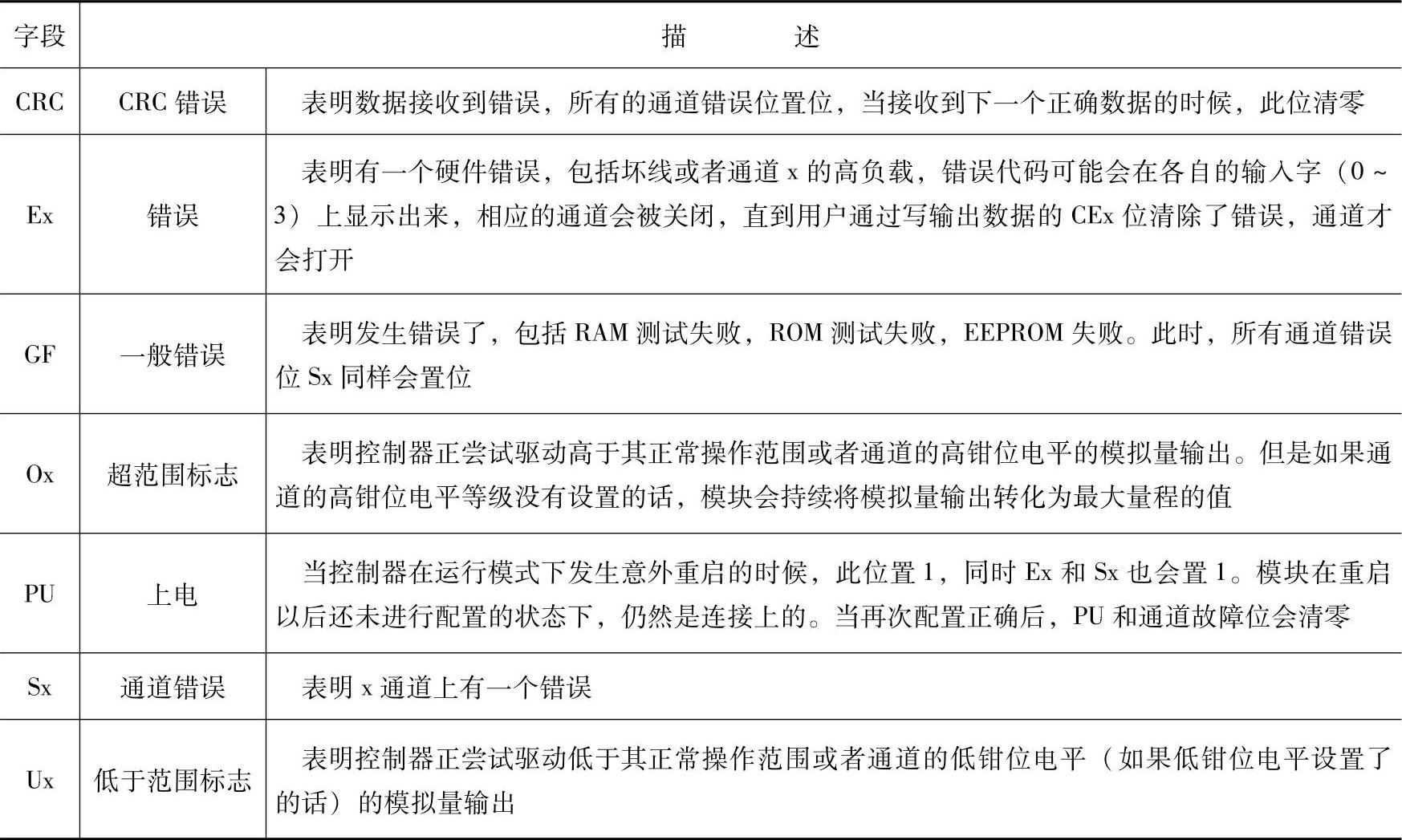

表3-19 2085-OF4的字段描述
