所有的Micro830和Micro850控制器（交流输入除外）都支持高速计数器（High-Speed Counter，HSC）功能，最多的能支持6个HSC。高速计数器功能块包含两部分：一部分是位于控制器上的本地I/O端子，另一部分是HSC功能块指令。HSC的参数设置以及数据更新都需要在HSC功能块中设置。

可编程限位开关（Programmable Limit Switch，PLS）功能允许用户组态HSC为PLS或者是凸轮开关。

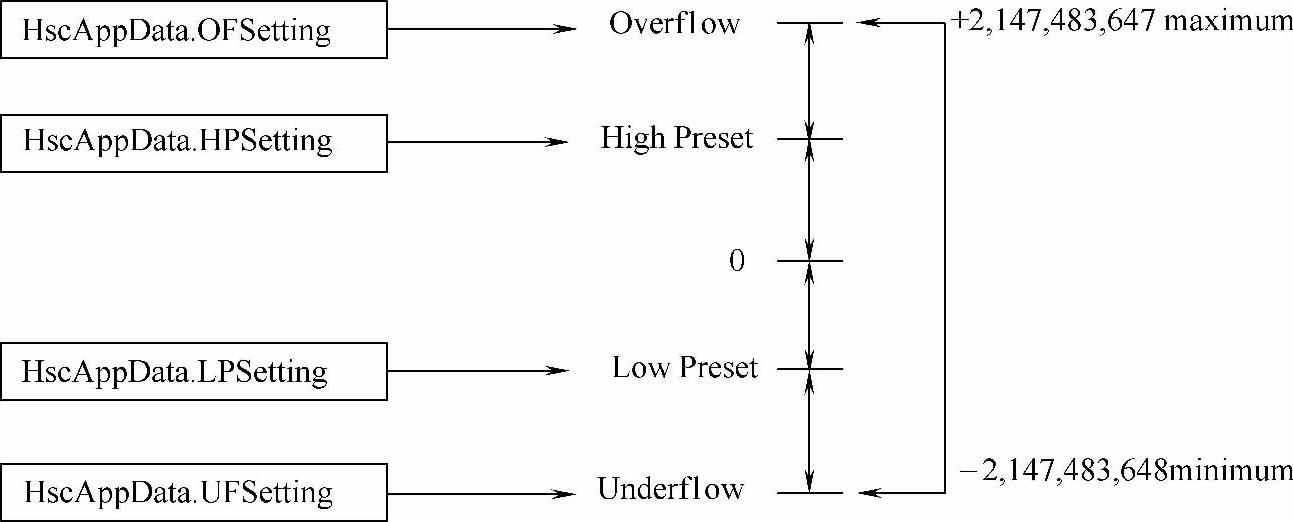

图3-5是HSC组态为PLS的示意图，通过对HSC数据结构的设置，可以将HSC组态为PLS使用。

图3-5 HSC组态为PLS的示意图

下面介绍HSC的硬件信息：

所有的Micro830和Micro850控制器，除了2080-LCxx-xxAWB，都有100 kHz的高速计数器。每个主高速计数器有4个专用的输入，每个副高速计数器有两个专用的输入。不同点数控制器HSC个数见表3-7。

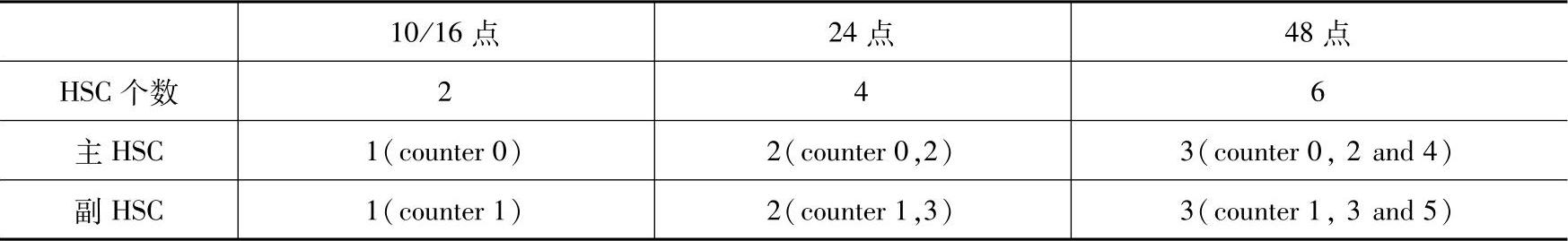

表3-7 不同点数控制器HSC个数

每个HSC使用的本地输入号见表3-8。(www.daowen.com)

表3-8 每个HSC使用的本地输入号

由表3-10可知，HSC0的副计数器是HSC1，其他HSC类似。所以每组HSC都有共用的输入通道，表3-9列出HSC的输入使用本地I/O情况。

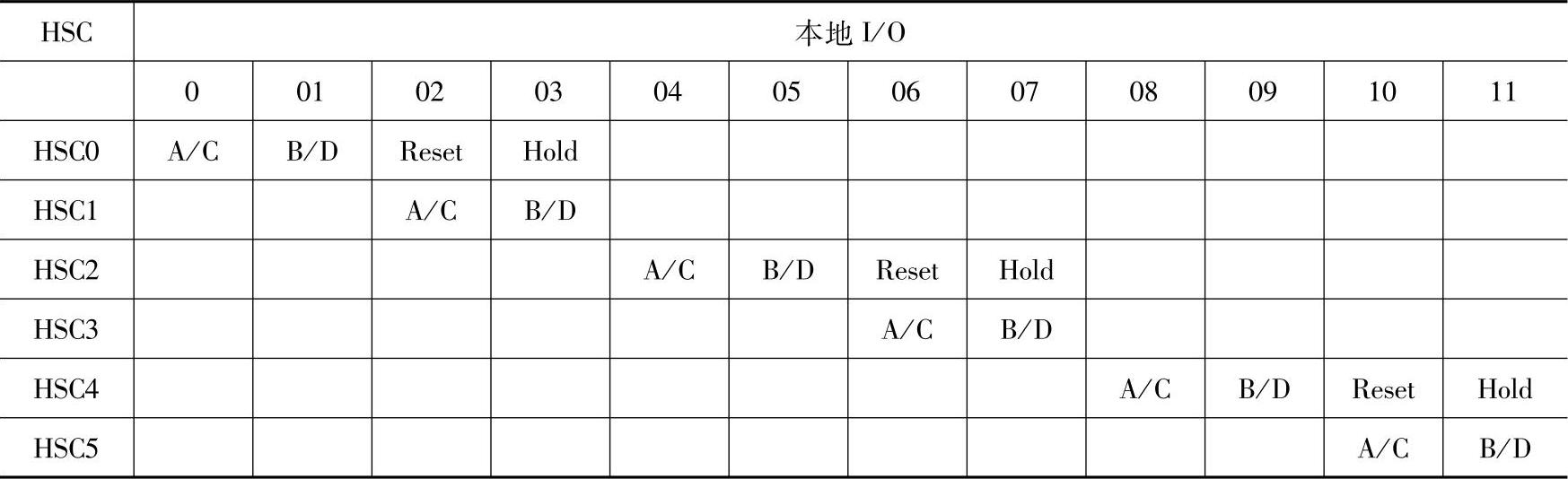

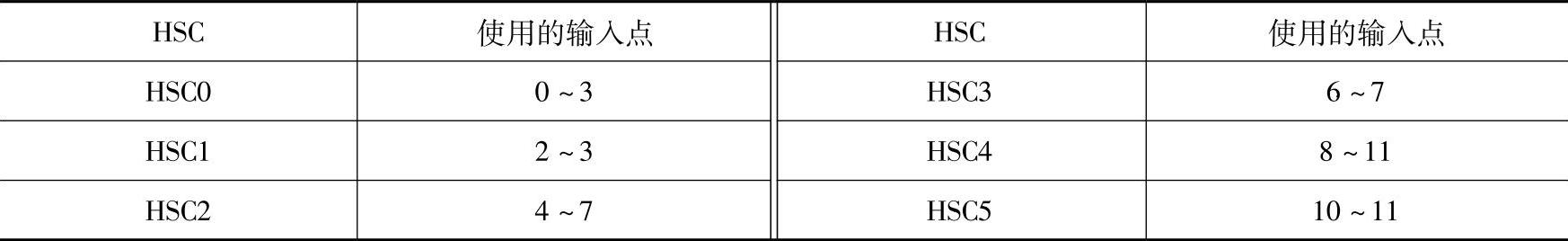

表3-9 HSC的输入使用本地I/O情况

表3-10列出Micro830/Micro850控制器的HSC的计数模式。

表3-10 Micro830/Micro850控制器的HSC的计数模式

主HSC可以使用4个输入端口，但是副HSC只能使用后两个输入端口，具体接线方式取决于操作模式。
