2080-RTD2模块支持电阻温度检测器（RTD）的测量，是数字量和模拟量的数据转换模块，并把转换数据传送到它的数据映像表。此模块支持多达11种的RTD。每个通道都在CCW软件中单独组态，组态RTD的输入后，模块可以把RTD读数转换成温度数据。

每个通道提供开路、短路、过载和低于量程的检测和指示。2080-RTD2模块支持11种类型的RTD。11种传感器的类型和温度范围见表2-12。它支持两线和三线类型的RTD接线。如果通道温度输入低于传感器正常温度范围的最小值，模块就会通过CCW软件全局变量发送一个低于量程的错误。如果通道读数高于最大值，就会发生超量程的报警。

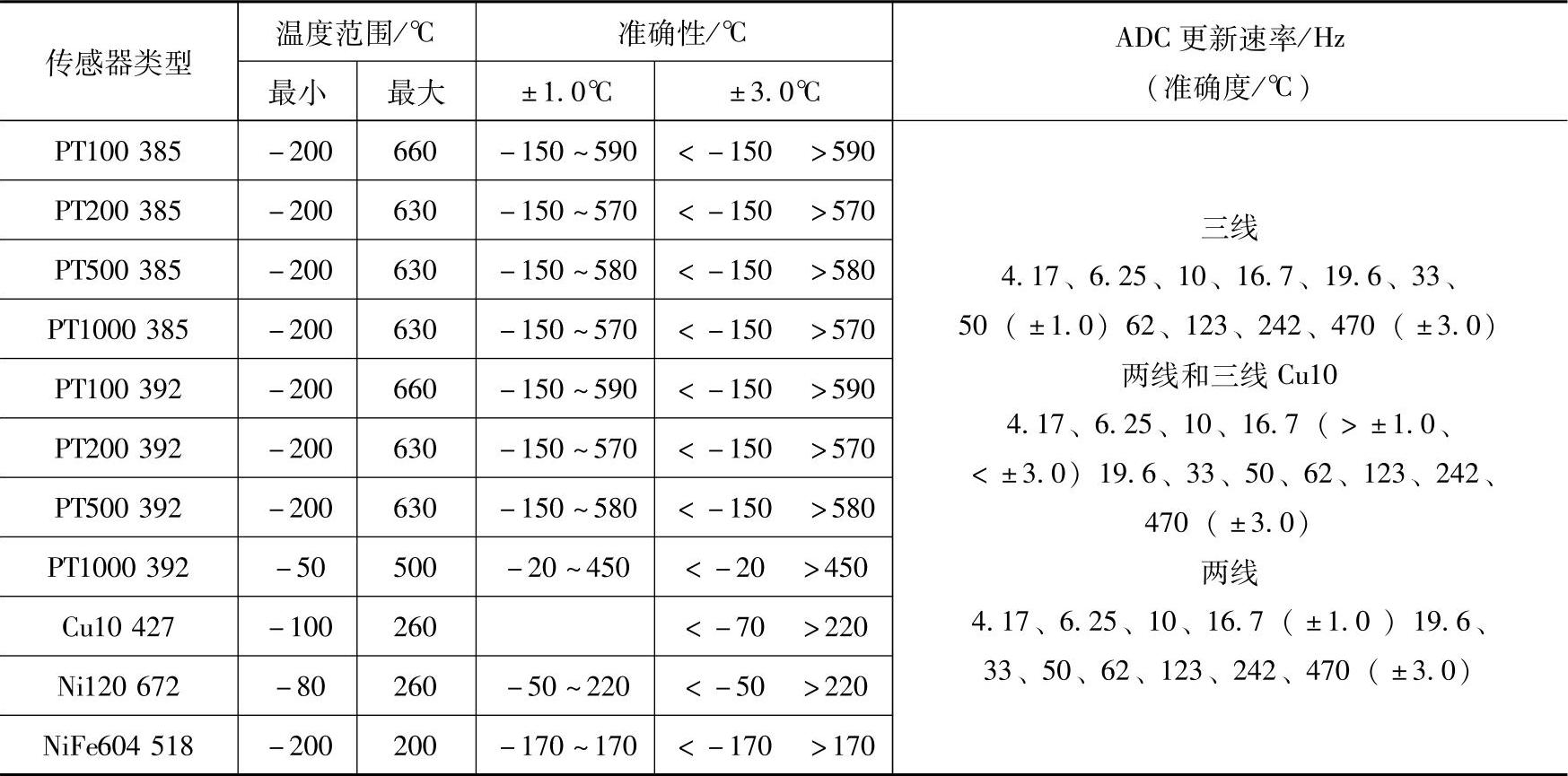

表2-12 11种传感器的类型和温度范围

2080-RTD2模块的接线端子如图2-18所示，其接线端子具体信息见表2-13。

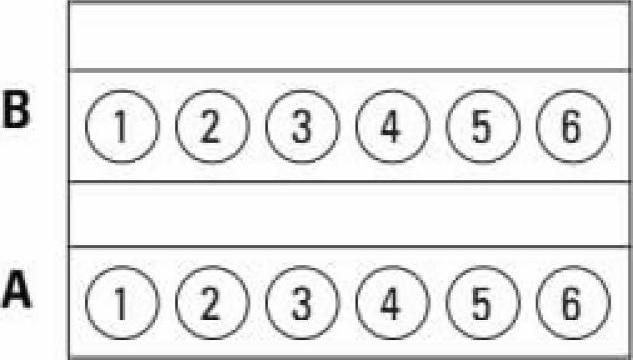

图2-18 2080-RTD2模块的接线端子

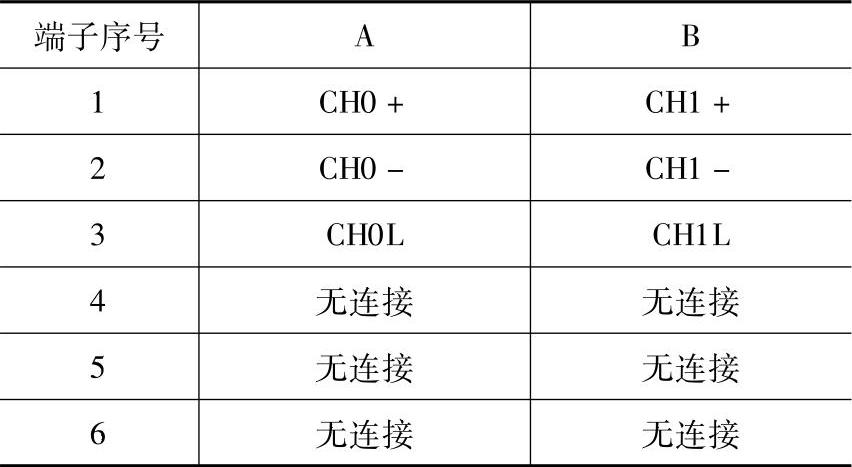

表2-13 两通道RTD模块的接线端子信息

图2-19为传感器连接图。由于三线和四线RTD在嘈杂的工业环境中准确性较好，所以较为常用。当使用这些传感器的时候，长度导致的额外电阻由额外的第三根线（三线制中）或额外的两根线（四线制中）进行补偿。在这个模块的两线制RTD中，这些电阻的补偿使用一个额外的50mm22AWG的短线提供，这些短线分别连接在通道0和通道1的A2、A3和B2、B3上。

图2-20为RTD模块和RTD在现场的连接。RTD的传感元件应该总是连接在通道1的B1（+）和B2（-）端子之间，以及通道0的A1（+）和A2（-）端子之间。B3和A3端子则应该分别短接到B2和A2，来完成电流回路。不正确的接线将导致错误的读数。(www.daowen.com)

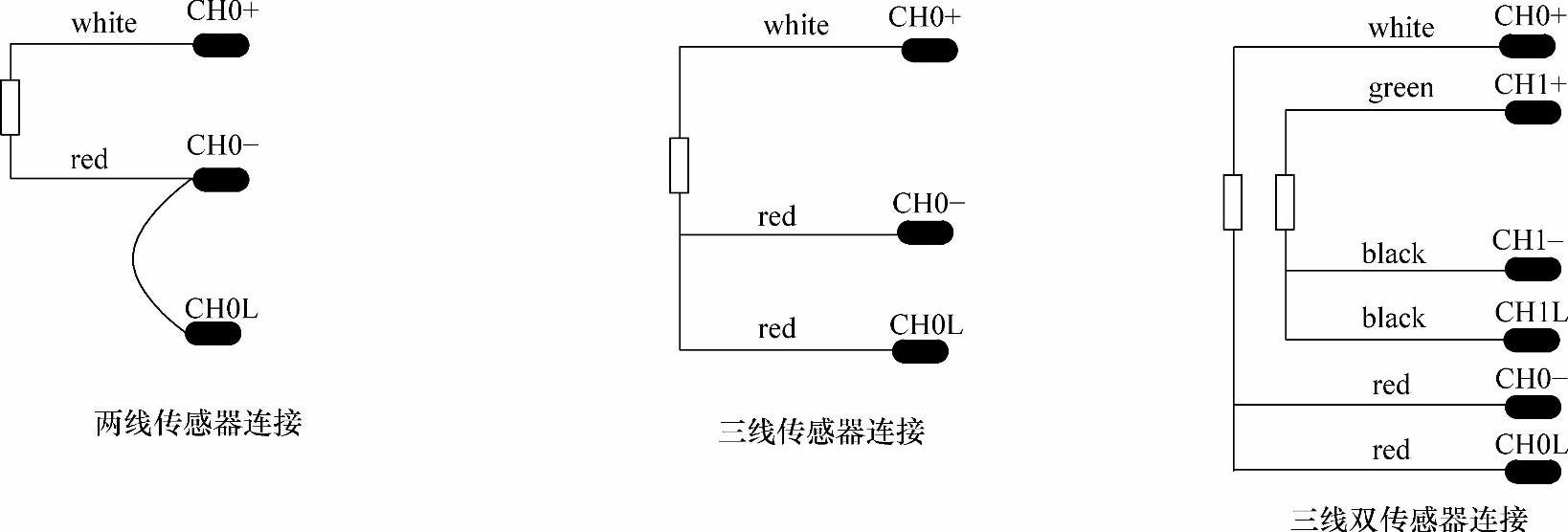

图2-19 传感器连接图

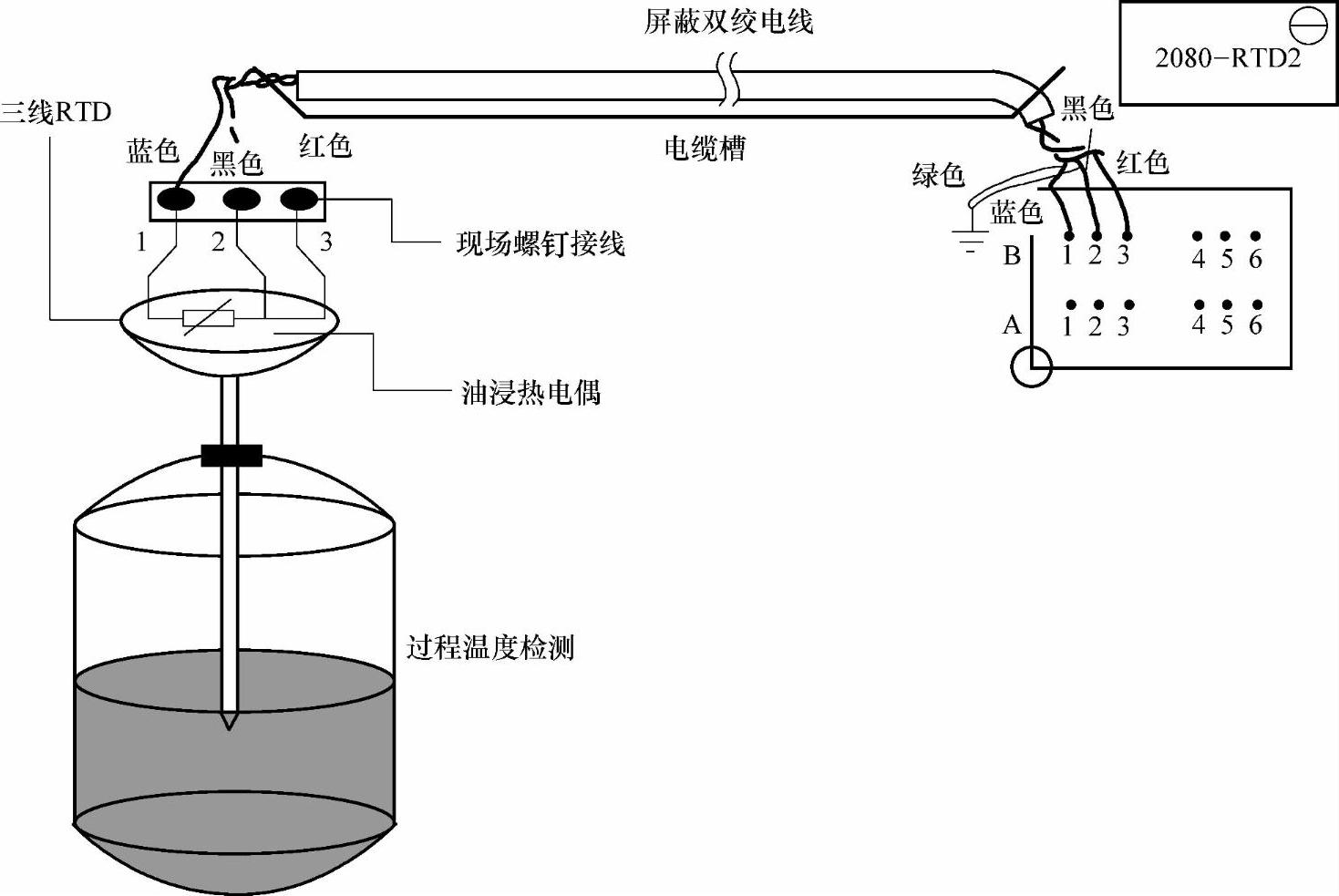

图2-20 RTD模块和RTD在现场的连接

2080-TC2和2080-RTD2模块的硬件属性见表2-14。

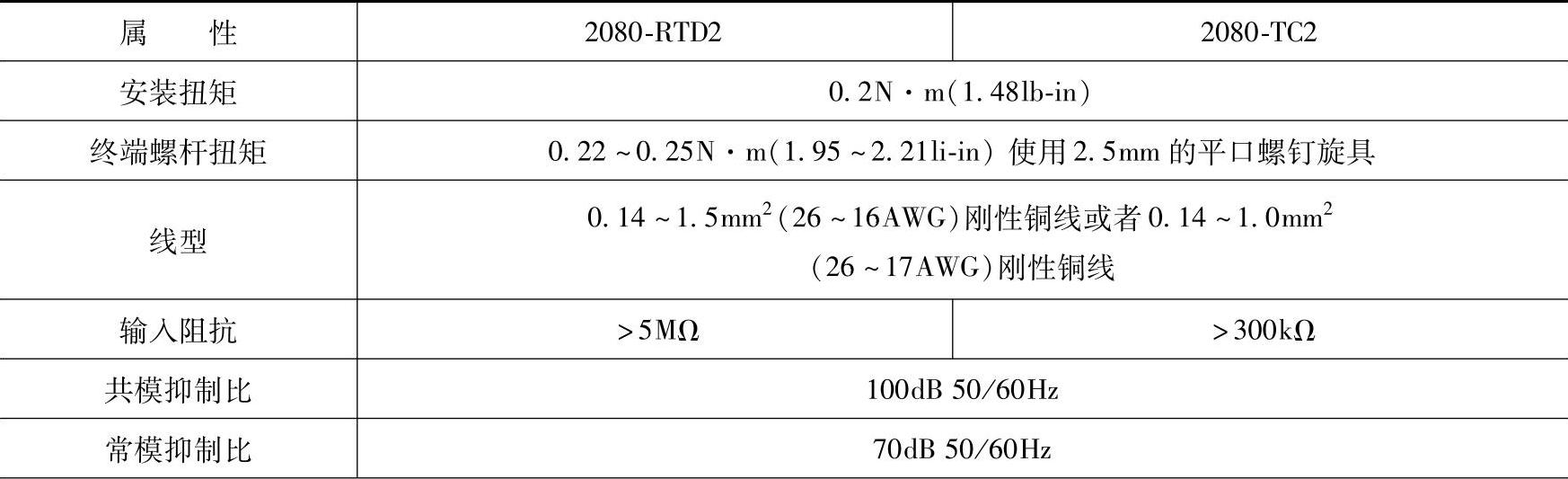

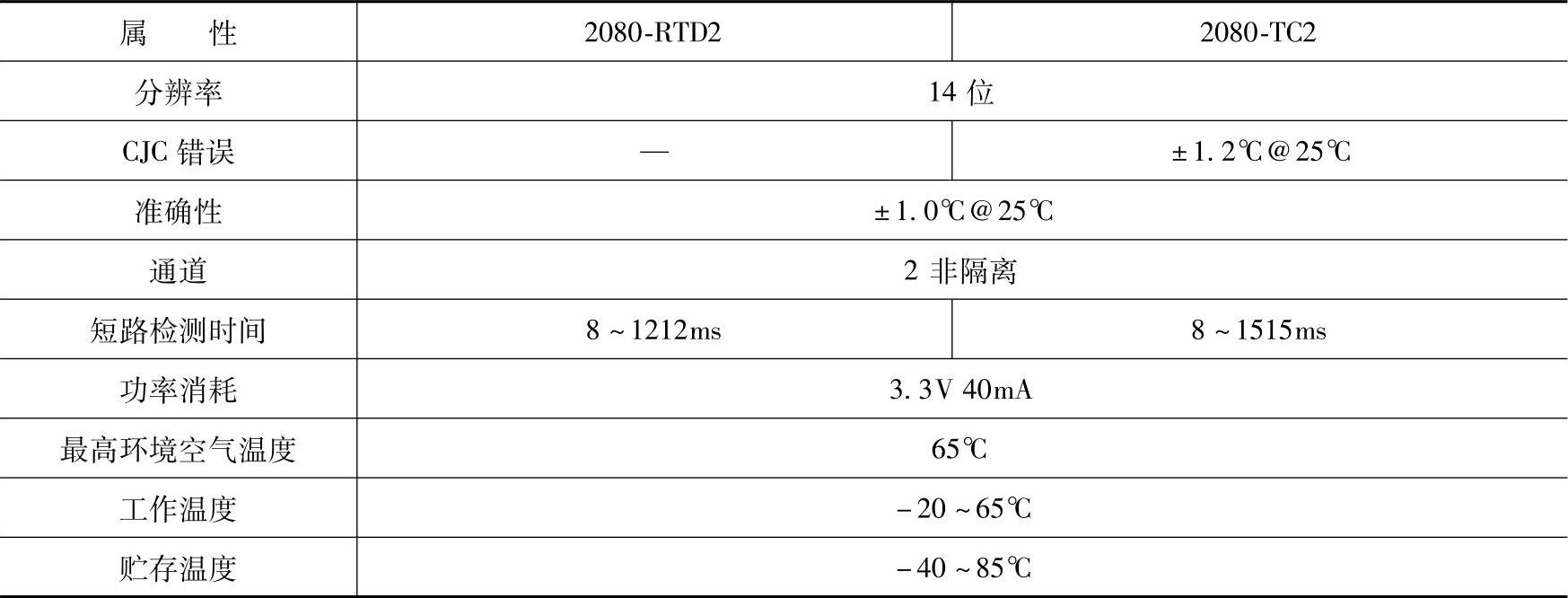

表2-14 2080-TC2和2080-RTD2模块硬件属性

（续）

2080-TC2和2080-RTD2模块帮助用户通过PID实现温度自动控制。这两个嵌入式模块可以插在Micro830控制器的任意槽中，但是不支持带电插拔。
