Micro820控制器的I/O点数为20，并附有一个以太网口和一个支持RS-232/RS-485的非隔离的串行端口，其外形如图1-21所示，具体描述见表1-14。

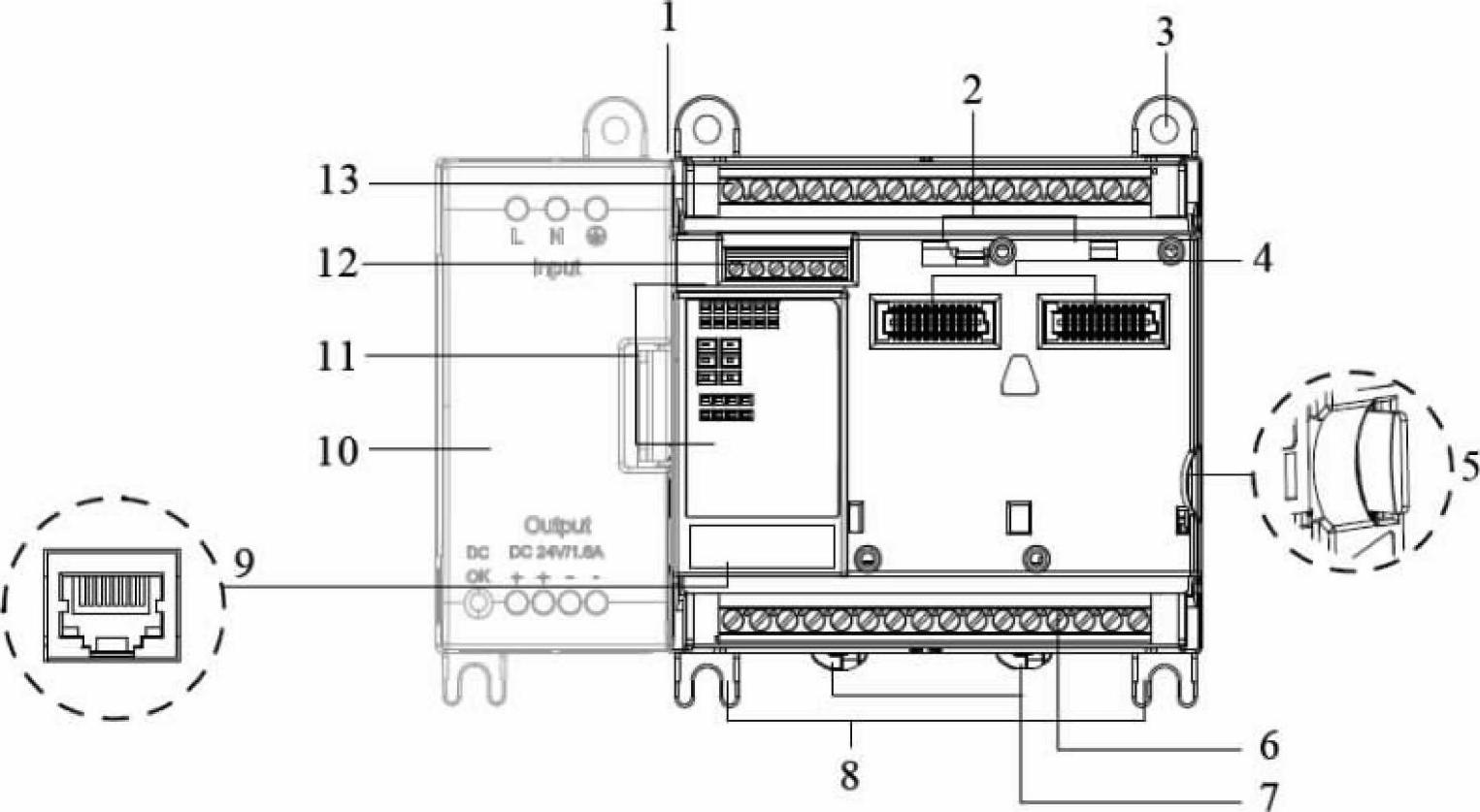

图1-21 Micro820控制器外形

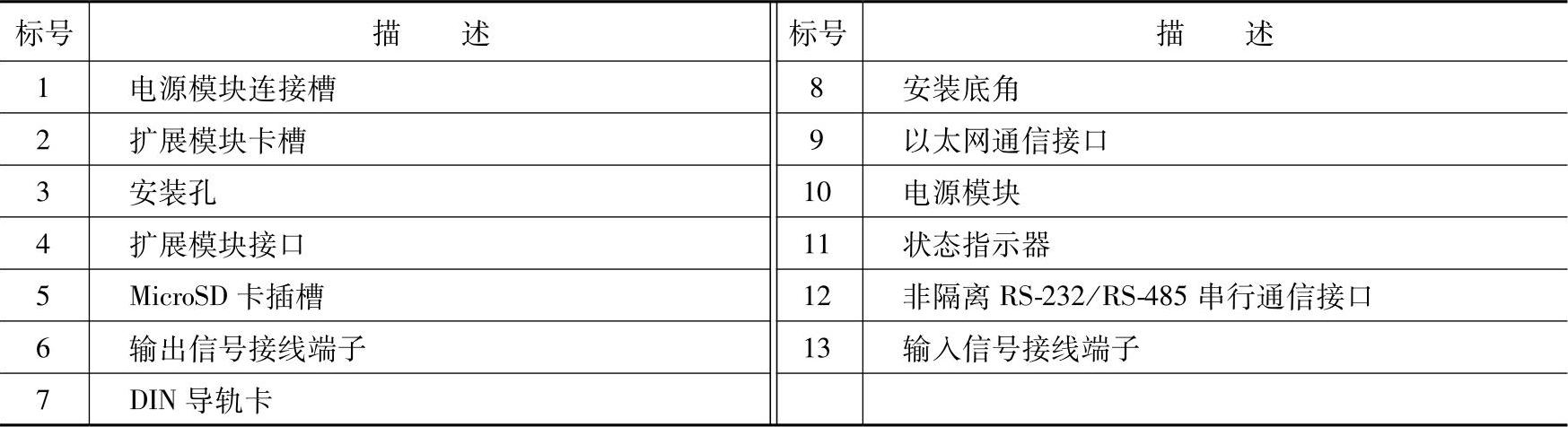

表1-14 Micro820控制器硬件说明

Micro820控制器其具体型号如下：2080-LC20-20QBB、2080-LC20-20QWB、2080-LC20-20AWB、2080-LC20-20QBBR、2080-LC20-20QWBR、2080-LC20-20AWB。不同型号控制器的I/O配置不同。控制器的I/O数据见表1-15。

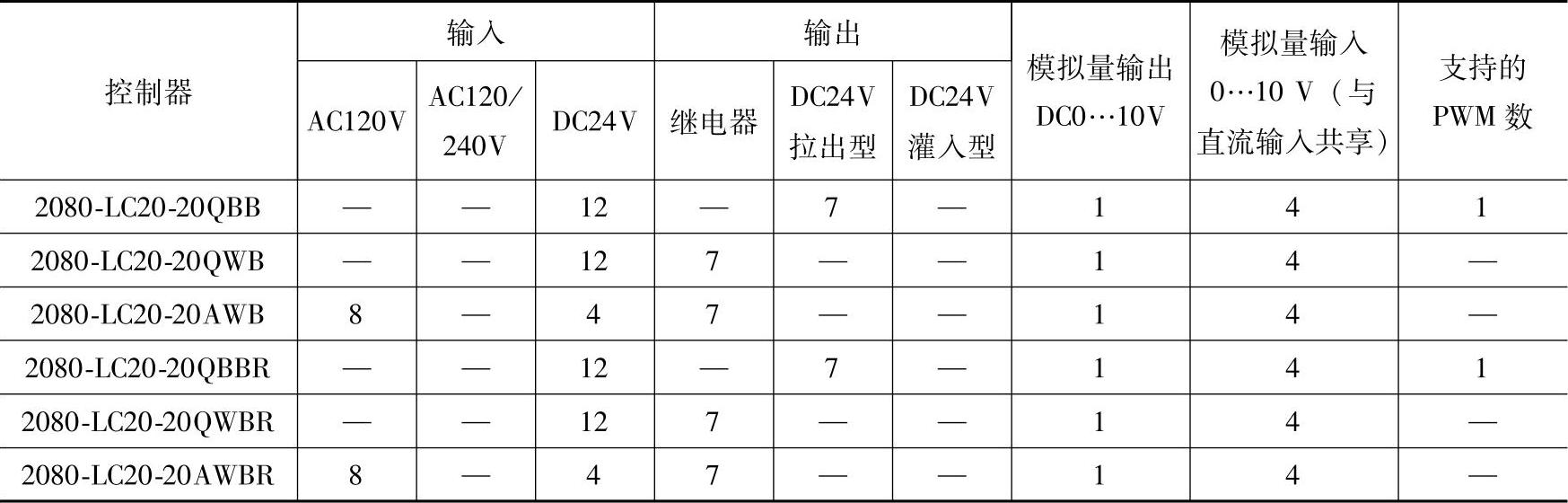

表1-15 Micro820控制器I/O数据

控制器型号为：2080-LC20-20AWB，2080-LC20-20QWB，2080-LC20-20AWBR，2080-LC20-20QWBR的控制器，其外部接线图如图1-22所示。

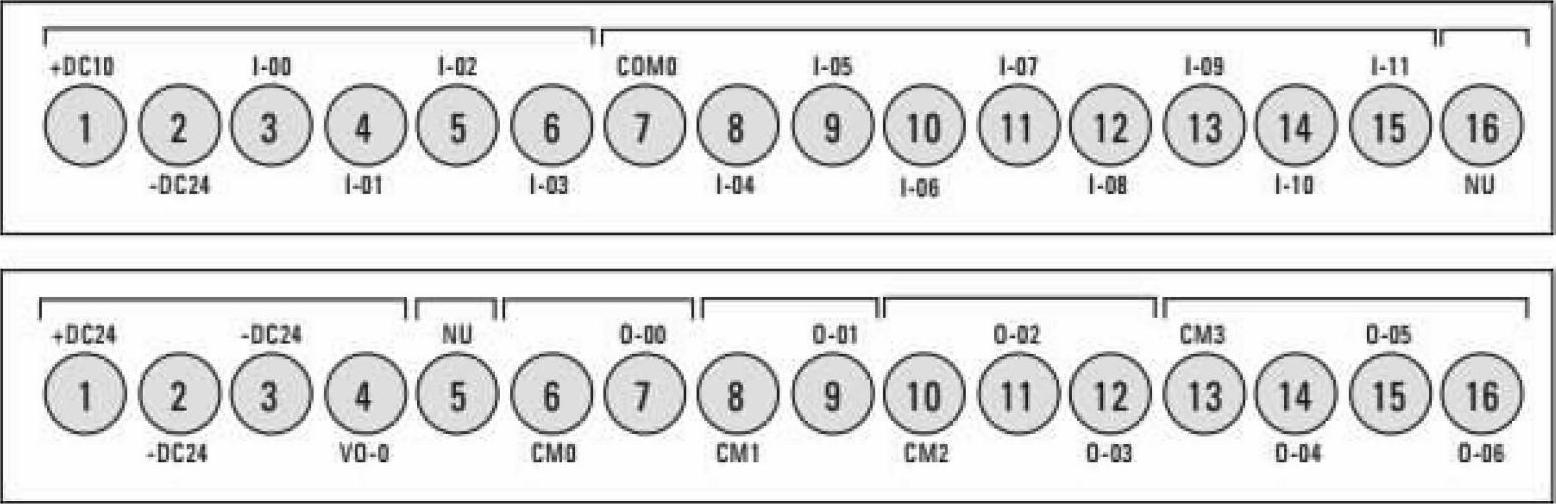

图1-22 Micro820控制器外部接线端子图

1.Micro820的数字量输入/输出

（1）对于2080-LC20-20AWB/R型号的控制器，00…03端口要求为DC24V输入，04…11端口要求为AC120V输入，并且全为继电器型输出。

（2）对于2080-LC20-20QWB/R型号的控制器，00…11端口都要求为DC24V输入，并且全为继电器型输出。

（3）对于2080-LC20-20QBB/R型号的控制器，00…11端口都要求为DC24V输入，并且全为DC24V拉出型输出。

以2080-LC20-20AWB型号的控制器为例，它的输入端口配置如图1-23所示，可以看出，对于00...03端口只能使用直流输入，而对于04…11端口，只能使用交流输入。

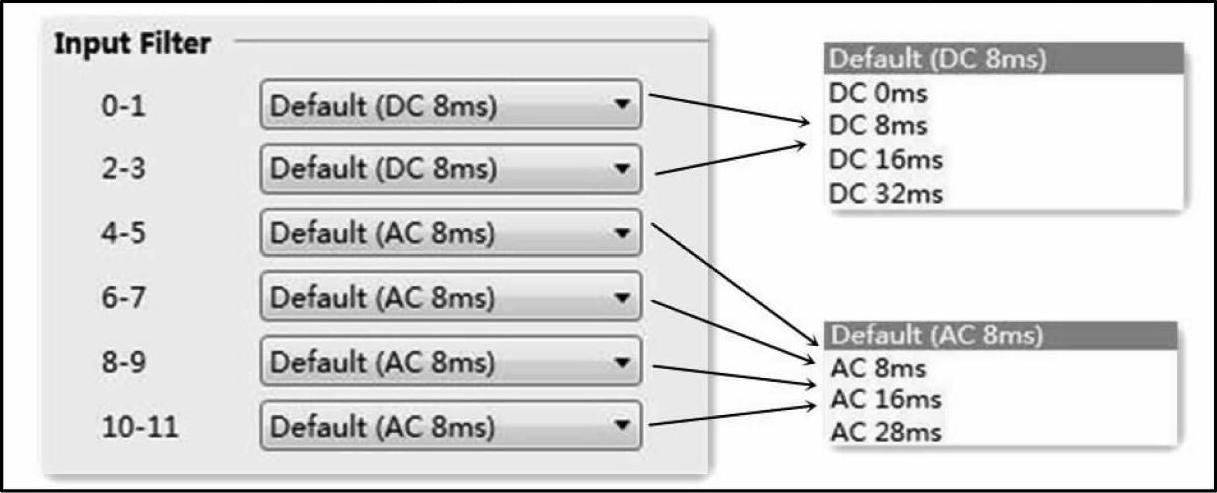

图1-23 输入端口配置

2.Micro820的模拟量输入/输出

Micro820控制器的I00～I03端口除了可以作为数字量的输入，也可以作为模拟量的输入，它可以将电压信号转换成数字量。模拟量的输入值分别存储在全局变量中的“_IO_EM_AI_00”到“_IO_EM_AI_03”中，可以用“SCALER”功能块对输入的模拟量进行标定（“SCALER”功能块在第5章中具体讲解）。Micro820控制器还有一个模拟量输出端口。

3.Micro820的热电阻输入(www.daowen.com)

Micro820控制器的I00～I03端口可以作为热电阻输入，当I00～I03端口接入热电阻时，可以通过如下公式计算输入电压为

式中 V_i——输入端口电压值（不校准时误差为±5%，校准时误差为±2%）；

R_i——输入端口电阻值（14.14kΩ误差为±2%）；

R_t——热电阻电阻值（建议是10kΩ的热敏电阻）；

V_ref——^10V±0.5V。

为了使测量更加准确，在测量前需要对端口进行校准，校准步骤如下：

（1）连接一个电阻（建议是10kΩ），该电阻的阻值一定要通过万用表精确测量的，它的阻值设为R_i′；

（2）通过下式计算理想情况下的数值（C₁）为

C₁=14.14kΩ/（14.14kΩ+R_i′）×4095 （1-2）

（3）从CCW软件中读取I00端口的真实值（C₂）；

（4）计算增益（Gain）。

Gain=C₁/C₂ （1-3）

例如：如果测量电阻为10kΩ，那么

C₁=14.14/（14.14+10.00）×4095=2399 （1-4）

从CCW软件中读得C₂的值为2440，所以

Gain=2399/2440=98% （1-5）

在CCW软件中配置页面中的“EmbeddedI/O”中的“Input0”的“Gain”参数改成“98”，如图1-24所示。并对其他端口也做同样的操作。

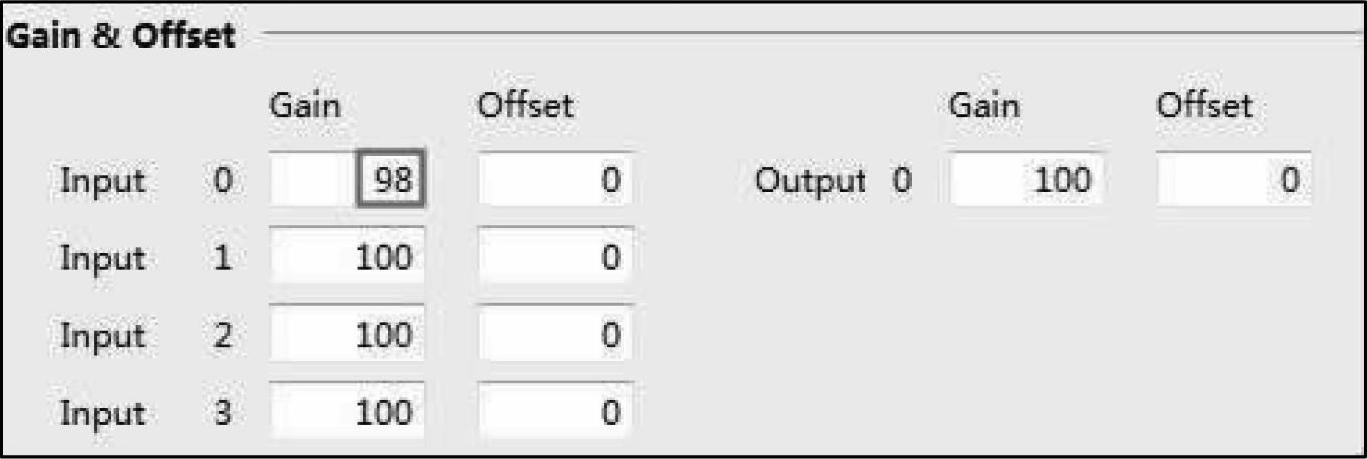

图1-24 模拟量输入/输出端口标定界面
