Micro810控制器的LCD面板具有智能继电器功能。在没有电脑的情况下，编程人员可以用LCD面板对控制器程序进行简单的编写和修改。在主菜单上，通过上下键选择功能块编程，按“OK”键进入编程界面。在编程界面的左上角为功能块的编号，用上下键可以改变功能块编号，显示出其他的功能块。选定功能块以后，按左右键可以选择要修改的参数，选定参数后，待修改的参数会闪烁，编程人员可用上下键来修改参数的值，修改完成后按“OK”键进行保存，然后用左右键来选择其他参数。编程界面如图1-7所示。

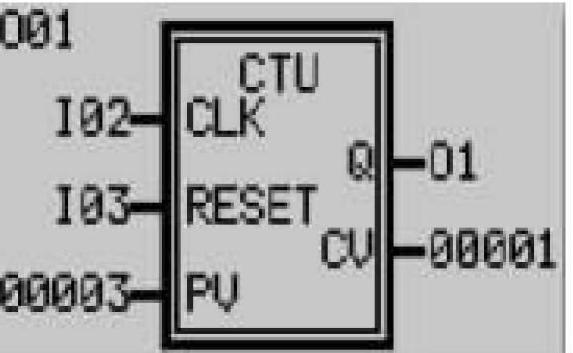

图1-7 编程界面

12点的Micro810控制器有8个智能继电器功能块，编程人员可以使用LCD和按钮来组态智能继电器功能块，控制4个继电器输出，8个功能块分别是：

CTU——加计数器；

TON——延时打开计时器；

DOY——当实时时钟的值在年、月、日时间设定范围内时，把输出置为真；

TOW——当实时时钟的值在天、小时、分钟时间设定范围内时，把输出置为真；

CTD——减计数器；

TONOF——梯级为真时为延时打开计时器，当梯级为假时，为延时断开计时器；

TP——脉冲计时器；

TOF——延时断开计时器。

下面将介绍如何组态上述智能继电器功能块。

1.组态加计数器（CTU）

1）接通Micro810控制器电源。

2）在打开的界面上显示编程模式、时间和I/O状态。同时按“ESC”和“OK”键，就会进入主菜单。

3）按向下键，选择智能继电器功能。按“OK”键，显示控制输出0（即00）的功能块。系统先显示控制的输出，选定输出后需要选择使用的功能块。

4）按向上键，这里选择控制输出001的功能块。

5）按向右键，选定指令参数，定位到CTU功能块。

6）选定现场参数CLK，这个参数用来触发计数器。

7）选定现场参数RESET，这个输入参数用来强制计数器复位。

8）设置参数PV（预设值）为00003。

9）按向右键，定位到屏幕选择参数。组态CTU功能块如图1-8所示。

10）按“OK”键，保存对参数的修改，此时会弹出一条信息询问是否保存对参数的修改，按“OK”键保存修改。提示信息如图1-9所示。

这样就完成了对功能块CTU的组态，此组态的预设值是3，当CLK由假到真变化3次时，累加值CV的值变为3，和预设值PV相等，此时输出位Q就会变为真，当按复位键RESET时，CV值被清零。

2.组态延时打开计时器（TON）

1）接通Micro810控制器电源。

2）在打开的界面上显示编程模式、时间和I/O状态。同时按“ESC”和“OK”键，就会进入主菜单。

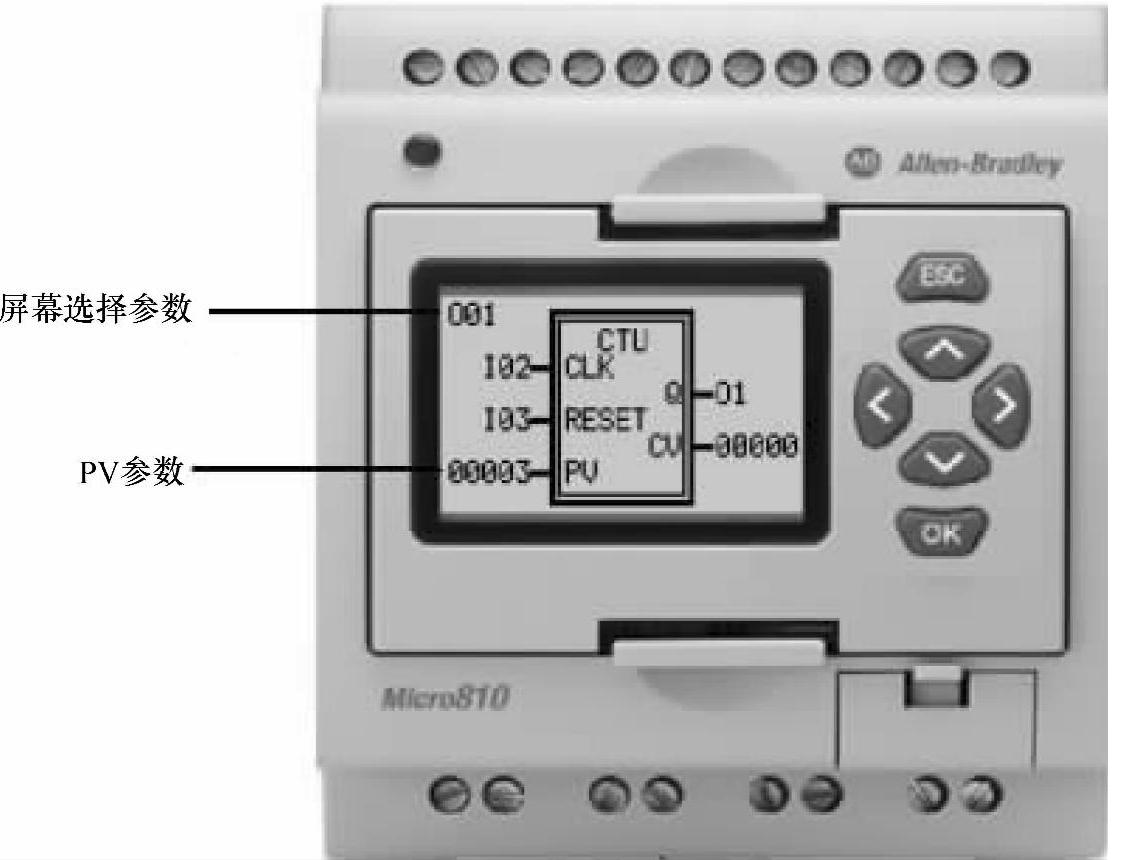

图1-8 组态CTU功能块

3）按向下键，选择智能继电器功能。按“OK”键，显示控制输出000的功能块。

4）按向右键，寻找指令参数，通过上下键找出TON指令功能块。

5）按向右键，选择输入参数IN，这个参数用来启动计时器。

6）按向上键，给输入参数IN选择适当的输入点。

7）按向右键，选择时间分辨率参数Time-Resolution，这个参数决定计时器的计时单位。

8）按向下键，改变时间分辨率参数，设为MM∶SS。延时接通定时器组态如图1-10所示。

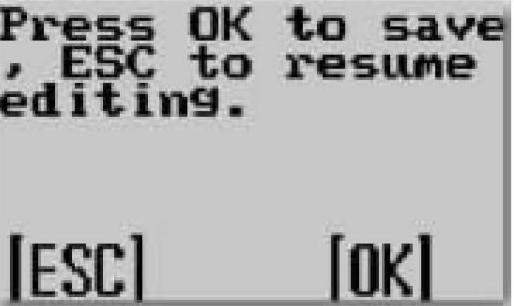

图1-9 提示信息

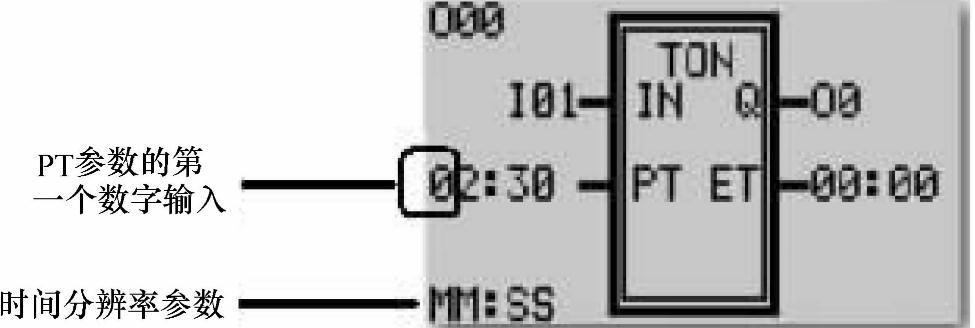

图1-10 延时接通定时器组态

9）按向右键，设置预设值PT参数的第一个数字输入，如图1-10所示。把PT参数的值设定为02∶30。

10）按“OK”键，保存对参数的修改，弹出提示信息后，再次按“OK”键，保存修改。

这样就完成了对TON的组态，当输入IN由假到真时，计时器开始计时，累加值ET的值开始增加，当ET的值等于PT的值时，输出位Q变为真。

3.组态DOY功能块

DOY功能块的参数设置见表1-8，所需要的步骤如下：

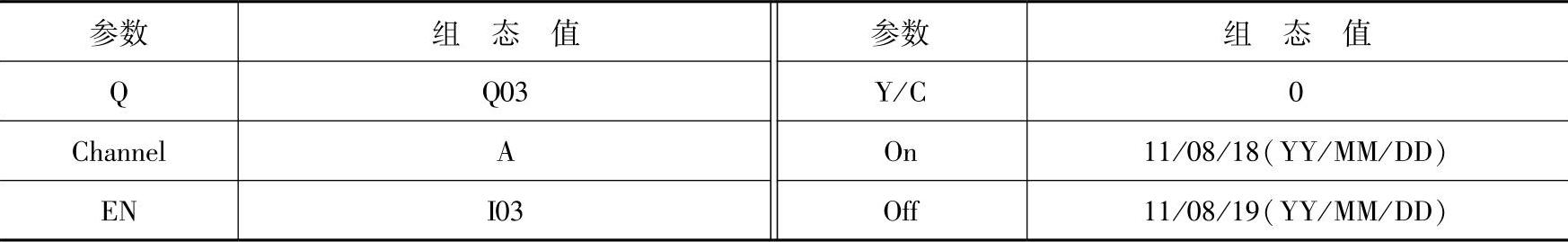

表1-8 DOY功能块参数设置

1）接通Micro810控制器电源。

2）在打开的界面上显示编程模式、时间和I/O状态。同时按“ESC”和“OK”键，进入主菜单。

3）按向下键，选择智能继电器功能。按“OK”键进入。

4）按向下键，找出控制输出003的功能块。

5）按向右键，定位到功能块指令参数。通常默认为DOY指令功能块，如果不是可通过上下键定位到DOY指令功能块。

6）按向右键，选择通道参数，并显示通道A。组态DOY功能块如图1-11所示。

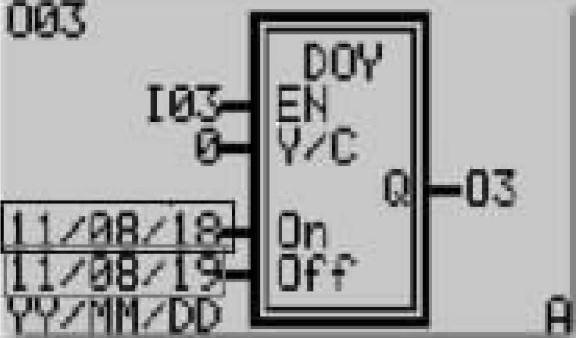

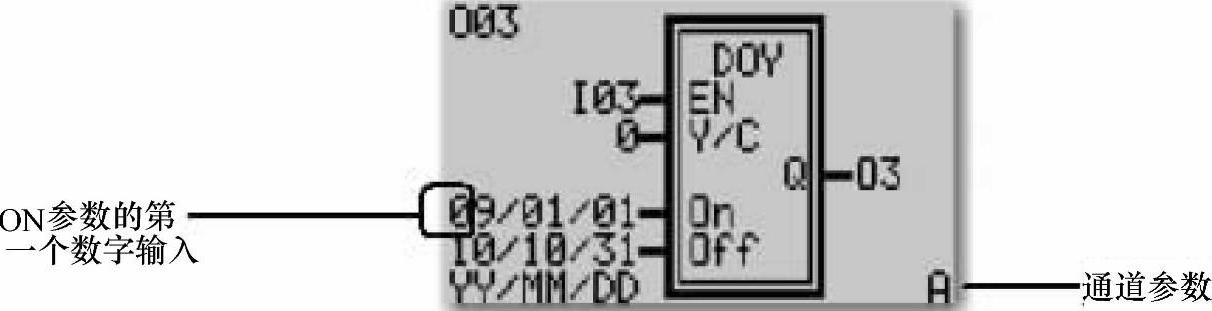

图1-11 组态DOY功能块

7）按向右键，选择EN参数。按向下键，把EN参数的值变为I03。

8）按向右键，选择On参数的数字输入，如图112所示，把On的日期设定为11/08/18（YY/MM/DD），完成参数On的设置。

9）按向右键，选择Off参数的数字输入，用同样方法把它的值设定为11/08/19（YY/MM/DD）。对DOY功能块On和Off参数的设置如图1-12所示。

图1-12 对DOY功能块On和 Off参数的设置

10）按“OK”键两次保存设置。

DOY指令的功能是当实时时钟的时间在所设定4个通道之中任何一个通道的On和Off参数之间时，输出位就变为真。所以，当按如上参数设置时，如果实时时钟的时间值位于2011/08/18和2011/08/19之间，则输出位将变为真。

4.组态TOW功能块

TOW功能块的参数设置见表1-9，所需要的步骤如下：

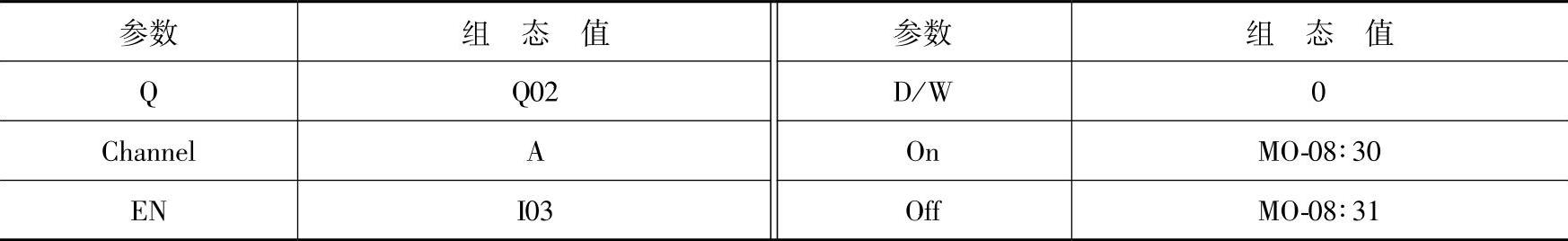

表1-9 TOW功能块参数设置

1）接通Micro810控制器电源。

2）在打开的界面上显示编程模式、时间和I/O状态。同时按“ESC”和“OK”键，就会进入主菜单。

3）按向下键，选择智能继电器功能。按“OK”键，显示控制输出000功能块。

4）按向上键，找出控制输出002的功能块。

5）按向右键，定位到功能块指令参数。通常默认为TOW指令功能块，如果不是可通过上下键定位到TOW指令功能块。

6）按向右键，选择通道参数，这里显示为通道A。(www.daowen.com)

7）按向右键，选择EN参数。按向下键，把EN参数设置为I03。

8）按向右键，选择D/W参数。

9）按向右键，选择On参数的数字输入为MO-08∶30。

10）用同样的方法，把Off参数设为MO-08∶31。

11）按“OK”键两次保存修改。组态TOW功能块如图1-13所示。

TOW指令的功能是当实时时钟的时间在所设定4个通道之中任何一个通道的On和Off参数之间时，输出位就变为真。所以，当按如上设置参数时，如果实时时钟的时间位于星期一8∶30到8∶31之间，则输出位将变为真。

5.组态减计数器（CTD）

CTD功能块的参数设置见表1-10，所需要的步骤如下：

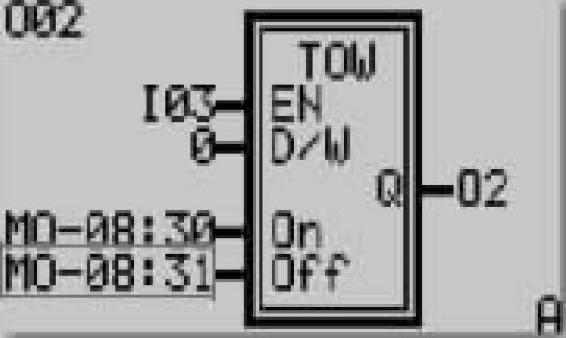

图1-13 组态TOW功能块

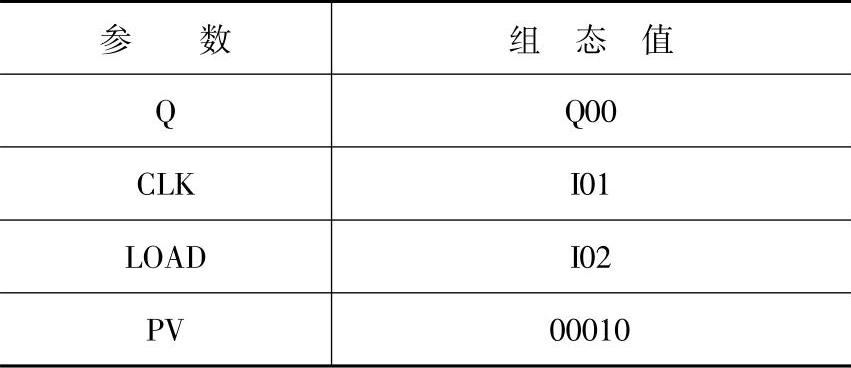

表1-10 CTD功能块参数设置

1）接通Micro810控制器电源。

2）在打开的界面上显示编程模式、时间和I/O状态。同时按“ESC”和“OK”键，进入主菜单。

3）按向下键，选择智能继电器功能。按“OK”键，显示控制输出000功能块。

4）按向右键，定位功能块指令参数，通过上下键选择CTD指令。

5）按向右键，选择CLK参数。按向上键，把CLK的值设为I01。

6）按向右键，选择LOAD参数。按向上键，选择I02。

7）按向右键，定位到PV数字输入参数，并把值设定为00010。

8）按“OK”键两次保存修改。组态CTD功能块如图1-14所示。

指令功能是当CLK由假到真变化10次时，CV的值变为0，此时输出位Q就会变为真，但LOAD由假到真变化一次后，CV的值又重新变为10，输出位Q变为假。

6.组态TONOF

TONOF功能块的参数设置见表1-11，所需要的步骤如下：

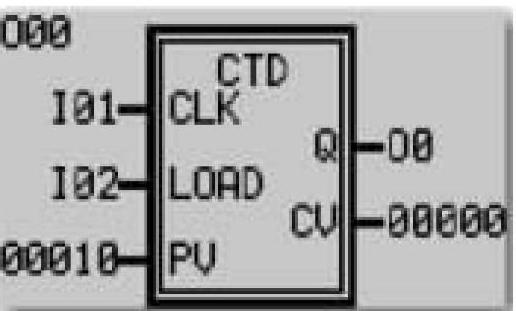

图1-14 组态CTD功能块

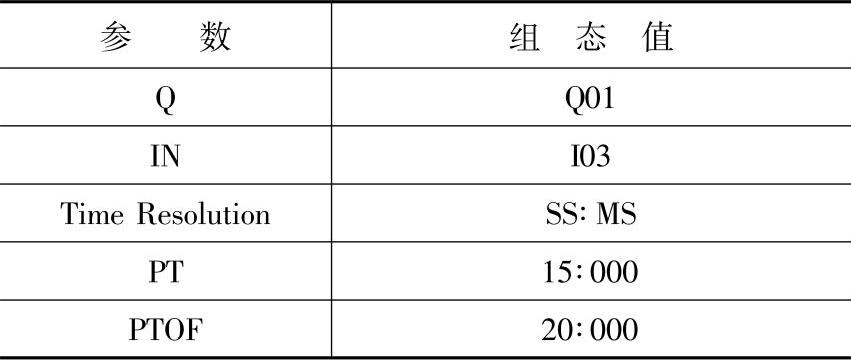

表1-11 TONOF功能块参数设置

1）接通Micro810控制器电源。

2）在打开的界面上显示编程模式、时间和I/O状态。同时按“ESC”和“OK”键，进入主菜单。

3）按向下键，选择智能继电器功能。按“OK”键，显示控制输出000功能块。

4）按向右键，定位到功能块指令参数，通过上下键选择TONOF指令。

5）按向右键，选择参数IN。这个参数用来启动内部计时器。按向上键，把参数IN设为I03。

6）按向右键，选择Time Resolution参数，这个参数决定计时器的计数单元。按向下键，把它设为SS∶MS。

7）按向右键，选择PT参数的数字输入，并把值设定为15∶000。

8）按向右键，选择PTOF参数，用同样的方法把PTOF设置为20∶000。

9）按“OK”键两次保存修改。组态TONOF功能块如图1-15所示。

TONOF指令的功能是当输入IN由假到真时，ET开始计时；当ET等于PT时，输出Q变为真（延时通）；同时释放IN，ET变为0∶000。当IN再次由假到真时，ET开始计时，当ET等于PTOF时，输出Q变为假（延时断）。

7.组态脉冲计时器（TP）

TP功能块的参数设置见表1-12，所需要的步骤如下：

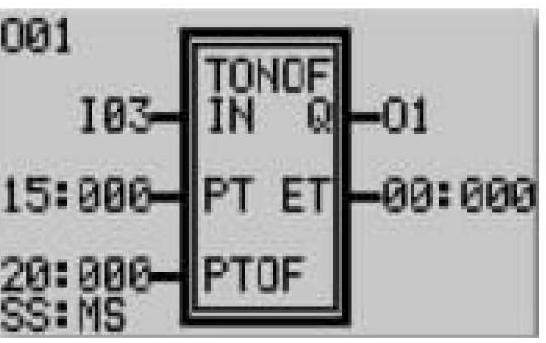

图1-15 组态TONOF功能块

表1-12 TP功能块参数设置

1）接通Micro810控制器电源。

2）在打开的界面上显示编程模式、时间和I/O状态。同时按“ESC”和“OK”键，进入主菜单。

3）按向下键，选择智能继电器功能。按“OK”键，显示控制输出000功能块。

4）按向上键，选择控制输出002的功能块，按向右键，定位到功能块的指令参数，并用上下键定位到TP指令。

5）按向右键，选择参数IN，这个参数用来启动内部计时器。

6）按向右键，选择Time Resolution参数，这个参数决定内部计时器的时间单位。按向下键，设定为SS∶MS。

7）按向右键，选择PT参数的数字输入进行设置。

8）按“OK”键两次保存修改。组态TP功能块如图1-16所示。

此指令完成的功能是当输入IN参数有一个由假到真的变化时，启动内部计时器，同时输出Q变为真，当累加值ET等于预设值PT时，输出变为假。

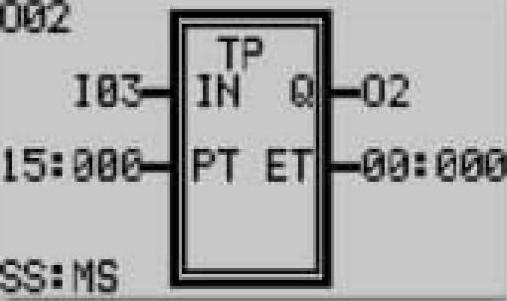

图1-16 组态TP功能块

8.组态TOF

TOF功能块的参数设置见表1-13，所需要的步骤如下：

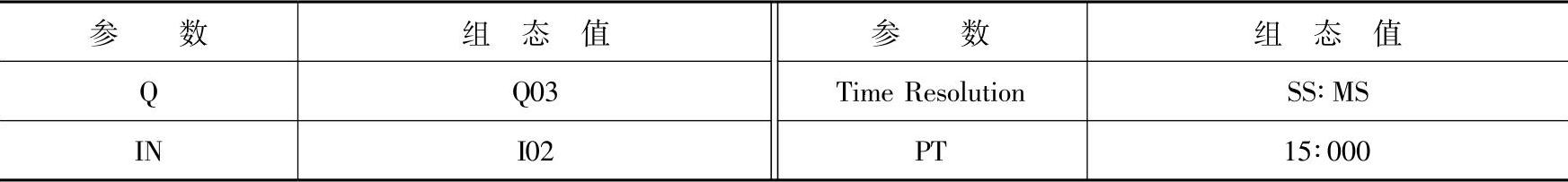

表1-13 TOF功能块参数设置

1）接通Micro810控制器电源。

2）在打开的界面上显示编程模式、时间和I/O状态。同时按“ESC”和“OK”键，进入主菜单。

3）按向下键，选择智能继电器功能。按“OK”键，显示控制输出000功能块。

4）按向下键，选择控制输出003功能块。

5）按向右键，定位到功能块的指令参数，并通过上下键选择TOF指令参数。

6）按向右键，选择参数IN，这个参数用来启动延时断开计时器。按向下键，把参数IN的值设定为I02。

7）按向右键，选择Time Resolution参数，这个参数决定内部延时断开计时器的时间单位。按向下键，设定为SS∶MS。

8）按向右键，选择PT参数的数字输入进行设置。

9）按“OK”键两次保存修改。组态TOF功能块如图1-17所示。

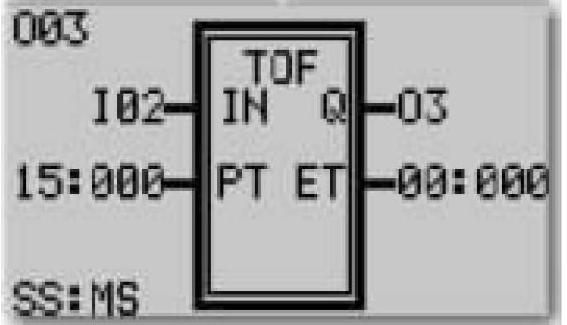

图1-17 组态TOF功能块

此指令的功能是当输入IN有一个由假到真的变化时，输出变为真。当输入IN由真变假时，延时断开计时器开始计时，当累加值ET等于预设值PT时，输出就由真变为假。
