1）基本要求

①装配图中所有的零、部件均应编号。

②装配图中一个部件可以只编写一个序号；同一装配图中相同的零、部件用一个序号，一般只标注一次；多处出现的相同的零、部件，必要时也可重复标注。

③装配图中零、部件的序号，应与明细栏（表）中的序号一致。

④装配图中所用的指引线和基准线应按GB/T4457.2—2003的规定绘制。

⑤装配图中字体的写法应符合GB/T14691的规定。

2）序号的编排方法

装配图中编写零、部件序号的表示方法有以下3种：

①在水平的基准（细实线）上或圆（细实线）内注写序号，序号字号比该装配图中所注尺寸数字的字号大一号，如图9.24（a）所示。

②在水平的基准（细实线）上或圆（细实线）内注写序号，序号字号比该装配图中所注尺寸数字的字号大一号或两号，如图9.24（b）所示。

③在指引线的非零件端的附近注写序号，序号字高比该装配图中所注尺寸数字的字号大一号或两号，如图9.24（c）所示。

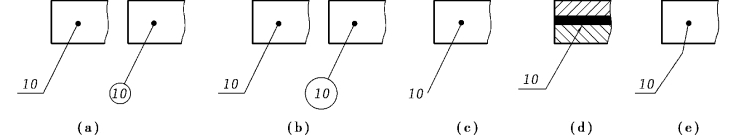

图9.24　零、部件序号的表示方法(www.daowen.com)

在装配图中编写零、部件序号时，还应遵循国家标准GB/T4458.2—2003中的其他相关规定：

①同一装配图中编排序号的形式应一致。

②相同的零、部件用一个序号，一般只标注一次。多处出现的相同的零、部件，必要时也可重复标注。

③指引线应自所指部分的可见轮廓内引出，并在末端画一圆点，如图9.24（a）、（b）、（c）所示。若所指部分（很薄的零件或涂黑的剖面）内不便画圆点时，可在指引线的末端画出箭头，并指向该部分的轮廓，如图9.24（d）所示。

④指引线不能相交。当指引线通过有剖面线的区域时，它不应与剖面线平行。

⑤指引线可以画成折线，但只可曲折一次，如图9.24（e）所示。

⑥一组紧固件以及装配关系清楚的零件组，可采用公共指引线，如图9.25所示。

装配图中序号应按水平或竖直方向排列整齐，可按下列两种方法编排：

①按顺时针或逆时针方向顺次排列，在整个图上无法连续时，可只在每个水平或竖直方向顺次排列，如图9.25所示。

②也可按装配图明细栏（表）中的序号排列、采用此种方法时，应尽量在每个水平或竖直方向顺次排列。

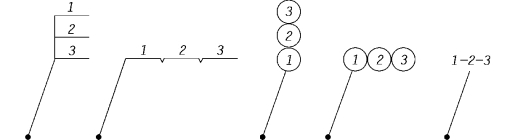

图9.25　公共指引线的编注形式
