装配图的作用不同于零件图，它不是作为制造零件的依据，所以在装配图中不必标注出每个零件的全部尺寸，而只需标注出与机器或部件的性能、工作原理、装配关系和安装、运输等有关的尺寸。装配图的尺寸类型包括性能与规格尺寸、装配尺寸、安装尺寸、总体尺寸和其他重要尺寸等。

1）性能与规格尺寸

性能与规格尺寸是表示产品或部件的性能、规格特征的重要尺寸，它是设计机器、了解和使用机器的重要参数。如图9.22所示的尺寸M20，它反映了2号零件顶杆的螺纹标记。

2）装配尺寸

（1）配合尺寸

配合尺寸是表示零件之间的配合性质的尺寸。如图9.22所示的尺寸表示2号零件顶杆和1号零件底座之间的配合尺寸，其配合制是基孔制，属于间隙配合。

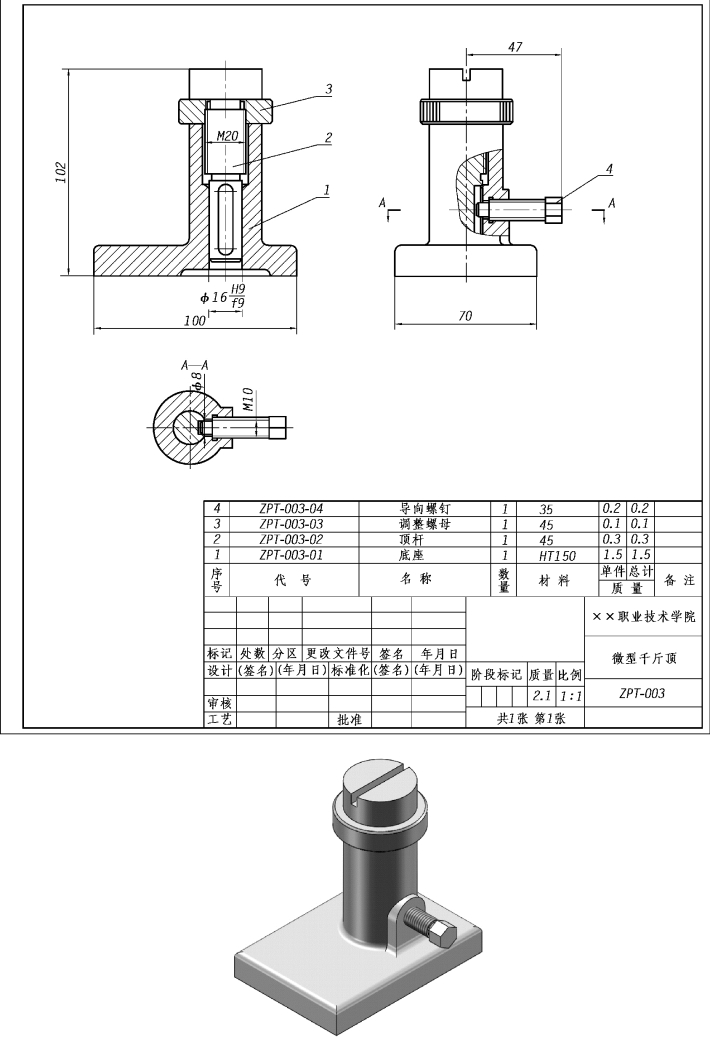

图9.22　微型千斤顶装配图

（2）相对位置尺寸

相对位置尺寸是表示在装配、调试时保证零件间相对位置所必须具备的尺寸。如图9.22所示的尺寸47就属于相对位置尺寸。(www.daowen.com)

（3）安装尺寸

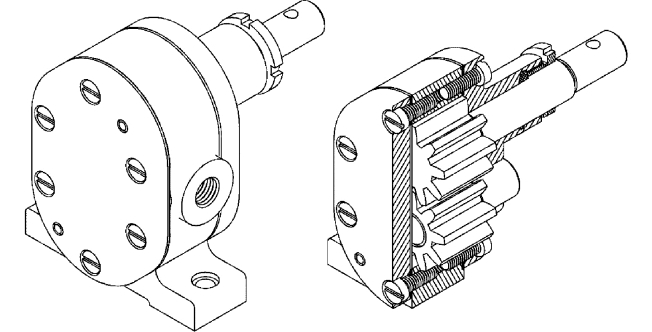

安装尺寸是将机器安装在基础上或将部件装配在机器上所使用的尺寸。如图9.23所示的齿轮油泵装配图，尺寸G1/4、70就是属于安装尺寸。

（4）总体尺寸

总体尺寸是机器或部件的外形轮廓尺寸，即总长、总宽和总高，它是机器在包装、运输、安装和厂房设计时所必需的尺寸。如图9.23所示的齿轮油泵装配图，总长110，总宽85，总高95就是属于总体尺寸。

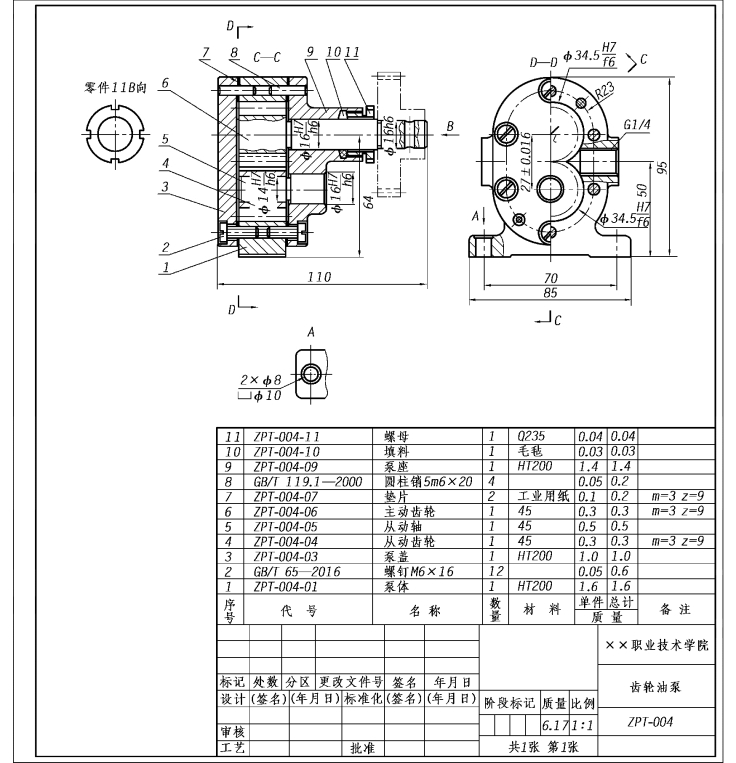

图9.23　齿轮油泵装配图

（5）其他重要尺寸

其他重要尺寸是指在设计中经过计算而确定的尺寸，但不包括在以上四类尺寸之中，如运动极限位置尺寸，齿轮中心距等。如图9.23所示的齿轮油泵装配图，齿轮中心距尺寸27±0.016属于其他重要尺寸。

以上几类尺寸是相互关联的，要根据实际需要来标注，并不是在每张装配图上都要全部注出，有时一个尺寸可能有几种含义。
