装配图的表达与零件图的表达方法基本相同，前面学过的各种表达方法，如视图、剖视图、断面图等，在装配图的表达中也同样适用。但机器或部件是由若干个零件组装而成的，装配图表达的重点在于反映机器或部件的工作原理、零件间的装配连接关系和主要零件的结构特征，所以装配图还有一些特殊的表达方法。

1）装配图的视图选择

（1）主视图选择原则

①选择尽可能多的反映机器或部件主要装配关系、工作原理、传动路线、润滑、密封以及主要零件结构形状的方向为主视图的投射方向。如图9.1所示装配图的主视图采用了全剖视图，清楚地表达了滑轮座的工作原理、装配关系以及主要零件的基本形状。

②考虑装配体的安放位置。一般选择机器或部件的工作位置，也就是要使装配体的主要轴线成水平或垂直位置作为装配体的安放位置。

（2）其他视图的选择

主视图确定后，应根据所表达的机器或部件的形状结构特征，配置其他视图。对其他视图的选择，主要考虑以下几点：

①还有哪些装配关系、工作原理以及主要零件的结构形状未在主视图上表达或表达不清楚的。

②选择哪些视图以及表达方式才能完整、正确、清晰、简便地表达这些内容。

装配图的视图数量，是由所表达的机器或部件的复杂难易程度决定的。一般来说，每一种零件最少应在视图中出现一次，否则图上就会缺少一种零件。但在清楚地表达了机器或部件的装配关系、工作原理和主要零件结构形状的基础上，所选用的视图数量应尽量少些。

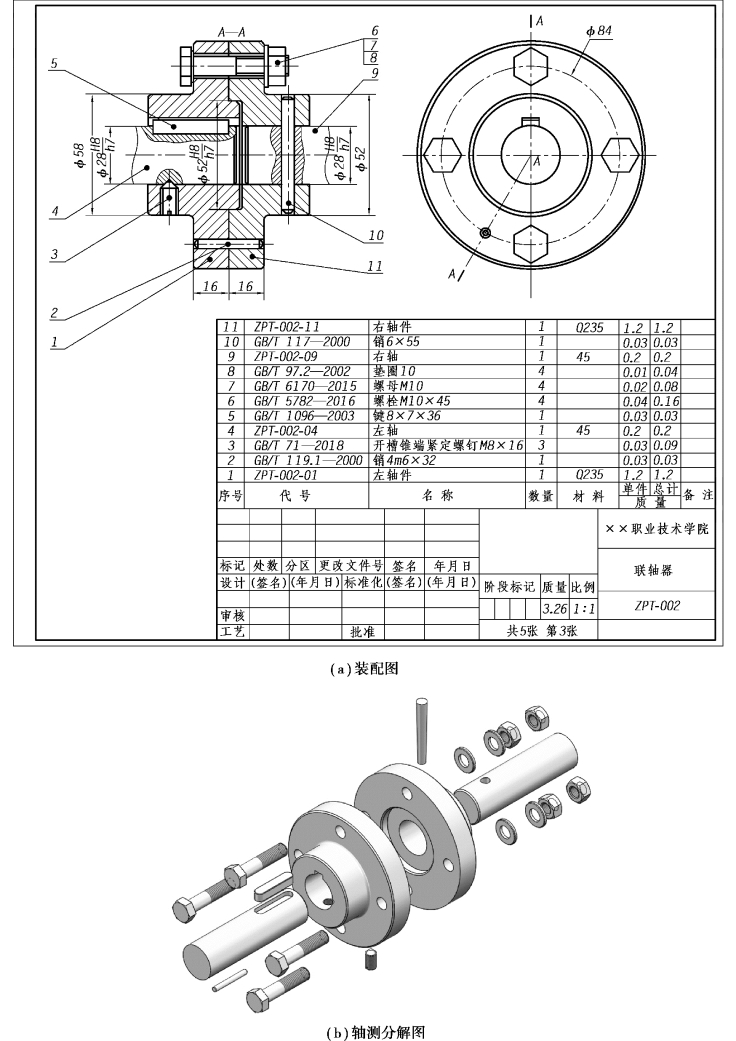

如图9.2所示的联轴器装配图，其视图配置较好地体现了视图选择的原则。装配图的主视图采用全剖视图和局部剖视图，反映了该装配体的主要装配关系。左视图采用了基本视图的表达方法，反映了4个螺栓连接的位置关系。主视图表达了4号零件（左轴）和1号零件（左轴件）之间使用了开槽锥端紧定螺钉连接和键连接的方式，9号零件（右轴）和11号零件（右轴件）之间使用了圆锥销连接方式，1号零件（左轴件）和11号零件（右轴件）之间使用了螺栓连接和圆柱销连接方式。

2）装配图的规定画法（GB/T4457.5—2013，GB/T4457.4—2002，GB/T4458.1—2002，GB/T4458.6—2002）

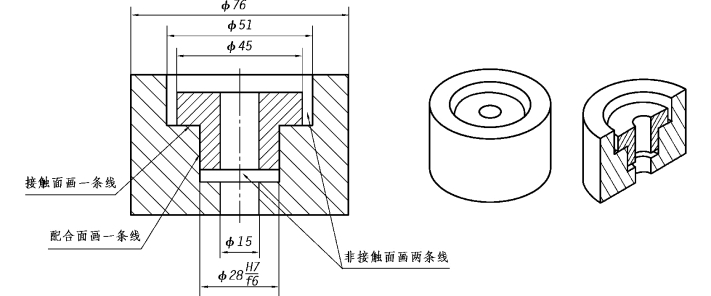

①如图9.3所示，两零件的接触面或配合面（即使是间隙配合），规定只画一条线。对于非接触面、非配合面，即使间隙再小，也必须画两条线。

图9.2　联轴器部件装配图

图9.3　两零件的接触面或配合面的规定画法

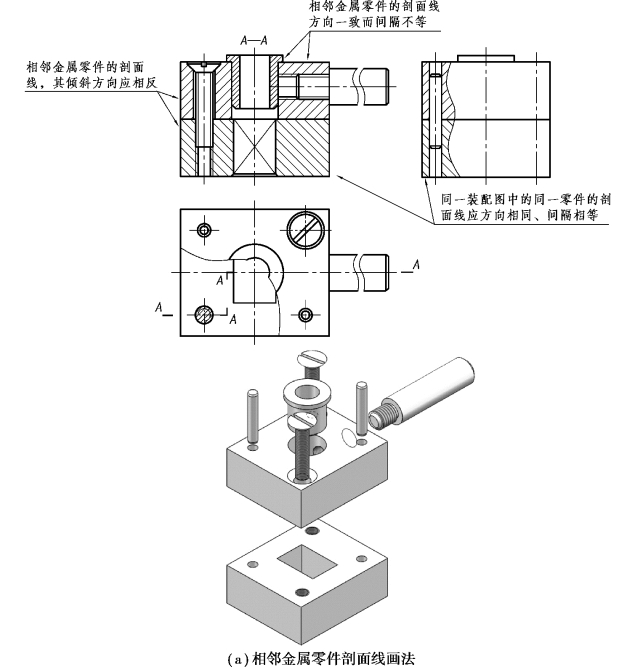

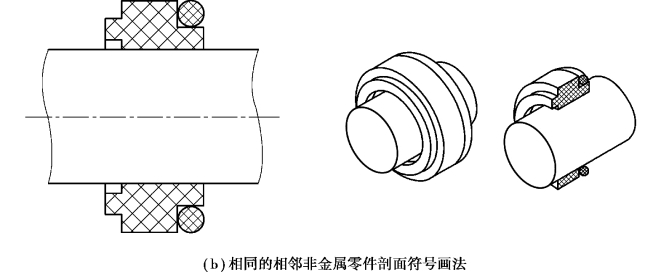

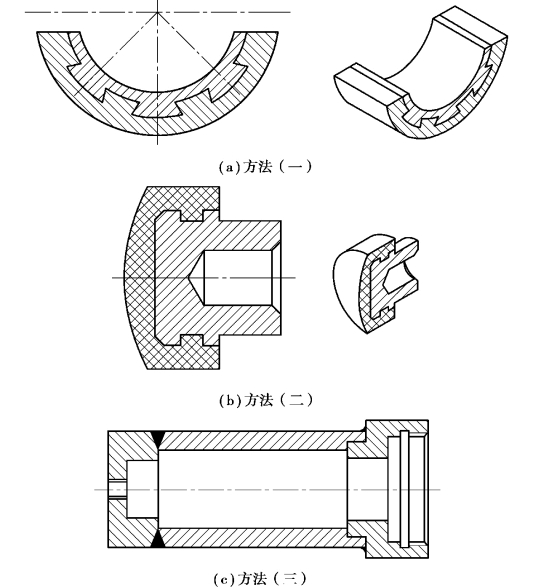

②如图9.4（a）所示，在装配图中，相邻金属零件的剖面线，其倾斜方向应相反，或方向一致而间隔不等。同一装配图中的同一零件的剖面线应方向相同、间隔相等。如图9.4（b）所示，当绘制剖面符号相同的相邻非金属零件时，应采用疏密不一的方法以示区别。

图9.4　相邻零件的剖面符号的规定画法

③如图9.5所示，当绘制接合件的图样时，各零件的剖面符号应按上一条规定绘制。如图9.6所示，当绘制接合件与其他零件的装配图时，如接合件中各零件的剖面符号相同，一般可作为一个整体画出。如不相同，应分别画出。

图9.5　接合件图中各零件的剖面符号绘制方法

图9.6　绘制接合件与其他零件的装配图时剖面符号绘制方法

④由不同材料嵌入或粘贴在一起的成品，用其中主要材料的剖面符号表示。例如，夹丝玻璃的剖面符号，用玻璃的剖面符号表示；复合钢板的剖面符号，用钢板的剖面符号表示。

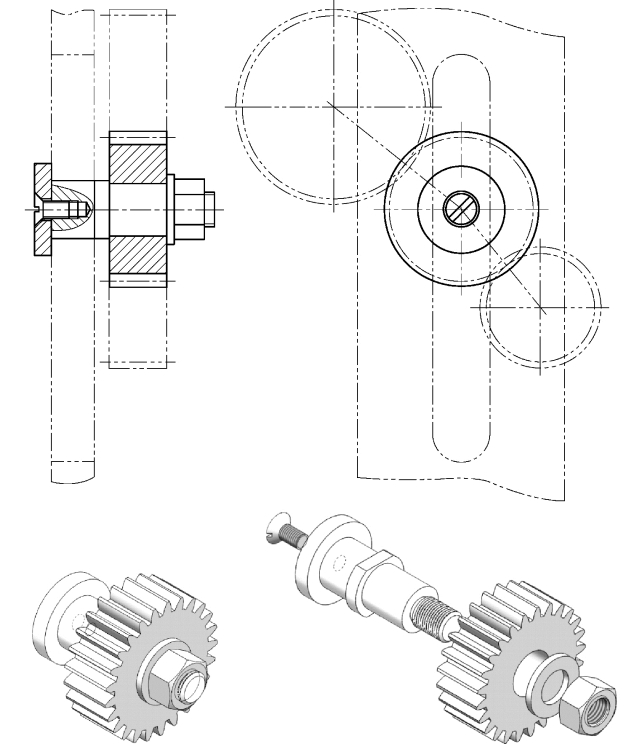

⑤如图9.7所示，在装配图中，运动零件的变动和极限状态，用细双点画线表示。

图9.7　运动件的表示

⑥如图9.8所示，相邻的辅助零件用细双点画线绘制，相邻的辅助零件不应覆盖为主的零件，但可以被为主的零件遮挡。相邻的辅助零件或部件不画剖面符号。

图9.8　相邻辅助零件的表示

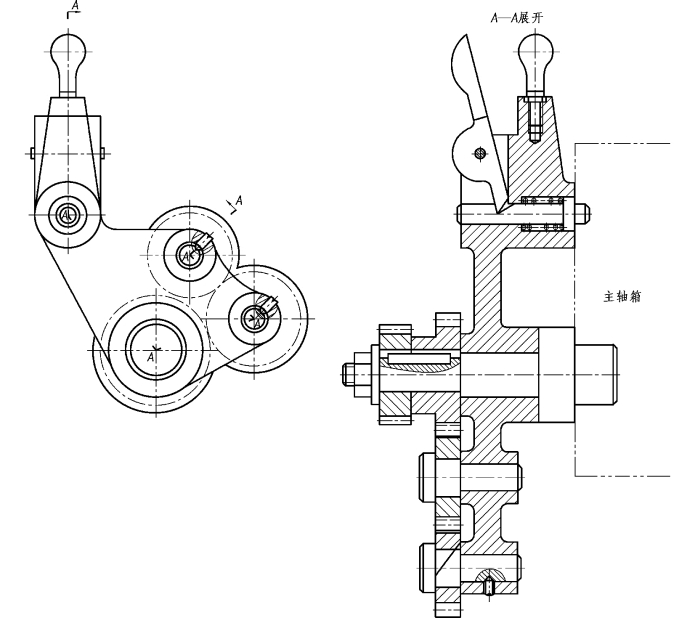

⑦采用展开画法绘制，此时应标注“X—X展开”，如图9.9所示。

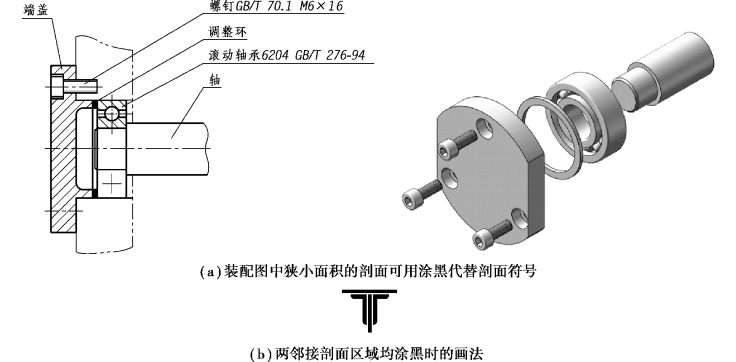

⑧在装配图中，宽度小于或等于2mm的狭小面积的剖面区域，可用涂黑代替剖面符号，如图9.10（a）所示。如果是玻璃或其他材料，而不宜涂黑时，可不画剖面符号。当两邻接剖面区域均涂黑时，两剖面区域之间宜留出不小于0.7mm的空隙，如图9.10（b）所示。

3）装配图的简化表示法（GB/T16675.1—2012）

①如图9.11所示，对装配图中若干相同的零、部件组，可仅详细画出一组，其余只需用细点画线表示出其位置，并给出零、部件组的总数。

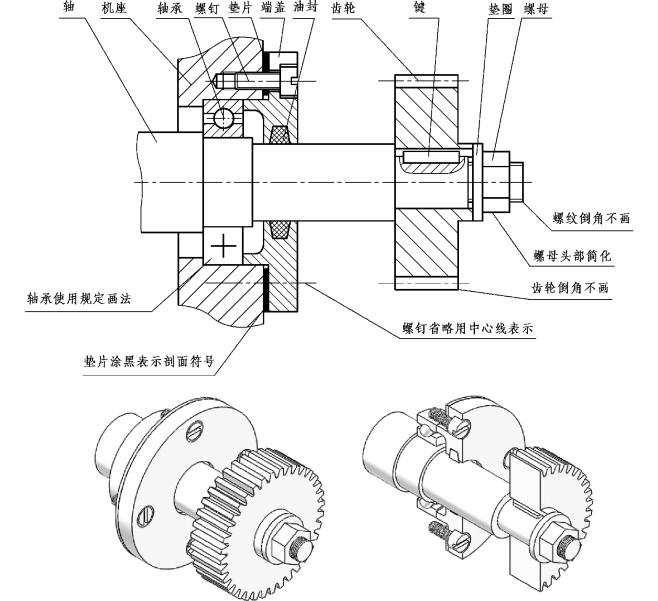

②在装配图中，滚动轴承的保持架及倒角等可省略不画，一般在轴的一侧使用规定画法进行绘制，另一侧按通用画法绘制，如图9.11所示。

③在装配图中，零件的剖面线、倒角、肋、滚花或拔模斜度及其他细节等可不画出，如图9.11所示。(www.daowen.com)

图9.9　展开画法

图9.10　装配图中狭小面积的剖面符号的画法

图9.11　装配图中的简化画法

④被网状物挡住的部分均按不可见轮廓线绘制。由透明材料制成的物体，均按不透明物体绘制。对于供观察用的刻度、字体、指针、液面等可按可见轮廓线绘制，如图9.12所示。

图9.12　供观察用的刻度简化画法

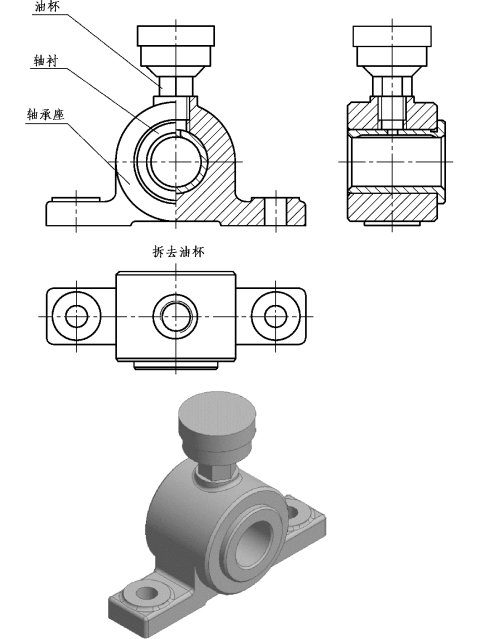

⑤在装配图中，当剖切平面通过的某些部件为标准件产品或该部件已由其他图形表示清楚时，可按不剖绘制。如图9.13所示主、左视图中的油杯是按不剖绘制的。

图9.13　部件按不剖绘制的简化画法

⑥如图9.14所示，在装配图中，装配关系已表达清楚时，较大面积的剖面可只沿周边画出剖面符号或沿周边涂色。

图9.14　较大面积的剖面简化画法

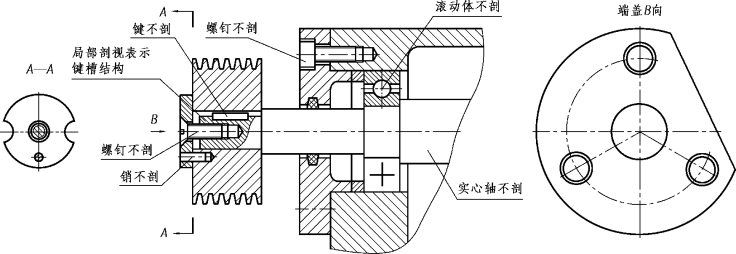

⑦如图9.15所示，在装配图中，对于紧固件以及轴、连杆、球、钩子、键、销等实心零件，若按纵向剖切且剖切平面通过其对称平面或轴线时，则这些零件均按不剖绘制。若需特别表明零件的构造，如凹槽、键槽、销孔等则可用局部剖视表示。

图9.15　紧固件和实心零件在装配图中的规定画法

⑧在装配图中可单独画出某一零件的视图，但必须在所画视图的上方标出该零件的视图名称，在相应视图的附近用箭头指明投影方向，并注上同样的字母，如图9.15所示的端盖B向视图。

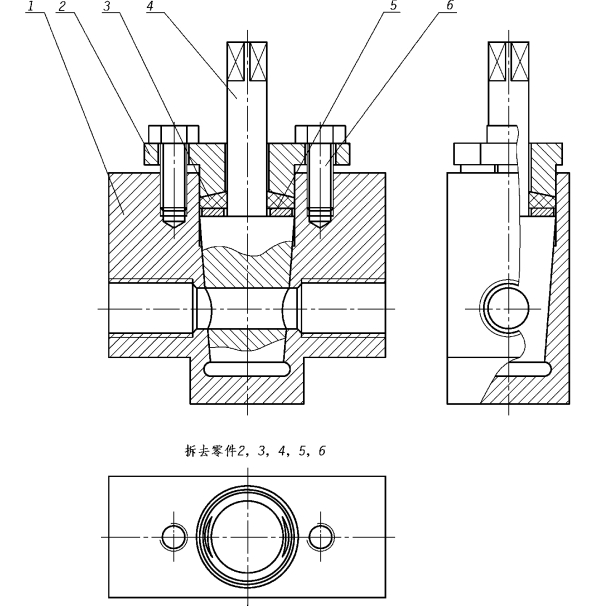

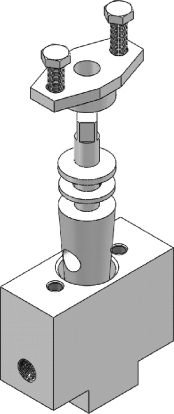

⑨如图9.16所示，在装配图中可假想将某些零件拆卸后绘制，需要说明时，可加标注“拆去××等”。

图9.16　拆卸画法

⑩在装配图中可假想沿某些零件的结合面剖切后绘制，如图9.15所示的A—A剖视图。

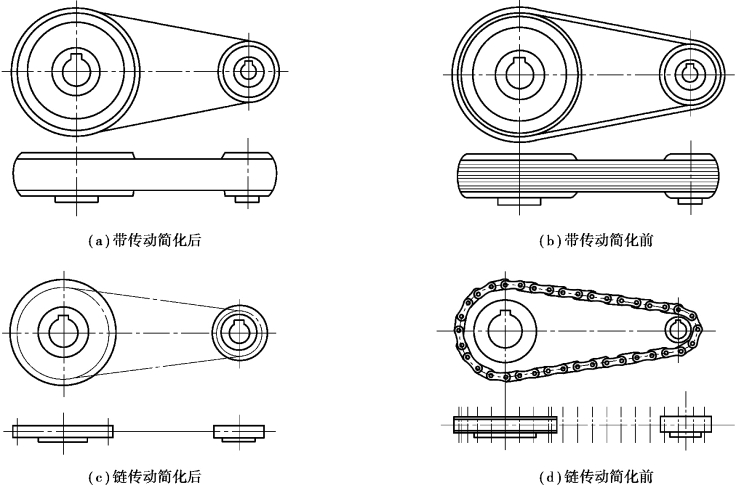

⑪如图9.17所示，在装配图中，可用粗实线表示带传动中的带；用细点画线表示链传动中的链。必要时可在粗实线或细点画线上绘制出表示带类型或链类型的符号，见GB/T4460。

图9.17　带传动和链传动的简化画法

⑫如图9.18所示，已在一个视图中表示清楚的产品组成部分，在其他视图中可只画出其外形轮廓。

图9.18　仅画出外形轮廓的简化画法

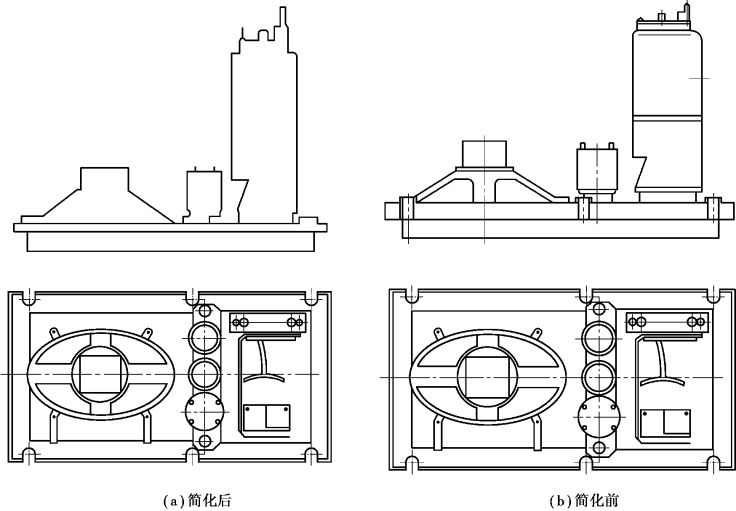

⑬如图9.19所示，在能够清楚表达产品特征和装配关系的条件下，装配图可仅画出其简化后的轮廓。

图9.19　电机的简化画法

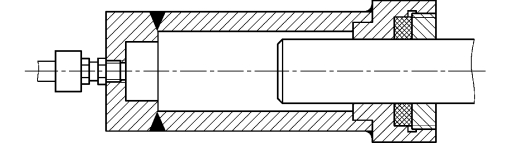

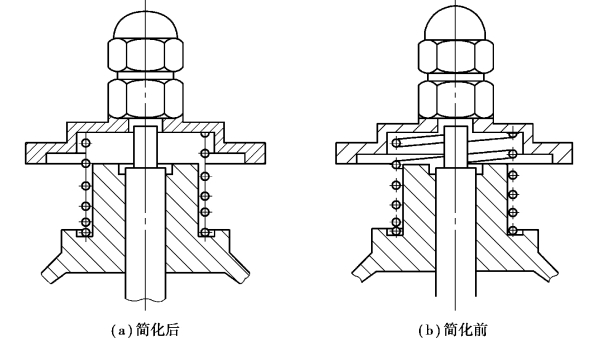

⑭如图9.20所示，在装配图的剖视图中，螺旋弹簧仅需画出其端面，被弹簧挡住的结构一般不画出。

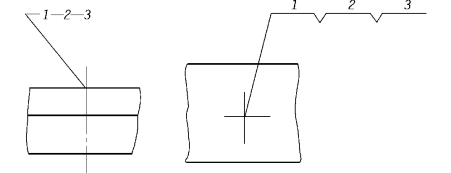

⑮如图9.21所示，在装配图中可省略螺栓、螺母、销等紧固件的投影，而用细点画线和指引线指明它们的位置。此时，表示紧固件组的公共指引线应根据其不同类型从被连接件的某一端引出，如螺钉、螺柱、销连接从其装入端引出，螺栓连接从其装有螺母的一端引出。

图9.20　螺旋弹簧的简化画法

图9.21　省略紧固件投影的简化画法
