零件测绘工作常在机器设备的现场进行，受条件限制，一般先绘制出零件草图，然后根据零件草图整理出零件工作图。因此，零件草图绝不是潦草图。

徒手绘制的图样称为草图，它是不借助绘图工具，用目测来估计物体的形状和大小，徒手绘制的图样。在讨论设计方案、技术交流及现场测绘中，经常需要快速地绘制出草图，徒手绘制草图是工程技术人员必须具备的基本技能。

零件草图的内容与零件工作图相同，只是线条、字体等为徒手绘制。徒手绘制的零件草图应做到：线型分明、比例均匀、字体端正、图面整洁。

1）握笔方法

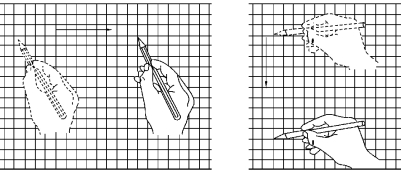

如图8.18所示，手握笔的位置要比用绘图仪绘图时较高些，以利于运笔和观察目标。笔杆与纸面成45°~60°。持笔稳而有力。一般选用HB或B的铅笔，用印有方格的图纸绘图。

图8.18　徒手画草图的握笔方法

2）直线的画法

画直线时，握笔的手要放松，手腕靠着纸面，沿着画线的方向移动，眼睛注意线的终点方向，便于控制图线。

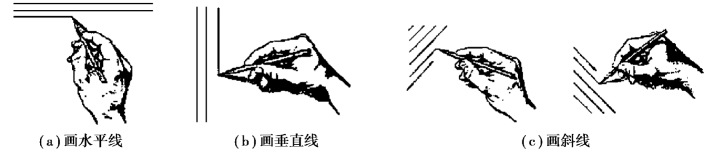

如图8.19所示，画水平线时，图纸可放斜一点，将图纸转动到画线最为顺手的位置。画垂直线时，自上而下运笔。画斜线时，可以转动图纸到便于画线的位置。画短线时，常用手腕运笔；画长线时，则用手臂动作。

图8.19　徒手画直线

3）圆的画法

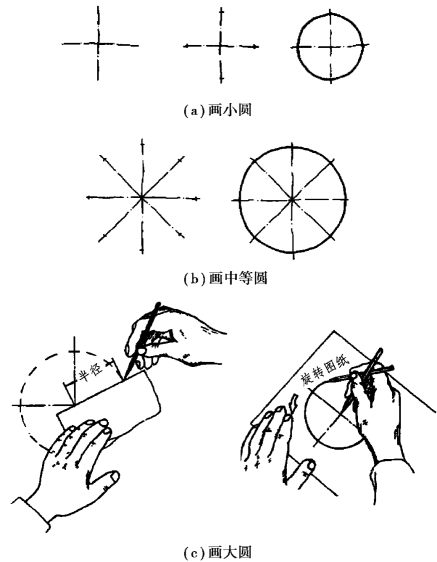

如图8.20所示，画小圆时，先定圆心，画中心线，再按半径大小在中心线上定出4个点，然后过4点分两半画出。画中等圆时，增加两条45°的斜线，在斜线上再定出4个点，然后分段画出。圆的半径很大时，可用转动纸板或转动图纸的方法画出。(www.daowen.com)

图8.20　徒手画圆

4）特殊角度斜线的画法

如图8.21所示，30°，45°，60°为常见的几种角度，可根据两直角边的近似比例关系，定出两端点，然后连接两点即为所画的角度线。10°，15°的角度线可先画出30°的角度后再等分求得。

图8.21　徒手画特殊角度的斜线

5）圆角的画法

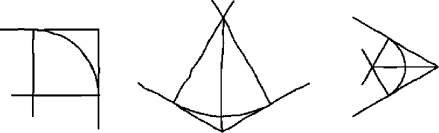

如图8.22所示，画圆角时，先将两直线徒手画成相交，然后目测，在分角线上定出圆心位置，使其与角的两边的距离等于圆角的半径大小，过圆心向两边引垂线定出圆弧的起点和终点，并在分角线上也定出一圆周点，然后徒手画圆弧把3点连接起来。

图8.22　徒手画圆角

6）椭圆的画法

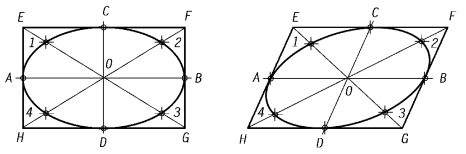

如图8.23所示，可先根据椭圆的长、短轴，或一对共轭直径，作出椭圆的外切矩形、棱形或平行四边形，然后在此矩形、棱形或平行四边形内，作内切椭圆。注意，椭圆一定过矩形、棱形或平行四边形各边的中点。

图8.23　徒手画椭圆
