从以上内容中可以看出，零件上有少量尺寸必须与其他零件进行配合，是重要尺寸，必须直接基于设计基准进行尺寸标注。除此之外，零件上其他大量的尺寸应尽可能地按照工艺要求进行标注，以便于零件的加工、安装和测量。在分析和标注零件图的尺寸时，还要特别注意以下几点：

①应从装配体或装配图上弄清该零件与其他零件之间的装配关系，找出零件上满足设计要求的尺寸及需要与其他零件相配合的尺寸，以便直接标注。

②对零件进行构形分析时，应先将零件分成几个大的功能结构部分，然后再对每个功能结构部分进行局部构形和形体分析，了解它们的形状，并分析其加工工艺。

③标注零件的尺寸时，必须考虑零件的加工顺序，特别是某些局部形状的加工工艺，找出合理标注尺寸的方法。

④不要漏标零件各结构部分的相对位置尺寸，对零件图来说，这些尺寸都比较重要。

合理标注尺寸的基本原则

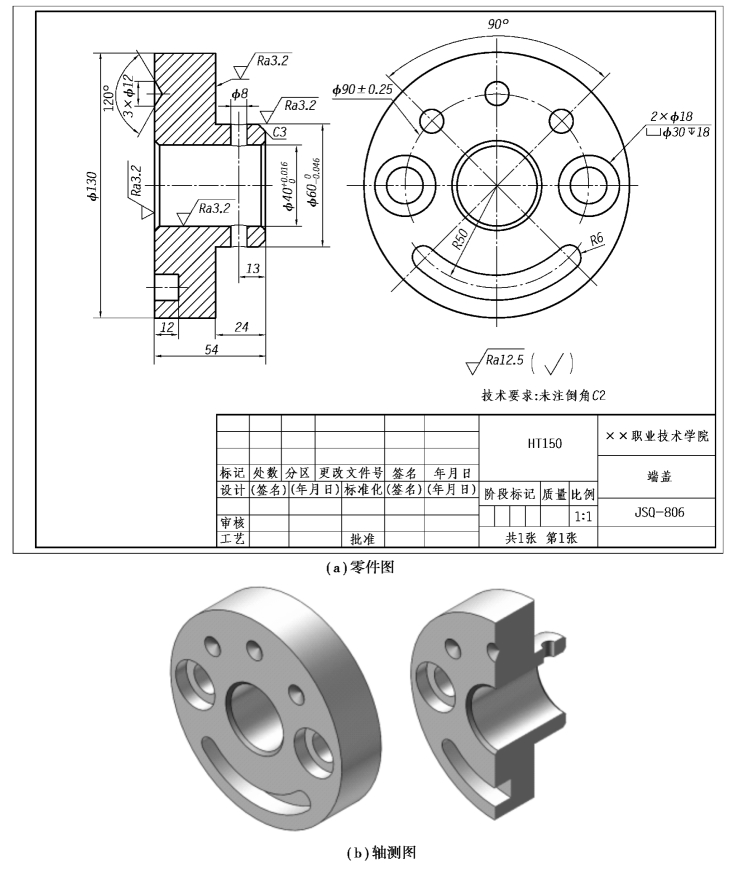

图8.6　端盖零件图

⑤对零件中的每一处功能结构，当对该功能结构中各形体的定位尺寸及定形尺寸进行标注时，建议先标注定位尺寸再标注定形尺寸，因为定位尺寸容易被遗漏；先标注内部尺寸后标注外部尺寸，这符合“清晰”标注零件图尺寸的基本要求。

⑥完成零件图的尺寸标注后，还要按照标注尺寸的基本步骤进行认真检查：尺寸是否符合设计要求；尺寸是否符合工艺要求；是否遗漏了尺寸；是否还有多余的重复尺寸等。

⑦标注尺寸时，最忌不分析零件的结构、作用和工艺情况等就马马虎虎标注尺寸；没有按照一定的方法和步骤去标注尺寸，缺乏条理，心中无数，结果遗漏了大量的尺寸，并极有可能会标注重复性的尺寸。

如图8.7所示为主动齿轮轴零件图尺寸标注的过程，其尺寸标注的基本步骤如下：(www.daowen.com)

（1）分析零件

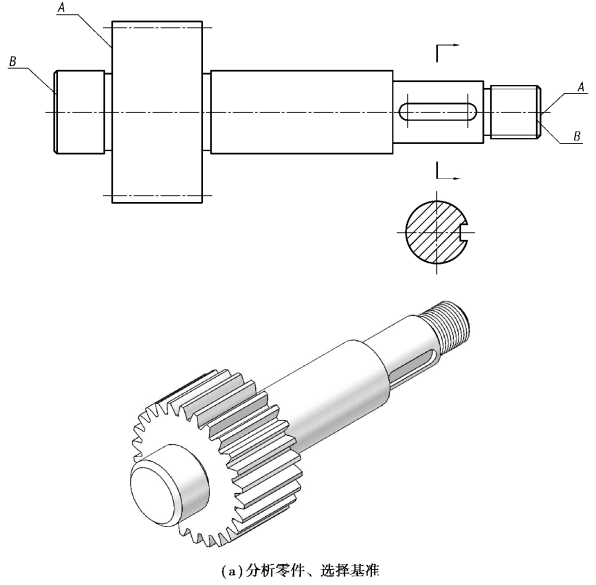

如图8.7（a）所示，分析该主动齿轮轴的结构形状和功能作用、与其他零件之间的配合关系及其加工工艺。

（2）选择基准

如图8.7（a）所示，图中A处为设计基准，B处为工艺基准。

（3）标注功能尺寸

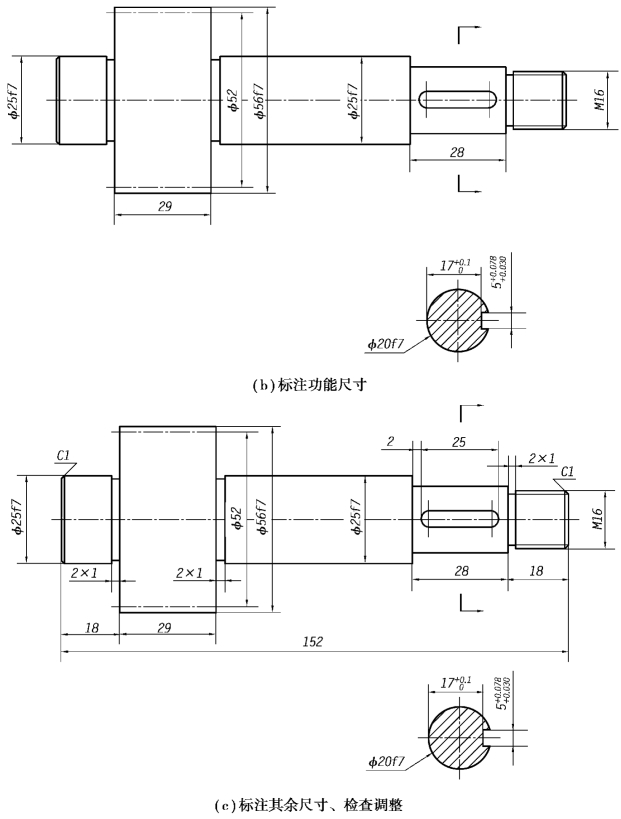

如图8.7（b）所示，标注零件的功能尺寸。

（4）标注其余尺寸

如图8.7（c）所示，完成零件图中其余非功能性尺寸的标注。

（5）检查调整

检查调整，查漏补缺，完成尺寸标注。

图8.7　主动齿轮轴零件图尺寸标注的基本步骤
