弹簧是一种常用的机器零件，通常用来减振、夹紧、测力和贮存能量等。弹簧的种类繁多，常见的有螺旋弹簧、板弹簧和平面涡卷弹簧等（图7.66），其中圆柱螺旋弹簧应用较多。根据受力情况不同，螺旋弹簧又可分为压缩弹簧、拉伸弹簧和扭转弹簧3种。

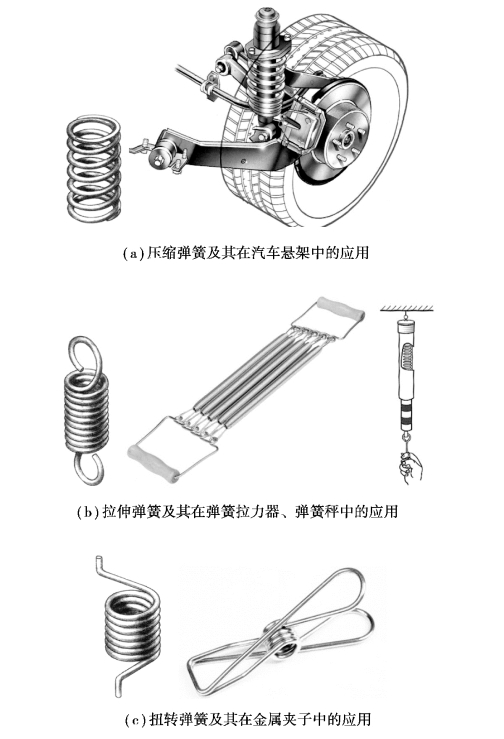

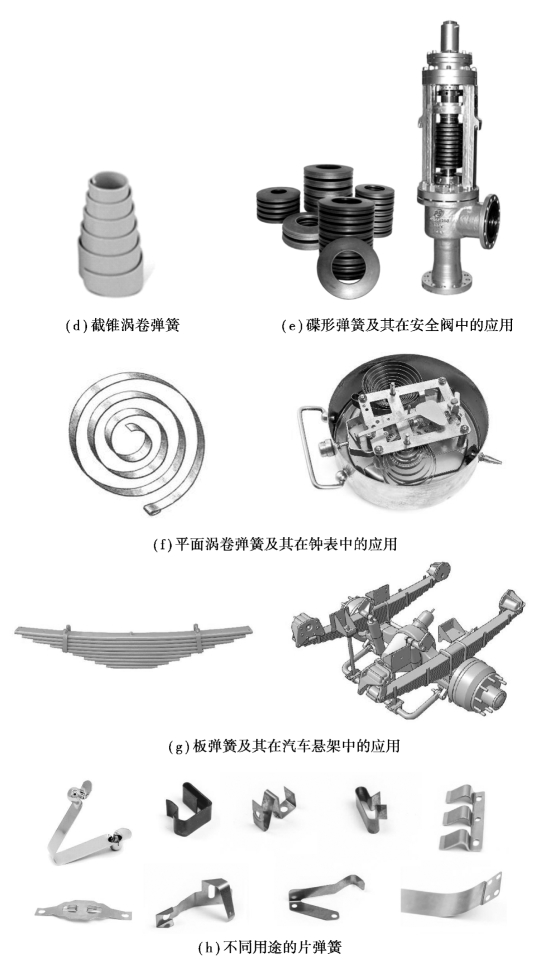

图7.66 弹簧的种类
弹簧表示法（GB/T4459.4—2003）
1）螺旋弹簧的画法
①在平行于螺旋弹簧轴线的投影面的视图中，其各圈的轮廓应画成直线，并按表7.10~表7.12的形式绘制。
②螺旋弹簧均可画成右旋，对必须保证的旋向要求应在“技术要求”中注明。
③螺旋压缩弹簧，如要求两端并紧且磨平时，不论支承圈的圈数多少和末端贴紧情况如何，均按表7.10形式绘制。必要时也可按支承圈的实际结构绘制。
④螺旋拉伸弹簧按表7.11的形式绘制。圆柱螺旋扭转弹簧按表7.12的形式绘制。截锥涡卷弹簧（用带材制成的截锥螺旋弹簧）按表7.13的形式绘制。
⑤有效圈数在4圈以上的螺旋弹簧中间部分可以省略，见表7.10~表7.13。圆柱螺旋弹簧中间部分省略后，允许适当缩短图形的长度。截锥涡卷弹簧中间部分省略后用细实线相连，见表7.13。
弹簧的常用术语及代号

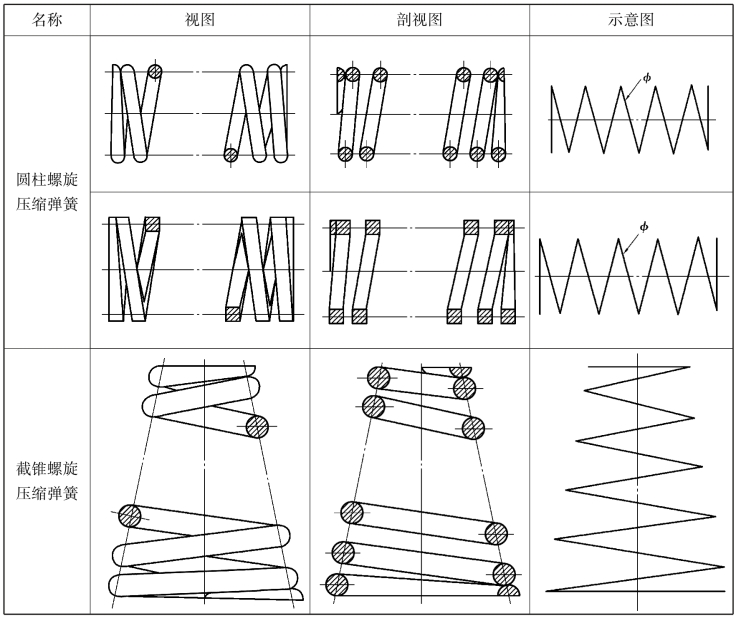

表7.10 螺旋压缩弹簧的画法 （摘自GB/T4459.4—2003）

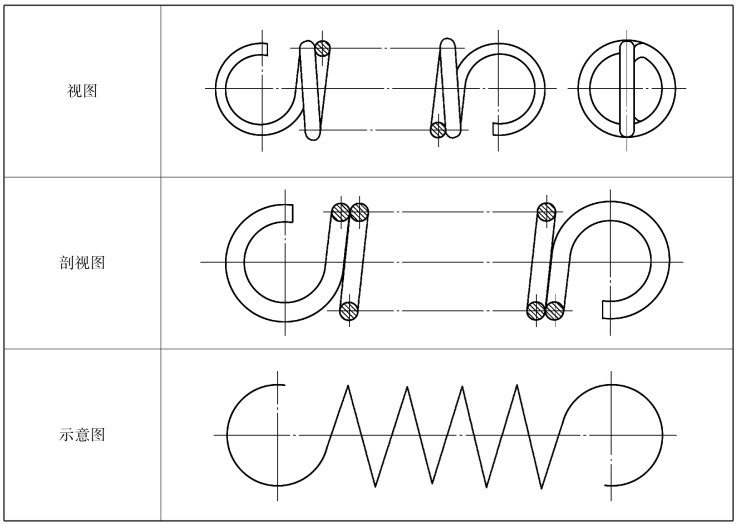

表7.11 圆柱螺旋拉伸弹簧的画法 （摘自GB/T4459.4—2003）

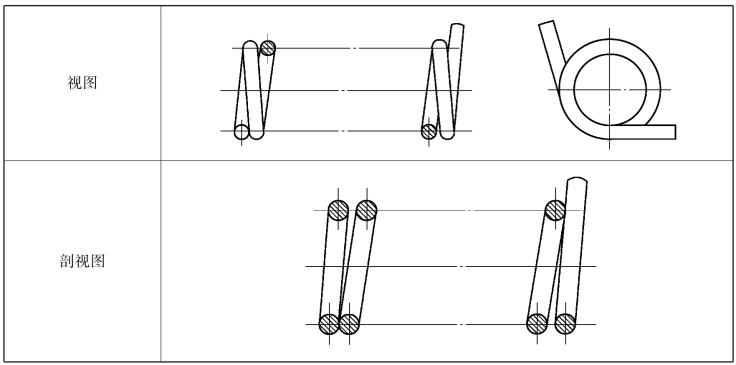

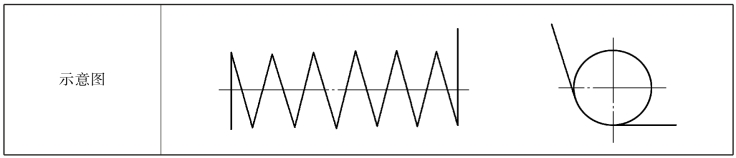

表7.12 圆柱螺旋扭转弹簧的画法 （摘自GB/T4459.4—2003）
续表

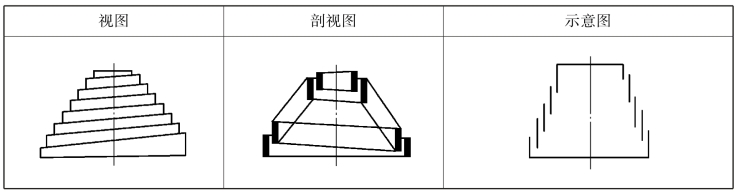

表7.13 截锥涡卷弹簧的画法 （摘自GB/T4459.4—2003）
2）蝶形弹簧的画法
碟形弹簧按表7.14的形式绘制。

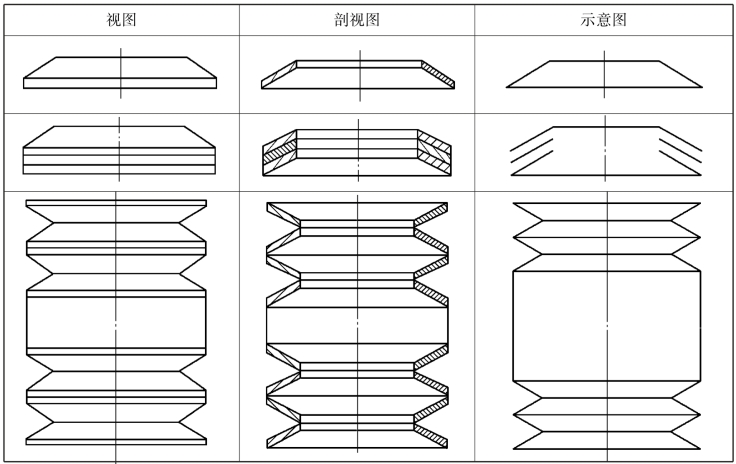

表7.14 蝶形弹簧的画法 （摘自GB/T4459.4—2003）
3）平面涡卷弹簧的画法
平面涡卷弹簧按表7.15的形式绘制。

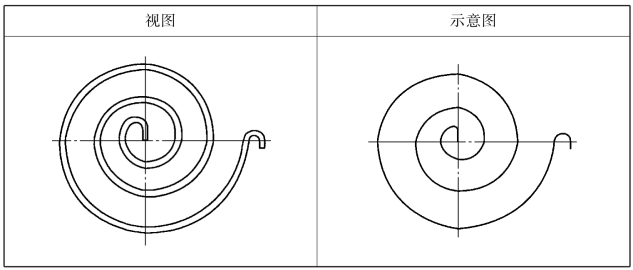

表7.15 平面涡卷弹簧的画法 （摘自GB/T4459.4—2003）
4）板弹簧的画法
弓形板弹簧由多种零件组成，其画法如图7.81所示。汽车用板弹簧的技术要求、试验方法和检验规则可参阅国家标准GB/T19844—2005中的有关规定。板弹簧的材料可从国家标准GB/T1222—2016中选用。
5）片弹簧的画法
片弹簧的视图一般按自由状态下的形状绘制。
6）装配图中弹簧的画法
装配图中弹簧的画法规定如下：
①被弹簧挡住的结构一般不画出，可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起，如图7.67所示。

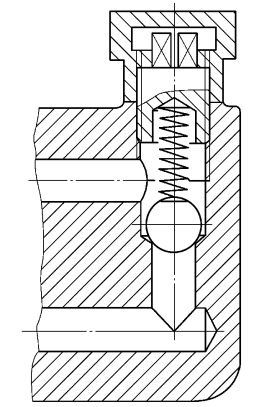

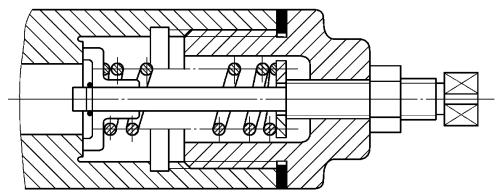

图7.67 装配图中的圆柱螺旋压缩弹簧画法
②型材尺寸较小（直径或厚度在图形上等于或小于2mm）的螺旋弹簧、碟形弹簧、片弹簧允许用示意图表示，如图7.66、图7.68、图7.69所示。当弹簧被剖切时，也可用涂黑表示，如图7.70所示。
③被剖切弹簧的截面尺寸在图形上等于或小于2mm，并且弹簧内部还有零件，为了便于表达，可用图7.67的示意图形式表示。
④四束以上的碟形弹簧，中间部分省略后用细实线画出轮廓范围，如图7.68所示。(www.daowen.com)
⑤板弹簧允许只画出外形轮廓，如图7.71、图7.72所示。
⑥平面涡卷弹簧的装配图画法如图7.73所示。
图7.68 装配图中的圆柱螺旋弹簧示意画法（一）
图7.69 装配图中的圆柱螺旋弹簧示意画法（二）

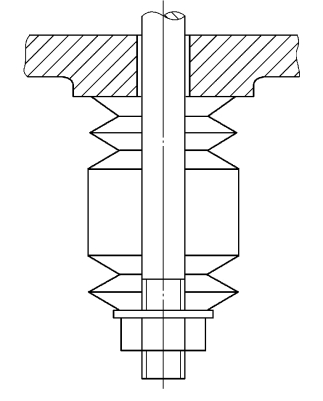

图7.70 装配图中的蝶形弹簧画法

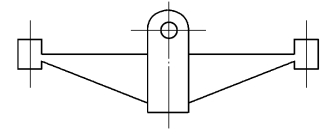

图7.71 装配图中的片弹簧画法

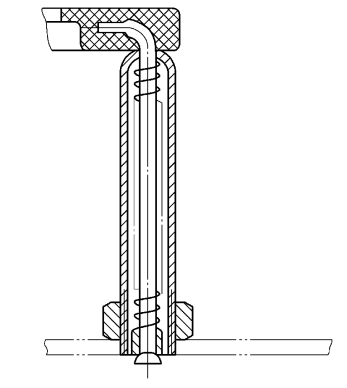

图7.72 装配图中型材尺寸较小的弹簧画法

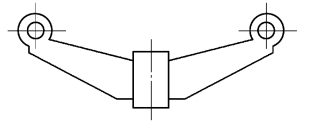

图7.73 装配图中的板弹簧画法（一）
图7.74 装配图中的板弹簧画法（二）

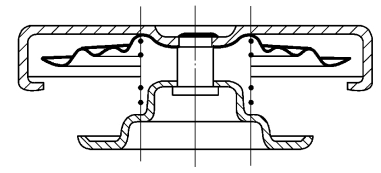

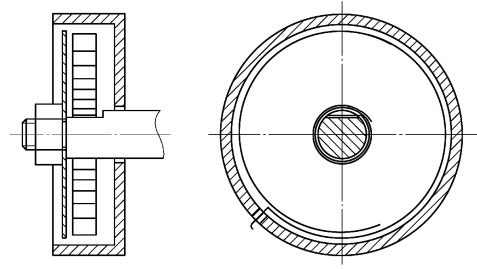

图7.75 装配图中的平面涡卷弹簧画法
7）弹簧图样格式
绘制弹簧图样的主要要求如下：
①弹簧的参数应直接标注在图形上，当直接标注有困难时可在“技术要求”中说明。
②一般用图解方式表示弹簧特性。圆柱螺旋压缩（拉伸）弹簧的机械性能曲线均画成直线，标注在主视图上方。圆柱螺旋扭转弹簧的机械性能曲线一般画在左视图上方，也允许画在主视图上方，性能曲线画成直线。机械性能曲线（或直线形式）用粗实线绘制。
③当某些弹簧只需给定刚度要求时，允许不画机械性能图，而在“技术要求”中说明刚度要求。
常用弹簧的图样格式如图7.76~图7.83所示。

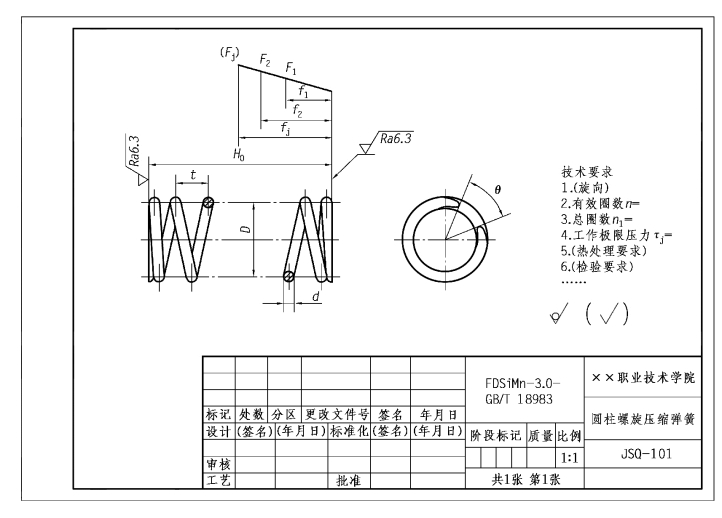

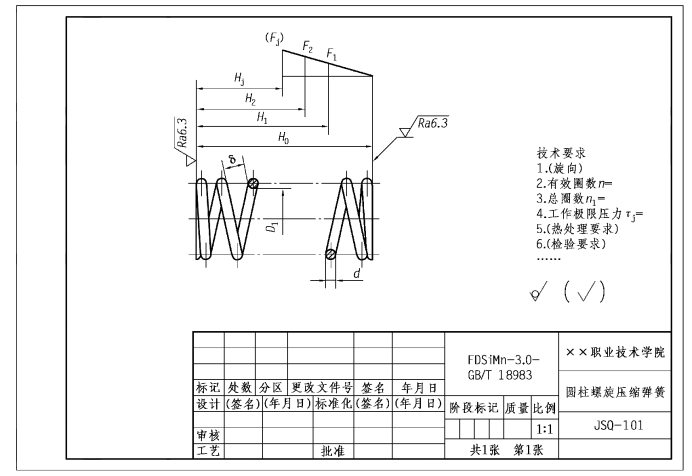

图7.76 圆柱螺旋压缩弹簧的图样格式（一）
图7.77 圆柱螺旋压缩弹簧的图样格式（二）

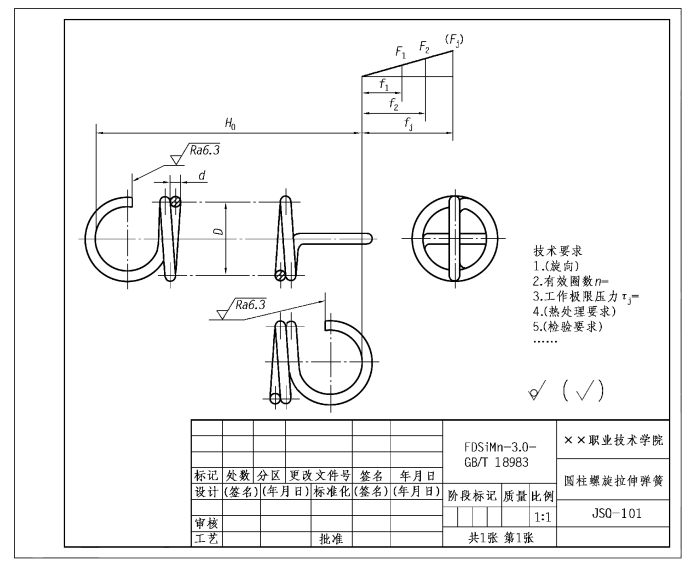

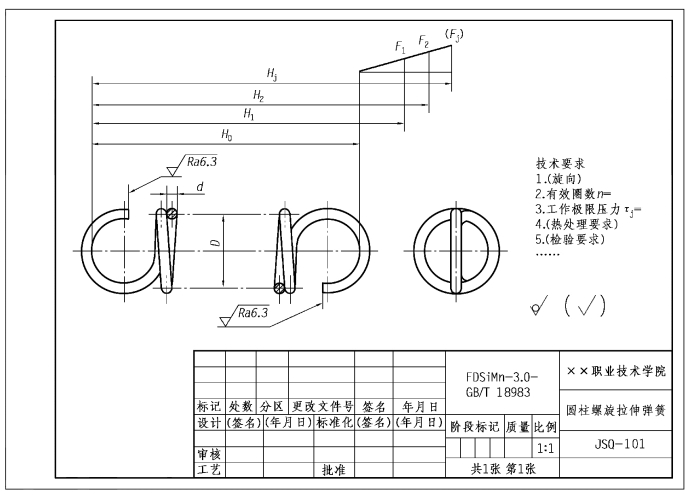

图7.78 圆柱螺旋拉伸弹簧的图样格式（一）
图7.79 圆柱螺旋拉伸弹簧的图样格式（二）

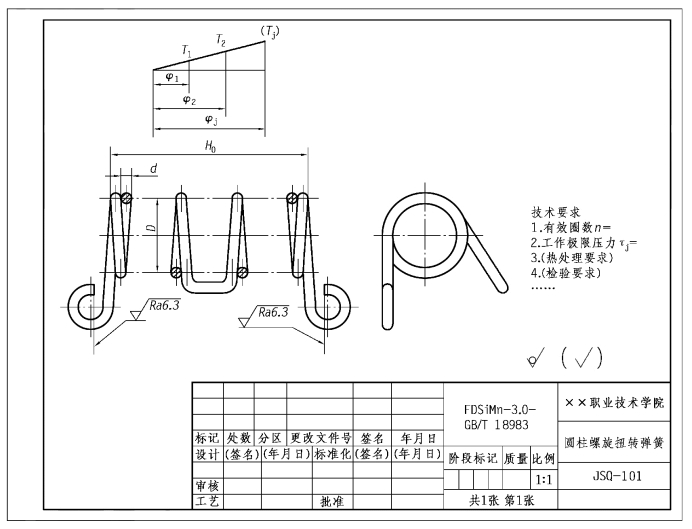

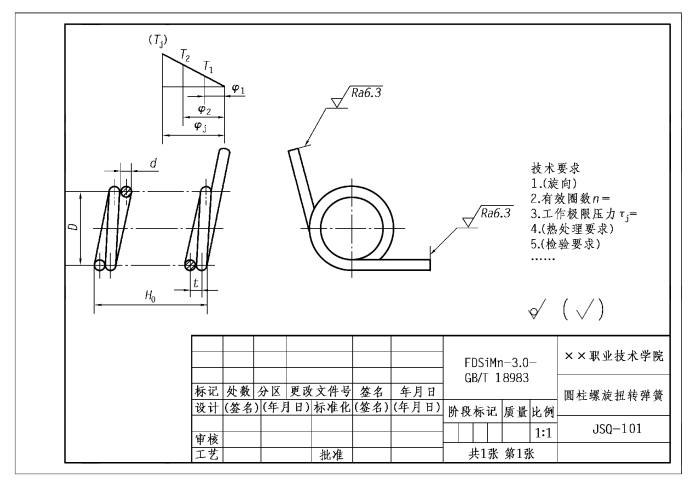

图7.80 圆柱螺旋扭转弹簧的图样格式（一）

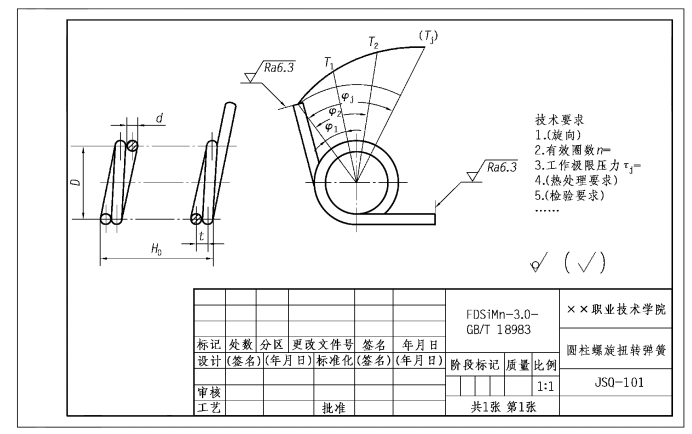

图7.81 圆柱螺旋扭转弹簧的图样格式（二）
图7.82 圆柱螺旋扭转弹簧的图样格式（三）

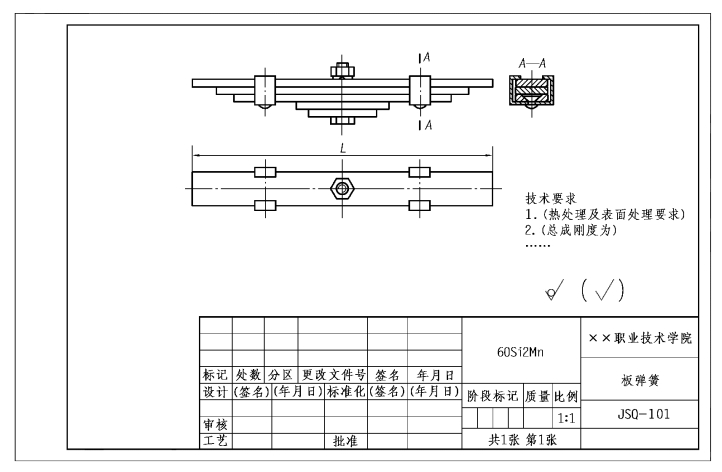

图7.83 板弹簧的图样格式
弹簧的常用术语及代号一
弹簧的常用术语及代号二
