整体式向心滑动轴承形式如图7.61所示。它由轴承座、整体轴瓦等组成。轴承座上面开有添加润滑油的螺纹孔。在轴瓦上开有进油孔，轴瓦内表面上有油沟。
整体式滑动轴承具有结构简单、制造方便、价格低的优点。但也存在以下缺点：
①由于轴瓦磨损而使轴承间隙过大时，无法调整轴承间隙。
②只能从轴颈端部装拆，对于重量大的轴或具有中间轴颈的轴，装拆非常困难，甚至无法装拆。

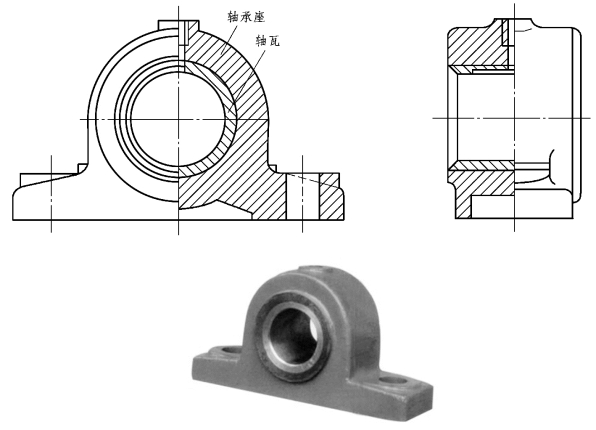

图7.61 整体式向心滑动轴承（整体有衬正滑动轴承座）
与整体式向心滑动轴承相关的主要机械行业标准：
《JB/T2560—2007 整体有衬正滑动轴承座 型式与尺寸》。
标记示例：
示例1：HZ030轴承座JB/T2560—2007
H—滑动轴承座
Z—整体正座
030—轴承座内径，单位为mm，d=30mm
2）剖分式向心滑动轴承（JB/T2561—2007，JB/T2562—2007，JB/T2563—2007）
剖分式向心滑动轴承形式如图7.62所示，主要包括轴承座、轴承盖、剖分式轴瓦和双头螺柱等零件。为使轴承盖与轴承座对中良好，在轴承盖与轴承座的中分面上做出阶梯形的榫口。轴承盖应适度压紧轴瓦，使轴瓦不能在轴承孔中转动。轴承盖上制有螺纹孔，以便安装油杯和油管。

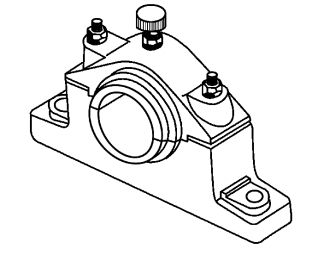

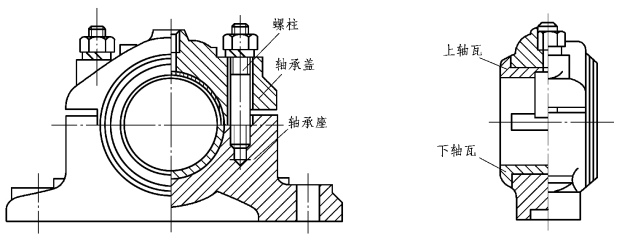

图7.62 剖分式向心滑动轴承（对开式二螺柱正滑动轴承座）
剖分式向心滑动轴承可径向安装，装拆方便，当轴瓦磨损后，可用减少剖分面处的垫片厚度来调整轴承间隙，因而得到广泛应用。
与剖分式向心滑动轴承相关的主要机械行业标准：
①《JB/T2561—2007对开式二螺柱正滑动轴承座 型式与尺寸》。
②《JB/T2562—2007对开式四螺柱正滑动轴承座 型式与尺寸》。
③《JB/T2563—2007对开式四螺柱斜滑动轴承座 型式与尺寸》。
标记示例：(www.daowen.com)
示例1：H2050轴承座JB/T2561—2007
H—滑动轴承座
2—轴承座螺柱数
050—轴承内径，单位为mm，d=50mm
示例2：H4080轴承座JB/T2562—2007
H—滑动轴承座
4—轴承座螺柱数
080—轴承内径，单位为mm，d=80mm
示例3：HX080轴承座JB/T2563—2007
H—滑动轴承座
X—斜座
080—轴承内径，单位为mm，d=80mm
3）自动调心式向心滑动轴承
如图7.63所示，自动调心式向心滑动轴承的轴瓦与轴承座为球面接触，可自动适应轴的变形，它主要适用于轴的刚度小、制造精度较低的场合。
4）推力滑动轴承
推力滑动轴承用于承受轴向载荷。如图7.64所示为一简单的推力滑动轴承结构，它由轴承座、球面推力轴瓦、径向轴瓦、轴颈等零件组成。
图7.63 自动调心式向心滑动轴承

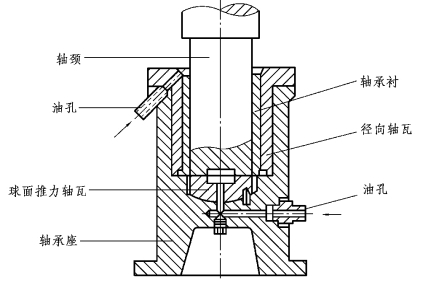

图7.64 推力滑动轴承
如图7.65所示为推力滑动轴承的轴颈结构形式。其中，实心式和空心式轴颈是端面受力，压力分布不均匀，润滑效果差，边缘磨损快。单环式轴颈的结构简单，润滑方便，用于低速和轻载场合。多环式轴颈的结构可承受较大的单向或双向载荷，但环数较多时，各环间载荷分布不均。

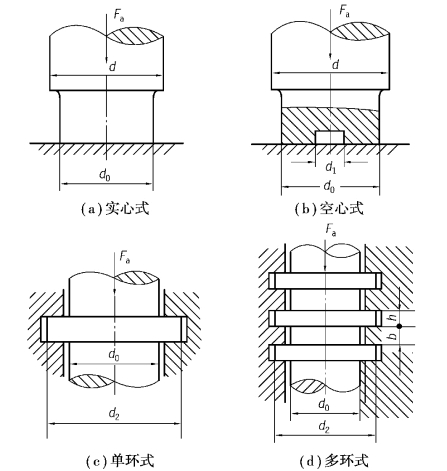

图7.65 推力滑动轴承的轴颈结构形式
