滚动轴承的分类

国家标准GB/T4459.7—2017规定了滚动轴承的表示法有3种，包括通用画法、特征画法和规定画法。本标准适用于在装配图中不需要确切地表示其形状和结构的标准滚动轴承，非标准滚动轴承也可参照采用。

1）基本规定

（1）图线

通用画法、特征画法及规定画法中的各种符号、矩形线框和轮廓线均用GB/T4457.4中规定的粗实线绘制。

（2）尺寸及比例

绘制滚动轴承时，其矩形线框或外形轮廓的大小应与滚动轴承的外形尺寸一致，并与所属图样采用同一比例。通用画法、特征画法及规定画法的尺寸比例示例可参见本章节“（6）通用画法、特征画法及规定画法的尺寸比例示例”的相关内容。（

3）剖面符号

在剖视图中，用通用画法或特征画法绘制滚动轴承时，一律不画剖面符号（剖面线）。

在采用规定画法绘制滚动轴承的剖视图时，轴承的滚动体不画剖面线，其各套圈等一般应画成方向和间隔相同的剖面线，如图7.51（a）所示。在不致引起误解时，也允许省略不画（图7.51，表7.5—表7.8）。

若其他零件或附件（偏心套、紧定套、挡圈等）与滚动轴承配套使用时，其剖面线应与轴承套圈的剖面线呈不同方向或不同间隔[图7.51（b）]。在不致引起误解时，也允许省略不画（图7.54）。

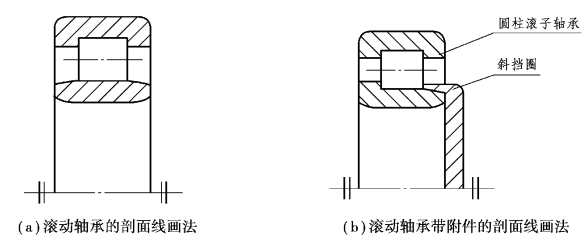

图7.51　滚动轴承的剖面符号

（4）采用通用画法或特征画法的原则

采用通用画法或特征画法绘制滚动轴承时，在同一图样中一般只采用其中一种画法。

2）通用画法

①在剖视图中，当不需要确切地表示滚动轴承的外形轮廓、载荷特性和结构特征时，可用矩形线框及位于线框中央正立的十字形符号表示，十字形符号不应与矩形线框接触，如图7.52（a）所示。通用画法一般应绘制在轴的两侧，如图7.52（b）所示。

②如需确切地表示滚动轴承的外形，则应画出其剖面轮廓，并在轮廓中央画出正立的十字形符号。十字形符号不应与剖面轮廓线接触，如图7.53所示。

③与滚动轴承配套使用的其他零件或附件，也可只画出其外形轮廓，如图7.54所示。

④当需要表示滚动轴承自带的防尘盖和密封圈时，可按如图7.55（a）和图7.55（b）所示进行绘制。当需要表示滚动轴承内圈或外圈无挡边时，可按图7.55（c）在十字形符号上附加一粗实线短画表示内圈或外圈无挡边的方向。

⑤在装配图中，为了表达滚动轴承的安装方法，可绘制出滚动轴承的某些零件，如图7.56所示。

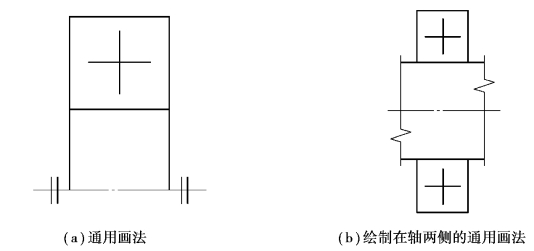

图7.52　通用画法

图7.53　画出外形轮廓的通用画法

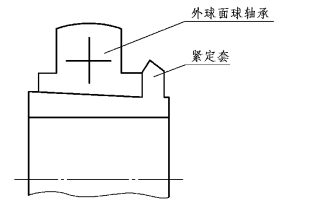

图7.54　滚动轴承附件按外形轮廓绘制的通用画法

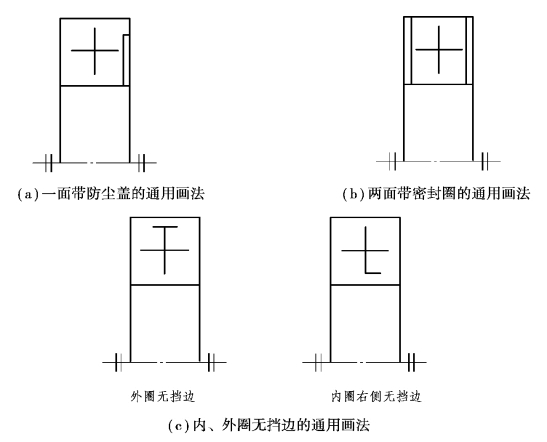

图7.55　滚动轴承防尘圈、密封圈和无挡边的通用画法

图7.56　绘制出滚动轴承某一零件的通用画法

3）特征画法

①在剖视图中，如需较形象地表示滚动轴承的结构特征时，可采用在矩形线框内画出其结构要素符号（表7.3）的方法表示，滚动轴承结构特征和载荷特性的要素符号组合见表7.4，滚动轴承的特征画法及其应用见表7.5~表7.8。特征画法应绘制在轴的两侧。

②在垂直于滚动轴承轴线的投影面的视图上，无论滚动体的形状（球、柱、针等）及尺寸如何，均可按照图7.57的方法绘制。

图7.57　滚动轴承轴线垂直于投影面的特征画法

③通用画法中的③~⑤的规定也适用于特征画法。

4）规定画法

①必要时，在滚动轴承的产品图样、产品样本、产品标准、用户手册和使用说明书中可采用表7.5~表7.8的规定画法绘制滚动轴承。

②在装配图中，滚动轴承的保持架及倒角等可省略不画。

③规定画法一般绘制在轴的一侧，另一侧按通用画法绘制。

5）滚动轴承表示法的应用示例

①滚动轴承特征画法中的结构要素符号见表7.3。(www.daowen.com)

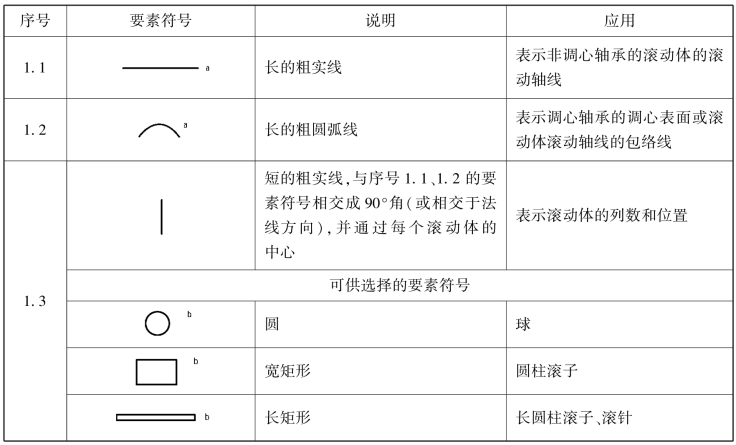

表7.3　滚动轴承特征画法中的结构要素符号　（摘自GB/T4459.7—2017）

注：a.根据轴承的类型，可以倾斜画出。
b.这些要素符号可代替短的粗实线表示滚动体。

②滚动轴承特征画法中要素符号的组合，见表7.4。

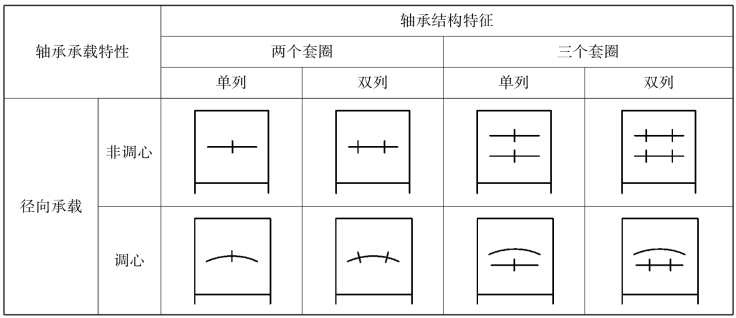

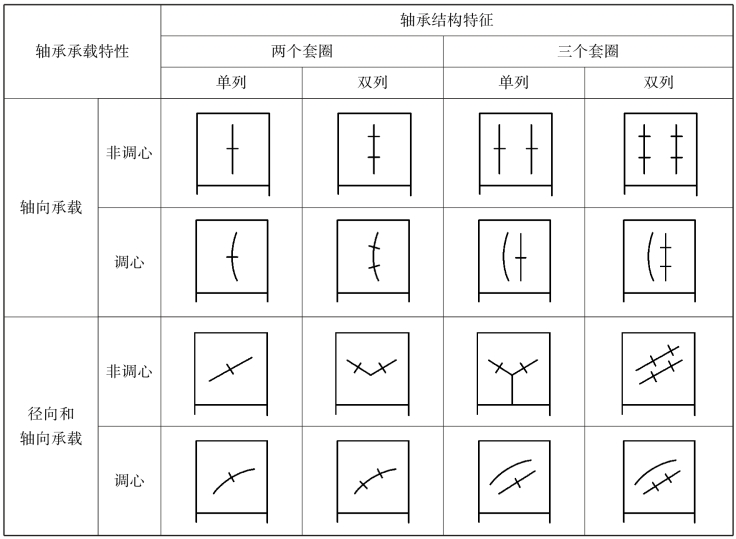

表7.4　滚动轴承特征画法中要素符号的组合　（摘自GB/T4459.7—2017）

续表

注：表中的滚动轴承，只画出了其轴线一侧的部分。

③球轴承和滚子轴承的特征画法及规定画法，见表7.5。

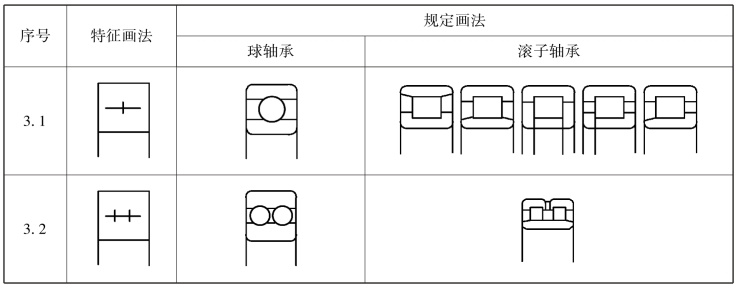

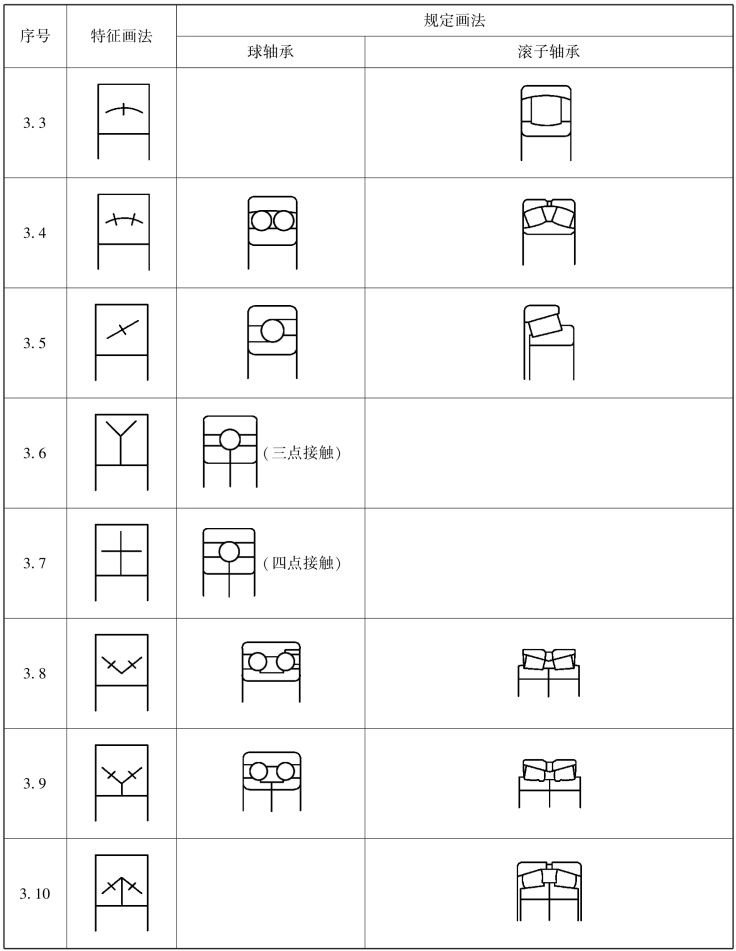

表7.5　球轴承和滚子轴承的特征画法及规定画法　（摘自GB/T4459.7—2017）

续表

④滚针轴承的特征画法及规定画法，见表7.6。

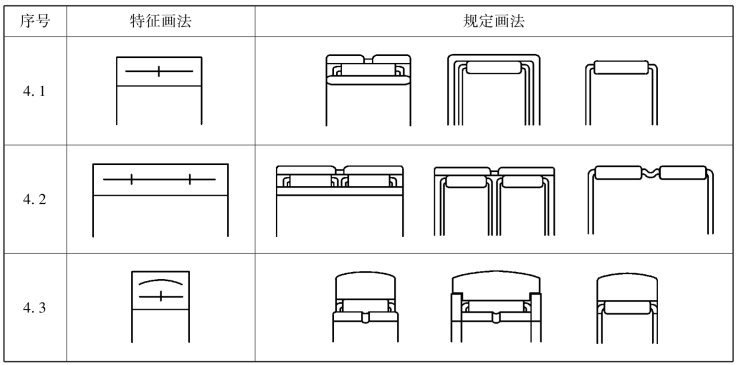

表7.6　滚针轴承的特征画法及规定画法　（摘自GB/T4459.7—2017）

⑤组合轴承的特征画法及规定画法，见表7.7。

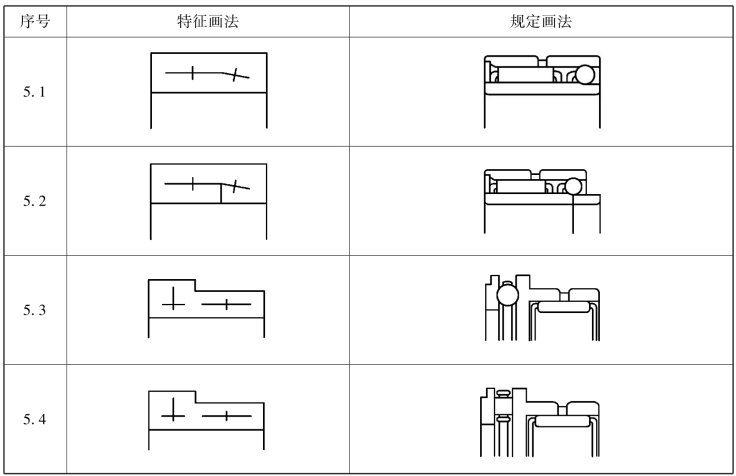

表7.7　组合轴承的特征画法及规定画法　（摘自GB/T4459.7—2017）

⑥推力轴承的特征画法及规定画法，见表7.8。

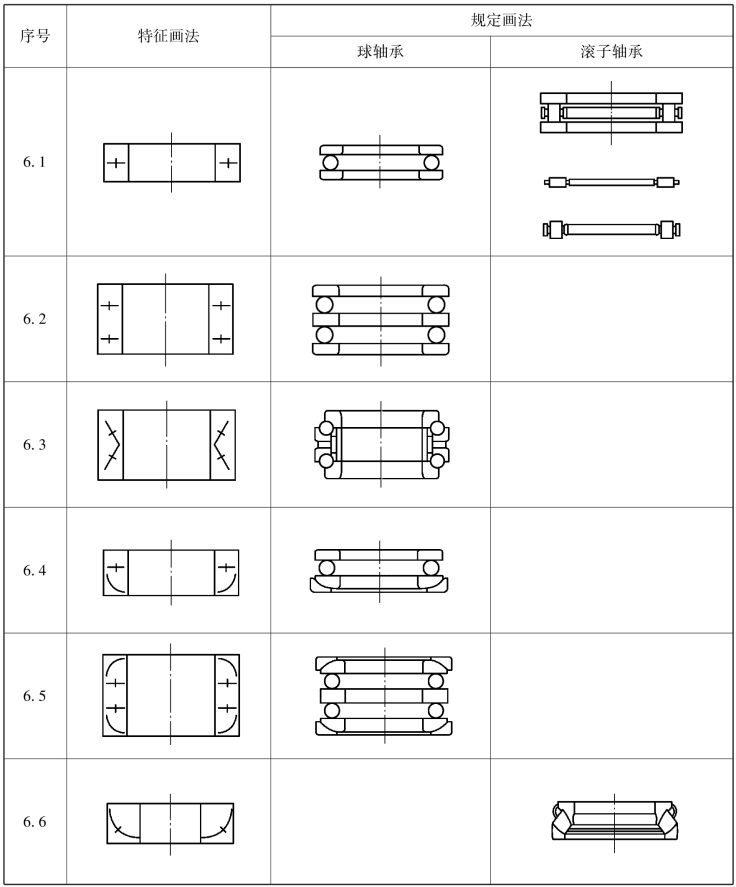

表7.8　推力轴承的特征画法及规定画法　（摘自GB/T4459.7—2017）

⑦滚动轴承表示法在装配图中的应用示例，如图7.58所示。

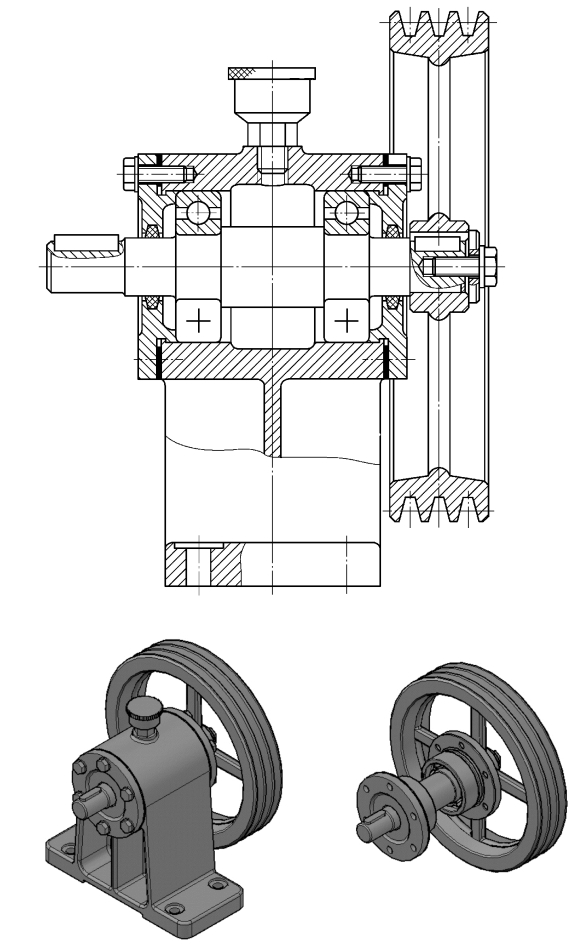

图7.58　滚动轴承表示法在装配图中的应用示例

6）通用画法、特征画法及规定画法的尺寸比例示例

（1）通用画法的尺寸比例示例

通用画法的尺寸比例示例，如图7.59所示。

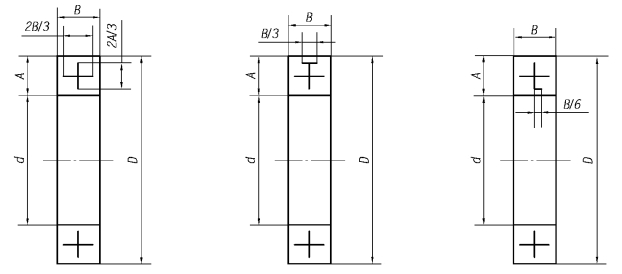

图7.59　通用画法的尺寸比例示例

（2）特征画法及规定画法的尺寸比例示例

特征画法及规定画法的尺寸比例示例，见表7.9。

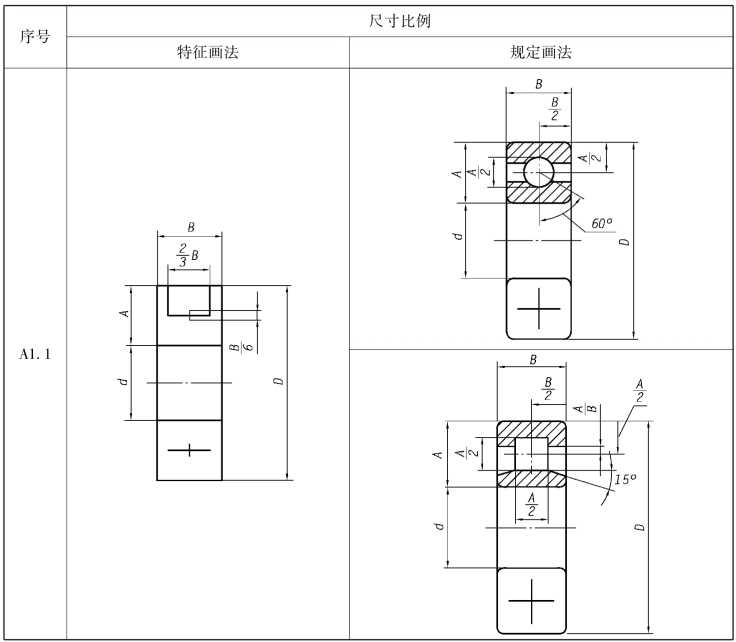

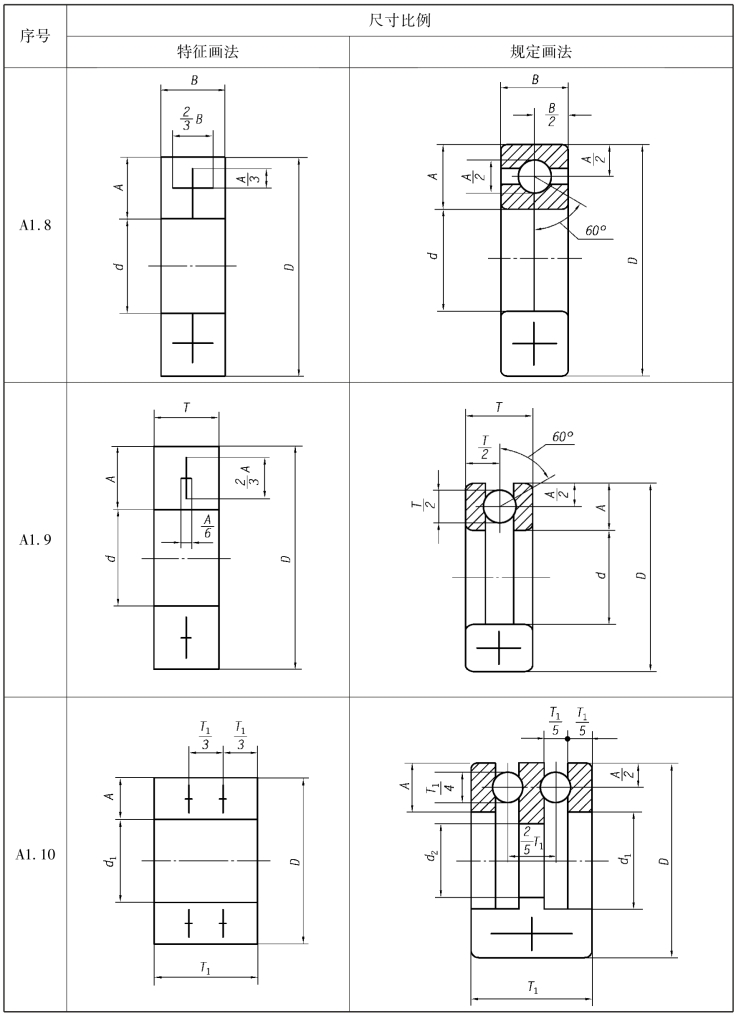

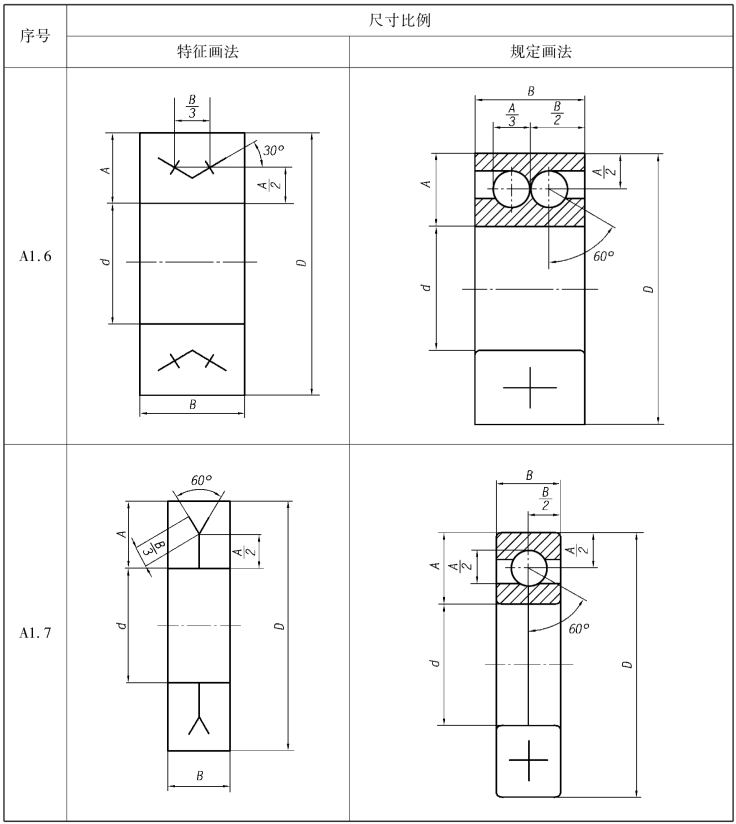

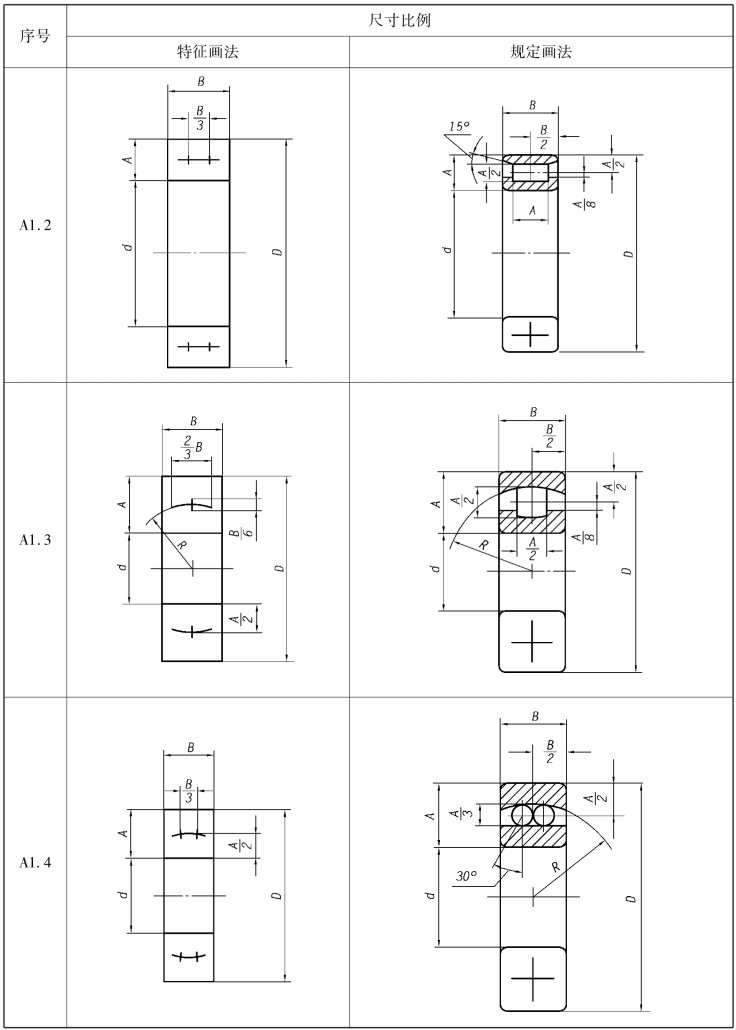

表7.9　特征画法及规定画法的尺寸比例示例　（摘自GB/T4459.7—2017）

续表

续表

续表

续表
