如图7.46所示,蜗杆和蜗轮通常用于垂直交叉的两轴之间的传动,蜗杆是主动件,蜗轮是从动件。蜗杆的齿数相当于螺杆上的线数,常用的有单线和双线蜗杆。蜗轮蜗杆传动,其传动比较大,且传动平稳,但效率较低。

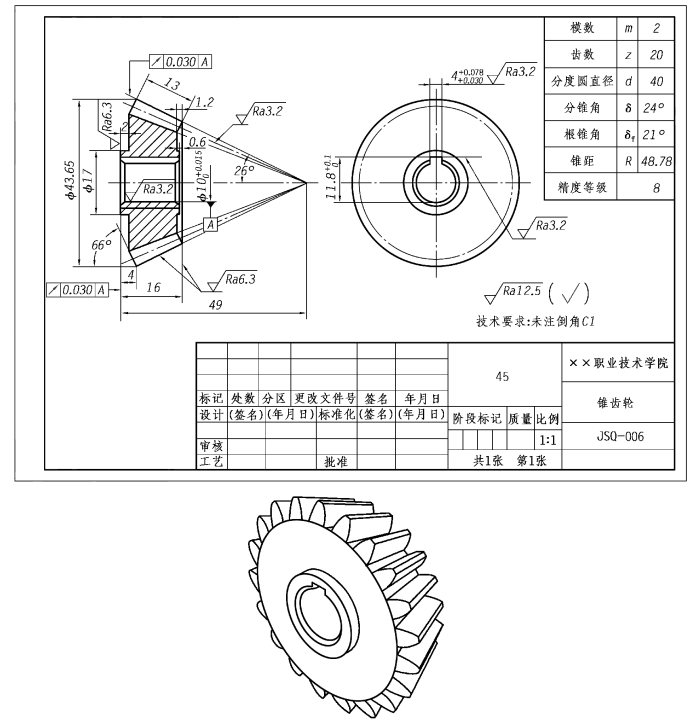

图7.45 单个直齿锥齿轮图样示例
图7.46 蜗杆蜗轮传动
与蜗杆和涡轮相关的主要国家标准
标准蜗杆蜗轮的表示法(GB/T4459.2—2003)
1)蜗杆的画法和图样示例
如图7.47所示,蜗杆轮齿的画法与圆柱齿轮画法基本相同。其中,齿顶线用粗实线绘制,分度线用细点画线绘制,齿根线用细实线绘制,也可省略不画。(www.daowen.com)

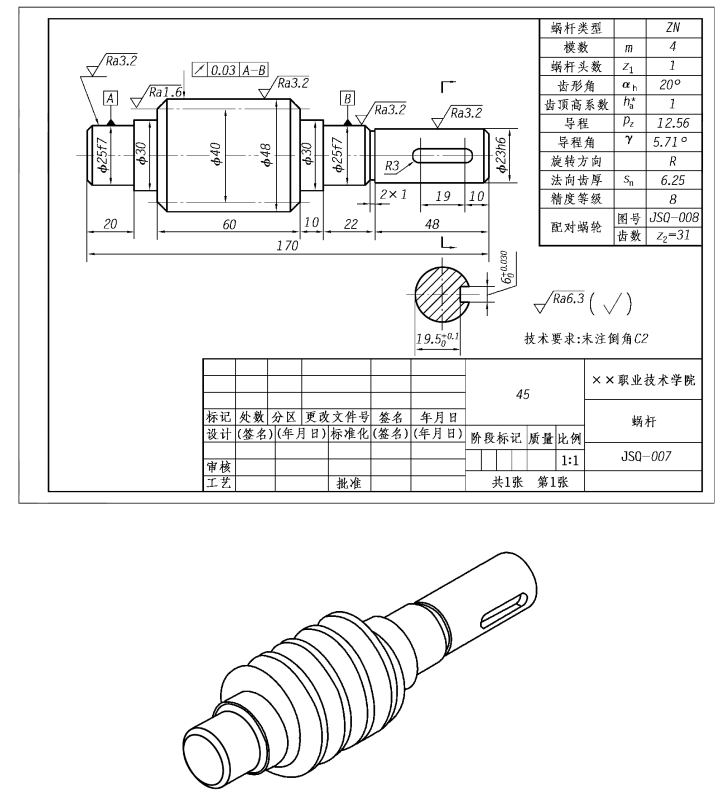

图7.47 蜗杆的图样示例
2)蜗轮的画法和图样示例
如图7.48所示,蜗轮轮齿画法与圆柱齿轮画法基本相同。在投影为圆的视图中,用粗实线画蜗轮顶圆,用细点画线画蜗轮分度圆,蜗轮喉圆和蜗轮齿根圆省略不画。

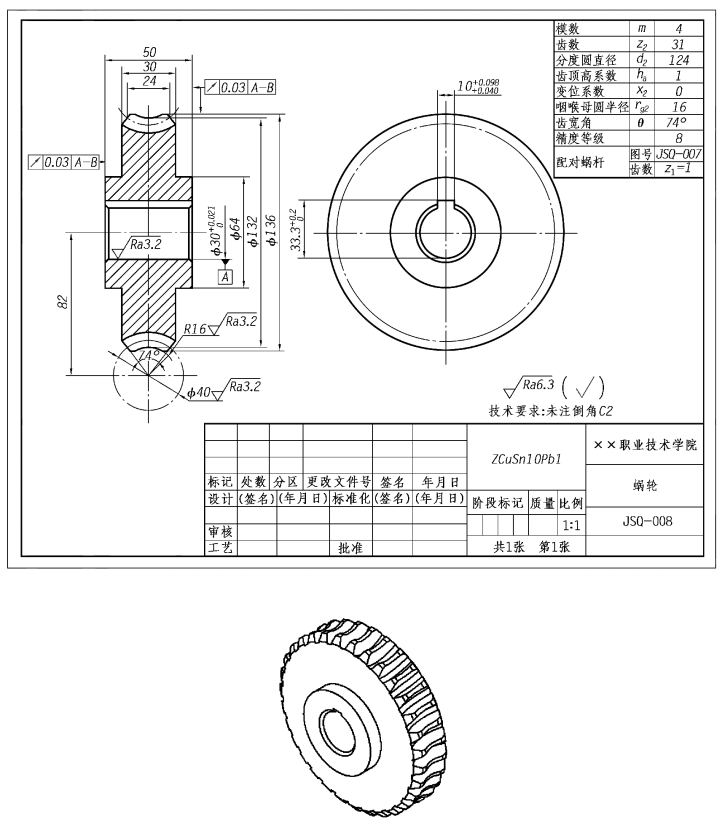

图7.48 蜗轮的图样示例
3)蜗杆、蜗轮啮合画法
在蜗杆投影为圆的视图上,蜗轮与蜗杆重合的部分,只画蜗杆不画蜗轮,蜗轮被挡住的部分可省略不画。在蜗轮投影为圆的视图上,啮合区内蜗杆的节线与蜗轮的分度圆画成相切。如图7.49(a)所示为啮合的外形视图画法,图7.49(b)为啮合的剖视图画法。

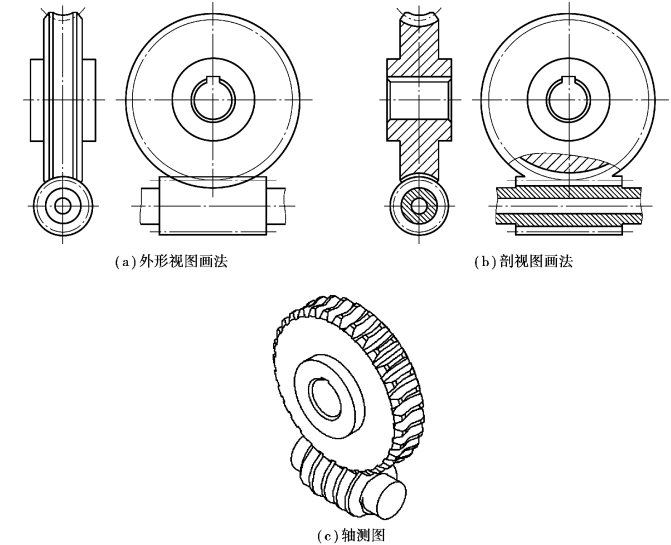

图7.49 蜗杆、蜗轮啮合画法
