分度曲面为圆锥面的齿轮称为锥齿轮。分度圆锥面齿线为直母线的锥齿轮称为直齿锥齿轮。齿线是曲线而不是斜线的锥齿轮称为弧齿锥齿轮。齿线为非圆柱螺旋线的锥齿轮称为斜齿锥齿轮。本节主要介绍直齿锥齿轮的基本术语、标准直齿锥齿轮几何尺寸的计算和直齿锥齿轮的表示法。

直齿锥齿轮的表示法（GB/T4459.2—2003）

1）单个直齿锥齿轮的画法

如图7.43所示，单个直齿锥齿轮的表示一般用两个视图，其中一个视图画成全剖视图或半剖视图，另一个投影为圆的视图应将键槽的位置和形状表示出来。

直齿锥齿轮相关标准

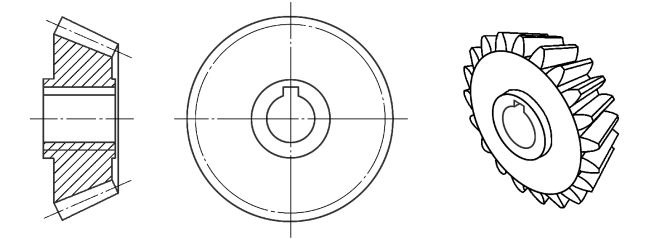

图7.43　单个直齿锥齿轮的画法

单个直齿锥齿轮的画法一般规定如下：

①齿顶圆和齿顶线用粗实线绘制，如图7.43所示。

②分度圆和分度线用细点画线绘制，如图7.43所示。

③齿根圆和齿根线用细实线绘制，也可省略不画；在剖视图中，齿根线用粗实线绘制，如图7.43所示。(www.daowen.com)

④在剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖处理，如图7.43所示。

2）直齿锥齿轮副的啮合画法

两个标准直齿锥齿轮啮合时，两个分度圆锥应相切，啮合部分与圆柱齿轮啮合画法相同，主视图一般采用全剖视图，如图7.44所示。

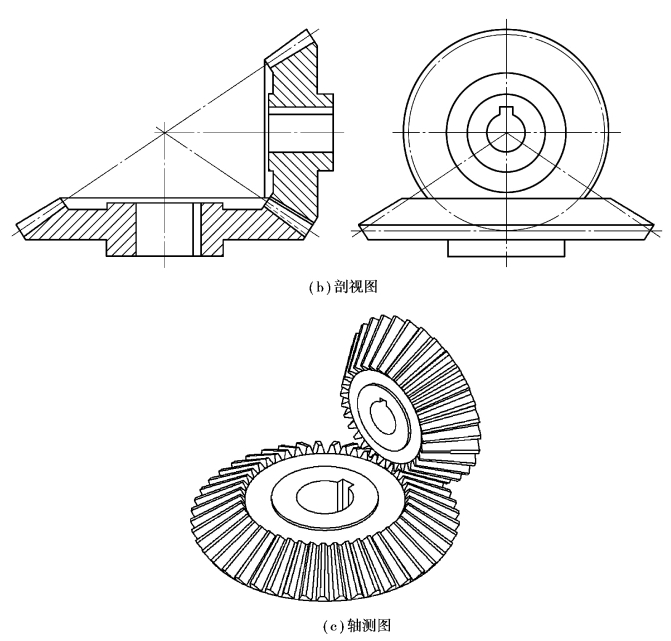

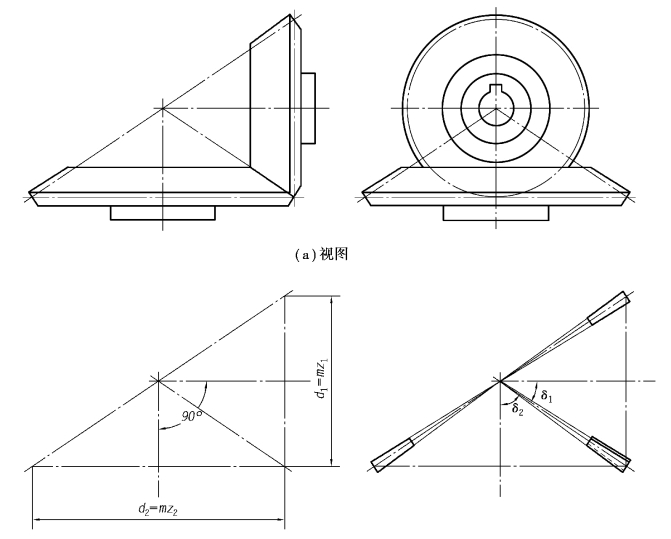

图7.44　直齿锥齿轮副的啮合画法

直齿锥齿轮副的啮合画法一般规定如下：

①在平行于锥齿轮轴线的投影面的视图中，啮合区的齿顶线不需画出，节线用粗实线绘制，其他处的节线用细点画线绘制，如图7.44（a）所示。

②在锥齿轮的剖视图中，当剖切平面通过两啮合齿轮的轴线时，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用虚线绘制，也可省略不画，如图7.44（b）所示。

③在剖视图中，当剖切平面不通过啮合齿轮的轴线时，齿轮一律按不剖绘制。

3）直齿锥齿轮图样示例

直齿锥齿轮图样示例，如图7.45所示。
