渐开线圆柱齿轮是齿轮中的一种，其齿形由渐开线和过渡线组成，具有角速不变的优点。

圆柱齿轮的相关标准

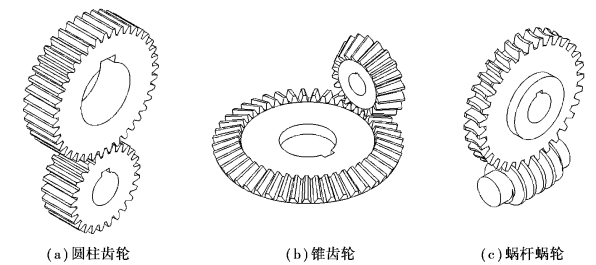

图7.33　常见齿轮的种类

渐开线圆柱齿轮的表示法（GB/T4459.2—2003）

渐开线圆柱齿轮的齿廓曲线为渐开线，为了简化作图，一般使用规定画法。国家标准GB/T4459.2—2003规定了齿轮的表示法，本规定适用于机械图样中齿轮的绘制。

1）单个渐开线圆柱齿轮的画法

如图7.34所示，单个渐开线圆柱齿轮的表示一般只采用两个视图，一个视图画成全剖视图或半剖视图，另一个投影为圆的视图应将键槽的位置和形状表示出来。

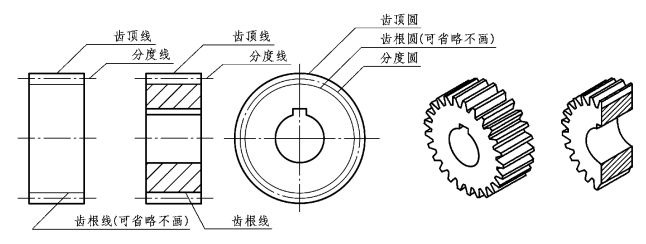

图7.34　单个渐开线圆柱齿轮的画法

单个渐开线圆柱齿轮的画法一般规定如下：

①齿顶圆和齿顶线用粗实线绘制，如图7.34所示。

②分度圆和分度线用细点画线绘制，如图7.34所示。

③齿根圆和齿根线用细实线绘制，也可省略不画；在剖视图中，齿根线用粗实线绘制，如图7.34所示。

④在剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖处理，如图7.34所示。

⑤如需表明齿形，可在图形中用粗实线画出一个或两个齿；或用适当比例的局部放大图表示，如图7.35所示。

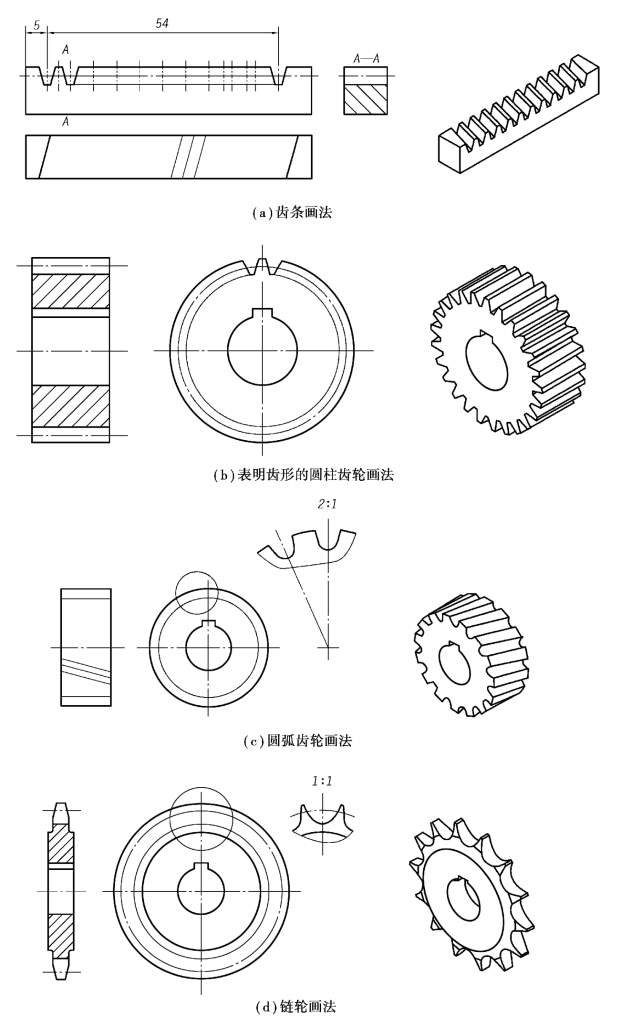

图7.35　需要表明齿形的齿条、齿轮和链轮的画法

⑥当需要表示齿线的特征时，可用3条与齿线方向一致的细实线表示，如图7.36所示。直齿则不需表示。

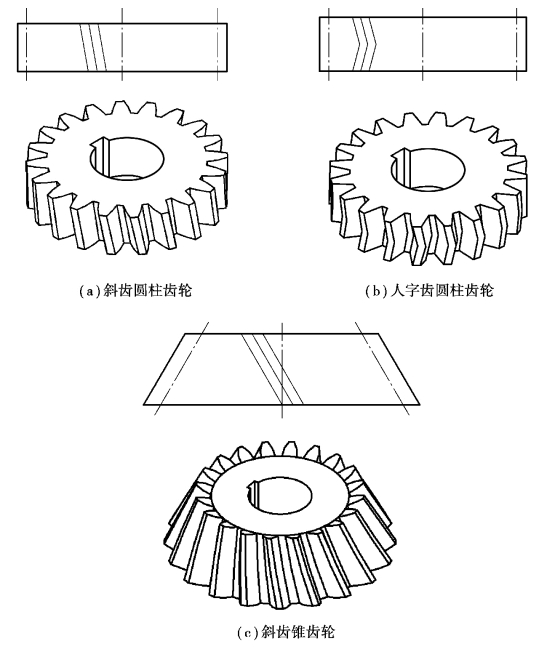

图7.36　齿线的表示法

⑦圆弧齿轮的画法如图7.35（c）所示。

2）渐开线圆柱齿轮副的啮合画法

①在垂直于圆柱齿轮轴线的投影面的视图中，啮合区内的齿顶圆均用粗实线绘制，如图7.37所示，其省略画法如图7.37（b）所示。

②在平行于圆柱齿轮的投影面的视图中，啮合图的齿顶线不需画出，节线用粗实线绘制，其他处的节线用细点画线绘制，如图7.38所示。

③在圆柱齿轮啮合的剖视图中，当剖切平面通过两啮合齿轮的轴线时，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用虚线绘制，也可省略不画，如图7.37所示。(www.daowen.com)

④在剖视图中，当剖切平面不通过啮合齿轮的轴线时，齿轮一律按不剖绘制，如图7.39所示。

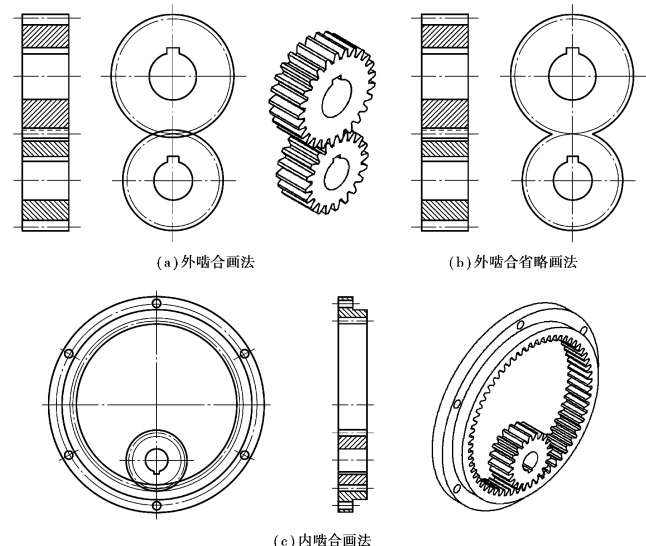

图7.37　圆柱齿轮副的啮合画法

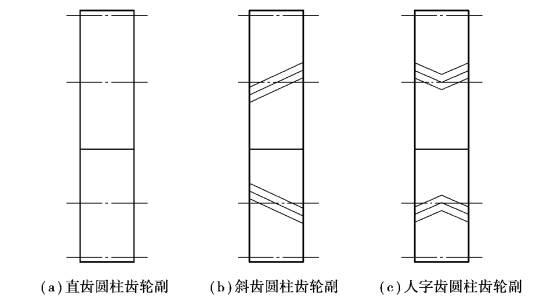

图7.38　圆柱齿轮副的啮合画法

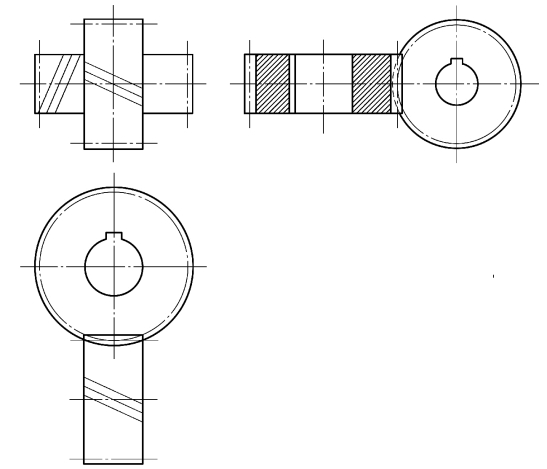

图7.39　轴线垂直交错的螺旋齿轮副的啮合画法

3）渐开线圆柱齿轮图样示例

渐开线圆柱齿轮的零件图应按零件图的全部内容绘制和标注，并且在其零件图的右上角画出有关齿轮的啮合参数和检验精度的表格并注明有关参数。其中轮齿部分的尺寸应注出齿顶圆直径和分度圆直径，齿根圆直径不用标注。图7.40为单个直齿渐开线圆柱齿轮的图样范例。

4）齿轮齿条副的啮合画法

如图7.41所示，齿轮与齿条啮合的画法与两圆柱齿轮啮合的画法基本相同，齿条的齿顶圆、分度圆、齿根圆都为直线。

5）渐开线标准直齿圆柱齿轮的测绘

对渐开线标准直齿圆柱齿轮的实物进行测绘，重点是测绘轮齿部分，然后根据表7.3计算该齿轮的主要参数及各部分的尺寸，并绘制齿轮的工作图。步骤如下：

①数出齿数z。

②测量齿顶圆直径da。齿数为偶数时，可直接得da。齿数为奇数时，量出轴孔直径D和齿顶到轴孔的距离K，则da=D+2K（图7.42）。

③根据公式m=da/（z+2）计算出模数m，根据表7.2选取相近的标准模数。

④按选取的标准模数，根据表7.3计算轮齿的基本尺寸。

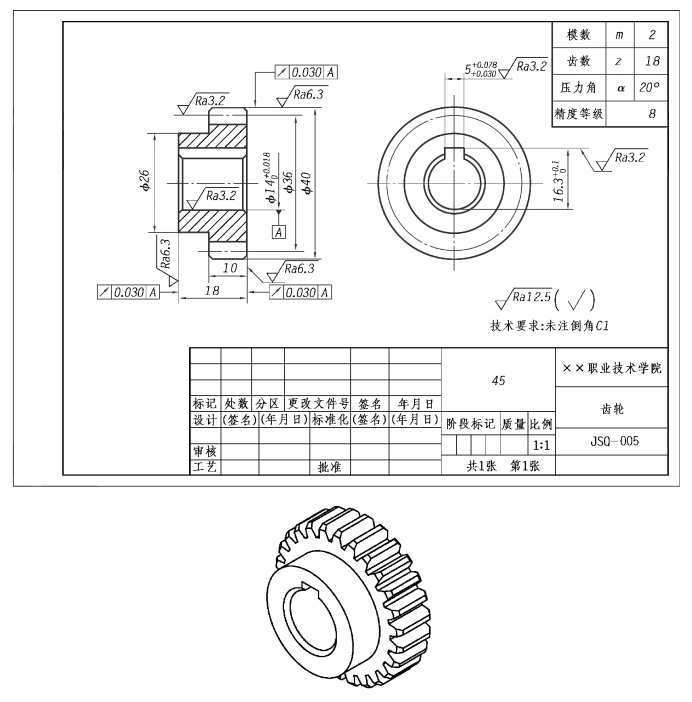

图7.40　单个直齿渐开线圆柱齿轮图样示例

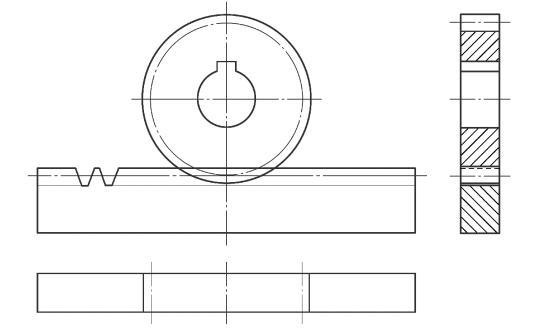

图7.41　齿轮齿条副的啮合画法

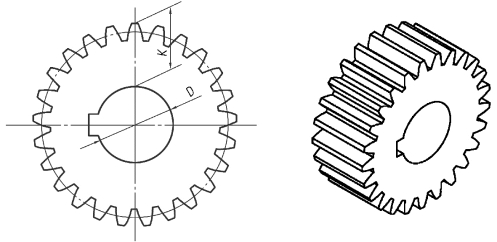

图7.42　齿顶圆的测量

⑤测量齿轮其他部分的尺寸。

⑥绘制渐开线标准直齿圆柱齿轮的零件图（参考图7.40）。
