常用紧固件有螺栓、螺柱、螺母、螺钉、垫圈、铆钉和挡圈等，这些零件均已标准化，它们各部分的结构和尺寸都可从有关国家标准中查出。紧固件通常由专业工厂成批生产，不单独制造，使用时可直接按规格购买。因此，熟练使用国家标准查询常用紧固件的结构形式及画法是很重要的。
1）查表画法
在画图时，紧固件各部分的尺寸可从对应的国家标准中直接查出，这种按查表获得紧固件尺寸的画图方法称为查表画法。下面介绍几种常用紧固件的查表画法，详细内容见二维码。
2）螺纹紧固件在装配图中的画法（GB/T4459.1—1995）
（1）一般规定
如图7.20—图7.24所示，常用螺纹紧固件的连接形式有螺栓连接、双头螺柱连接、螺钉连接等。螺纹紧固件连接画法的一般规定如下：
①相邻两零件表面接触时，只画一条粗实线，如图7.20—图7.24所示。
②两零件表面不接触时，应画成两条线，如间隙太小，可夸大画出，如图7.20—图7.24所示。
紧固件的标记方法
③在剖视图中，相邻两个被连接件的剖面线方向应相反，必要时也可相同，但要相互错开或间隔不等，如图7.20—图7.24所示。
④一张图上，同一零件的剖面线在各个剖视图中的方向应相同、间隔应相等，如图7.20—图7.24所示。
⑤在装配图中，当剖切平面通过螺杆的轴线时，对螺柱、螺栓、螺钉、螺母及垫圈等均应按未剖切绘制，如图7.20~图7.24所示。
⑥在装配图中，螺纹紧固件的工艺结构，如倒角、退刀槽、缩颈、凸肩等均可省略不画，如图7.20（b）、图7.21（b）、图7.22（b）和图7.23（b）所示。
⑦在装配图中，不穿通的螺纹孔可不画出钻孔深度，仅按有效螺纹部分的深度（不包括螺尾）画出，如图7.21（b）、图7.22和图7.23所示。
（2）螺栓连接画法
螺栓连接适用于连接两个允许钻成通孔（孔内无螺纹）的零件。螺栓穿过两个被连接件上的通孔，加上垫圈，并拧紧螺母，就能把两个零件连接在一起，如图7.20所示。
几种常见紧固件的画法
图7.20 螺栓连接画法
（3）螺柱连接画法(www.daowen.com)
螺柱连接常用于被连接件之一不能加工成通孔的情况。较薄的被连接件加工成通孔，较厚的被连接件加工成螺孔。其连接由螺柱、螺母、垫圈组成，如图7.21所示。

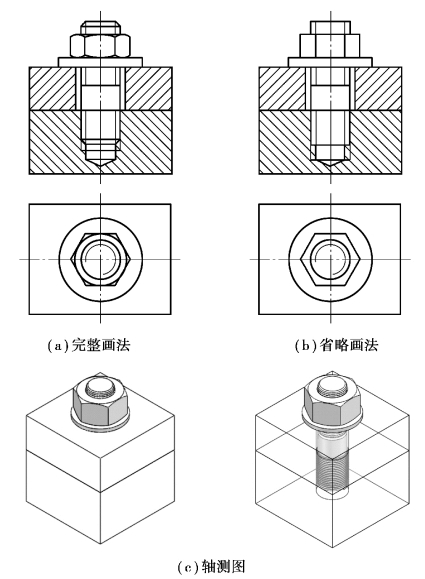

图7.21 双头螺柱连接画法
（4）螺钉连接画法
螺钉连接的适用情况与螺柱连接类似，但不用螺母，把两个被连接件之一加工成螺孔，而另一较薄的连接件加工成通孔。
螺钉按用途可分为连接螺钉和紧定螺钉两种。连接螺钉用于连接不经常拆卸和受力较小的零件，如图7.22和图7.23所示。紧定螺钉用于固定两个零件的相对位置，使它们不产生相对运动，如图7.24所示。
（5）螺栓、螺钉的头部及螺母等简化画法
在装配图中，常用螺栓、螺钉的头部及螺母等也可采用表7.2所列的简化画法，如图7.20（b）、图7.21（b）所示。

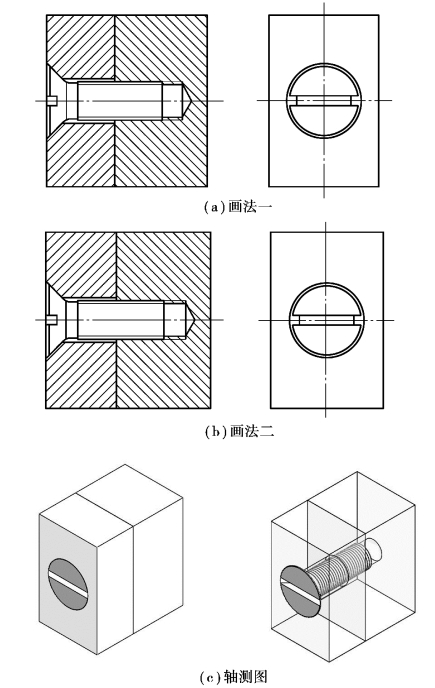

图7.22 开槽沉头螺钉连接画法

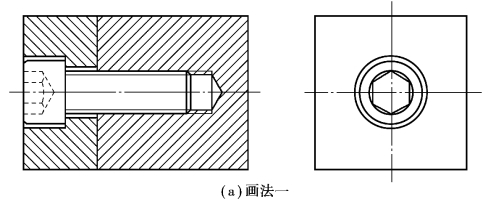

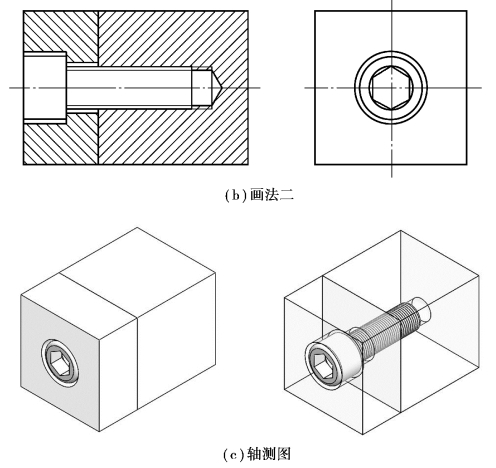

图7.23 内六角圆柱头螺钉连接画法

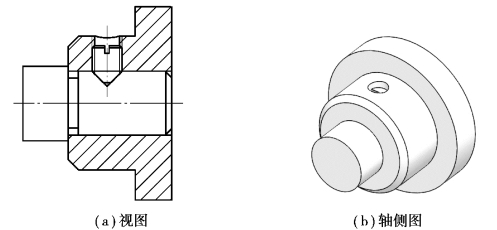

图7.24 开槽锥端紧定螺钉连接画法

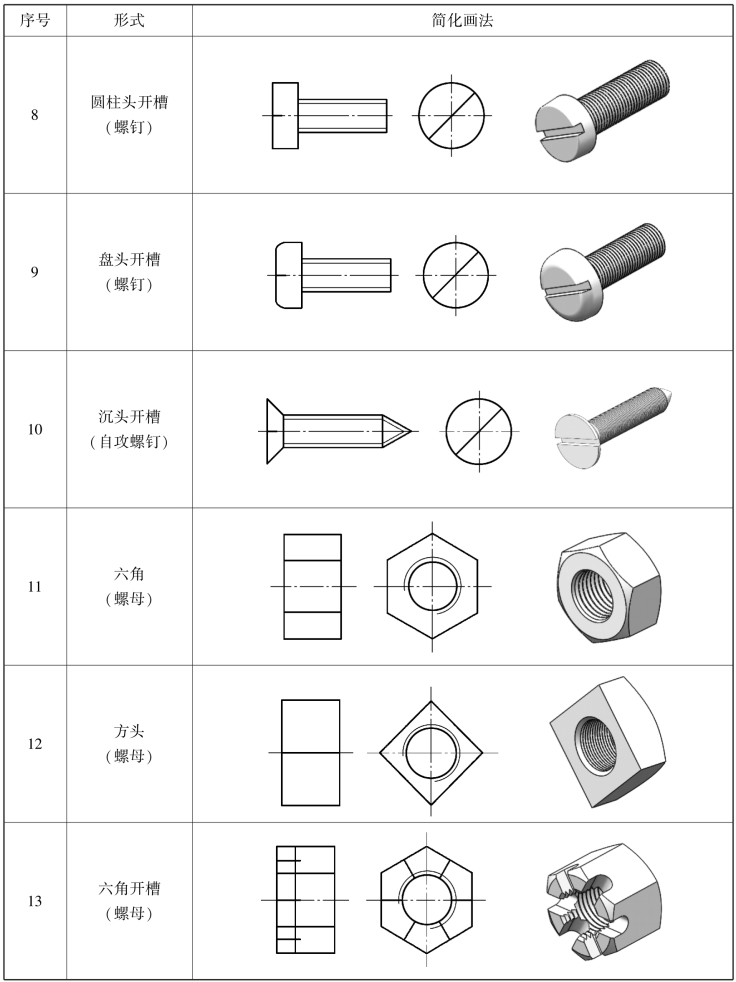

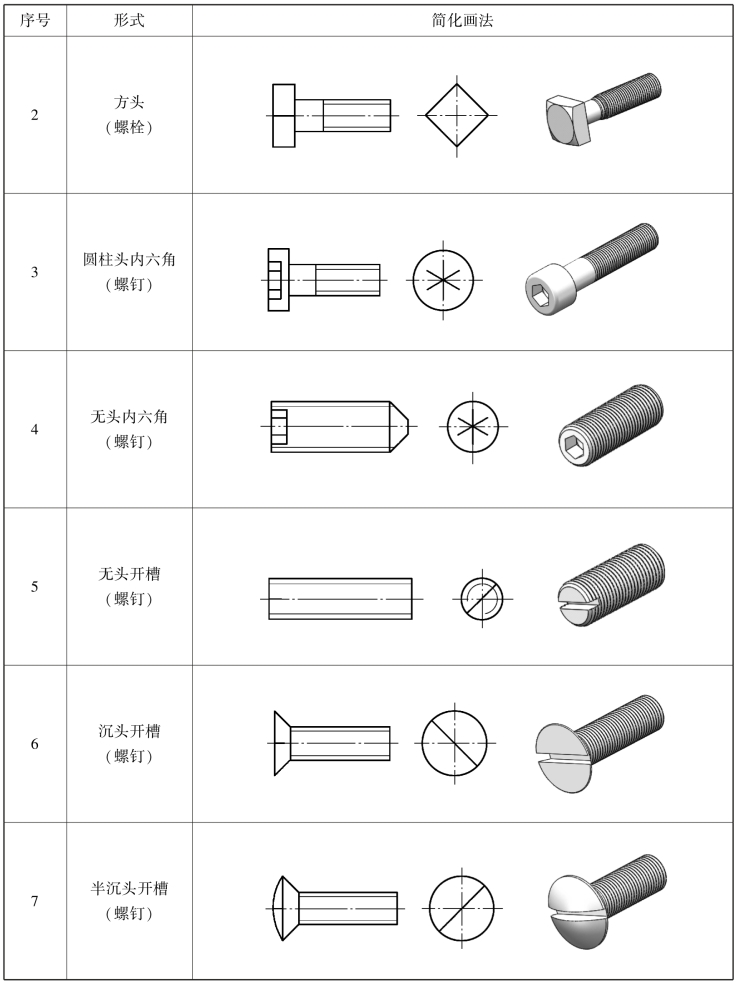

表7.2 常用螺栓、螺钉的头部及螺母的简化画法 （摘自GB/T4459.1—1995）
续表
续表
续表
