1）螺纹的基本表示法

①螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出，如图7.10和图7.11所示。

在垂直于螺纹轴线的投影面的视图中，表示牙底圆的细实线只画约3/4圈（空出约1/4圈的位置不作规定），此时，螺杆或螺孔处的倒角投影不应画出，如图7.10和图7.11所示。

在垂直于螺纹轴线的投影面的视图中，需要表示部分螺纹时，牙底圆的细实线也应适当空出一段，如图7.12所示。

②有效螺纹的终止界线（简称“螺纹终止线”）用粗实线表示，外螺纹终止线的画法如图7.10所示；内螺纹终止线的画法如图7.11所示。

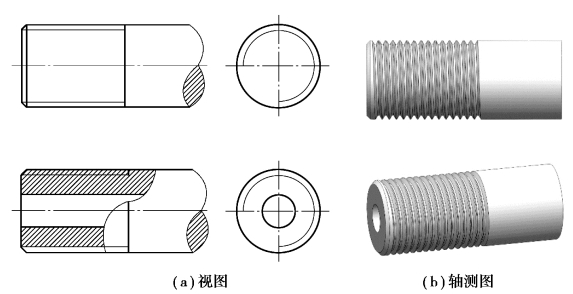

图7.10　外螺纹的表示法

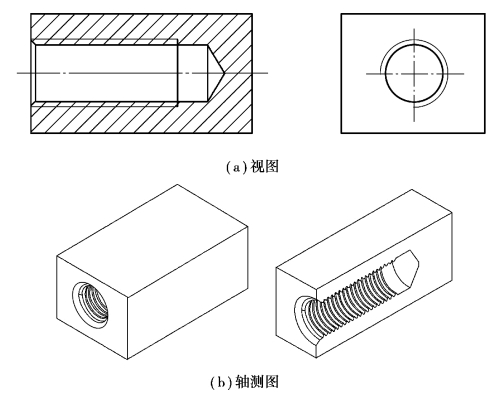

图7.11　内螺纹的表示法

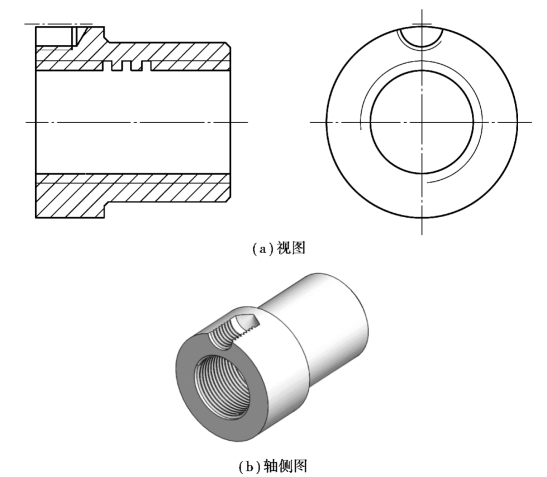

图7.12　部分螺纹的表示法

③螺尾部分一般不必画出，当需要表示螺尾时，该部分用与轴线成30°的细实线画出，如图7.13所示。

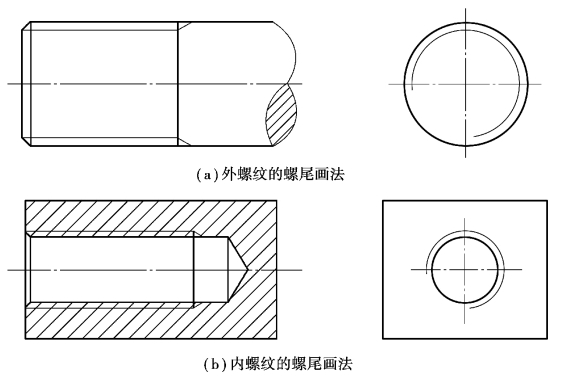

图7.13　螺尾的表示法

④不可见螺纹的所有图线用虚线绘制，如图7.14所示。(www.daowen.com)

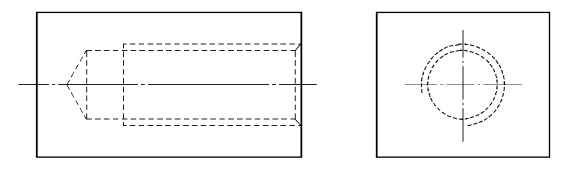

图7.14　不可见螺纹的表示法

⑤无论是外螺纹还是内螺纹，在剖视图中的剖面线都应画到粗实线为止，如图7.10和图7.11所示。

⑥绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出，如图7.11所示。

⑦当需要表示螺纹牙型时，可按图7.12和图7.15所示的形式绘制。

2）圆锥螺纹的表示法

圆锥外螺纹和圆锥内螺纹的表示法如图7.16所示。

3）螺纹连接的表示法

以剖视图表示内外螺纹的连接时，其旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示，如图7.17所示。

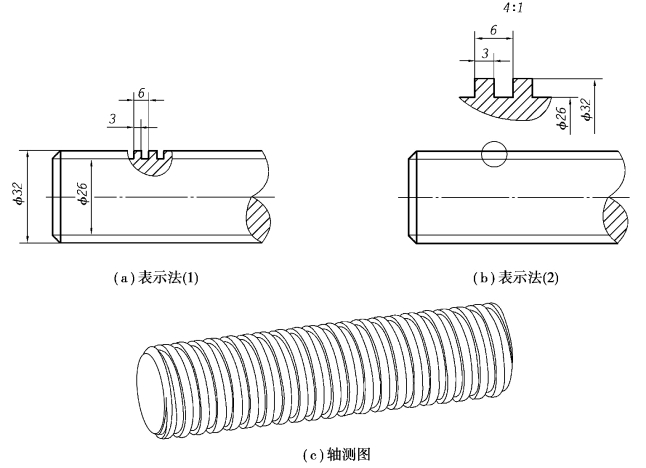

图7.15　螺纹牙型的表示法

图7.16　圆锥螺纹的表示法

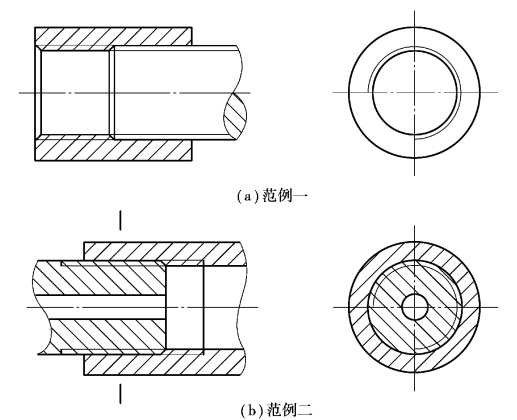

图7.17　螺纹连接的表示法
