1）螺旋线

（1）螺旋线的定义

如图7.1所示，螺旋线是沿着圆柱或圆锥表面运动点的轨迹，同时该点的轴向位移与相应角位移成定比。

（2）螺旋线导程（Ph-米制螺纹、L-寸制螺纹）

螺旋线导程是在同一条螺旋线上，位置相同、相邻的两对应点间的轴向距离。即一个点沿着螺旋线旋转一周所对应的轴向距离，如图7.1所示。

（3）螺旋线导程角（φ-米制螺纹、λ-寸制螺纹）

螺旋线导程角是螺旋线的切线与垂直于螺旋线轴线平面间的夹角，如图7.1所示。对米制螺纹，其计算式为tanφ=Ph/2πr。对寸制螺纹，其计算式为tanλ=L/2πr。对圆锥螺旋线，其不同轴线位置处的螺旋线导程角是不同的。

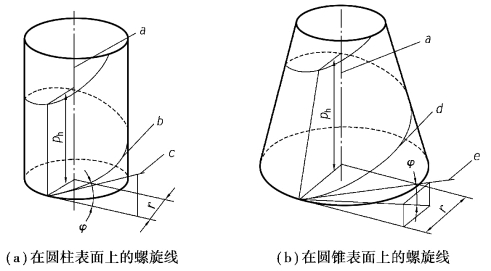

图7.1

螺旋线参数说明：
a—螺旋线的轴线；
b—圆柱形螺旋线；
c—圆柱形螺旋线的切线；
d—圆锥形螺旋线；
e—圆锥形螺旋线的切线。

2）螺纹

（1）螺纹

螺纹是在圆柱或圆锥表面上，具有相同牙型、沿螺旋线连续凸起的牙体。

（2）圆柱螺纹

在圆柱表面上所形成的螺纹称为圆柱螺纹，如图7.2所示。

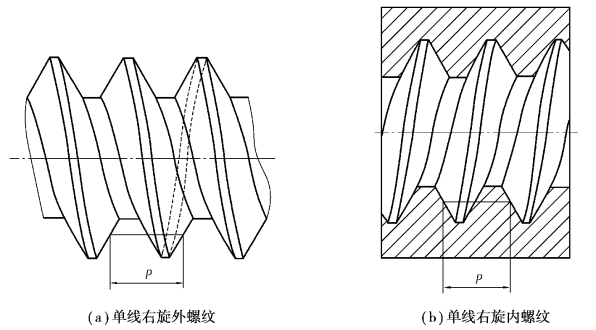

图7.2　圆柱螺纹

（3）圆锥螺纹

在圆锥表面上所形成的螺纹，如图7.3所示。

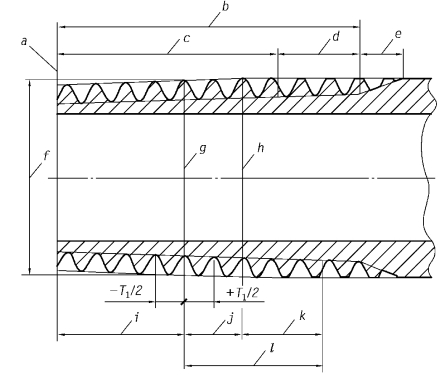

图7.3　圆锥螺纹(www.daowen.com)

参数说明：
a—参照平面；
b—有效螺纹；
c—完整螺纹；
d—不完整螺纹；
e—螺纹收尾；
f—基准直径（d）；
g—基准平面；
h—手旋合时最小实体内螺纹工件端面能够到达的轴向位置；
i—基准距离；
j—与内螺纹正公差相等的余量；
k—扳紧余量；
l—装配余量。

（4）对称螺纹、非对称螺纹

对称螺纹是指相邻牙侧角相等的螺纹，如图7.4（a）所示。非对称螺纹是指相邻牙侧角不相等的螺纹，如图7.4（b）所示。

其中牙侧角β（米制螺纹）是指在螺纹牙型上，一个牙侧与垂直于螺纹轴线平面间的夹角。对寸制螺纹，对称螺纹的牙侧角代号为α，非对称螺纹的牙侧角代号为α1和α2。

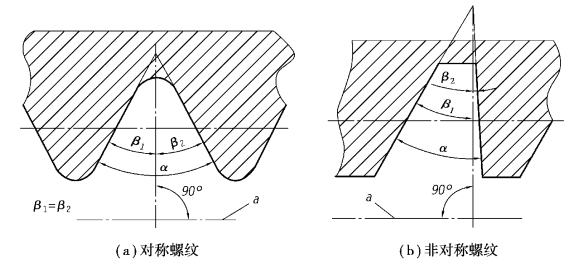

图7.4　对称螺纹和非对称螺纹

（5）外螺纹、内螺纹

外螺纹是在圆柱或圆锥外表面上所形成的螺纹，如图7.2（a）所示。

内螺纹是在圆柱或圆锥内表面上所形成的螺纹，如图7.2（b）所示。

内外螺纹成对使用，可用于各种机械连接，传递运动和动力。

（6）单线螺纹、多线螺纹

单线螺纹是指只有一个起始点的螺纹，如图7.5（a）所示。单线螺纹的螺距（P）等于导程（Ph）。

多线螺纹是指具有两个或两个以上起始点的螺纹，如图7.5（b）所示。多线螺纹的螺距（P）等于导程（Ph）除以线数。

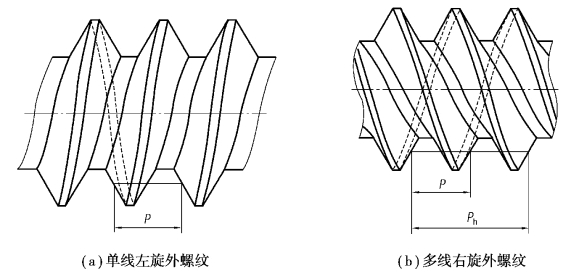

图7.5　单线螺纹和多线螺纹

（7）右旋螺纹、左旋螺纹

右旋螺纹（RH）是指顺时针旋转时旋入的螺纹，如图7.2、图7.5（b）所示。

左旋螺纹（LH）是指逆时针旋转时旋入的螺纹，如图7.5（a）所示。

（8）引导螺纹

引导螺纹是指在螺纹旋入端的螺纹，其牙底完整，而牙顶不完整。
