机件表达方法综合举例分析

时间:2023-06-27 理论教育 版权反馈
【摘要】:对于同一种机件也有多种表达方法,关键在于能否选出较好的表达方法。如图6.119所示为箱体类机件轴测图,其表示方法分析如下。图6.119箱体类机件轴测图1)形体分析如图6.119所示,该机件的主体部分是由同一轴线、不同直径的3个圆柱体组成的。①俯视图采用全剖视图,主要表达支撑板、肋板和底板的形状,以及底板上锪平孔的分布情况。②右视图采用全剖视图,既表达了机件的内腔形状,又表达了机件各组成部分的相对位置关系。

机件表达方法综合举例分析

机件的各种形状是由机件的功能、工作位置等因素决定的,故机件的表达方法也各不相同。对于同一种机件也有多种表达方法,关键在于能否选出较好的表达方法。选择表达方法的基本原则是根据机件的结构特点,先选择主视图,其次确定其他视图的表达形式和数量,对于选定的这一组视图,应互为依托,又各有侧重,对机件的内外结构形状既不遗漏表达,也不重复出现。尽量满足合理、完整、清晰的要求,并力求看图容易,绘图简便。

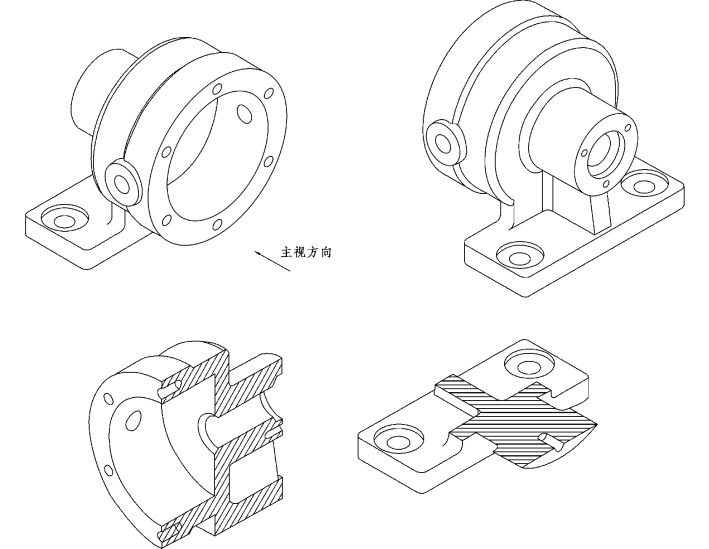

如图6.119所示为箱体类机件轴测图,其表示方法分析如下。

图6.119 箱体类机件轴测图

1)形体分析

如图6.119所示,该机件的主体部分是由同一轴线、不同直径的3个圆柱体组成的。主体的内部是圆柱形空腔及圆柱孔。主体的前端均匀分布的6个孔,后端有均匀分布的3个孔。两侧有圆柱形凸台,凸台内有孔结构。机件的底部是一个四棱柱底板,上面有两个锪平孔。中间有一块支撑板和一块肋板将主体和底板连接起来。

2)选择表达方案

(1)选择主视图

通常选择最能反映机件特征的投射方向作为主视图的方向。该机件可以选择如图6.119所示的箭头方向作为主视图的投影方向。(www.daowen.com)

(2)选择其他视图

主视图确定以后,应根据机件特点全面考虑所需要的其他视图。

①俯视图采用全剖视图,主要表达支撑板、肋板和底板的形状,以及底板上锪平孔的分布情况。

②右视图采用全剖视图,既表达了机件的内腔形状,又表达了机件各组成部分的相对位置关系。

③选择K向局部视图,表达了机件后端面上3个小孔的分布情况。

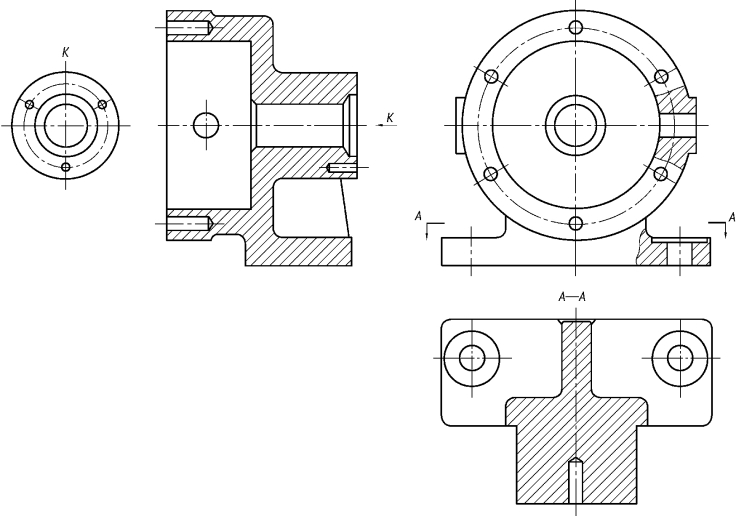

如图6.120所示,采用以上4个图形就能完整、清晰地表达出机件的内外结构形状。

图6.120 箱体类机件表达方法
