简化表示法是由必要的主要结构要素和几何参数按比例表示图形的方法，也可单独采用符号、字母或文字表示。简化表示法由简化画法和简化注法组成。

为了使画图简便，在《技术制图　简化表示法　第1部分：图样画法》（GB/T16675.1—2012）中规定了技术图样使用的通用简化画法。这些简化画法适用于由手工或计算机绘制的技术图样及有关技术文件。

1）简化表示法的总体原则

①简化画法必须保证不致引起误解和不会产生理解的多义性。在此前提下，应力求制图简便。

②简化画法应便于识读和绘制，注重简化的综合效果。

③简化画法在考虑便于手工制图和计算机制图的同时，还要考虑缩微制图的要求。

2）简化表示法的基本要求

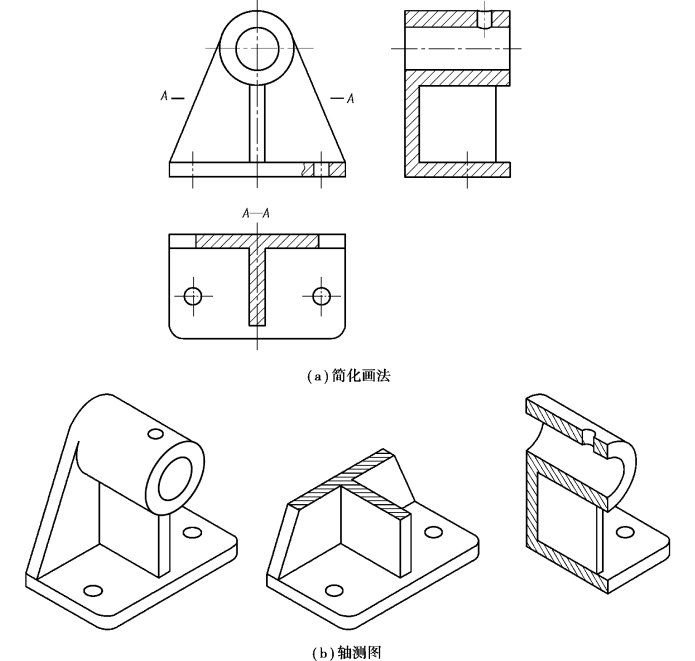

①应避免不必要的视图和剖视图，如图6.98所示。

②在不致引起误解时，应避免使用虚线表示不可见的结构，如图6.99所示。

图6.98　视图和剖视图简化表示法的基本要求

图6.99　避免使用虚线表示不可见结构

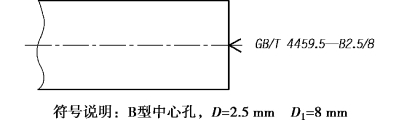

③应尽可能地使用有关标准中规定的符号来表示设计要求，如图6.100所示。

3）技术图样中通用的简化画法

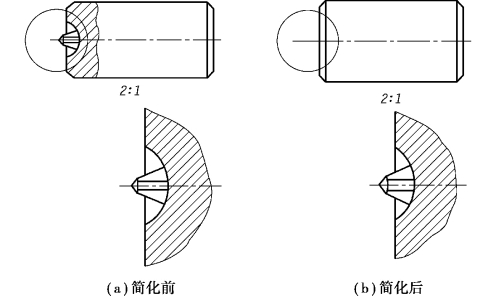

①在局部放大图表达完整的情况下，允许在原视图中简化被放大部位的图形，如图6.101所示。

图6.100　使用国家标准规定的符号表示设计要求

图6.101　局部放大图的简化画法

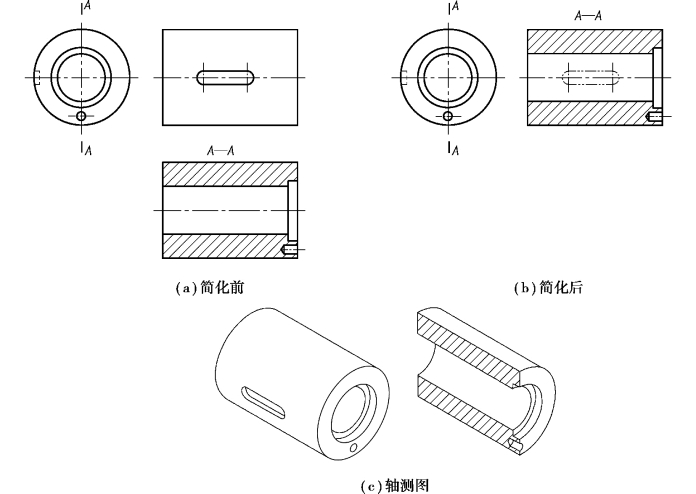

②在需要表示位于剖切平面前的结构时，这些结构可假想地用双点画线绘制，如图6.102所示。

图6.102　剖切平面前的结构假想画法

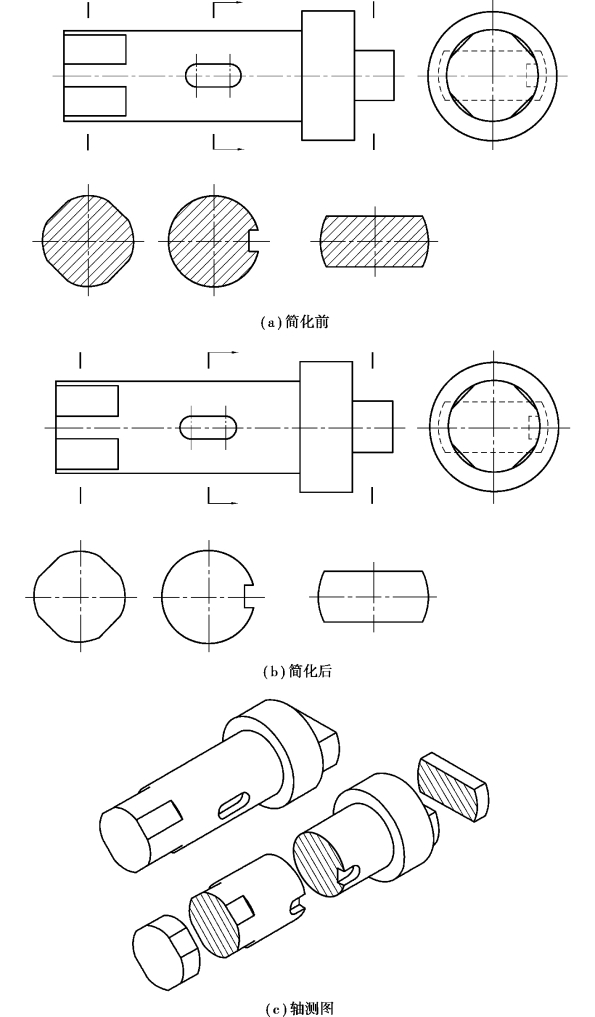

③在不引起误解的情况下，剖面符号可省略，如图6.103所示。

图6.103　省略剖面符号的画法

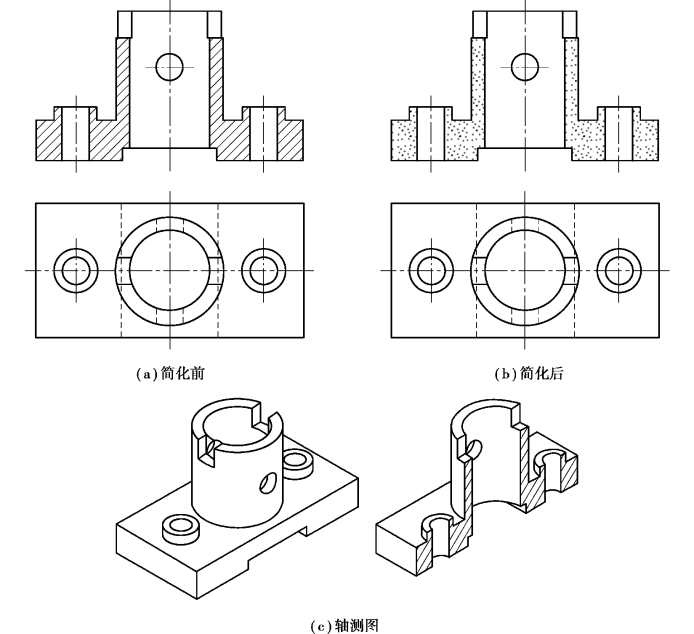

④在零件图中，可用涂色代替剖面符号，如图6.104所示。

图6.104　涂色代替剖面符号的简化画法

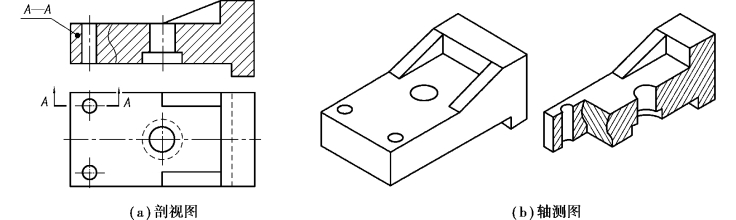

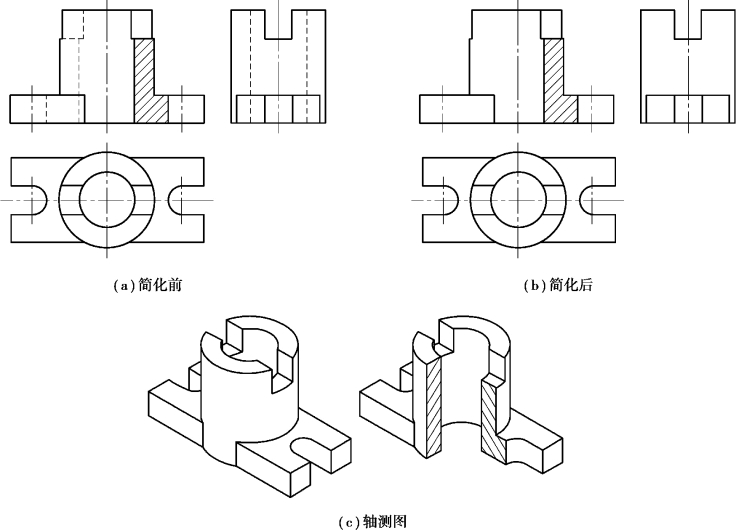

⑤在剖视图的剖面区域中，可再作一次局部剖视。采用这种方法表示时，两个剖面区域的剖面线应同方向、同间隔，但要互相错开，并用指引线标注其名称，如图6.105所示。

图6.105　在剖视图的剖面区域中作局部剖视

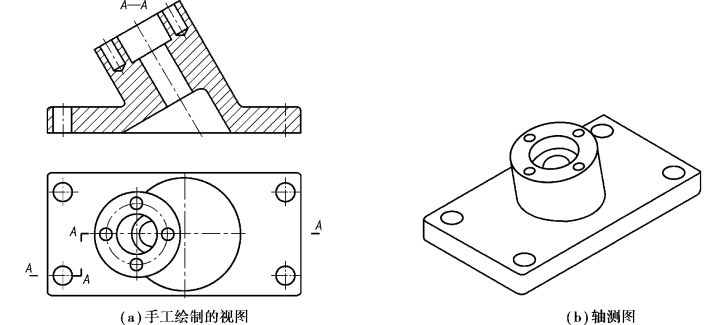

⑥与投影面倾斜角度小于或等于30°的圆或圆弧，手工绘图时，其投影可用圆或圆弧代替，如图6.106所示。

图6.106　倾斜角度小于或等于30°的圆或圆弧的简化画法

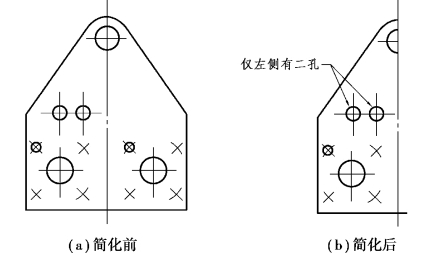

⑦基本对称的零件仍可按对称零件的方式绘制，但应对其中不对称的部分加注说明，如图6.107所示。

(www.daowen.com)

图6.107　基本对称零件的简化画法

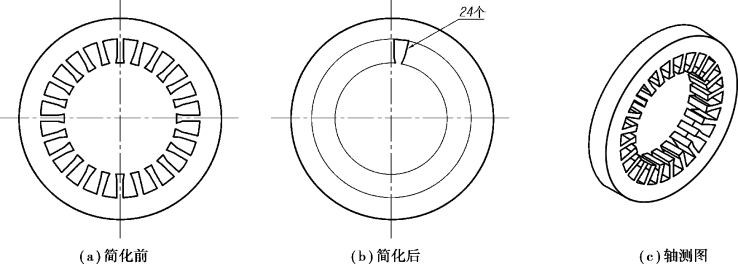

⑧当机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用细实线连接，在零件图中则必须注明该结构的总数，如图6.108所示。

图6.108　相同结构的简化画法

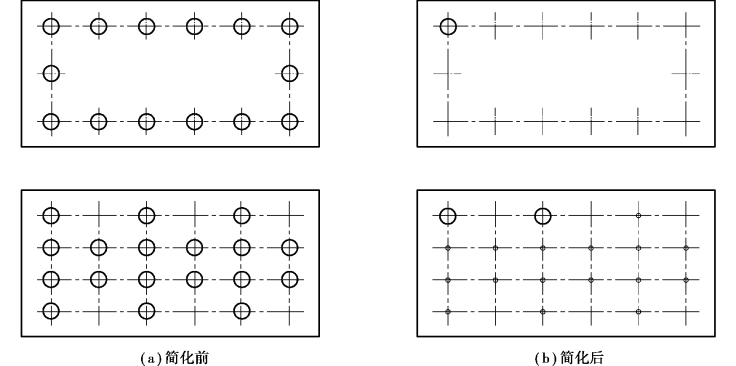

⑨若干相同且成规律分布的孔，可以仅画出一个或少量几个，其余只需用细点画线或“”表示其中心位置，如图6.109所示。

图6.109　直径相同且成规律分布的孔结构的简化画法

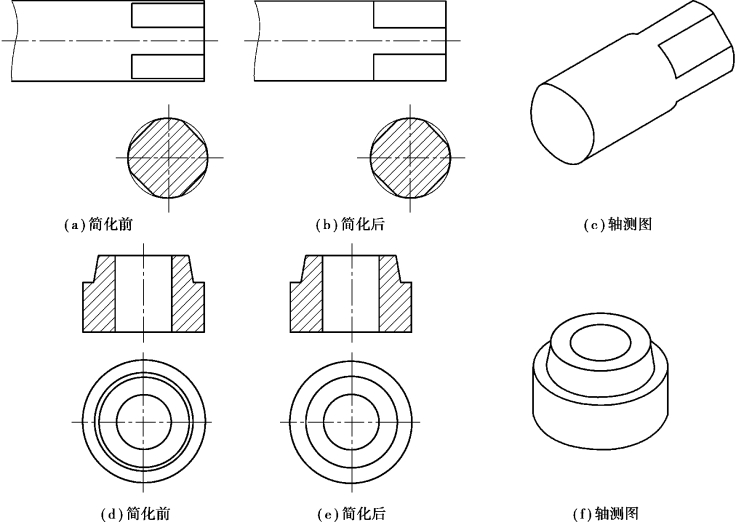

⑩当机件较小的结构及斜度等已在一个图形中表达清楚时，其他图形应简化或省略，如图6.110所示。

图6.110　较小的结构及斜度的简化画法

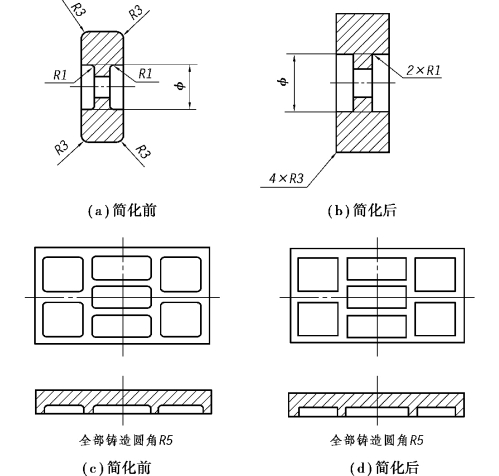

⑪除确属需要表示的某些结构圆角外，其他圆角在零件图中均可不画，但必须注明尺寸，或在技术要求中加以说明，如图6.111所示。

图6.111　圆角结构的简化画法

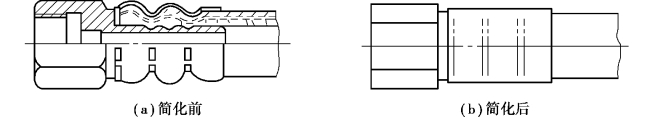

⑫软管接头可参照如图6.112所示简化后的方法绘制。

图6.112　软管接头的简化画法

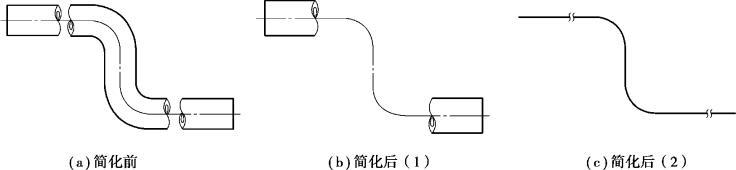

⑬管子可仅在端部画出部分形状，其余用细点画线画出其中心线，如图6.113（b）所示。管子也可用与管子中心线重合的单根粗实线表示，如图6.113（c）所示。

图6.113　管子的简化画法

4）机械图样中常用的简化画法

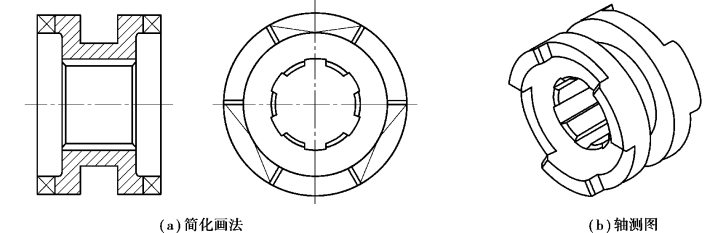

①在剖视图中，类似牙嵌式离合器的齿等相同结构可按图6.114表示。

图6.114　牙嵌式离合器的齿结构的简化画法

②对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些结构都不画剖面符号，而用粗实线将它与其邻接部分分开，如图6.115所示。

图6.115　肋板结构的简化画法

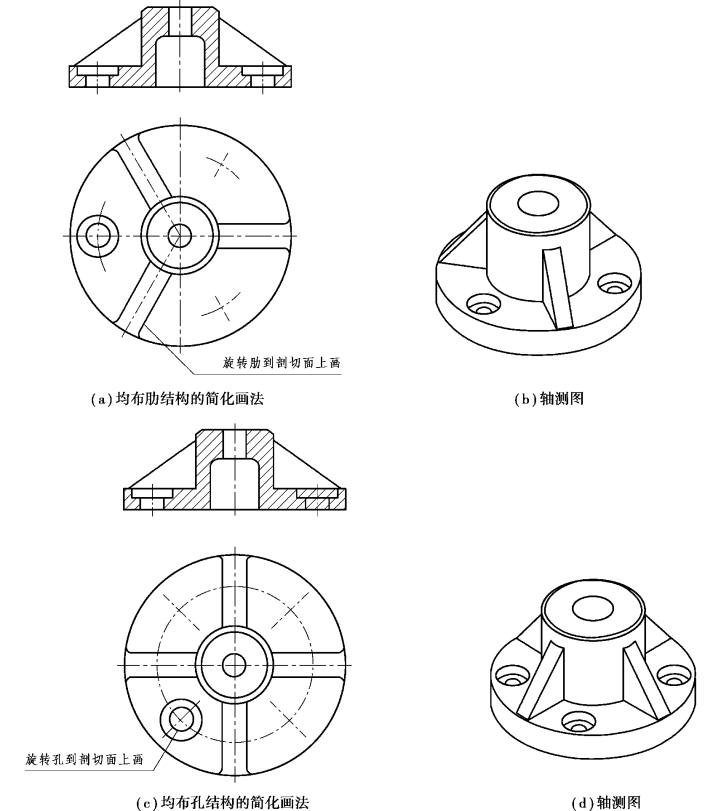

③当零件回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上画出，如图6.116所示。

图6.116　均布肋、孔等结构的简化画法

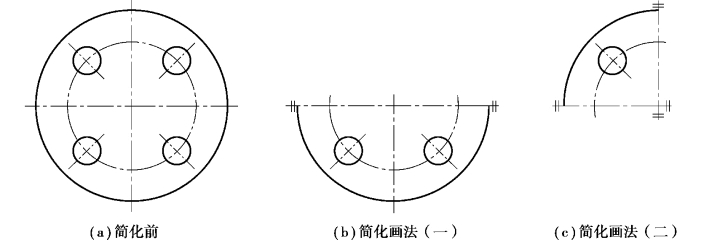

④在不致引起误解时，对于对称机件的视图可只画1/2或1/4，并在对称中心线的两端画出两条与其垂直的平行细实线，如图6.117所示。

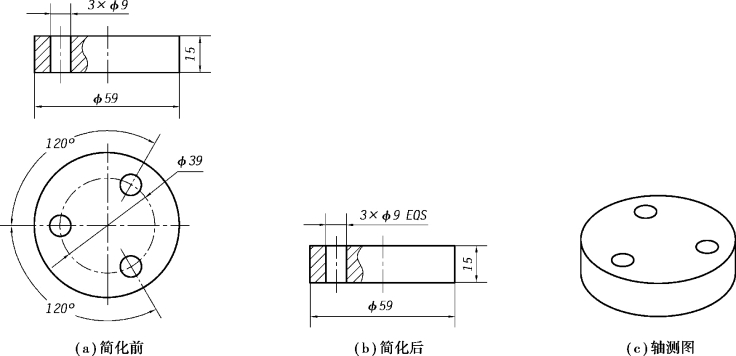

⑤圆柱形法兰和类似零件上均匀分布的孔可按如图6.118所示的方法表示（由机件外向该法兰端面方向投影）。

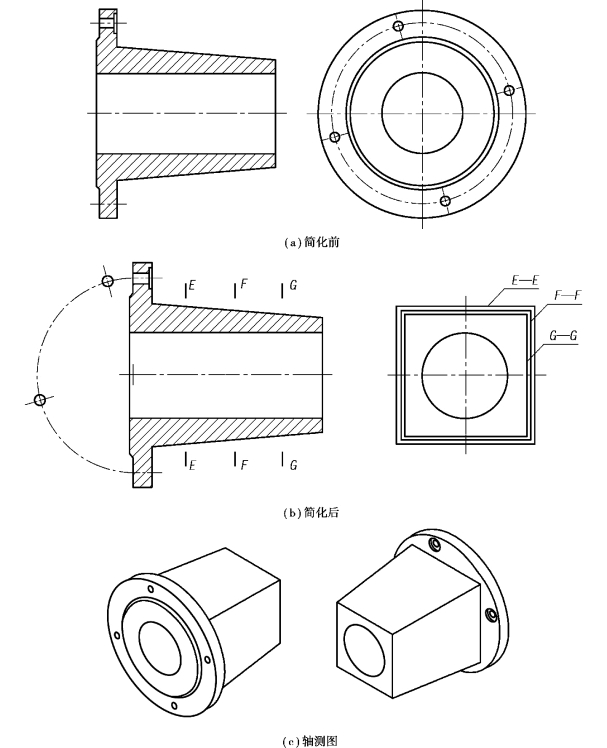

⑥用一系列剖面表示机件上较复杂的曲面时，可只画出剖面轮廓，并可配置在同一个位置上，如图6.118所示。

图6.117　对称机件的简化画法

图6.118　圆柱形法兰上均布孔的简化画法
