1）相邻的辅助零件与特定区域

①相邻的辅助零件用细双点画线绘制。相邻的辅助零件不应覆盖主零件，必要时，可被主零件遮挡，且其断面不画剖画线，如图6.73所示。

图6.73　相邻的辅助零件表示法

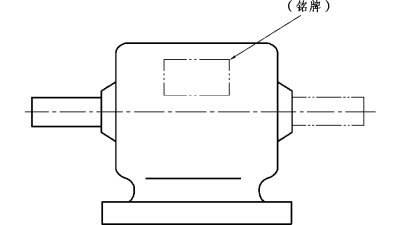

②当轮廓线无法明确绘制时，则其特定的封闭区域应用细双点画线绘制，如图6.74所示。

图6.74　特定区域表示法

2）表面交线

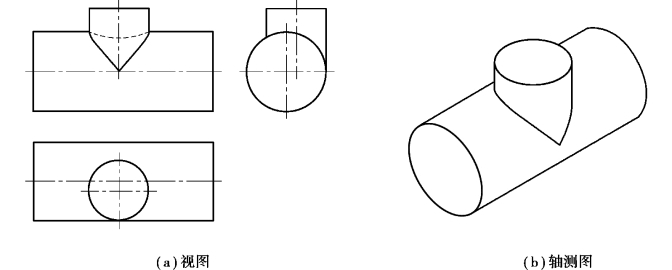

①可见相贯线用粗实线绘制，不可见相贯线用细虚线绘制，如图6.75所示。

②相贯线的简化画法按国家标准《技术制图　简化表示法　第1部分：图样画法》（GB/T 16675.1—2012）的规定，在不引起误解时，图形中的相贯线或过渡线可以简化，如用圆弧或直线代替非圆曲线，如图6.75（a）、图6.76（a）所示，也可使用模糊画法表示相贯线，如图6.76（c）所示。但当使用简化画法会影响对图形的理解时，则应避免使用。

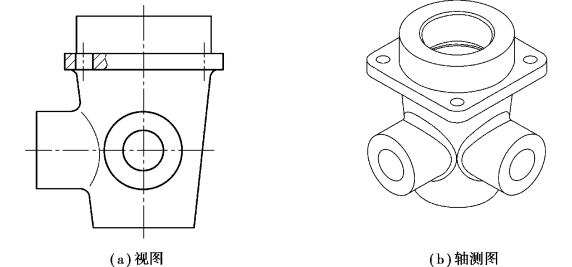

图6.75　相贯线的画法

图6.76　相贯线的简化画法

③过渡线应用细实线绘制，且不宜与轮廓线相连，如图6.77所示。

3）平面画法

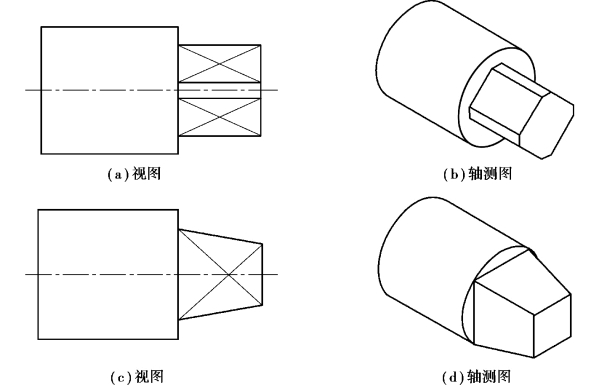

为了避免增加视图或剖视图，可用细实线绘出对角线表示平面，如图6.78所示。

图6.77　过渡线的画法

图6.78　平面画法

4）断裂画法

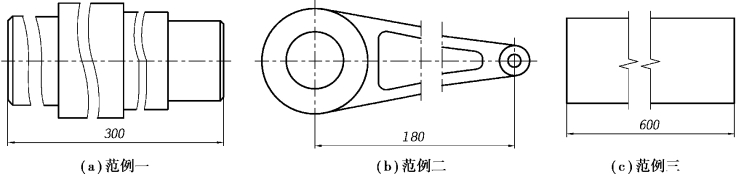

较长的机件（轴、杆、型材、连杆等）沿长度方向的形状一致或按一定规律变化时，可断开绘制，其断裂边界用波浪线绘制，如图6.79（a）所示。断裂边界也可用双折线或细双点画线绘制，如图6.79（b）、（c）所示。

图6.79　断裂画法

5）重复结构要素

零件中成规律分布的重复结构，允许只绘出其中一个或几个完整的结构，并反映其分布情况。重复结构的数量和类型的表示应遵循国家标准《机械制图　尺寸注法》（GB/T4458.4—2003）中的有关要求。

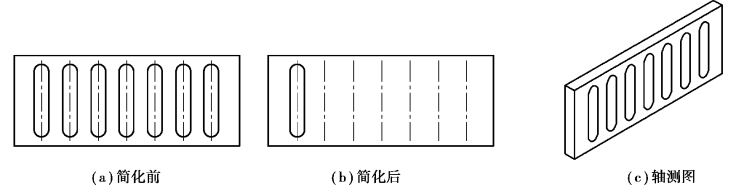

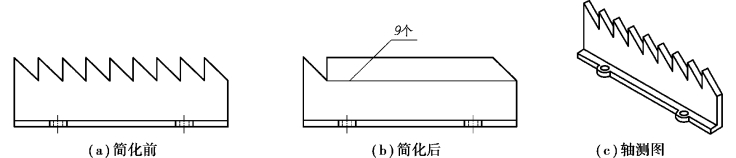

对称的重复结构用细点画线表示各对称结构要素的位置，如图6.80所示。不对称的重复结构则用相连的细实线代替，如图6.81所示。

图6.80　对称的重复结构的画法

图6.81　不对称的重复结构的画法

6）局部放大图

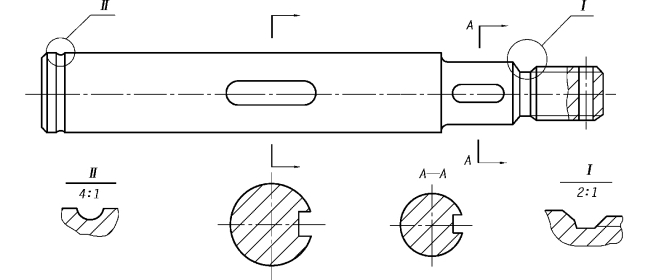

如图6.82所示，局部放大图是将机件的部分结构，用大于原图形所采用的比例画出的图形。

图6.82　有几个被放大部分的局部放大图的画法

①局部放大图可画成视图，也可画成剖视图和断面图，它与被放大部分的表示方法无关。局部放大图应尽量配置在被放大部位的附近，如图6.82所示。

②绘制局部放大图时，除螺纹牙型、齿轮和链轮的齿形外，应用细实线圈出被放大的部位，如图6.82所示。

③当同一机件上有几个被放大的部分时，应用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例，如图6.82所示。

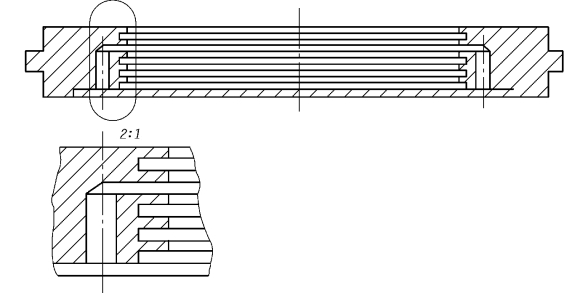

④当机件上被放大的部分仅一个时，在局部放大图的上方只需注明所采用的比例，如图6.83所示。

图6.83　仅有一个被放大部分的局部放大图的画法

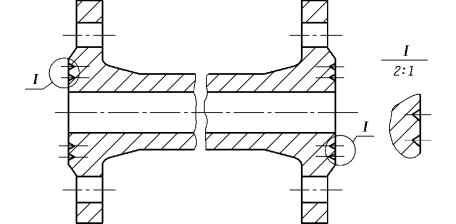

⑤同一机件上不同部位的局部放大图，当图形相同或对称时，只需画出一个，如图6.84所示。

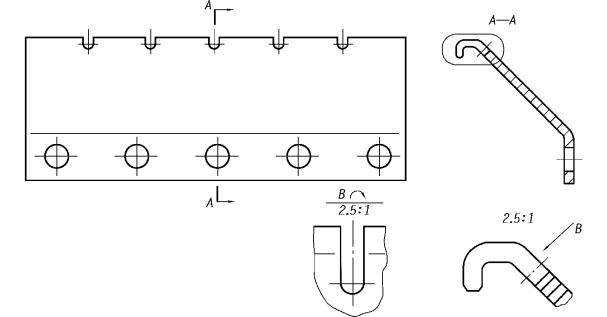

图6.84　被放大部位图形相同的局部放大图的画法

⑥必要时可用几个图形来表达同一个被放大部位的结构，如图6.85所示。7）初始轮廓

(www.daowen.com)

图6.85　用几个图形来表达同一个被放大部位的局部放大图的画法

当有必要表示零件成形前的初始轮廓时，应用细双点画线绘制，如图6.86所示。

图6.86　初始轮廓的表示

8）弯折线

弯折线在展开图中应用细实线绘制，如图6.87所示。

图6.87　弯折线的表示

9）较小斜度和锥度结构

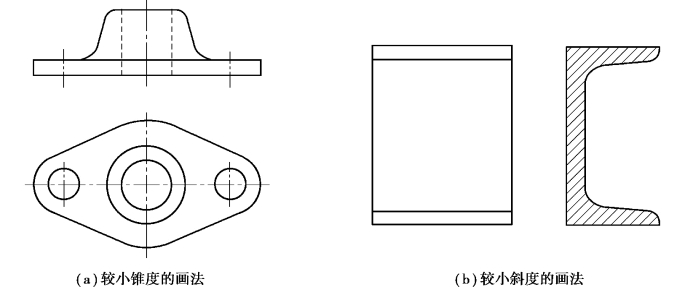

机件上斜度和锥度等较小的结构，如在一个图形中已表达清楚时，其他图形可按小端画出，如图6.88所示。

图6.88　较小结构的画法

10）透明件

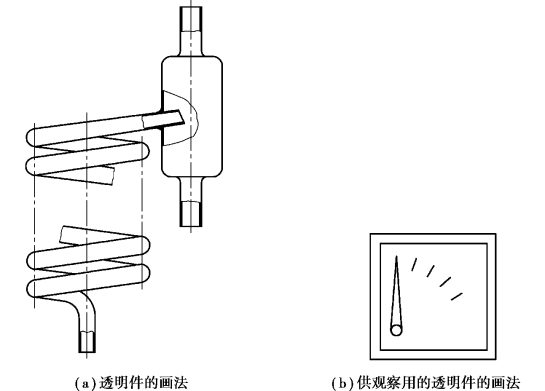

透明材料制成的零件应按不透明绘制，如图6.89（a）所示。在装配图中，供观察用的透明材料制成的零件按可见轮廓线绘制，如图6.89（b）所示。

11）运动件

在装配图中，运动零件的变动和极限状态，用细双点画线表示，如图6.90所示。

12）成型零件和毛坯件

允许用细双点画线在毛坯图上画出完工零件的形状，或者在完工零件图上画出毛坯的形状，如图6.91所示。

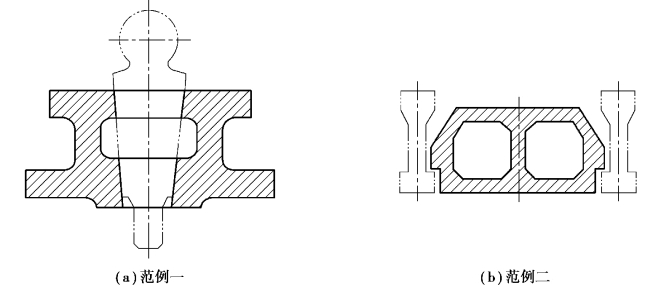

图6.89　透明件的画法

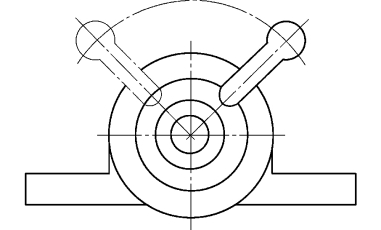

图6.90　运动件的画法

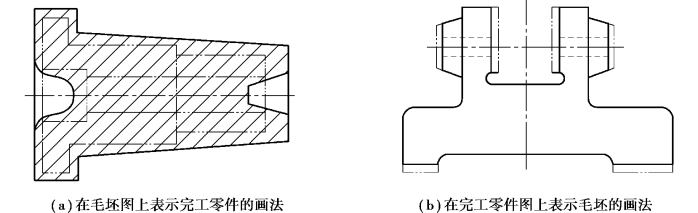

图6.91　成型零件和毛坯件的画法

13）分隔的相同元素的制成件

分隔的相同元素的制成件，可局部用细实线表示其组合情况，如图6.92所示。

14）网状结构

滚花、槽沟等网状结构应用粗实线完全或部分地表示出来，如图6.93所示。

图6.92　分隔的相同元素的制成件的画法

图6.93　网状结构的画法

15）纤维方向和轧制方向

材质的纤维方向和轧制方向，一般不必表示出来，必要时，应用带箭头的细实线表示，如图6.94所示。

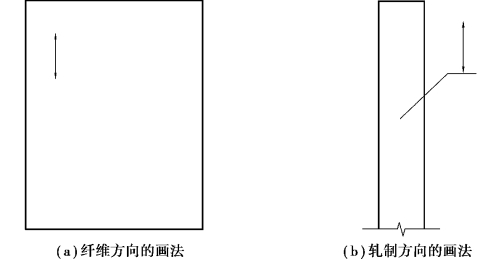

图6.94　纤维方向和轧制方向的画法

16）零件图中有两个或两个以上相同视图的表示

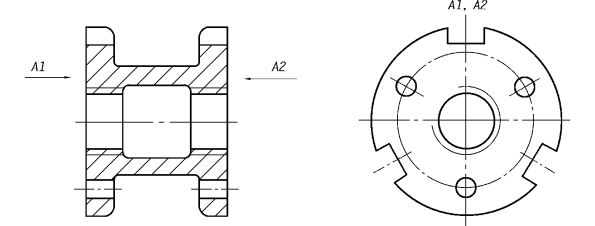

一个零件上有两个或两个以上图形相同的视图，可以只画一个视图，并用箭头、字母和数字表示其投射方向和位置，如图6.95和图6.96所示。

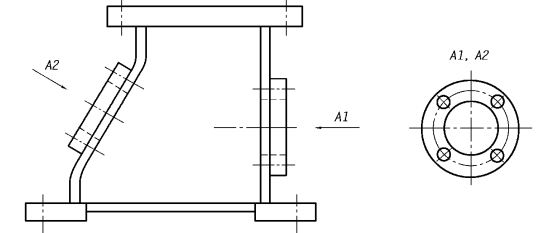

图6.95　两个相同视图的画法

图6.96　两个图形相同的局部视图和斜视图的画法

17）镜像零件

对于左右手零件或装配件，可用一个视图表示，并按照国家标准《技术制图　简化表示法第1部分：图样画法》（GB/T16675.1—2012）的有关规定在图形下方注写必要的说明，如图6.97所示。

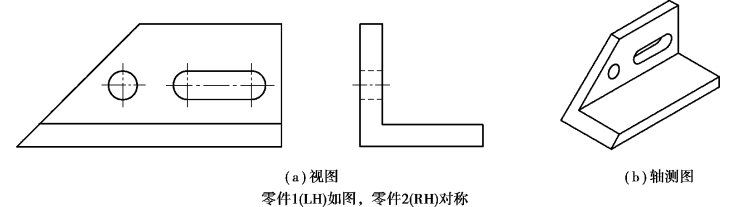

图6.97　镜像零件的画法
