①移出断面的轮廓线用粗实线绘制,通常配置在剖切线的延长线上,如图6.61所示。
图6.61 移出断面图
②移出断面图的图形对称时也可画在视图的中断处,如图6.62所示。
图6.62 配置在视图中断处的移出断面图

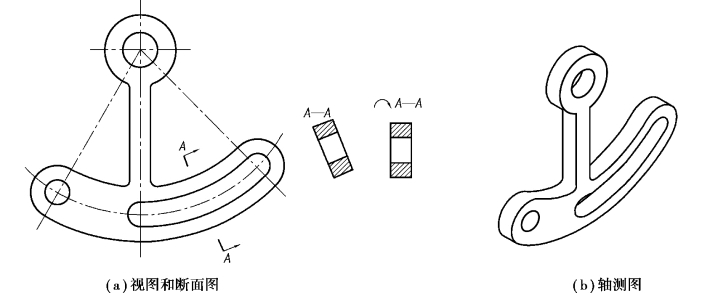

③必要时可将移出断面配置在其他适当的位置,如图6.61所示的B—B和C—C断面图。在不引起误解时,允许将图形旋转,其标注形式如图6.63所示。

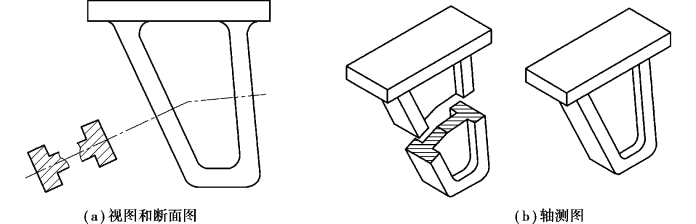

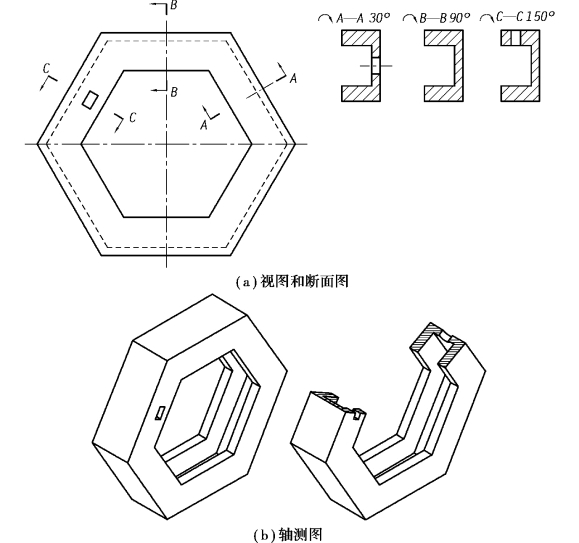

④由两个或多个相交的剖切平面剖切得出的移出断面图,中间一般应断开,如图6.64所示。
图6.63 旋转配置的移出断面图
图6.64 断开的移出断面图

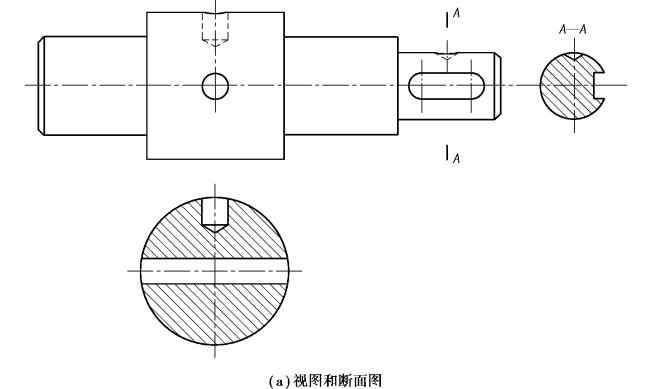

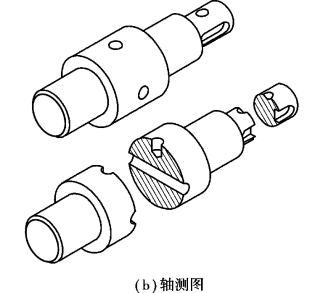

⑤当剖切平面通过回转而形成的孔或凹坑的轴线时,则这些结构按剖视图要求绘制,如图6.65所示。
(www.daowen.com)
图6.65 按剖视图要求绘制的移出断面图

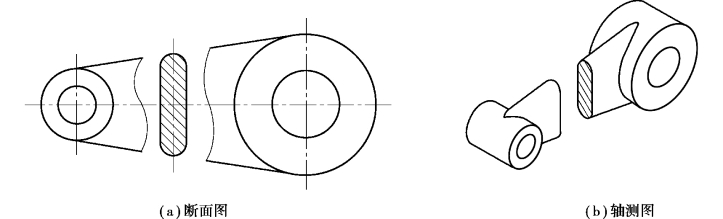

⑥当剖切平面通过非圆孔,会导致出现完全分离的断面时,则这些结构应按剖视图要求绘制,如图6.63所示。

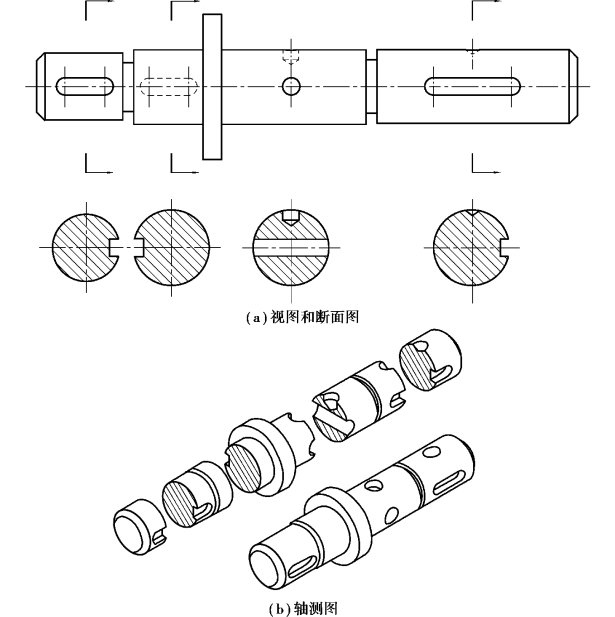

⑦为便于读图,逐次剖切的多个移出断面图可按图6.66—图6.68的形式配置。
图6.66 逐次剖切的多个移出断面图的配置(一)
图6.67 逐次剖切的多个移出断面图的配置(二)
图6.68 逐次剖切的多个移出断面图的配置(三)
⑧重合断面的轮廓线用细实线绘制,断面图形画在视图之内。当视图中的轮廓线与重合断面的图形重叠时,视图中的轮廓线仍应连续画出,不可间断,如图6.69所示。
图6.69 重合断面图
