剖切面和方法:GB/T4458.6—2002

剖视图的剖切面分为单一剖切面、几个平行的剖切面、几个相交的剖切面。根据机件结构特点,采用不同的剖切面剖开机件,可以得到全剖、半剖或局部剖视图。

1)单一剖切面

①用一个剖切面剖开机件获得的剖视图包括全剖视图、半剖视图和局部剖视图。如图6.43—图6.45所示是用单一剖切面获得的剖视图。

图6.43 单一剖切面获得的全剖视图

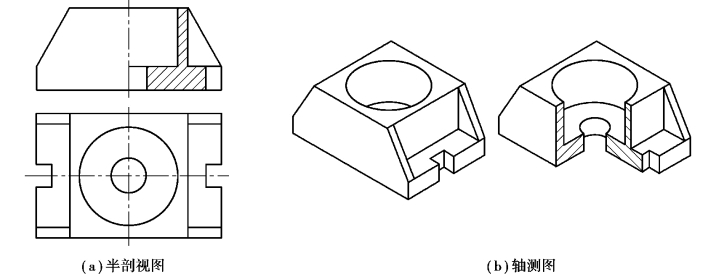

图6.44 单一剖切面获得的半剖视图

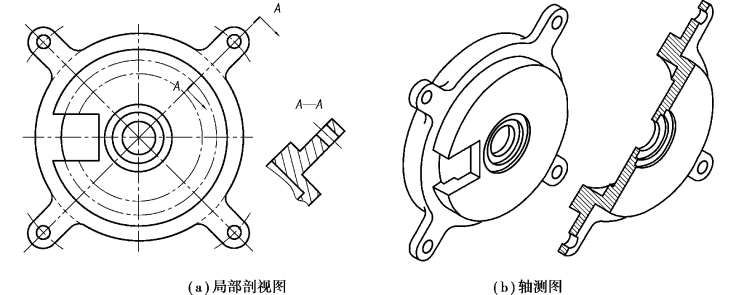

图6.45 单一剖切面获得的局部剖视图

②采用单一柱面剖切机件时,剖视图一般应按展开绘制,如图6.46所示。

图6.46 单一剖切柱面获得的剖视图

2)平行的剖切面

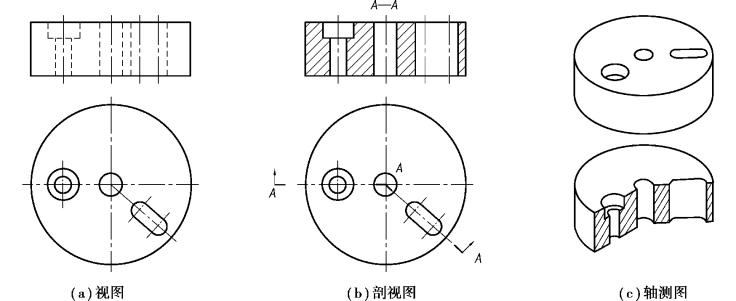

①用几个平行的剖切平面获得的剖视图,如图6.47所示。

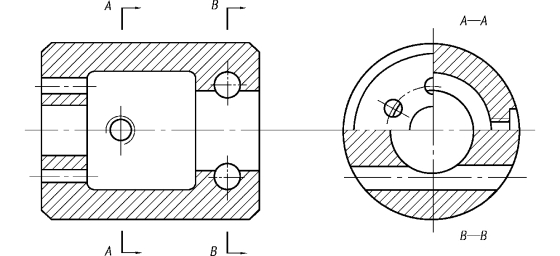

图6.47 两个平行的剖切面获得的剖视图

②采用这种方法画剖视图时,在图形内不应出现不完整的要素,如图6.48所示。

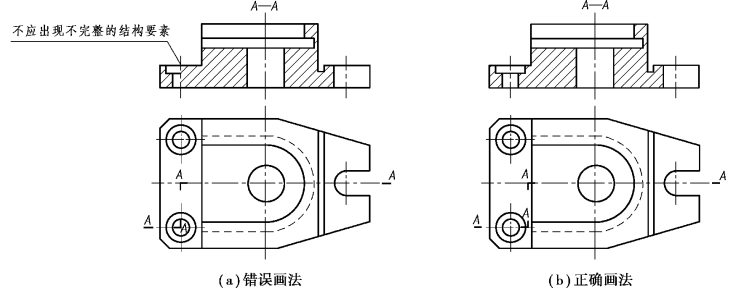

图6.48 剖视图中不应出现不完整的要素

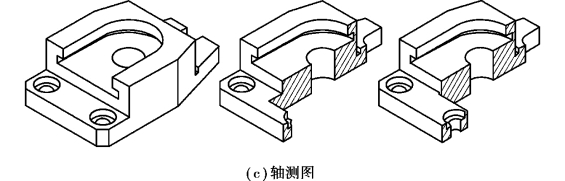

③仅当两个要素在图形上具有公共对称中心线或轴线时,可以各画一半,此时应以对称中心线或轴线为界,如图6.49所示。

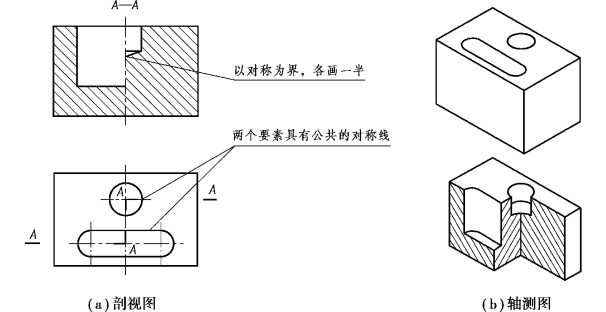

图6.49 具有公共对称中心线或轴线的剖视图画法

3)相交的剖切面

①用几个相交的剖切面获得的剖视图应旋转到一个投影平面上,如图6.50所示。采用这种方法画剖视图时,先假想按剖切位置剖开机件,然后将被剖切面剖开的结构及其有关部分旋转到与选定的投影面平行再进行投射。标注时,允许省略转角处的大写字母“A”。

(www.daowen.com)

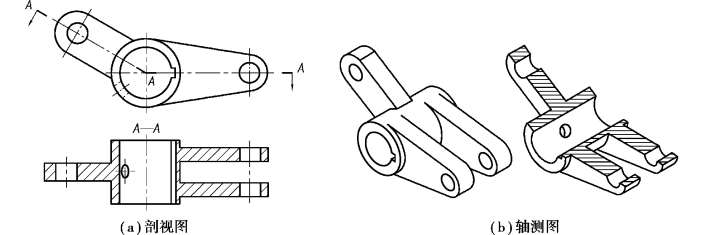

图6.50 用几个相交的剖切面获得的剖视图

②在剖切平面后的其他结构中,一般仍按原来的位置投射。如图6.51所示的小圆孔结构仍按原来的位置在俯视图中投影绘制。

图6.51 用几个相交的剖切面获得的剖视图

③当剖切后产生不完整要素时,应将此部分按不剖绘制,如图6.52所示。

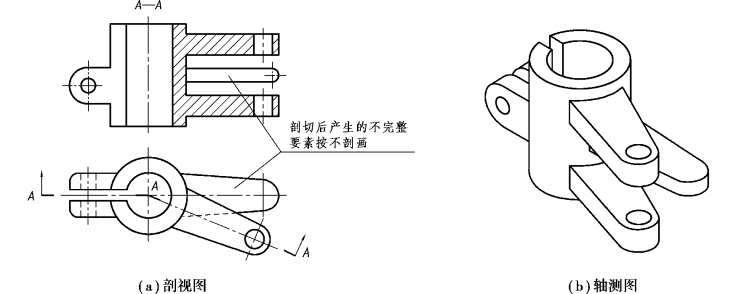

图6.52 用几个相交的剖切面获得的剖视图

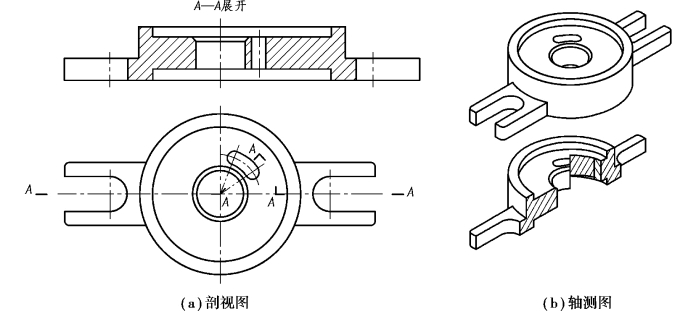

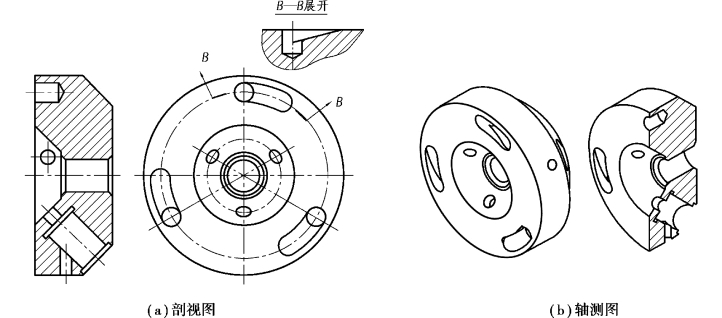

④采用展开画法绘制,此时应标注“×—×展开”,如图6.53、图6.54所示。

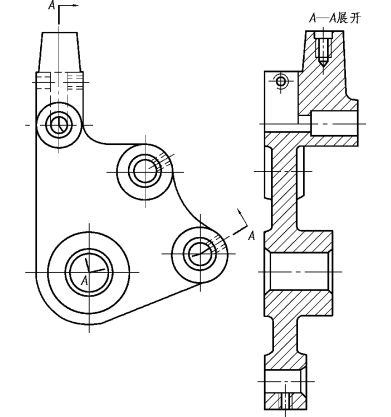

图6.53 展开绘制的剖视图(一)

图6.54 展开绘制的剖视图(二)

4)剖视图画法的特殊规定

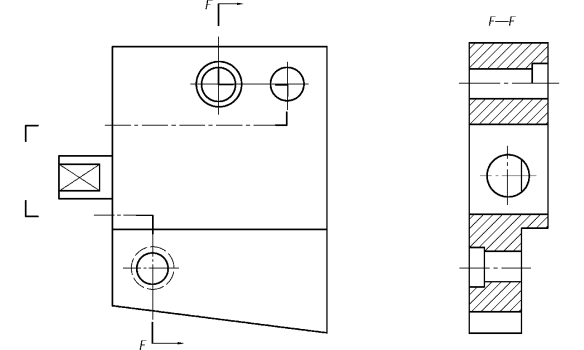

①当只需剖切绘制零件的部分结构时,应用细点画线将剖切符号相连,剖切面可位于零件实体之外,如图6.55所示。

图6.55 部分剖切结构的表示

②用几个剖切平面分别剖开机件,得到的剖视图为相同的图形时,可按如图6.56所示的形式标注。

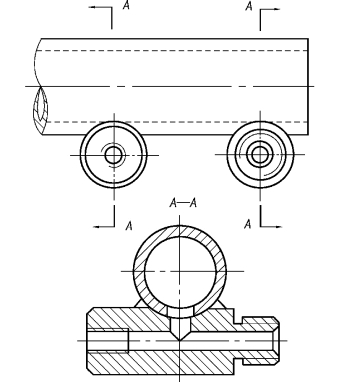

③用一个公共剖切平面剖开机件,按不同方向投射得到的两个剖视图,应按如图6.57所示的形式标注。

图6.56 用几个剖切平面获得相同圆形的剖视图

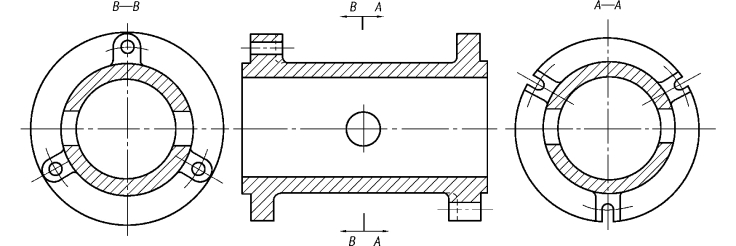

图6.57 用一个公共剖切平面获得的两个剖视图

④可将投射方向一致的几个对称图形各取一半(或1/4)合并成一个图形。此时应在剖视图附近标出相应的剖视图名称“×—×”,如图6.58所示。

图6.58 合成图形的剖视图
