根据剖开机件范围的大小，剖视图分为全剖视图、半剖视图、局部剖视图3种。

1）全剖视图

（1）全剖视图的概念

用剖切面完全地剖开物体所得的剖视图称为全剖视图，如图6.29所示。

（2）全剖视图的应用范围

全剖视图主要用于表达不对称机件的内部结构，如图6.29所示的剖视图。外部结构简单、内部结构相对复杂的对称机件也常用全剖视图来表达，如图6.30所示的A—A剖视图。

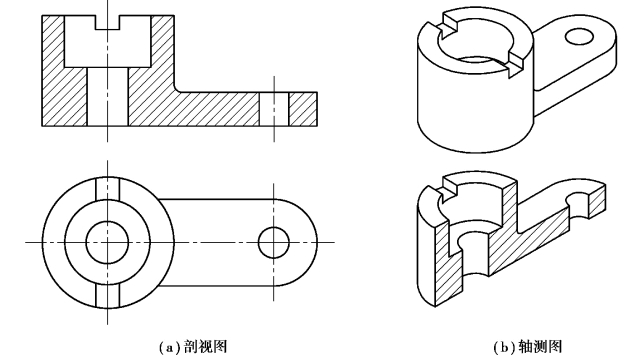

图6.29　全剖视图

图6.30　全剖视图

（3）全剖视图的标注方法

全剖视图的标注方法及省略箭头、省略标注遵循剖视图标注的有关规定。如图6.14—图6.17所示。

2）半剖视图

（1）半剖视图的概念

当机件具有对称平面时，在垂直于对称平面的投影面上所得的图形，以对称中心线为界，一半画成剖视图，另一半画成视图，这种组合的图形称为半剖视图，如图6.31所示。

（2）半剖视图的应用范围

半剖视图主要用于内、外结构都需表达的对称机件，如图6.31所示。

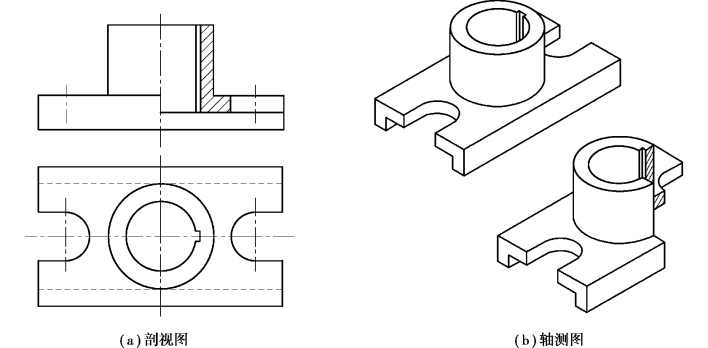

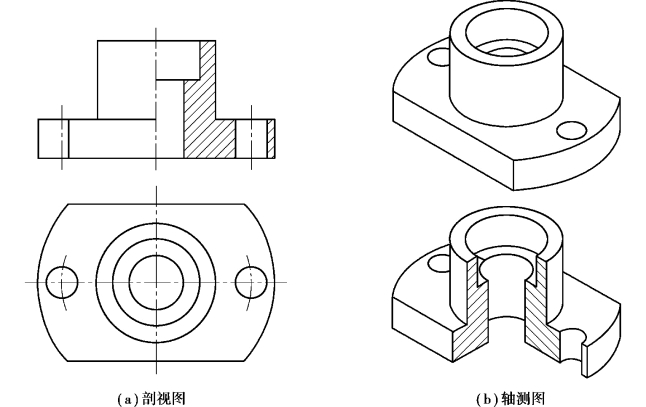

图6.31　半剖视图

根据国家标准（GB/T4458.6—2002）中的有关规定，如果机件形状接近于对称，而不对称部分已在其他图形中表达清楚，也可以画成半剖视图，如图6.32所示。

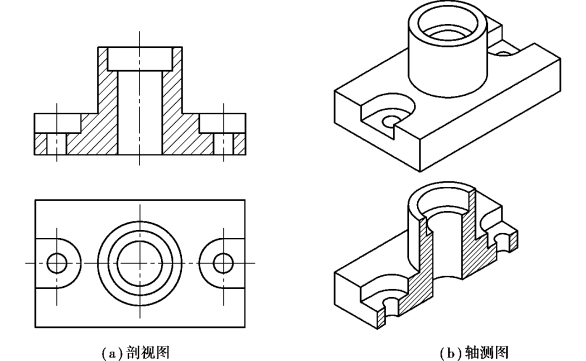

图6.32　半剖视图

（3）半剖视图的标注方法

半剖视图的标注方法及省略箭头、省略标注遵循全剖视图标注的有关规定。如图6.33（b）所示，半剖主视图可以全部省略标注，半剖俯视图可以省略箭头标注。半剖视图不允许像如图6.33（c）一样标注B—B剖切位置符号。半剖视图的尺寸标注与视图、全剖视图的尺寸标注有所不同，如图6.33（d）所示，尺寸ϕ38，ϕ31，68，44等尺寸，尺寸线应略超过对称中心线，此时仅在尺寸线的一端画出箭头。

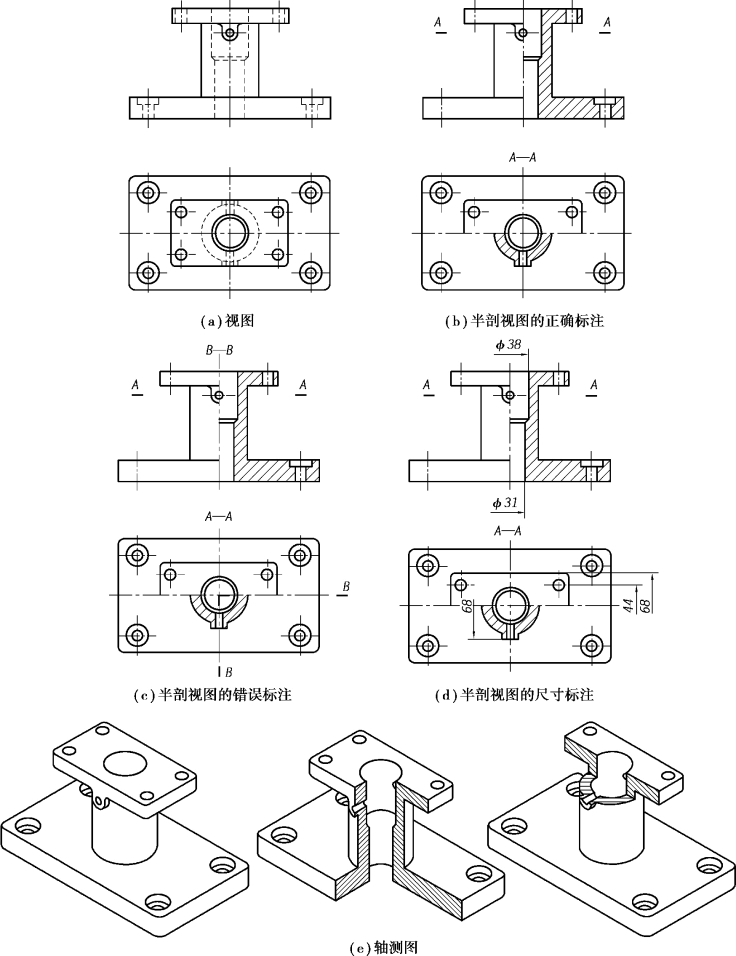

图6.33　半剖视图的标注

（4）半剖视图的画法及注意事项

①在半剖视图中视图和剖视图的分界是细点画线，不能画成粗实线或其他类型的图线，如图6.34所示。

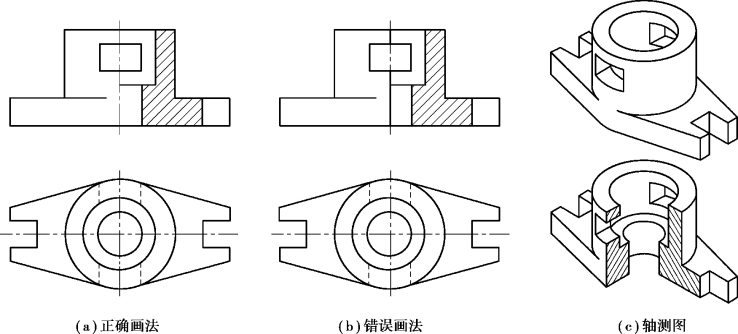

图6.34　半剖视图分界线的画法

②在半剖视图中，由于机件对称，其内部结构和形状已在对称点画线的另一半剖视图中表达清楚，所以在表达外形的那一半视图中，该部分的虚线一律不画，如图6.35所示。

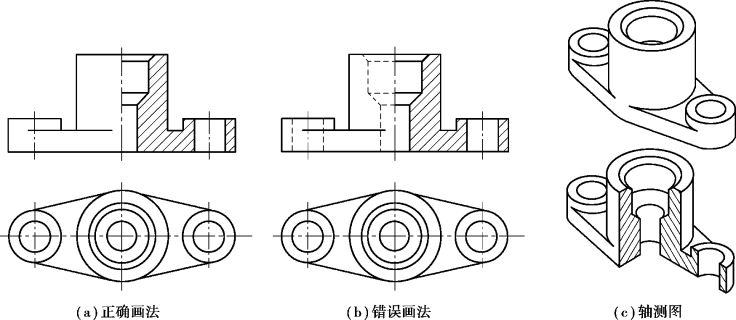

图6.35　半剖视图的虚线画法(www.daowen.com)

③半剖视图的习惯位置：图形左右对称时剖右半部分；前后对称时剖前半部分，如图6.33（b）所示。

3）局部剖视图

（1）局部剖视图的概念

用剖切面局部地剖开机件所得的剖视图称为局部剖视图，如图6.36所示。

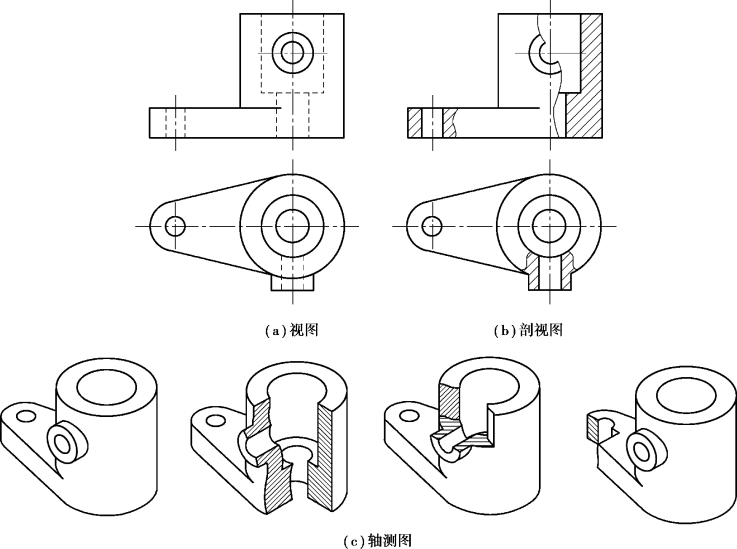

图6.36　局部剖视图

（2）局部剖视图的应用范围

①局部剖视图主要用于机件内外结构形状都比较复杂且不对称的情况。如图6.36所示的机件，其内部有多处孔结构，前面正上方有圆柱形凸台，凸台内有正垂小圆孔与中间圆孔内腔穿通。该机件内外形状均需要表达，且机件前后、左右均不对称。若将主视图画成全剖视图，机件的内部空腔的形状和高度都能表示清楚，但正上方凸台被剖切掉，其形状和位置都不能表达。机件左、右不对称，主视图不适合画成半剖视图，因此，只能使用局部剖视图，这样既表达了外部形状又表达了内部结构。

②机件上有局部结构需要表示时，也可用局部剖视图，如图6.37主视图中所示的长条形孔结构。

③当实心杆、轴类机件上有小孔或凹槽时，常采用局部剖视图来表达。如图6.38所示，用局部剖视图表达轴上键槽的形状和深度。

④当对称图形的中心线与图形轮廓线重合时，不宜采用半剖视图，应采用局部剖视图，如图6.39所示。

（3）局部剖视图的标注方法

当单一剖切平面的剖切位置明确时，局部剖视图不必标注，如图6.36—图6.39所示。

（4）局部剖视图的画法及注意事项

①局部剖视图中，视图与剖视图的分界线为细波浪线或双折线。波浪线或双折线是表示假想断裂面的投影，绘图时要注意以下几方面：

a.波浪线不能超出剖切部分的图形轮廓线，如图6.40（a）所示。

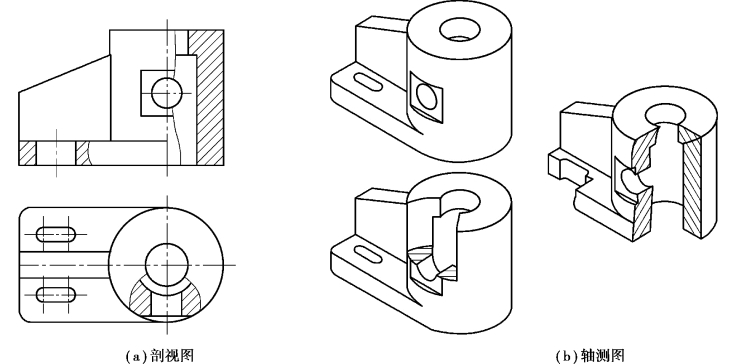

图6.37　局部剖视图

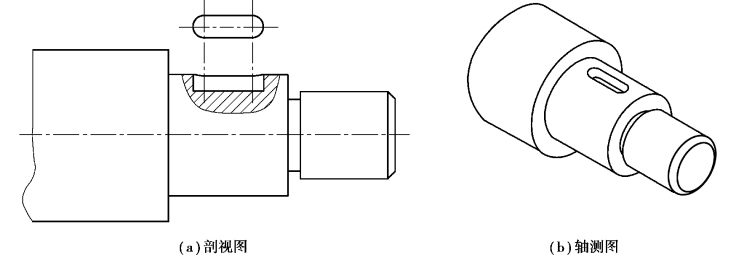

图6.38　局部剖视图

b.剖切面和观察者之间的通孔、通槽内不能画波浪线（即波浪线不能穿空而过），如图6.40（b）所示。

c.波浪线和双折线不应和图样上其他图线重合，也不能成为轮廓线的延长线，如图6.41（a）、（b）所示。当被剖切结构为回转体时，允许将该结构的轴线作为局部剖视与视图的分界线，如图6.41（d）所示。

②画局部剖视图时，剖开机件范围的大小要根据机件的结构特点和表达的需要而定，如图6.42（a）所示，主视图为了表示中间四棱柱孔的高度，剖的范围必须大一些，而俯视图上小孔则不必剖的范围太大，只需将小孔深度表示清楚即可。

局部剖视图能同时表达机件的内外部结构形状，不受机件是否对称的约束，剖开范围的大小、剖切位置均可根据表达需要确定，因此，局部剖视图是一种比较灵活的表达方法。但是同一个视图中采用局部剖视不宜过多，以免使图形过于零乱，给读图带来困难。

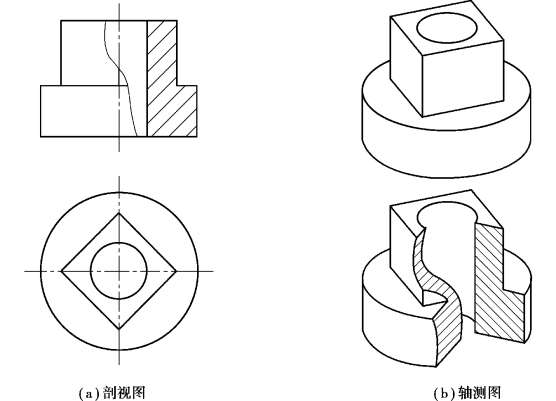

图6.39　局部剖视图

图6.40　局部剖视图中波浪线的画法（一）

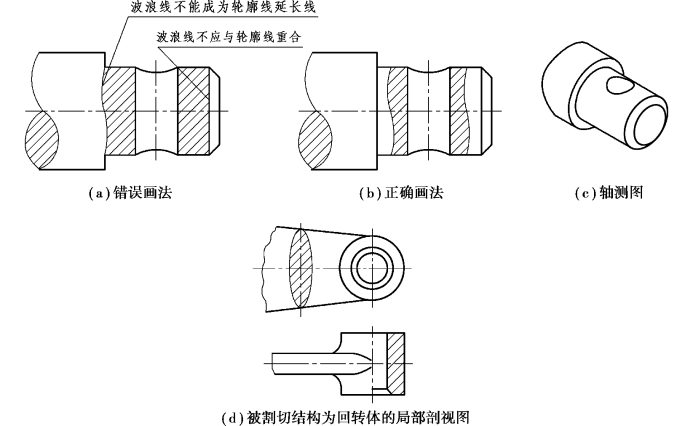

图6.41　局部剖视图中波浪线的画法（二）

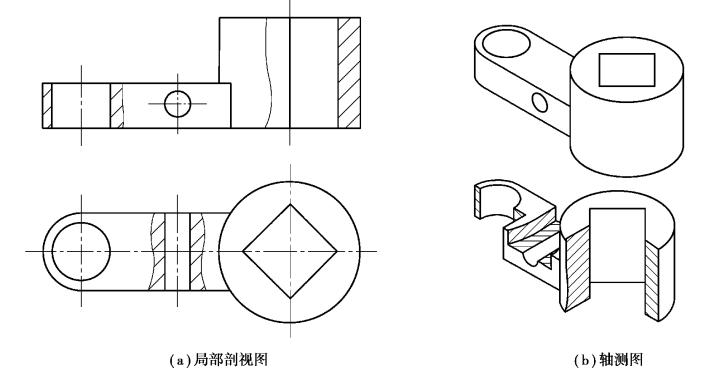

图6.42　局部剖视图中波浪线的范围大小
