1）剖面符号

在剖视图和断面图中，一般采用剖面符号填充表示剖面区域。常用的剖面符号见表6.1。

表6.1中，金属材料、非金属材料等的剖面符号一般用剖面线绘制，并由国家标准（GB/T 4457.4—2002）所指定的细实线来绘制，且与剖面或断面外轮廓成对称或相适宜的角度。剖面线的间距应与剖面尺寸的比例相一致，应与国家标准（GB/T17450—1998）所给出最小间距（0.7mm）的要求一致。

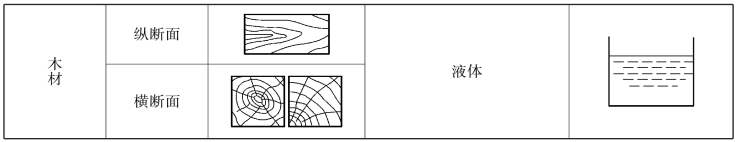

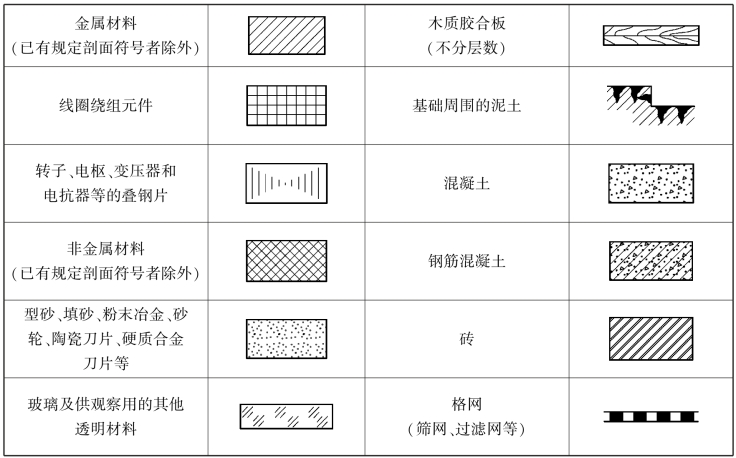

表6.1　剖面区域表示法

续表

注：①剖面符号仅表示材料的类型，材料的名称和代号另行注明。
②叠钢片的剖面线方向，应与束装中叠钢片的方向一致。
③液面用细实线绘制。

2）剖面符号的画法

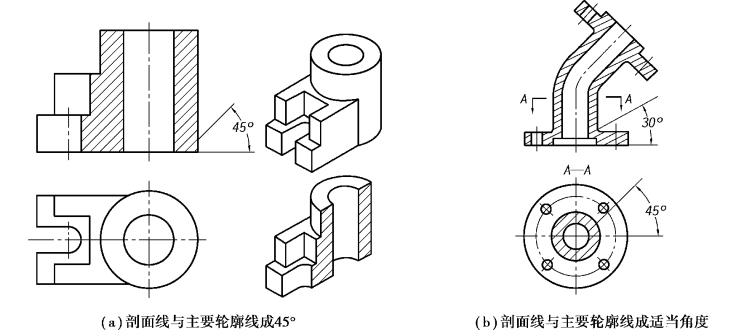

①在同一金属零件的图中，剖视图、断面图中的剖面线，应画成间隔相等、方向相同且一般与剖面区域的主要轮廓或对称线成45°的平行线，如图6.18（a）所示。必要时，剖面线也可画成与主要轮廓线成适当角度，如图6.18（b）所示。

图6.18　同一金属零件的剖面线的画法

②相邻辅助零件（或部件），不画剖面符号，如图6.19所示。

③当剖面区域较大时，可以只沿轮廓的周边画出剖面符号，如图6.20所示。

图6.19　相邻辅助零件（或部件）不画剖面符号

图6.20　剖面区域较大时可以只沿轮廓的周边画出剖面符号

④如仅需画出被剖切后的一部分图形，其边界又不画断裂边界线时，则应将剖面线绘制整齐，如图6.21所示。

图6.21　剖面区域较大时可以只沿轮廓的周边画出剖面符号

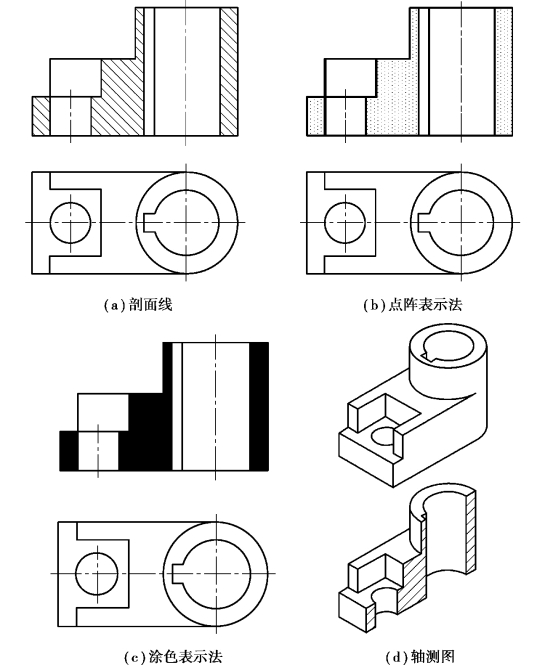

⑤为了便于计算机绘图，在零件图中也可以涂色或点阵代替剖面符号，如图6.22所示。点的间距根据底纹尺寸按比例选取。如果是一个大的面，阴影可以局限于一个区域。在这个区域内，沿周线画等距点图案，如图6.20所示。(www.daowen.com)

图6.22　剖面符号可以用涂色或点阵代替

⑥木材、玻璃、液体、叠钢片、砂轮及硬质合金刀片等剖面符号，也可在外形视图中画出一部分或全部作为材料类别的标志，如图6.23所示。

图6.23　剖面符号画在工件外形作为材料类别的标志

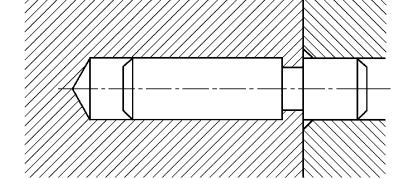

⑦在装配图中，相邻金属零件的剖面线，其倾斜方向应相反，或方向一致而间隔不等，如图6.20、图6.21所示或参看装配图章节中的有关图例。同一装配图中的同一零件的剖面线应方向相同、间隔相等。当绘制剖面符号相同的相邻非金属零件时，应采用疏密不一的方法以示区别。

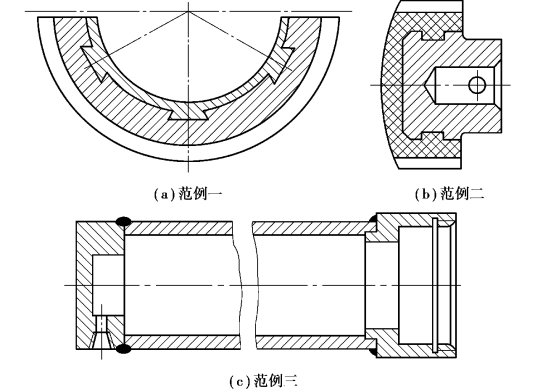

当绘制接合件的图样时，各零件的剖面符号应按上面的规定绘制，如图6.24所示或参看装配图章节中的有关图例。

图6.24　接合件图中各零件的剖面符号绘制方法

⑧当绘制接合件与其他零件的装配图时，如接合件中各零件的剖面符号相同，一般可作为一个整体画出，如图6.25所示或参看装配图章节中的有关图例。如不相同，应分别画出。

图6.25　绘制接合件与其他零件的装配图时的剖面符号绘制方法

⑨由不同材料嵌入或粘贴在一起的成品，用其中主要材料的剖面符号表示。例如，夹丝玻璃的剖面符号，用玻璃的剖面符号表示；复合钢板的剖面符号，用钢板的剖面符号表示。

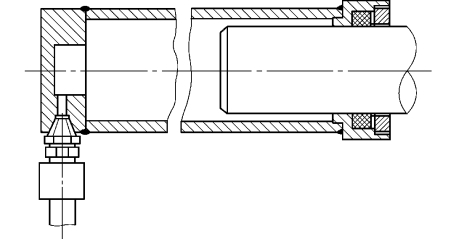

⑩在装配图中，宽度小于或等于2mm的狭小面积的剖面区域，可用涂黑代替剖面符号，如图6.26所示。如果是玻璃或其他材料，而不宜涂黑时，可不画剖面符号。当两邻接剖面区域均涂黑时，两剖面区域之间宜留出不小于0.7mm的空隙，如图6.27所示或参看装配图章节中的有关图例。

图6.26　装配图中狭小面积的剖面区域可用涂黑代替剖面符号

图6.27　两邻接剖面区域均涂黑时的画法

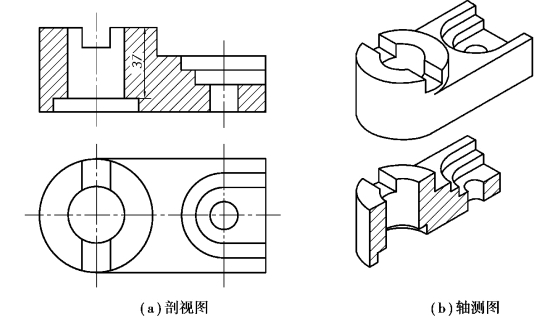

⑪剖面区域内可以标注尺寸，如图6.28所示。

图6.28　剖面区域内可以标注尺寸
