1）剖视图的术语及其定义

①剖视图：假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形。剖视图可简称为剖视，如图6.11所示。

图6.10　视图和剖视图

②剖切面：剖切被表达物体的假想平面或曲面。

③剖面区域：假想用剖切面剖开物体，剖切面与物体的接触部分。

④剖切线：指示剖切面位置的线（在视图上用细点画线绘制，可省略不画）。

⑤剖切符号：指示剖切面起讫和转折位置（用粗短画线表示）及投射方向（用箭头表示）的符号。

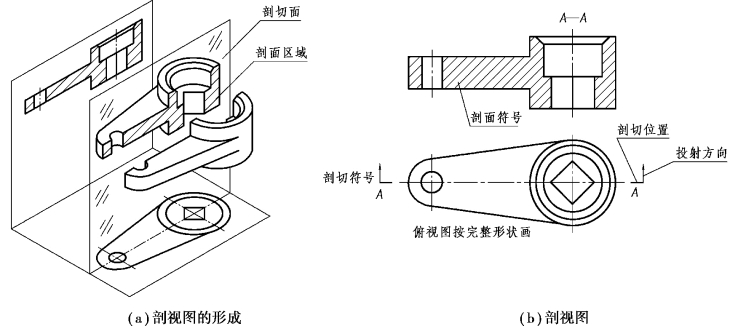

图6.11　剖视图的形成

2）剖视图的画图方法和步骤

下面以如图6.11所示的组合体为例，说明剖视图的画图方法和步骤。

①画出机件的主、俯视图，如图6.12（a）所示。(www.daowen.com)

②首先确定哪个视图取剖视，然后确定并画出剖切面位置线。剖切面应通过机件的对称面或轴线，且平行于剖视图所在的投影面。这里用通过两孔的轴线且平行于主视图面的剖切面来剖切机件，如图6.12（b）所示。

③画出剖切面后边的可见部分的投影，如图6.12（c）所示。

④画出剖面区域，并在剖面区域内画上剖面符号，如图6.12（d）所示。

⑤根据国家标准的有关规定，完成剖视图的标注，如图6.12（e）所示。

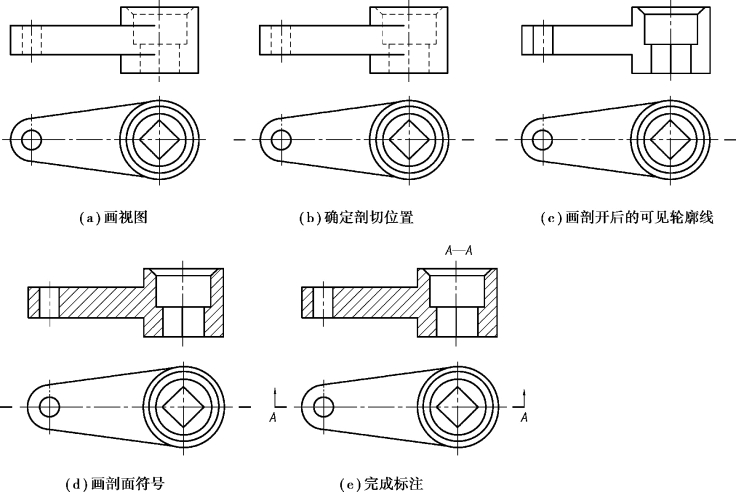

图6.12　剖视图的画图方法和步骤

3）剖视图的基本要求

①剖视图是一种假想的表达方法，机件并非真正剖开，因此，当一个视图绘制成剖视图之后，其他视图仍需完整地画出。如图6.11（b）所示，主视图绘制成剖视图后，俯视图仍按完整的机件画出。

②为了表达机件内部的真实形状，剖切面应尽可能地通过孔、槽的对称平面或轴线。一般情况下应通过尽量多的内部结构，如图6.12（e）所示。

③剖切面后的可见轮廓线应全部用粗实线画出，不得遗漏。当不可见轮廓线在其他视图能够表达清楚时，则在剖视图上省略不画，如果不能清楚表达，则要画虚线，如图6.13所示。剖视图上已表达清楚的结构，其他视图上当此部分结构投影为虚线时，一律省略不画，如图6.14（a）所示的两个圆孔已在剖视图中表达清楚，所以它在主视图和俯视图中的投影虚线可省略不画。

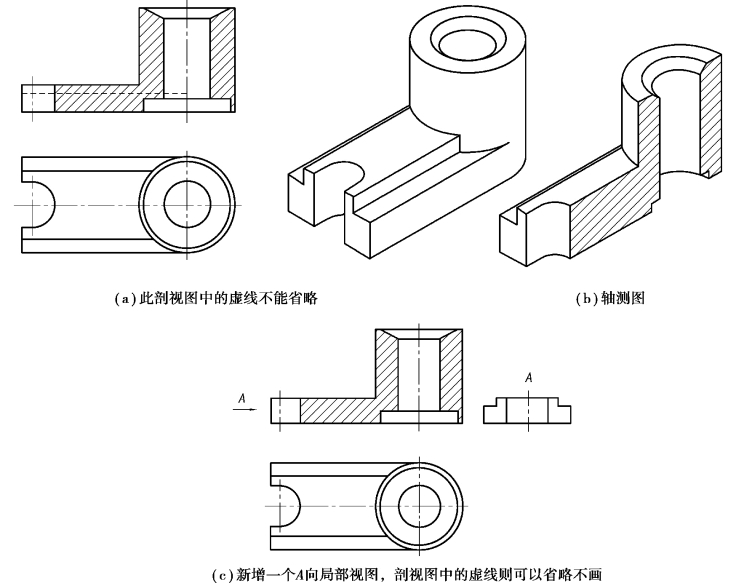

图6.13　剖视图中必要的虚线不能省略

④在剖面区域画剖面符号，不同的材料使用不同的剖面符号。对于金属材料而言，剖面符号一般画成与剖面区域的主要轮廓或对称线成45°的平行线，且间隔均匀，倾斜方向一致，如图6.13所示。
