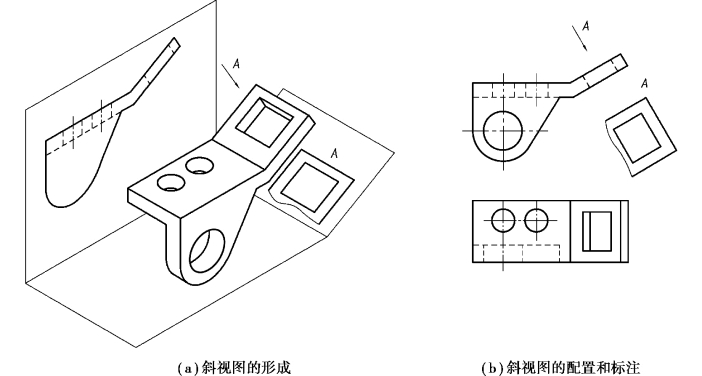

机件向不平行于基本投影面的平面投射所得的图形，称为斜视图。如图6.7（a）所示。

图6.7　斜视图

如图6.7所示，斜视图常用于表达机件上倾斜部分的外形。当机件上有不平行于基本投影面的倾斜结构时，用基本视图是不能表达这部分结构的实形和标注真实尺寸，从而给绘图、看图和标注尺寸带来不便。为了表达该结构的实形，可选用斜视图进行表达。

1）斜视图的配置和标注

①表示斜视图投影方向的箭头应垂直于倾斜的投影面，并注上相应的大写拉丁字母，字母一律按水平方向书写，如图6.7（b）所示的字母“A”。

②斜视图一般配置在箭头所指的投影方向上，并在其上标注大写的拉丁字母“X”（例如，字母“A，B，…”），如图6.7（b）所示中的字母“A”。必要时也可配置在其他位置，如图6.8所示。(www.daowen.com)

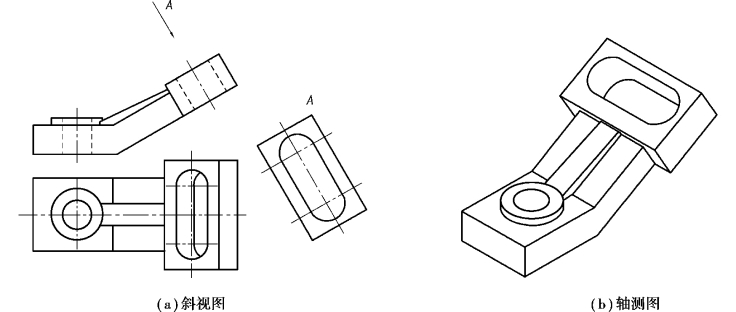

图6.8　斜视图

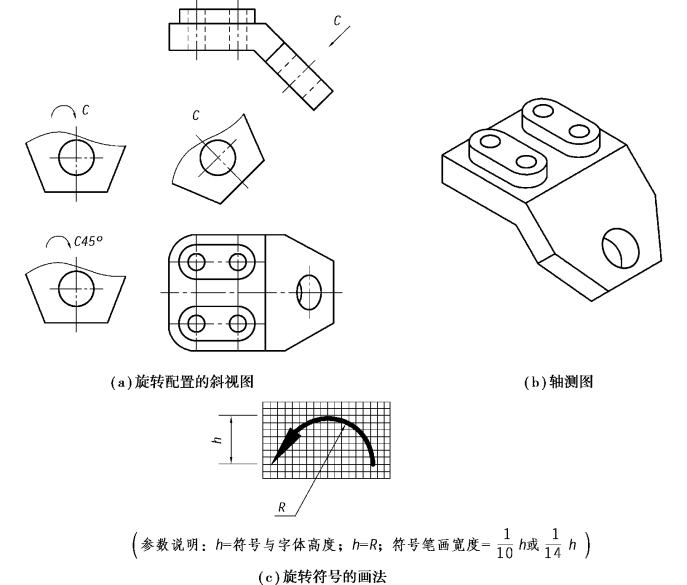

③在不引起误解时，允许将斜视图旋转配置，标注形式如图6.9（a）所示。表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端，也允许将旋转角度标注在字母之后。旋转符号的画法如图6.9（c）所示。

2）斜视图断裂边界线的画法

斜视图断裂边界线用波浪线或双折线表示，断裂边界线的画法和省略画法与局部视图相同，如图6.7、图6.8和图6.9所示。

图6.9　旋转配置的斜视图画法
