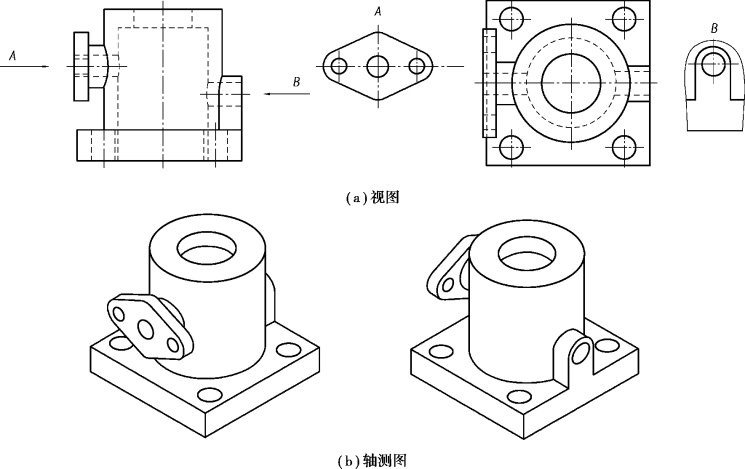

局部视图是将物体的某一部分向基本投影面投射所得的视图。当机件上的某些局部形状在已画的基本视图上未能反映清楚，但又没有必要另画一个基本视图时，可用局部视图来表达。如图6.4所示的机件，选定主视图后，已把机件基本形状表达出来，左右两边凸台的局部形状可用A，B两个局部视图来表达，而没有必要用左、右视图来表达。

图6.4　局部视图

1）局部视图的配置

在机械制图中，局部视图的配置可选用以下3种方式。

①按基本视图的配置形式配置，如图6.4（a）所示的A向局部视图。

②按向视图的配置形式配置，如图6.4（b）所示的B向局部视图。

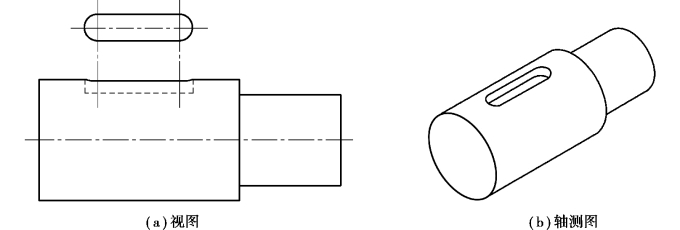

③按第三角画法配置在视图上所需表示物体局部结构的附近，并用细点画线将两者相连，如图6.5所示。

(www.daowen.com)

图6.5　按第三角画法配置的局部视图

2）局部视图断裂边界线的画法

画局部视图时，其断裂边界用波浪线或双折线绘制，如图6.4（b）所示的B向局部视图。画波浪线时不应超过机件的轮廓线，应画在机件的实体上。

当所表示的局部视图的外轮廓成封闭时，则不必画出其断裂边界线，如图6.4（a）所示的A向局部视图。

3）局部视图的标注

标注局部视图时，通常在其上方用大写的拉丁字母标出视图的名称，在相应视图附近用箭头指明投射方向，并注上相同的字母，如图6.4（a）所示中的局部视图A和B。

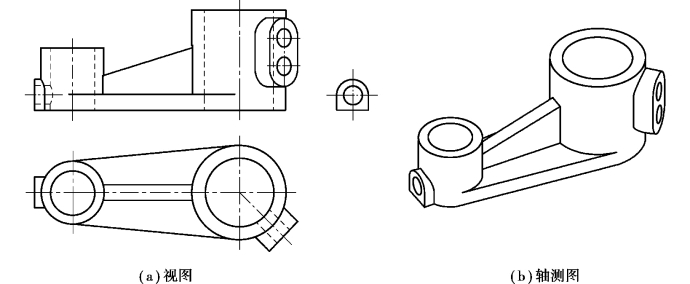

当局部视图按其本视图配置，中间又没有其他图形隔开时，则不必标注。如图6.6所示的局部视图就可以省略标注。

图6.6　省略标注的局部视图
