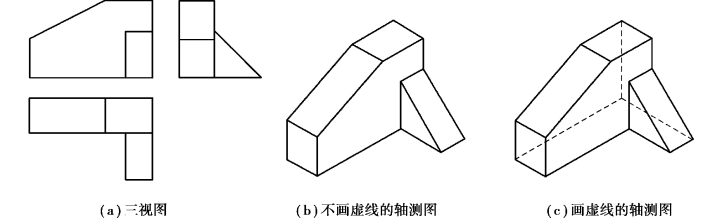

①轴测图中一般只画出可见部分，必要时才画出其不可见部分。轴测图中，应用粗实线画出物体的可见轮廓，必要时可用细虚线画出物体的不可见轮廓，如图5.6所示。

图5.6　组合体的正等轴测图

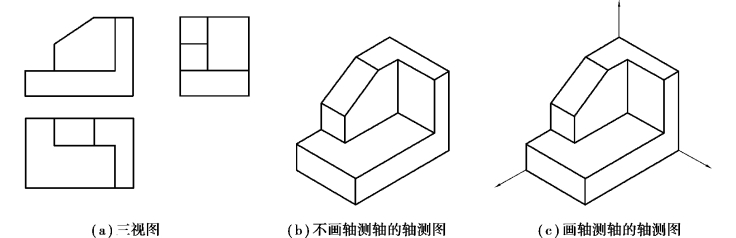

②轴测图中的3根轴测轴应配置成便于作图的特殊位置，绘图时，轴测轴随轴测图同时画出，也可以省略不画，如图5.7所示。

图5.7　组合体的正等轴测图

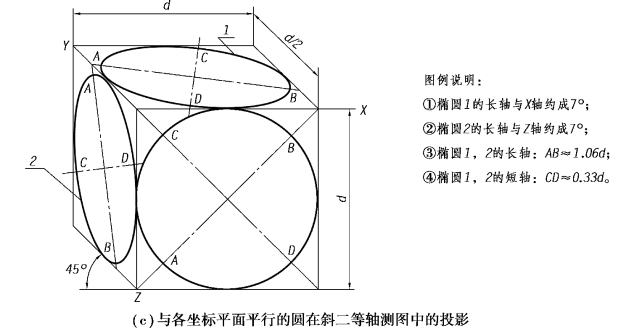

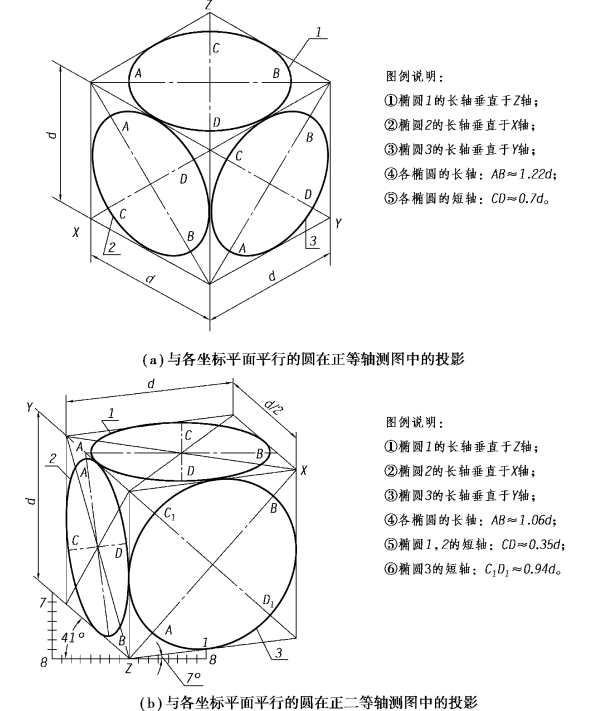

③与各坐标平面平行的圆（如直径为d）在各种轴测图中分别投影为椭圆（只有斜二测中正面投影仍为圆），如图5.8所示。

图5.8　与各坐标平面平行的圆的轴测投影

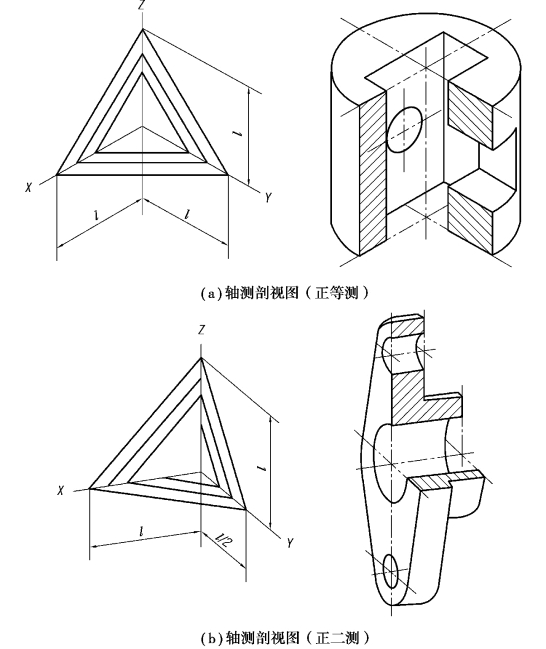

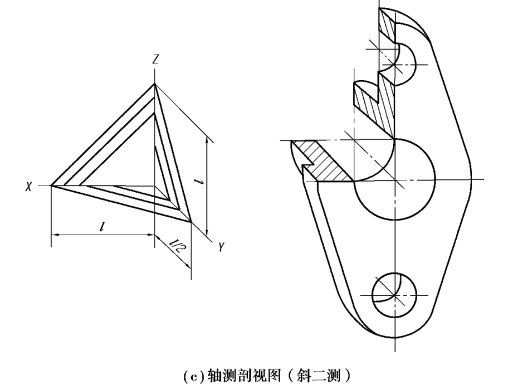

④表示零件的内部形状时，可假想用剖切平面将零件的一部分剖去。各种轴测图中剖面线应按如图5.9所示的规定画出。

(www.daowen.com)

图5.9　轴测剖视图

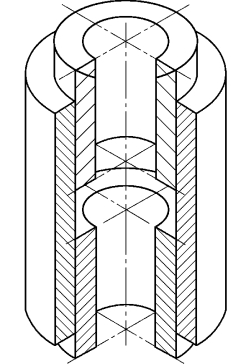

⑤在轴测装配图中，可用将剖面线画成方向相反或不同的间隔的方法来区别相邻的零件，如图5.10所示。

图5.10　轴测装配剖视图

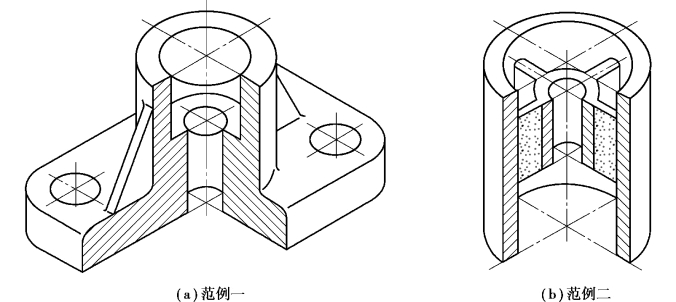

⑥剖切平面通过零件的肋或薄壁等结构的纵向对称平面时，这些结构都不画剖面符号，而用粗实线将它与邻接部分分开，如图5.11（a）所示；在图中表现不够清晰时，也允许在肋或薄壁部分用细点表示被剖切部分，如图5.11（b）所示。

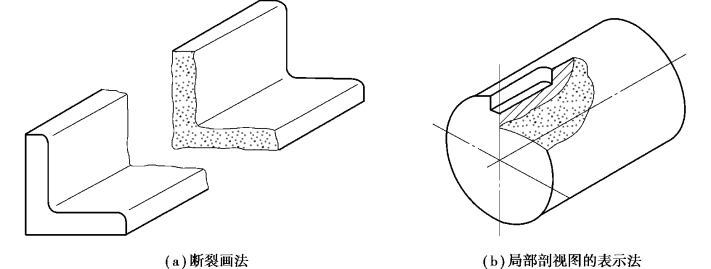

⑦表示零件中间折断或局部断裂时，断裂处的边界线应画波浪线，并在可见断裂面内加画细点以代替剖面线，如图5.12所示。

图5.11　肋结构的轴测剖视表示法

图5.12　轴测图中的断裂画法和局部剖视图表示法

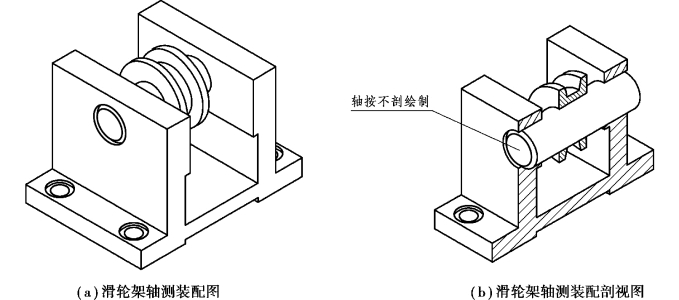

⑧在轴测装配图中，当剖切平面通过轴、销、螺栓等实心零件的轴线时，这些零件应按未剖切绘制，如图5.13所示。

图5.13　实心零件在轴测图中的画法
