下面以如图4.31所示的组合体为例，说明组合体尺寸标注的基本步骤。

1）尺寸基准的选择

如图4.31所示，组合体左右对称，长度方向具有对称平面，应选取对称面作为长度方向的尺寸基准。后端面和底面是比较大的平面，应选取后端面作为宽度方向的尺寸基准，底面作为高度方向的尺寸基准。

2）组合体形体分析

通过形体分析，组合体由形体A和B叠加而成，如图4.32所示。形体A是由一个半圆柱和一个四棱柱进行叠加，然后切割圆孔而成的综合型组合体。形体B是由一个四棱柱切去两个圆角和两个圆孔而成的切割型组合体。

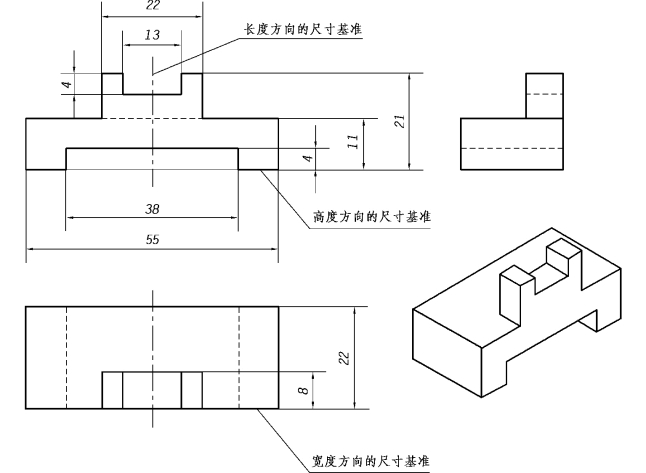

图4.30　组合体尺寸标注的基准

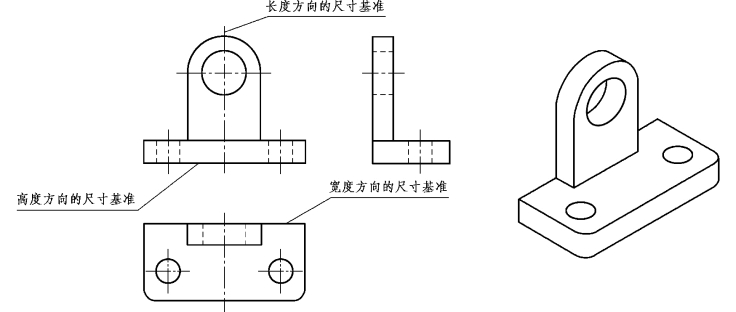

图4.31　组合体的尺寸基准

3）标注组合体的定形尺寸

如图4.33所示，主视图中的尺寸R10是半圆柱的定形尺寸，尺寸ϕ12是圆孔的定形尺寸，尺寸6是底板高度的定形尺寸。俯视图中的尺寸R3是圆角的定形尺寸，尺寸2×ϕ10是两个圆孔的定形尺寸。左视图中的尺寸6是立板宽度的定形尺寸。

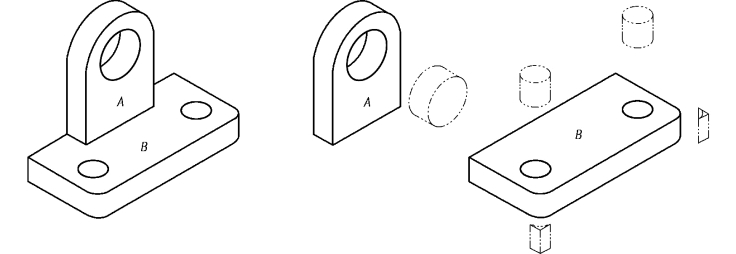

图4.32　组合体的形体分析

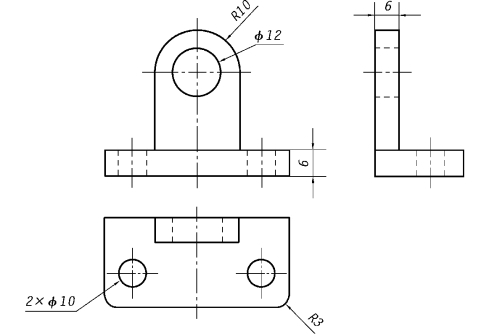

图4.33　标注组合体的定形尺寸(www.daowen.com)

4）标注组合体的定位尺寸

如图4.34所示，主视图中的尺寸25是半圆柱和圆孔的定位尺寸。俯视图中的尺寸30和13是两个圆孔的定位尺寸。

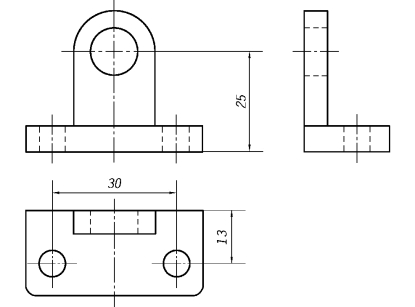

图4.34　标注组合体的定位尺寸

5）标注组合体的总体尺寸

如图4.35所示，主视图中的定位尺寸25和定形尺寸R10可以共同确定组合体的总高。俯视图中的尺寸44是组合体的总长。俯视图中的尺寸21是组合体的总宽。

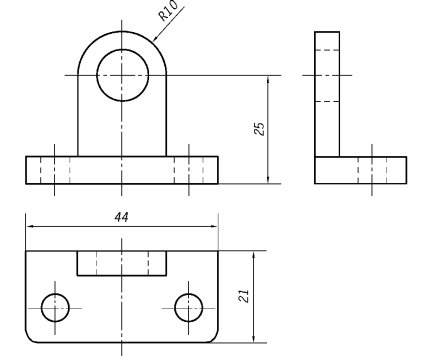

图4.35　标注组合体的总体尺寸

6）检查有无漏标的尺寸

如图4.36所示，在完成组合体的尺寸标注后，还需仔细检查有无漏注的尺寸，一般按照下列方法进行逐步检查。

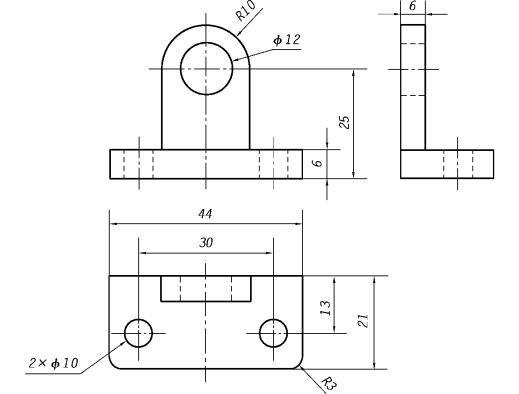

图4.36　组合体的尺寸标注

①检查组合体的定形尺寸、定位尺寸是否标注完整。

②检查每个孔的定位尺寸、直径、深度尺寸是否标注完整。

③检查每项切割体的定位尺寸、定形尺寸是否标注完整。
