组合体三视图读图是画图的逆过程，它既能提高空间想象力，又能提高投影的分析能力。组合体三视图读图的基本步骤是根据已知的视图，运用投影原理和三视图投影规律，正确分析视图中的每条图线、每个线框所表示的投影含义，综合想象出组合体的空间形状。

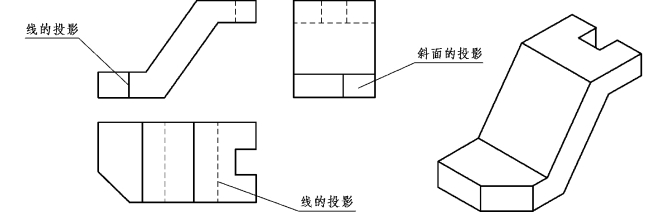

如图4.15所示，组合体的视图由线和线框组成，要读懂组合体视图，必须了解视图中每条线、线框的含义。

图4.15　组合体视图中的每条线、线框的含义

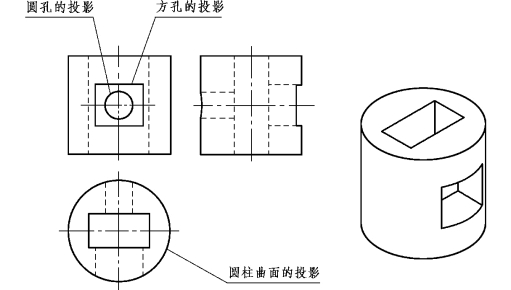

如图4.16所示，组合体三视图中的每一个封闭线框，其含义可能是：

①单一面（平面或曲面）的投影。

②曲面及其相切面（平面或曲面）的投影。

③通孔的投影。

图4.16　组合体视图中的封闭线框的含义

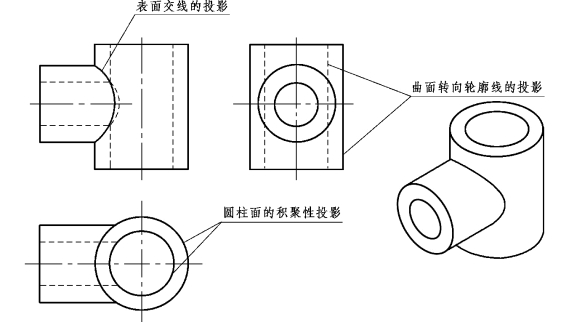

如图4.17所示，组合体三视图中的粗实线（或虚线）包括直线或曲线，其含义可能是：

①两表面交线（两平面、两曲面、平面与曲面）的投影。

②曲面转向轮廓线的投影。

③具有积聚性面（平面或柱面）的投影。(www.daowen.com)

图4.17　组合体视图中的粗实线或虚线的含义

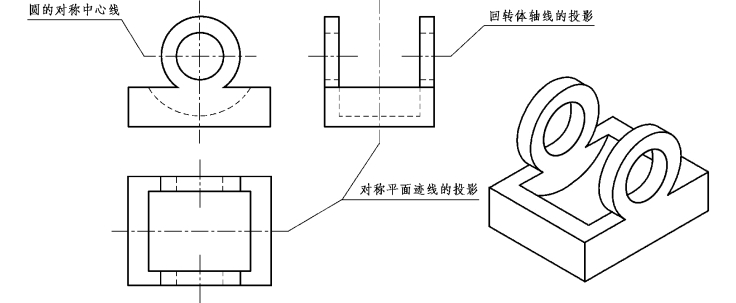

如图4.18所示，组合体三视图中的细点画线，其含义可能是：

①对称平面迹线的投影。

②回转体轴线的投影。

③圆的对称中心线。

图4.18　组合体视图中的细点画线的含义

组合体三视图读图的基本要领如下：

①要几个视图联系起来看。如图4.19所示的组合体，要3个视图联系起来进行读图，才能读懂该组合体的结构形状。

②要从反映形体特征最明显的视图看起。如图4.19所示的组合体，特征最明显的视图是主视图。

③要认真分析视图中相邻线框的位置关系。如图4.19所示的三角形肋板结构，读图时应认真分析它在3个视图中的位置关系。

图4.19　组合体三视图读图的基本要领
