下面以如图4.8（a）所示的组合体为例，来说明叠加型组合体三视图的画图步骤。

1）形体分析

画组合体三视图前，应对组合体进行形体分析，了解组成组合体的各基本形体的形状、组合形式、相对位置及其在某方向上是否对称，以便对组合体的整体形状有一个总的概念，为画三视图作好准备。如图4.8（b）所示，可以看出该组合体是由两个四棱柱（底板和侧板）和两个三棱柱（前肋板和后肋板）叠加组合而成的。

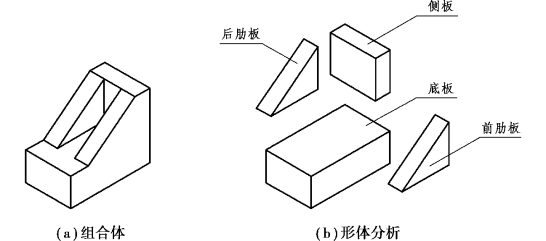

图4.8　叠加型组合体的形体分析

2）视图选择

在形体分析的基础上，确定主视图的投射方向和物体的摆放位置。在组合体三视图中，主视图是最主要的视图。一般需要选择反映其形状特征最明显、反映形体间相互位置关系最多的投射方向作为主视图的投射方向。主视图的摆放位置应反映位置特征，并使其表面相对于投影面尽可能多地处于平行或垂直位置，也可选择其自然位置。在此前提下，还应考虑使俯视图和左视图上的虚线尽可能的少。一旦主视图确定，俯视图和左视图也就随之而定。

如图4.9所示，若该叠加型组合体以图示的投射方向作为主视图，并将其按自然位置安放，则底板的形状特征需用俯视图来反映，侧板的形状特征需用左视图来表达。因此，该组合体需要用3个视图才能完整、清晰地表达其形状和结构特点。

3）画三视图

视图选好后，接着要根据组合体的大小和图幅，选定画图比例。同时还要考虑标注尺寸所需的位置，力求匀称地布置视图。图4.8的叠加型组合体的画图步骤如图4.10所示。

①画三视图的作图基准线，如图4.10（a）所示。通常选组合体中投影有积聚性的对称面、底面（上或下）、端面（左、右、前、后）或回转轴线、对称中心线作为三视图的画图基准线。(www.daowen.com)

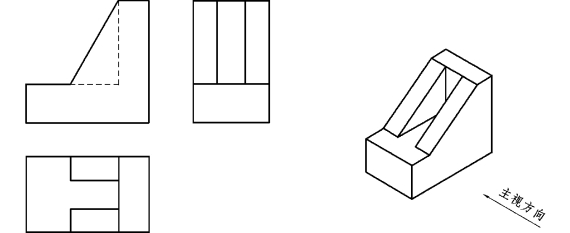

图4.9　叠加型组合体的视图选择

②按组合体形体分析的结果，用细实线绘制各个基本形体的三视图的底稿，如图4.10（b）—（e）所示。为了快速而准确地画出组合体的三视图，画底稿时还应注意以下事项：

a.按该组合体的形体分析结果，可先下后上、再前后逐一画出每个基本形体的三视图，这样有利于保持投影关系，提高作图的准确性和作图效率，如属左、中、右结构，作图方法类同。

b.每个形体应先从具有积聚性或反映实形的视图开始绘制，然后画其他视图且3个视图最好同时进行绘制，这样可以避免漏线和多线，确保投影关系正确和提高绘图速度。

c.注意各形体之间表面的连接关系。

d.要注意各形体间内部融为整体，绘图时不应将形体间融为整体而不存在的轮廓线画出。

③检查和加粗描深。用细实线画完的底稿要特别注意检查各基本形体表面间的连接、相交、相切等关系的处理，检查三视图是否符合投影原则。检查无误后，擦去多余底稿线，按机械制图的线型标准加粗描深，如图4.10（f）所示。

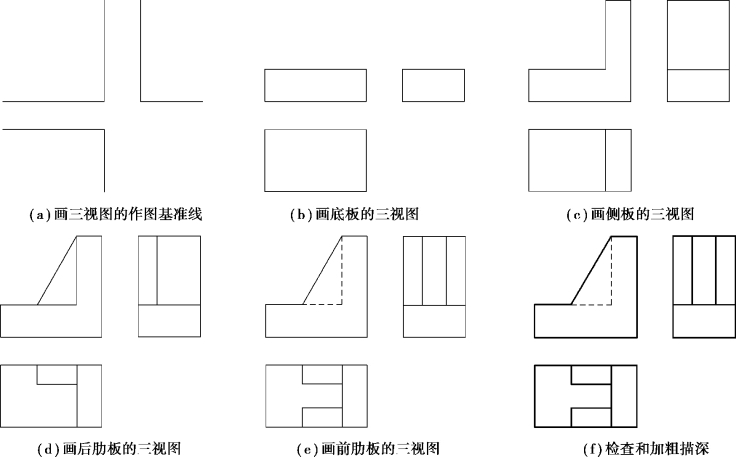

图4.10　叠加型组合体三视图的画图步骤
