简化表示法:GB/T16675.2—2012

1)尺寸标注的简化原则

①简化必须保证不致引起误解和不会产生理解的多义性。在此前提下,应力求制图简便。

②便于识读和绘制,注重简化的综合效果。

③在考虑便于手工制图和计算机制图的同时,还要考虑缩微制图的要求。

2)尺寸标注简化表示法的基本要求

①若图样中的尺寸和公差全部相同或某个尺寸和公差占多数时,可在图样空白处作总的说明,如“全部倒角C1.6”“其余圆角R4”等。

②对于尺寸相同的重复要素,可仅在一个要素上注出其数量和尺寸,如图1.49所示。

图1.49 尺寸相同的重复要素的简化注法

③标注尺寸时,应尽可能地使用符号和缩写词。常用的符号和缩写词见表1.12。

3)常用的尺寸标注简化表示法

①标注尺寸时,可采用带箭头的指引线,如图1.50所示。

②标注尺寸时,也可采用不带箭头的指引线,如图1.51所示。

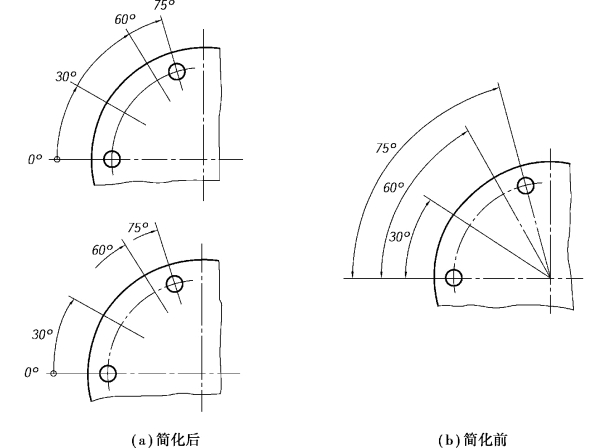

③从同一基准出发的尺寸可按如图1.52或图1.53所示的简化形式进行标注。

图1.50 带箭头的指引线的简化注法

图1.51 省略箭头的简化注法

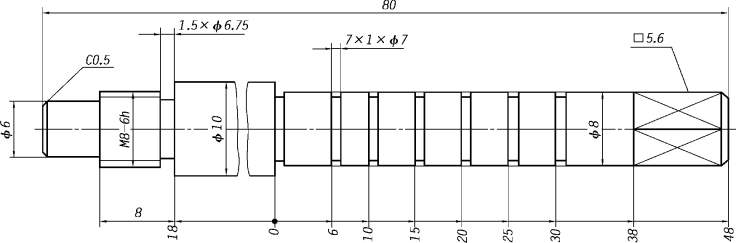

图1.52 从同一基准出发的线性尺寸的简化注法

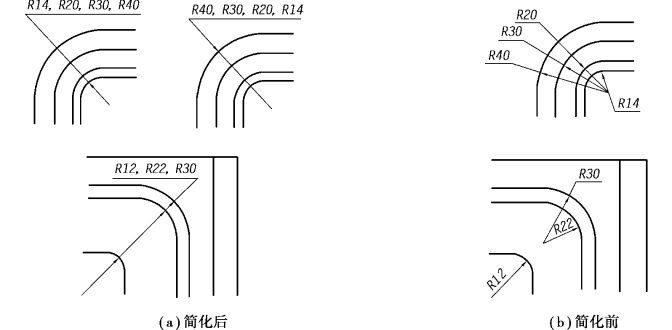

④一组同心圆弧或因心位于一条直线上的多个不同心圆弧的尺寸,可用共用的尺寸线和箭头依次表示,如图1.54所示。

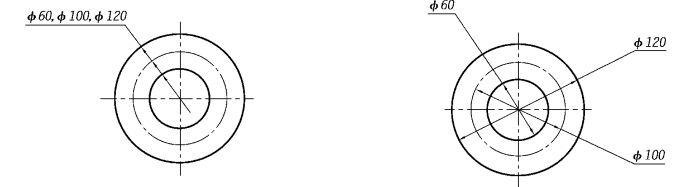

⑤一组同心圆或尺寸较多的台阶孔的尺寸,可用共用的尺寸线和箭头依次表示,如图1.55所示。

⑥在同一图形中,对于尺寸相同的孔、槽等成组要素,可仅在一个要素上注出其尺寸和数量,如图1.56所示。

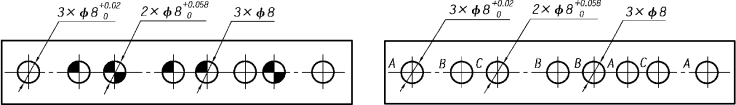

⑦在同一图形中,如有几种尺寸数值相近而又重复的要素(如孔等)时,可采用标记(如涂色等)或用标注字母的方法来区分,如图1.57所示。

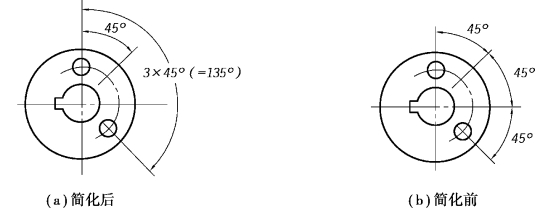

图1.53 从同一基准出发的角度尺寸的简化注法

图1.54 用共用的尺寸线和箭头标注圆弧半径的简化注法

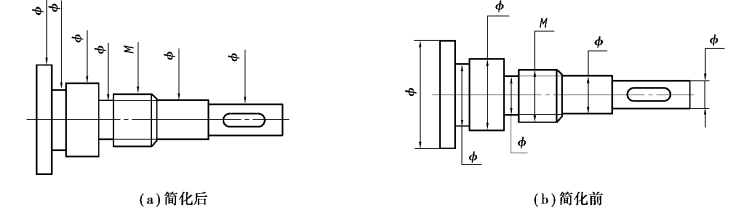

图1.55 用共用的尺寸线和箭头标注同心圆直径和线性尺寸的简化注法

图1.56 成组要素的简化注法

图1.57 重复要素的简化注法

⑧在不反映真实大小的投影上,用在尺寸数值下加画粗实线短画的方法标注其真实尺寸,如图1.58所示。

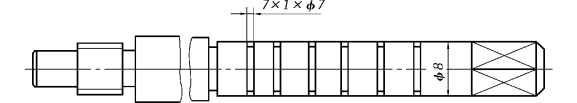

⑨间隔相等的链式尺寸,可采用如图1.59所示的简化注法进行标注。

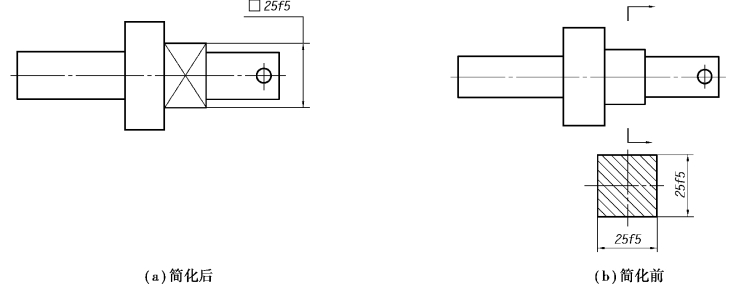

⑩标注正方形结构尺寸时,可在正方形边长尺寸数字前加注“□”符号,如图1.60所示。

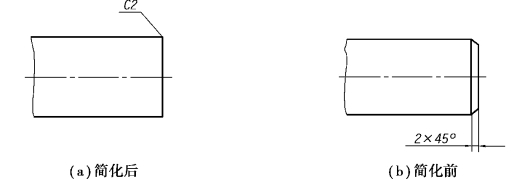

⑪在不致引起误解时,零件图中的倒角可以省略不画,其尺寸也可简化标注,如图1.61所示。

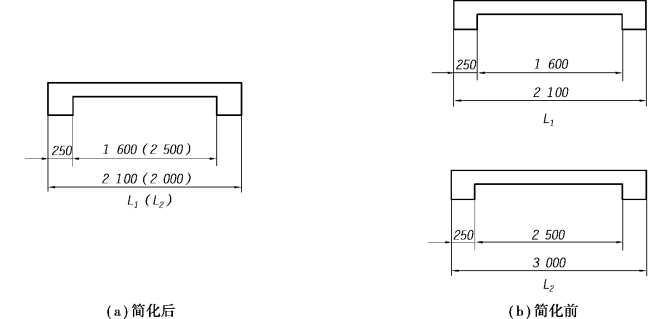

⑫两个形状相同但尺寸不同的构件或零件,可共用一张图表示,但应将另一件名称和不相同的尺寸列入括号中表示,如图1.62所示。

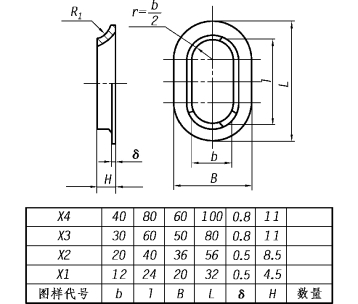

⑬同类型或同系列的零件或构件,可采用表格图绘制,如图1.63所示。

⑭滚花可采用如图1.64所示的简化方法进行标注。(www.daowen.com)

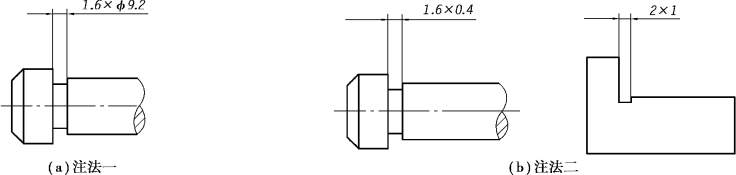

⑮一般的退刀槽或砂轮越程槽可按“槽宽×直径”[图1.65(a)]或“槽宽×槽深”[图1.65(b)]的形式标注。

图1.58 在倾斜面投影图上标注真实大小尺寸的简化注法

图1.59 间隔相等的链式尺寸的简化注法

图1.60 正方形结构尺寸的简化注法

图1.61 倒角尺寸的简化注法

图1.62 形状相同但尺寸不同的构件或零件的简化注法

图1.63 同类型或同系列的零件或构件的简化注法

⑯当成组要素的定位和分布情况在图形中已明确时,可不标注其角度,并省略缩写词“EQS”,如图1.66所示。

⑰对于不连续的同一表面,可用细实线连接后标注一次尺寸,如图1.67所示。

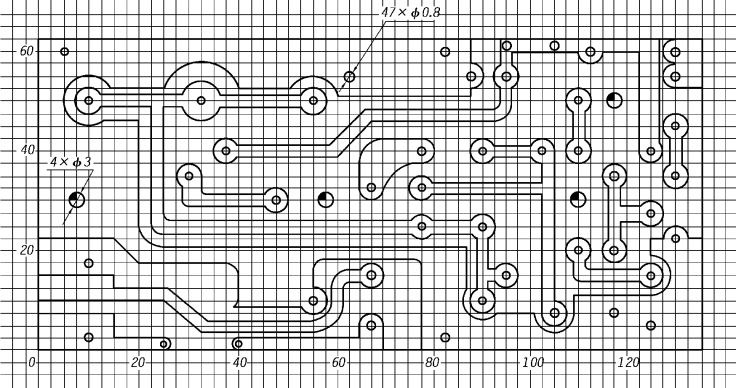

⑱对于印制板类的零件,可直接采用坐标网格法表示尺寸,如图1.68所示。

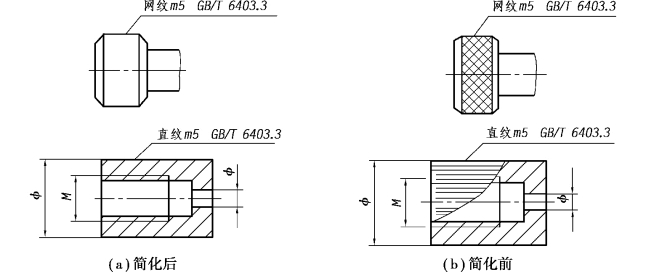

图1.64 滚花的简化注法

图1.65 退刀槽或砂轮越程槽的简化注法

图1.66 成组要素省略角度和缩写词的简化注法

图1.67 不连续的同一表面的简化注法

图1.68 印制板类零件的简化注法

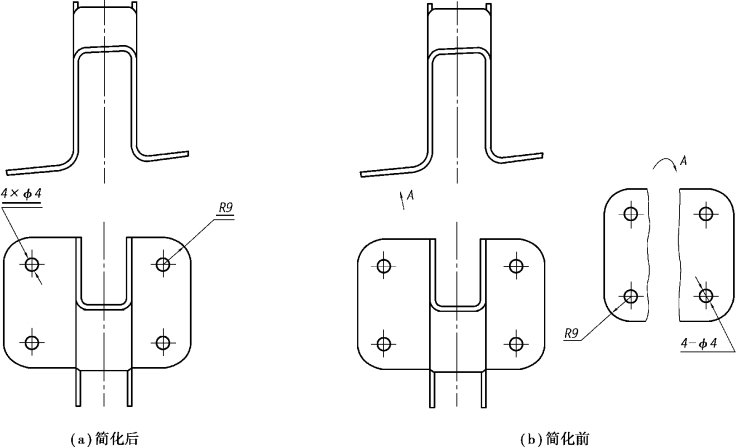

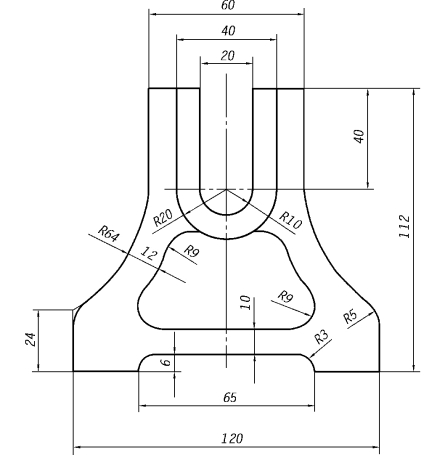

⑲当图形具有对称中心线时,分布在对称中心线两边的相同结构,可仅标注其中一边的结构尺寸,如图1.69所示的R64,12,R9,R5等。

图1.69 对称图形的简化注法

⑳标注圆锥销孔的尺寸时,应按图1.70(a)、(b)的形式引出标注,其中ϕ4和ϕ3为与其相配的圆锥销的公称直径。

图1.70 圆锥销孔的简化注法

㉑对于凸轮的曲面(或曲线)和处在曲面上的某些结构,其尺寸可标注在展开图上,如图1.71所示。

图1.71 凸轮结构的简化注法

㉒对于镀涂表面的尺寸,按以下规定标注。

图样中镀涂零件的尺寸应为镀涂后尺寸,即计入了镀涂层厚度,如为镀涂前尺寸,应在尺寸数字的右边加注“镀(涂)前”字样。

对于装饰性、防腐性的自由表面尺寸,可视作镀涂前尺寸,省略“镀(涂)前”字样。

对于配合尺寸,只有当镀涂层厚度不影响配合时,方可视作镀涂前的尺寸,并省略“镀(涂)前”字样。

必要时可同时标注镀涂前和镀涂后的尺寸,并注写“镀(涂)前”和“镀(涂)后”字样,如图1.72所示。

图1.72 镀涂表面的简化注法
