机械制图与计算机辅助三维设计标注尺寸的符号及缩写词

①标注尺寸的符号及缩写词应符合表1.12的规定。

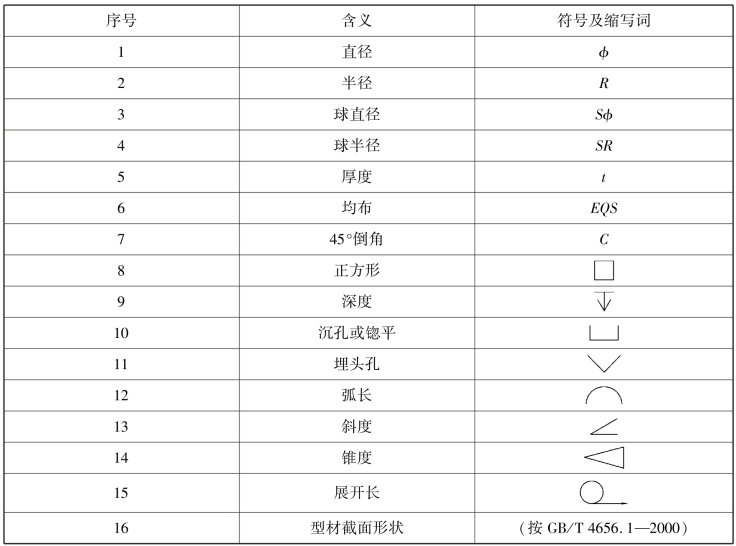

表1.12 标注尺寸的符号及缩写词

②标注直径时,应在尺寸数字前加注符号“ϕ”;标注半径时,应在尺寸数字前加注符号“R”;标注球面的直径或半径时,应在符号“ϕ”或“R”前再加注符号“S”,如图1.39(a)、(b)所示。对于轴、螺杆、铆钉以及手柄等的端部,在不会引起误解的情况下可省略符号“S”,如图1.39(c)所示。

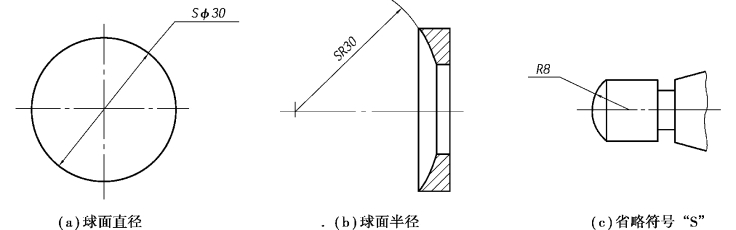

图1.39 球面尺寸的注法

③标注弧长时,应在尺寸数字左侧加注弧长符号“”,如图1.26(c)所示。

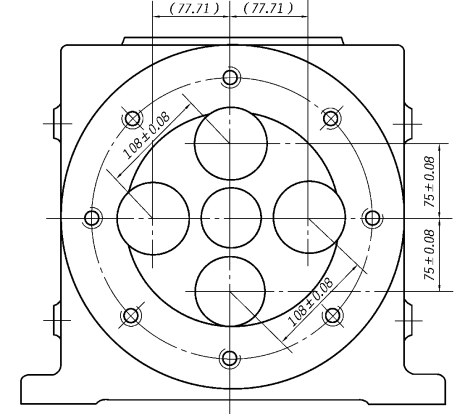

④标注参考尺寸时,应将尺寸数字加上圆括弧,如图1.40所示。

图1.40 参考尺寸的注法

⑤标注剖面为正方形结构的尺寸时,可在正方形边长尺寸数字前加注符号“□”,如图1.41(a)、(c)所示。或按照如图1.41(b)、(d)所示,用“B×B”标注,其中,B为正方形的对边距离。

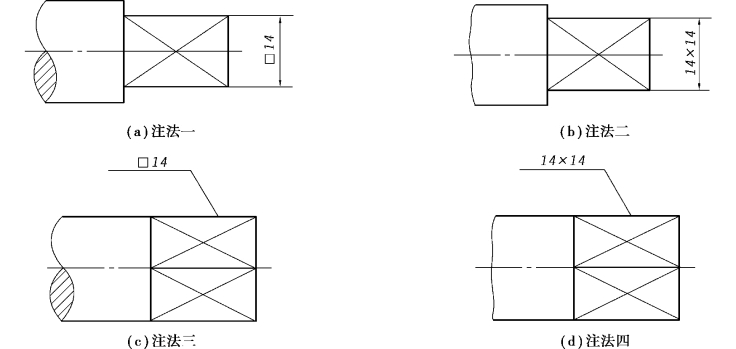

图1.41 正方形结构的尺寸注法

⑥标注板状零件的厚度时,可在尺寸数字前加注符号“t”,如图1.42所示。

⑦当需要指明半径尺寸是由其他尺寸所确定的时,应用尺寸线和符号“R”标出,但不需要注写尺寸数字,如图1.43所示。

(www.daowen.com)

图1.42 板状零件厚度的尺寸注法

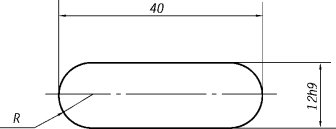

图1.43 半径尺寸有特殊要求时的注法

⑧标注斜度或锥度时,可按如图1.44或图1.45所示的方法进行标注。

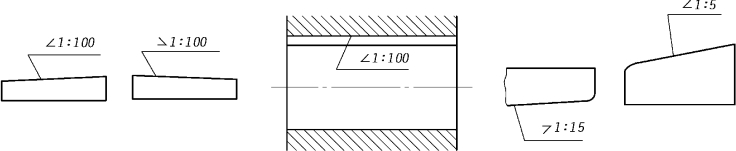

图1.44 斜度尺寸标注示例

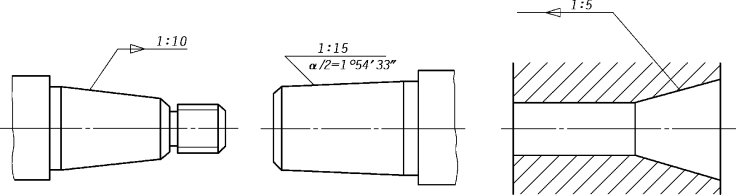

图1.45 锥度尺寸标注示例

⑨45°的倒角可按图1.46的形式标注,非45°的倒角应按图1.47的形式标注。

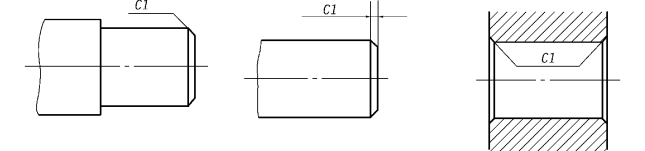

图1.46 45°倒角尺寸标注示例

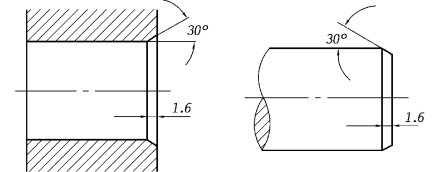

图1.47 非45°倒角尺寸标注示例

⑩根据国家标准GB/T4458.4—2003和GB/T15754—1995中的有关规定,标注尺寸的常用符号的比例画法如图1.48和国家标准GB/T18594—2001中的有关规定,其中,符号的线宽为h/10(h为字体高度)。

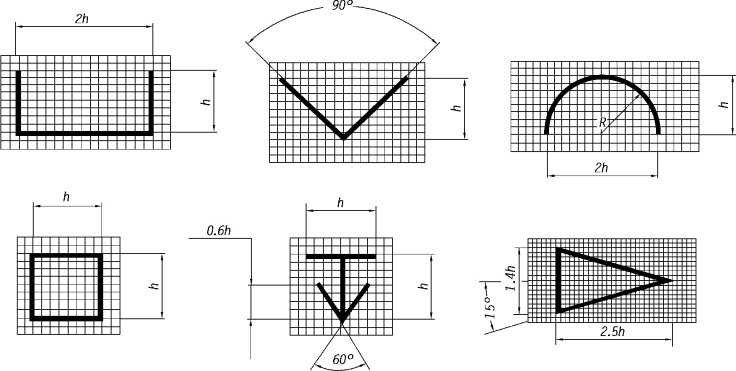

图1.48 标注尺寸常用符号的比例画法
