1）尺寸界线

①尺寸界限表示所注尺寸的范围。如图1.23所示，尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出，也可利用轮廓线、轴线或对称中心线作尺寸界线。

②当表示曲线轮廓上各点的坐标时，可将尺寸线或其延长线作为尺寸界线，如图1.24所示。

③尺寸界线一般应与尺寸线垂直，必要时才允许倾斜，如图1.25所示。

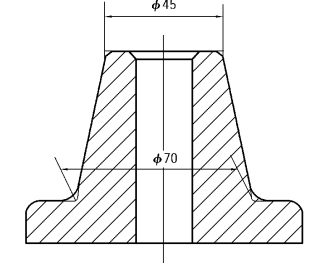

④如图1.25所示，在光滑过渡处标注尺寸时，应用细实线将轮廓线延长，从它们的交点处引出尺寸界线。

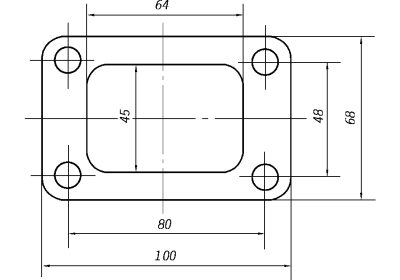

图1.23　尺寸界线的画法

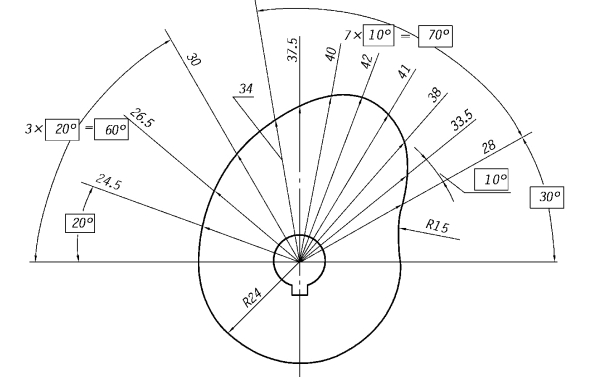

图1.24　曲线轮廓的尺寸注法

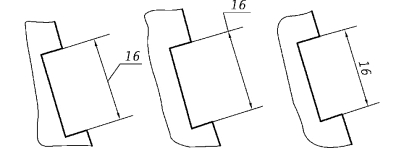

图1.25　尺寸界线与尺寸线斜交的注法

⑤标注角度的尺寸界线应沿径向引出，如图1.26（a）所示；标注弦长的尺寸界线应平行于该弦的垂直平分线，如图1.26（b）所示；标注弧长的尺寸界线应平行于该弧所对圆心角的角平分线，如图1.26（c）所示；但当弧度较大时，可沿径向引出，如图1.26（d）所示。

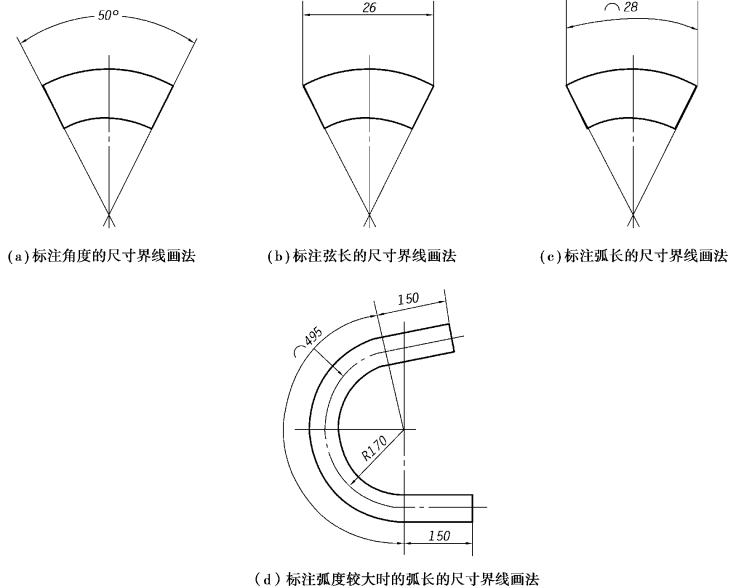

图1.26　标注角度、弦长和弧长的尺寸界线画法

2）尺寸线

①尺寸线表示度量尺寸的方向。尺寸线用细实线绘制，其终端可以有下列两种形式：

a.箭头：箭头的形式如图1.27（a）所示，适用于各种类型的图样。机械图样中一般采用箭头作为尺寸线的终端。

b.斜线：斜线用细实线绘制，其方向和画法如图1.27（b）所示。当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线应相互垂直。

当尺寸线与尺寸界线相互垂直时，同一张图样中只能采用一种尺寸线终端的形式。

②标注线性尺寸时，尺寸线应与所标注的线段平行。尺寸线不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。

③标注直径和半径尺寸时，大于半圆的圆弧或圆标注直径，小于和等于半圆的圆弧标注半径。直径和半径的尺寸线的终端应画成箭头，并按如图1.28所示的方法标注。当圆弧的半径过大或在图纸范围内无法标出其圆心位置时，可按图1.29（a）的形式标注。若不需要标出其圆心位置时，可按图1.29（b）的形式标注。

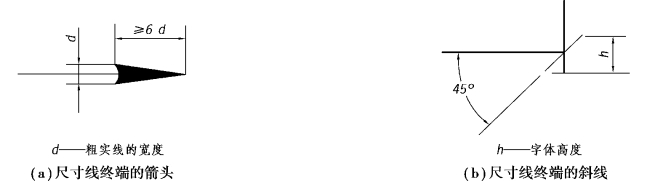

图1.27　尺寸线的终端形式

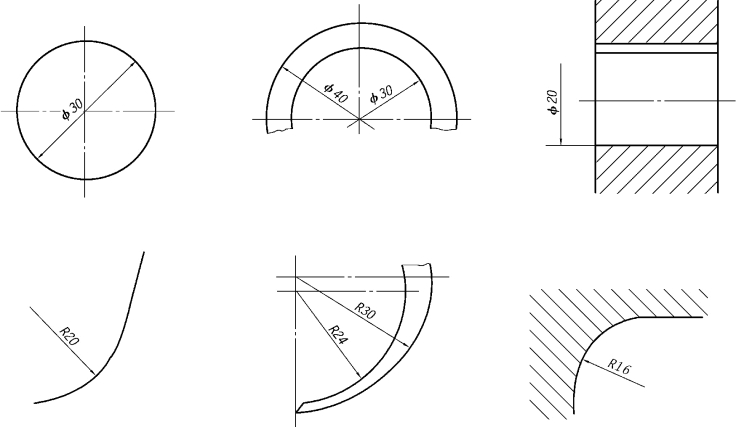

图1.28　圆的直径和圆弧半径的注法

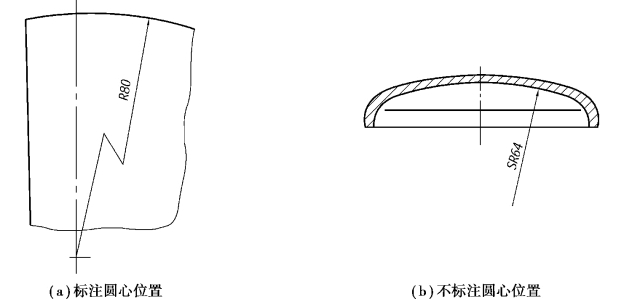

图1.29　圆弧半径较大时的注法

④标注角度时，尺寸线应画成圆弧，其圆心是该角的顶点，如图1.30所示。(www.daowen.com)

图1.30　角度的注法

⑤当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界，此时仅在尺寸线的一端画出箭头，如图1.31所示。

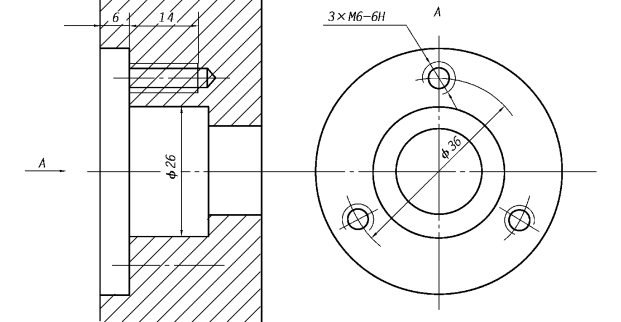

图1.31　对称机件的尺寸线只画一个箭头的注法

⑥在没有足够的位置画箭头或注写数字时，可按图1.32的形式标注，此时，允许用圆点或斜线代替箭头。

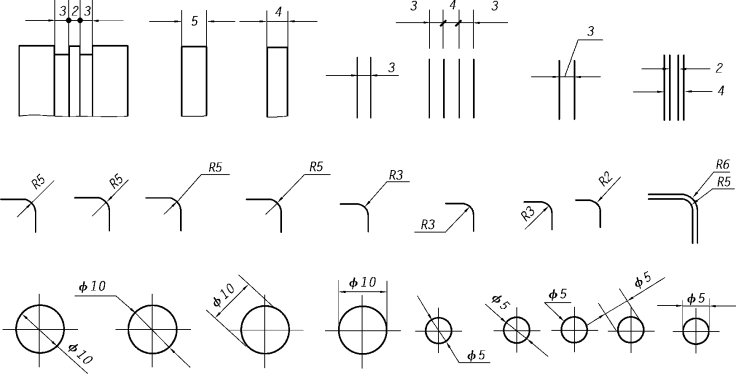

图1.32　小尺寸的注法

3）尺寸数字

①尺寸数字表示尺寸的大小。线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处，如图1.33所示。

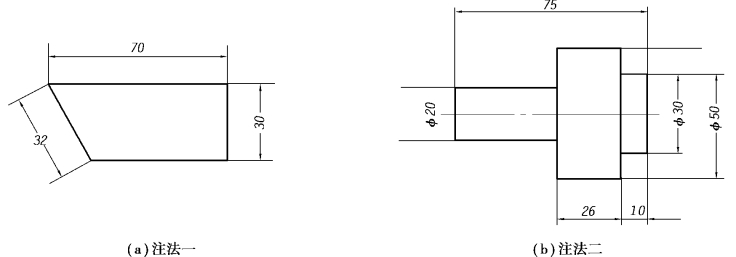

图1.33　尺寸数字的注写位置

②线性尺寸数字的方向，有以下两种注写方法：一般应采用方法一注写；在不致引起误解时，也允许采用方法二。但在一张图样中，应尽可能地采用同一种方法。

方法一：数字应按如图1.34所示的方向注写，并尽可能地避免在图示30°范围内标注尺寸，当无法避免时可按图1.35的形式标注。

方法二：对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处，如图1.36所示。

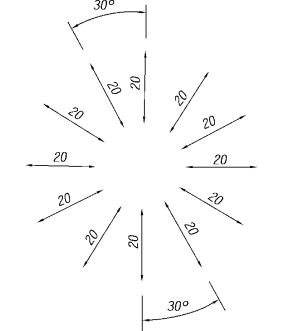

图1.34　尺寸数字的注写方向

图1.35　向左倾斜30°范围内的尺寸数字的注写

③角度的数字一律写成水平方向，一般注写在尺寸线的中断处，如图1.37（a）所示。必要时也可按图1.37（b）所示的形式标注。

④尺寸数字不可被任何图线所通过，否则应将该图线断开，如图1.38所示。

图1.36　非水平方向的尺寸注法

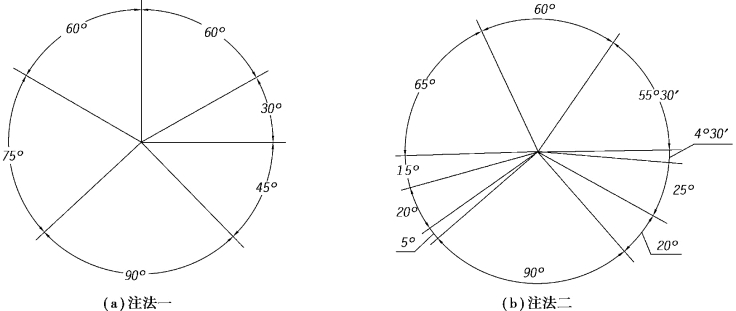

图1.37　角度数字的注写位置

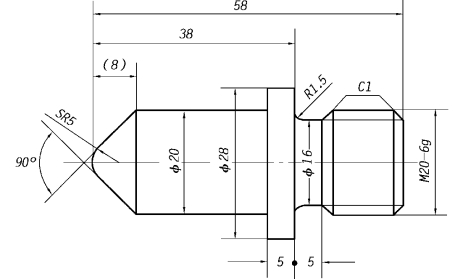

图1.38　尺寸数字不被任何图线通过的注法
