【摘要】：在国家标准GB/T4457.4—2002和GB/T17450—1998中，对图线的线型代码、线型名称、基本线型型式、图线宽度、一般应用和图线的画法都作了明确的规定。根据国家标准GB/T4457.4—2002的规定，机械制图常用的线型，只有15种线型中的一小部分，如细实线、粗实线、细虚线、粗虚线、细点画线、粗点画线、细双点画线、波浪线、双折线等。图1.21基本线型相交处的画法4）线型的应用示例表1.11给出了各种线型在机械图样中的应用示例。
图线是起点和终点间以任意方式连接的一种几何图形，形状可以是直线或曲线、连续线或不连续线。图线的起点和终点可以重合，如一条图线形成圆的情况。图线长度小于或等于图线宽度的一半，称为点。
在国家标准GB/T4457.4—2002和GB/T17450—1998中，对图线的线型代码、线型名称、基本线型型式、图线宽度、一般应用和图线的画法都作了明确的规定。
1）线型及其应用
按照国家标准GB/T17450—1998的规定，机械、电气、建筑和土木工程图样等各种技术图样的图线的基本线型共有15种形式。
根据国家标准GB/T4457.4—2002的规定，机械制图常用的线型，只有15种线型中的一小部分，如细实线、粗实线、细虚线、粗虚线、细点画线、粗点画线、细双点画线、波浪线、双折线等。
机械图样中的各种线型及一般应用见表1.9。
表1.9 线型及应用
续表
注：a在一张图样上一般采用一种线型，即采用波浪线或双折线。
2）图线宽度和图线组别
图线宽度和图线组别见表1.10。在机械图样中采用粗细两种线宽，它们之间的比例为2∶1。
表1.10 图线宽度和图线组别
注：图线宽度和图线组别的选择应根据图样的类型、尺寸、比例和缩微复制的要求确定。
3）图线的画法规定
①除非另有规定，两条平行线之间的最小间隙不得小于0.7mm。

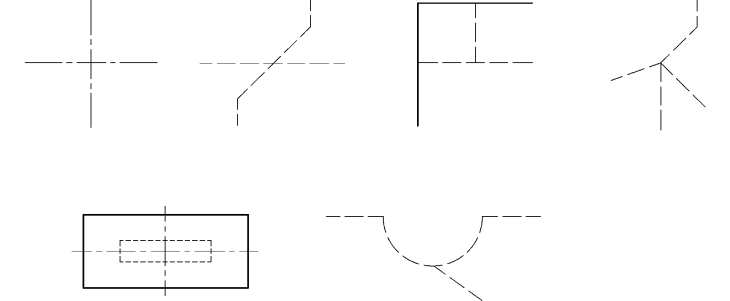

②如图1.21所示，基本线型应恰当地相交于画线处。
图1.21 基本线型相交处的画法(www.daowen.com)
4）线型的应用示例

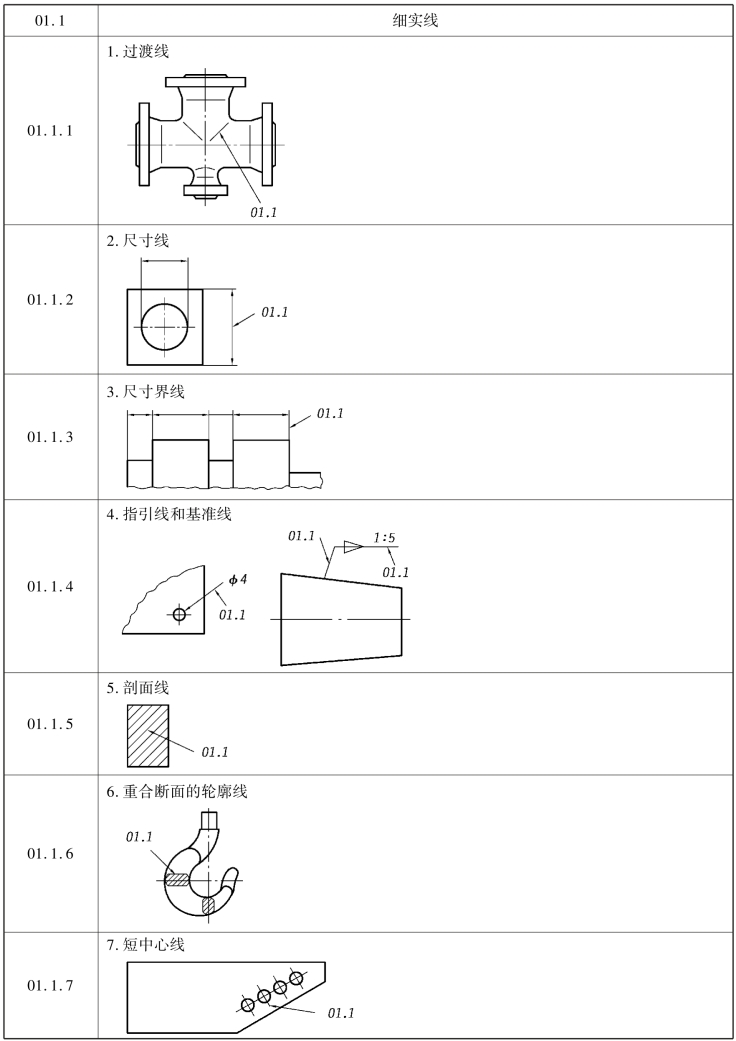

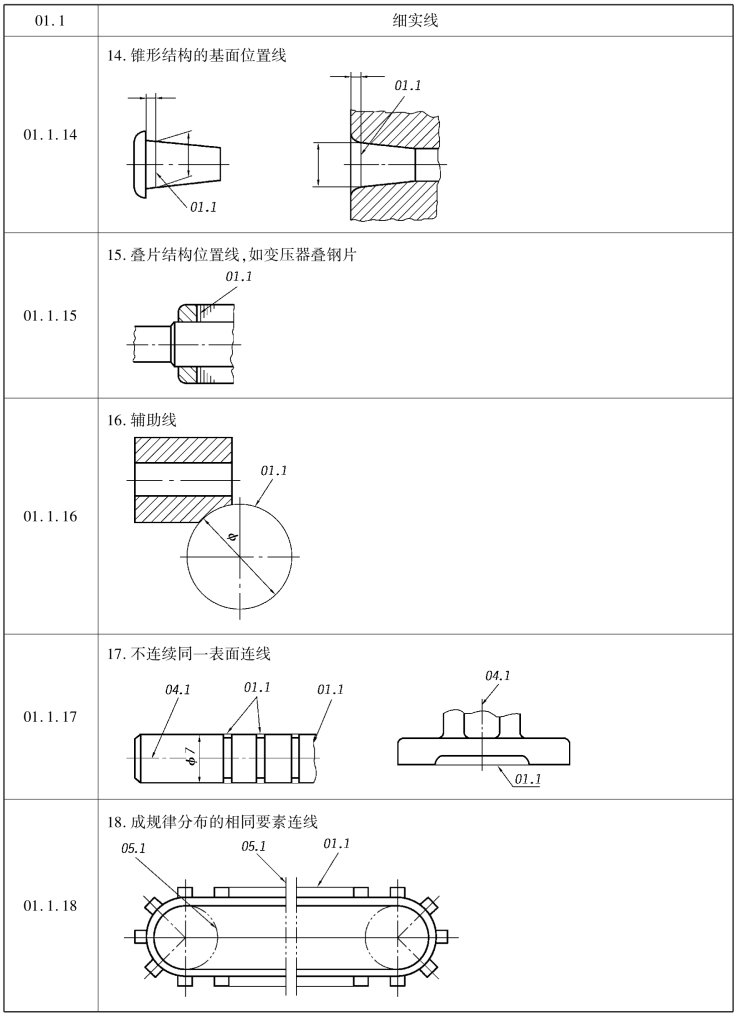

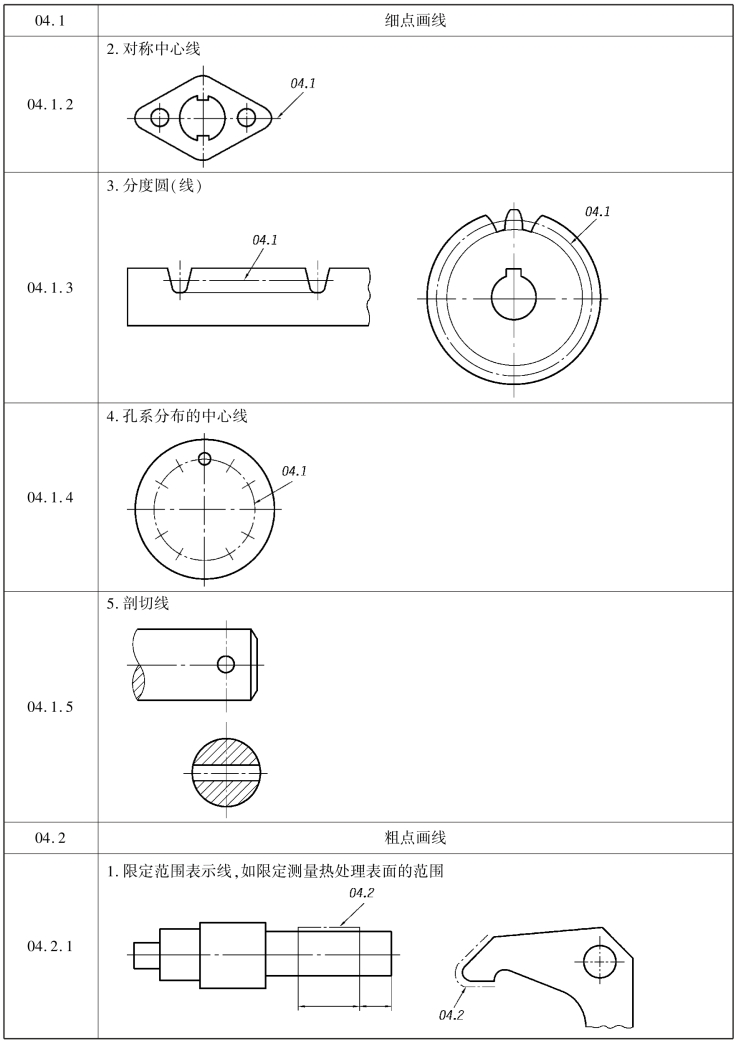

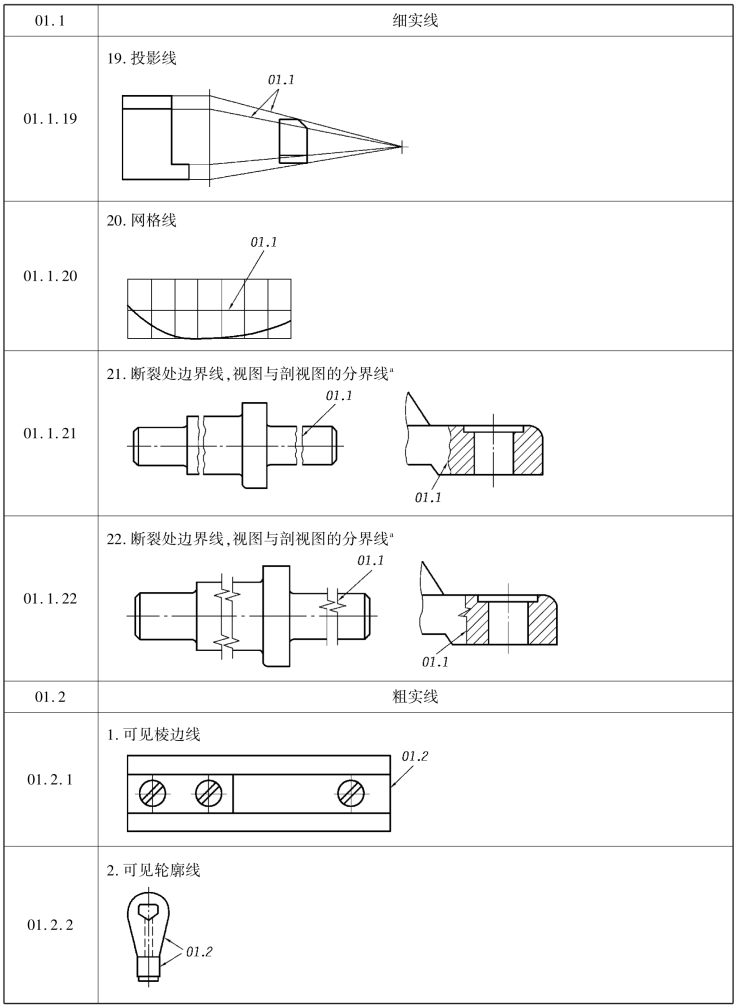

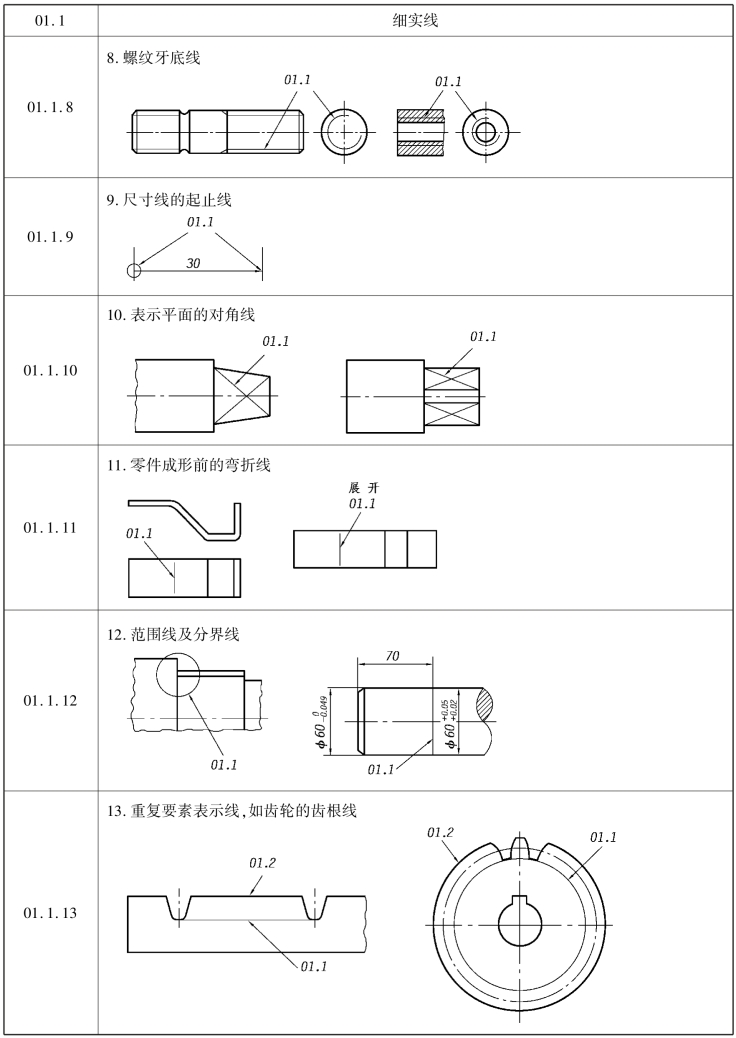

表1.11给出了各种线型在机械图样中的应用示例。
表1.11 线型的应用示例
续表
续表
续表
续表
续表
续表
续表
续表
