1）基本要求

字体是指图样中的汉字、字母、数字或符号的书写形式。书写字体必须做到字体工整、笔画清楚、间隔均匀、排列整齐。字体高度（用h表示）的公称尺寸系列为1.8，2.5，3.5，5，7，10，14，20mm。如需书写更大的字，其高度应按的比值递增。字体高度代表字体的号数。

汉字应写成长仿宋体字，并应采用中华人民共和国国务院正式公布推行的《汉字简化方案》中规定的简化字。汉字的高度h不应小于3.5mm，其字宽一般为h。

字母和数字分A型和B型。A型字体的笔画宽度（d）为字高（h）的1/14。B型字体的笔画宽度（d）为字高（h）的1/10。在同一图样上只允许选用一种形式的字体。

字母和数字可写成斜体和直体。斜体字字头向右倾斜，与水平基准线成75°。

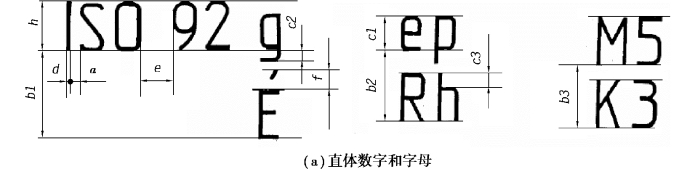

汉字、拉丁字母、希腊字母、阿拉伯数字和罗马数字等组合书写时，其排列格式和间距应符合图1.17和表1.7、表1.8的规定。

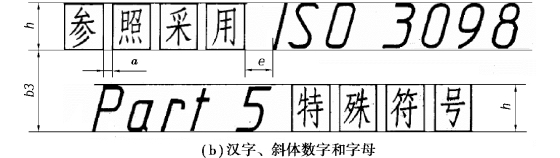

图1.17　汉字、字母和数字的组合书写规范

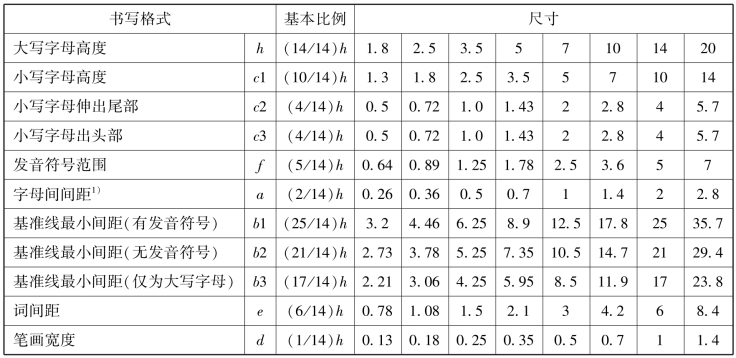

表1.7　A型字体　单位：mm

注：特殊的字符组合，如LA，TV，Tr等，字母间间距可为a=（1/14）h。

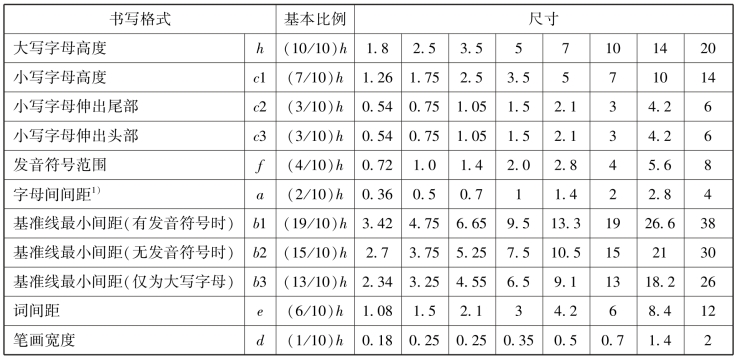

表1.8　B型字体　单位：mm

注：特殊的字符组合，如LA，TV，Tr等，字母间间距可为a=（1/10）h。

2）字体综合应用的规定

①如图1.18所示，用作指数、分数、极限偏差和注脚等的数字及字母，一般应采用小一号的字体。

图1.18　指数、分数、极限偏差和注脚的书写示例

②如图1.19所示，图样中的数学符号、物理量符号、计量单位符号以及其他符号，应分别符合国家的有关法令和标准的规定。

图1.19　数学符号、物理量符号和计量单位符号的书写示例

③其他应用示例如图1.20所示。

图1.20　其他应用示例

3）字体示例

（1）长仿宋体汉字示例

10号字

字体工整 笔画清楚 间隔均匀 排列整齐

7号字

横平竖直注意起落结构均匀填满方格

5号字

技术制图机械电子汽车航空船舶土木建筑(www.daowen.com)

3.5号字

螺纹齿轮端子接线飞行指导驾驶舱位挖填施工

（2）A型拉丁字母示例

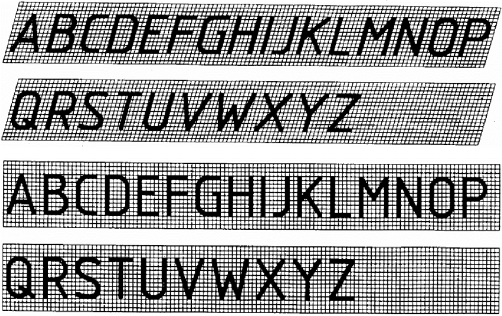

①大写斜体和直体字体。

②小写斜体和直体字体。

（3）B型拉丁字母示例

①大写斜体和直体字体。

②小写斜体和直体字体。

（4）A型希腊字母示例

①大写斜体和直体字体。

②小写斜体和直体字体。

（5）B型希腊字母示例

①大写斜体和直体字体。

②小写斜体和直体字体。

（6）阿拉伯数字示例

①A型斜体和直体字体。

②B型斜体和直体字体。

（7）罗马数字示例

①A型斜体和直体字体。

②B型斜体和直体字体。
