图样的比例，是图中图形与其实物相应要素的线性尺寸之比。线性尺寸是指相关的点、线、面本身的尺寸或它们的相对距离，如直线的长度、圆的直径、两平行表面的距离等。

比例的符号为“∶”，比例应以阿拉伯数字表示，如1∶1，1∶100等。如图1.16所示，比值为1的比例，叫作原值比例，即1∶1的比例。比值大于1的比例，叫作放大比例，如2∶1等。比值小于1的比例，叫作缩小比例，如1∶2等。

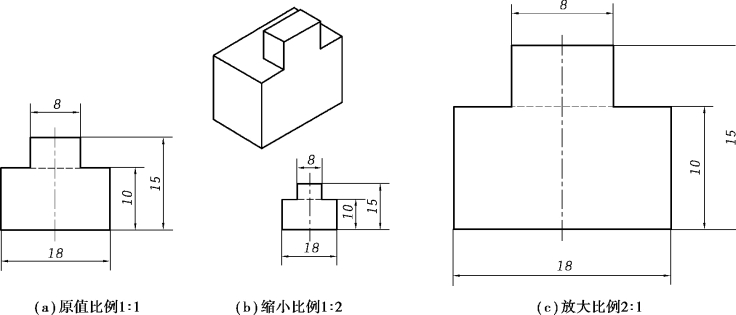

图1.16　用不同的比例绘制同一机件的主视图

如图1.16所示，图样不论采用放大或缩小比例，不论做图的精确程度如何，在标注尺寸时，均应按照机件的实际尺寸和角度即原值大小进行标注。一般情况下，比例应标注在标题栏中的比例一栏内。必要时，比例也可注写在视图名称的下方或右侧。

绘图时所用的比例，应根据图样的用途与被绘图样的复杂程度，从表1.5和表1.6中选用（优先用表1.5中的适当比例，必要时，也允许选用表1.6中的比例）。

一般情况下，一个图样应选用一种比例进行绘图。但根据专业制图的需要，一个图样也可以选用两种比例，即某个视图或某一部分可选用不同的比例（如局部放大图）进行绘图，但必须另行标注。(www.daowen.com)

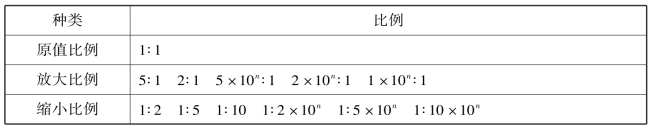

表1.5　常用比例

注：n为正整数。

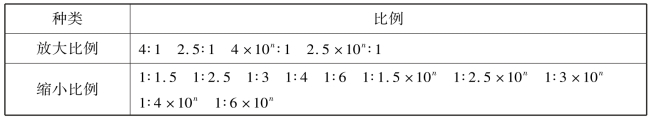

表1.6　可用比例

注：n为正整数。
