1）图纸幅面尺寸及其公差

图纸幅面是指图纸宽度与长度组成的图纸大小。为了方便图样的绘制、使用和管理，图样均应绘制在标准的图纸幅面上。

绘制技术图样时，应优先采用表1.1所规定的基本幅面，必要时也允许选用表1.2和表1.3所规定的加长幅面。这些幅面的尺寸是由基本幅面的短边成整数倍增加后得出的，如图1.1所示。图1.1中粗实线所示为基本幅面（第一选择），细实线所示为表1.2所规定的加长幅面（第二选择），虚线所示为表1.3所规定的加长幅面（第三选择）。

图纸幅面的尺寸公差请参照国家标准GB/T148—1997中的有关规定。

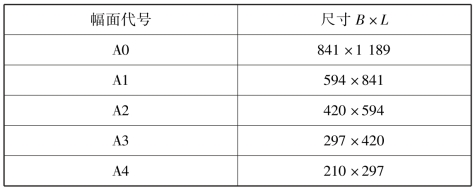

表1.1　基本幅面（第一选择）　单位：mm

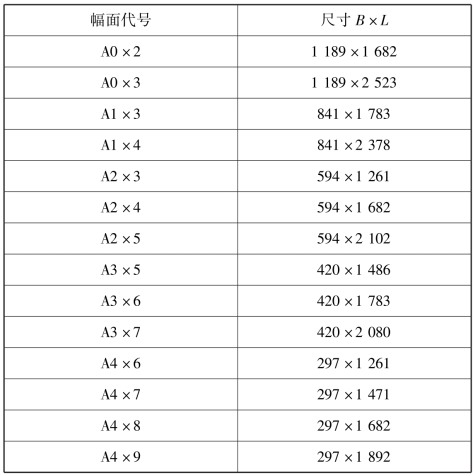

表1.2　加长幅面（第二选择）　单位：mm

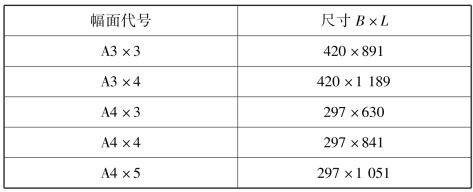

表1.3　加长幅面（第三选择）　单位：mm

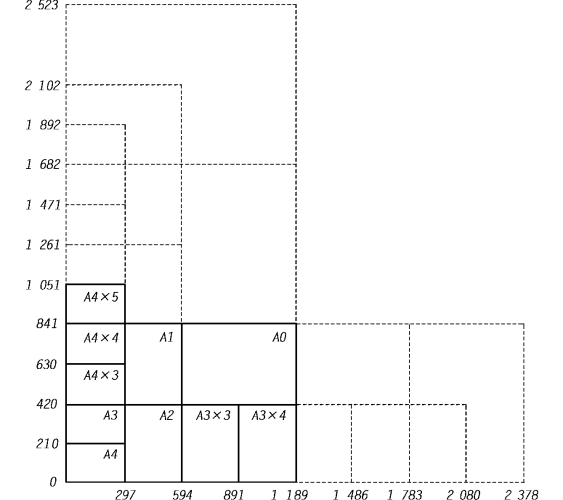

图1.1　图纸的幅面尺寸

2）图框格式

图框是图纸上限定绘图范围的线框。图样均应绘制在用粗实线画出的图框内，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。

不留装订边的图纸，其图框格式如图1.2、图1.3所示。留有装订边的图纸，其图框格式如图1.4、图1.5所示。图框尺寸均按表1.4的规定。

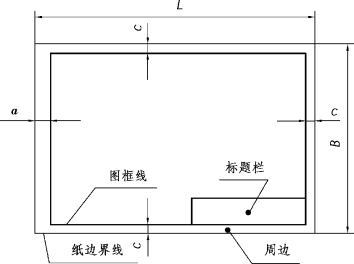

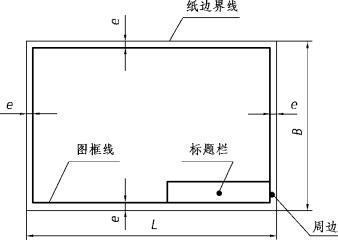

图1.2　无装订边图纸（X形）的图框格式

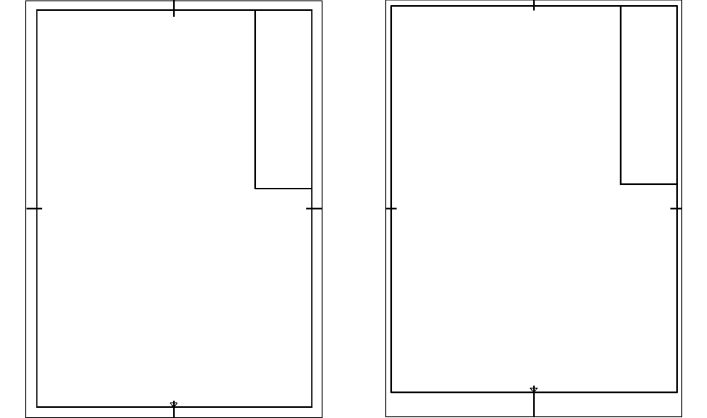

图1.3　无装订边图纸（Y形）的图框格式

图1.4　有装订边图纸（X形）的图框格式

图1.5　有装订边图纸（Y形）的图框格式

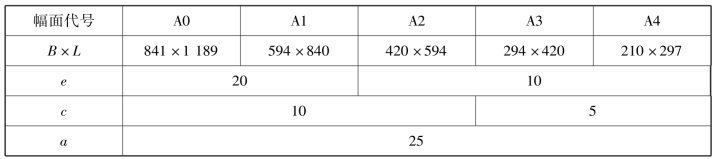

表1.4　图框尺寸　单位：mm

加长幅面的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。例如，A2×3的图框尺寸，按A1的图框尺寸确定，即e为20（或c为10），而A3×4的图框尺寸，按A2的图框尺寸确定，即e为10（或c为10）。

3）标题栏

（1）基本要求

按照国家标准的有关规定，每张图纸上都必须画出标题栏。标题栏中的字体，签字除外应符合国家标准GB/T14691—1993中的要求。标题栏的线型应按照国家标准GB/T17450—1998中规定的粗实线和细实线的要求绘制。标题栏中的“年月日”应按照国家标准GB/T 7408—2005的规定格式填写。需缩微复制的图样，其标题栏应满足国家标准GB/T10609.4—2009的要求。

（2）标题栏的组成

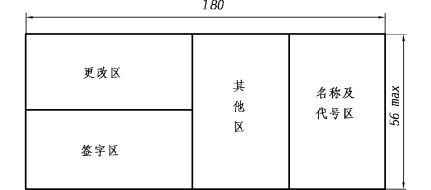

标题栏一般由更改区、签字区、其他区、名称及代号区组成，如图1.6和图1.7所示，也可按实际需要增加或减少。标题栏的分区主要内容如下：

①更改区：一般由更改标记、处数、分区、更改文件号、签名和年月日等组成。

②签字区：一般由设计、审核、工艺、标准化、批准、签名和年月日等组成。

③其他区：一般由材料标记、阶段标记、质量、比例和共　张第　张和投影符号等组成。

④名称及代号区：一般由单位名称、图样名称、图样代号和存储代号等组成。

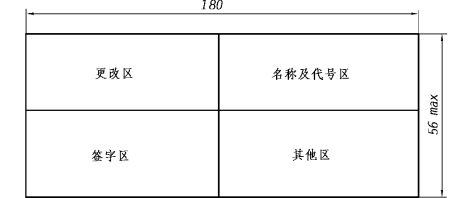

图1.6　标题栏的分区（一）

图1.7　标题栏的分区（二）

（3）标题栏的尺寸与格式

标题栏中各区的布置可采用图1.6的形式，也可采用图1.7的形式。当采用图1.6的形式配置标题栏时，名称及代号区中的图样代号和投影符号应放在该区的最下方。标题栏各部分尺寸与格式，可参照图1.8。

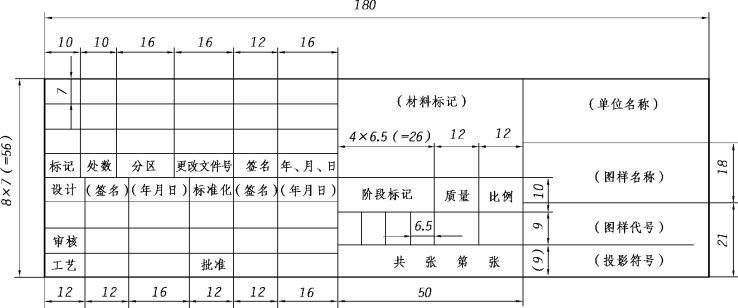

图1.8　标题栏的尺寸与格式

（4）标题栏的填写

①更改区：更改区中的内容应按照由下而上的顺序填写，也可根据实际情况顺延，或放在图样中其他的地方，但应有表头。

a.标记：按照有关规定或要求填写更改标记。

b.处数：填写同一标记所表示的更改数量。

c.分区：必要时，按照有关规定填写。

d.更改文件号：填写更改所依据的文件号。

e.签名和年月日：填写更改人的姓名和更改的时间。

②签字区：一般按设计、审核、工艺、标准化、批准等有关规定签署姓名和年月日。

③其他区。(www.daowen.com)

a.材料标记：对需要该项目的图样一般应按照相应标准或规定填写所使用的材料。

b.阶段标记：按有关规定由左向右填写图样的各生产阶段。

c.质量：填写所绘制图样相应产品的计算质量，以千克（kg）为计量单位时，允许不写出其计量单位。

d.比例：填写绘制图样时所采用的比例。

e.共　张第　张：填写同一图样代号中图样的总张数及该张所在的张次。

f.投影符号：第一角画法或第三角画法的投影识别符号（图1.9）。如采用第一角画法时，可以省略标注。

图1.9　第一角画法和第三角画法的投影识别符号

④名称及代号区。

a.单位名称：填写绘制图样单位的名称或单位代号。必要时，也可不予填写。

b.图样名称：填写所绘制对象的名称。

c.图样代号：按有关标准或规定填写图样的代号。

（5）标题栏的方位

标题栏的位置应位于图纸的右下角，如图1.2至图1.5所示。

标题栏的长边置于水平方向并与图纸的长边平行时，则构成X形图纸，如图1.2、图1.4所示。若标题栏的长边与图纸的长边垂直时，则构成Y形图纸，如图1.3、图1.5所示。在此情况下，看图的方向与看标题栏的方向一致。

为了利用预先印制的图纸，允许将X形图纸的短边置于水平位置使用，如图1.10所示，或将Y形图纸的长边置于水平位置使用，如图1.11所示。

4）对中符号

为了使图样复制和缩微摄影时定位方便，对表1.1和表1.2所列的各号图纸，均应在图纸各边长的中点处分别画出对中符号。

对中符号用粗实线绘制，线宽不小于0.5mm，长度从纸边界开始至伸入图框内约5mm，如图1.10、图1.11所示。

对中符号的位置误差应不大于0.5mm。

当对中符号处在标题栏范围内时，则伸入标题栏部分省略不画，如图1.11所示。

5）方向符号

如图1.10、图1.11所示，对于按照规定使用预先印制的图纸时，为了明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画出一个方向符号。

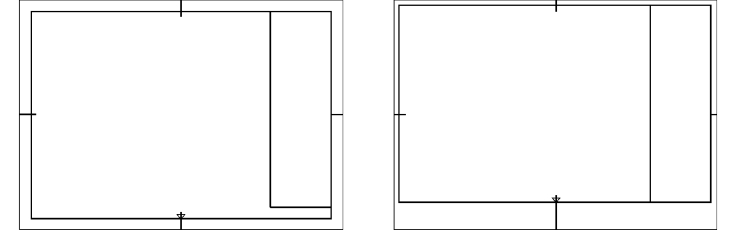

图1.10　标题栏的方位（X形图纸竖放时）

图1.11　标题栏的方位（Y形图纸横放时）

方向符号是用细实线绘制的等边三角形，其大小和所处的位置如图1.12所示。

图1.12　方向符号的尺寸和位置

6）剪切符号

为了使复制图样时便于自动切剪，可在图纸（如供复制用的底图）的4个角上分别绘出剪切符号。剪切符号可采用直角边边长为10mm的黑色等腰三角形，如图1.13（a）所示。

当使用这种符号对某些自动切纸机不适合时，也可将剪切符号画成两条粗线段，线段的线宽为2mm，线长为10mm，如图1.13（b）所示。

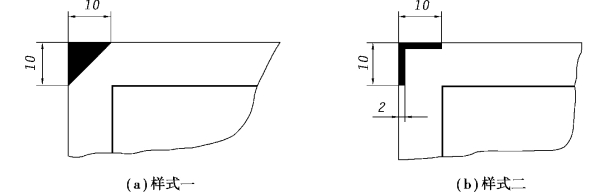

图1.13　剪切符号

7）投影符号

第一角画法的投影识别符号，如图1.9（a）所示。第三角画法的投影识别符号，如图1.9（b）所示。

投影符号中的线型用粗实线和细点画线绘制，其中，粗实线的线宽不小于0.5mm。投影符号一般放置在标题栏中名称及代号区的下方。

8）图幅分区

必要时，可用细实线在图纸周边内画出分区，如图1.14所示。图幅分区数目按图样的复杂程度确定，但必须取偶数。每一分区的长度应在25~75mm选择。

分区的编号，沿上下方向（按看图方向确定图纸的上下和左右）用大写拉丁字母从上到下顺序编写，沿水平方向用阿拉伯数字从左到右顺序编写。当分区数超过拉丁字母的总数时，超过的各区可用双重字母依次编写，例如，AA，BB，CC等。拉丁字母和阿拉伯数字的位置应尽量靠近图框线。

在图样中标注分区代号时，分区代号由拉丁字母和阿拉伯数字组合而成，字母在前、数字在后并排书写，如B3，C5等。当分区代号与图形名称同时标注时，则分区代号写在图形名称的后边，中间空出一个字母的宽度，例如，AB3；E-EA7等。

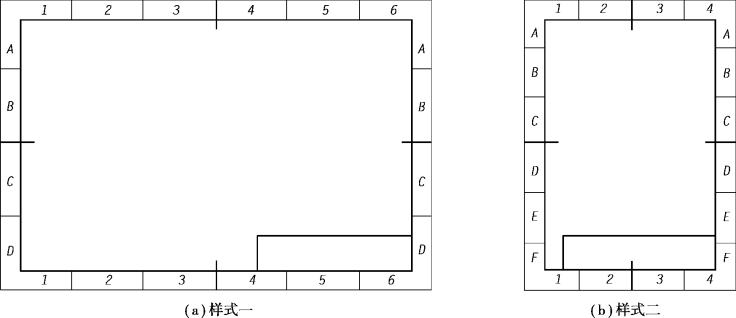

图1.14　图幅分区

9）米制参考分度

对于用作缩微摄影的原件，可在图纸的下边设置不注尺寸数字的米制参考分度，用以识别缩微摄影的放大或缩小倍率。

米制参考分度用粗实线绘制，线宽不小于0.5mm，总长为100mm，等分为10格，格高为5mm，对称地配置在图纸下边的对中符号两侧，如图1.15所示。

当同时采用米制参考分度与图幅分区时，则绘制米制参考分度的这一部分省略图幅分区。

图1.15　米制参考分度

10）预先印制的图纸

图纸可以预先印制，预先印制的图纸一般应具有图框、标题栏和对中符号3项基本内容。而其他内容如剪切符号、图幅分区、米制参考分度等可根据图纸的用途和使用情况确定其取舍，也可根据具体需要临时绘制。
