磁性物含量测量仪是重介悬浮液中磁性物含量的在线测量仪表。它与密度计配合使用，可自动计量并显示煤泥含量，进而自动控制其在要求的范围内，以保证生产中所要求的最佳悬浮液特性，提高细粒煤的分选效果，降低介质损失。同时，它还可用于磁铁矿选矿厂的选矿指标控制。

1.电感式磁性物含量测量仪的结构及组成

该仪表由变送器和转换器两部分组成，两者用3芯专用电缆连接。变送器是一个带有电感线圈的测量导管，与被测管线用法兰连接。转换器主要由机箱、显示仪表及电路板组成。转换器分为墙挂式和台式两种形式。

1）变送器

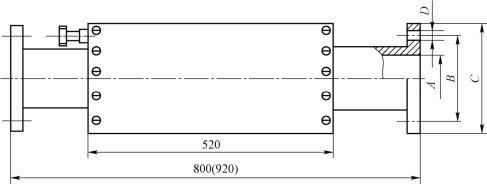

变送器由螺管线圈、测量导管、接线端子、内衬及外壳5部分组成。其外形如图5-56所示。

测量导管由装有法兰和线圈骨架的导管和内衬组成。内衬可以由耐磨橡胶制成，也可以采用耐磨材料与导管构成一体的方式。

图5-56　变送器外形

螺管线圈由测量线圈、试验线圈和阻尼线圈组成，均绕制在骨架上。

外壳材料为玻璃纤维增强塑料（玻璃钢）。

接线端子用于连接变送器和转换器。

2）转换器

转换器由电路板、母板和外壳组成。电路板包括电源板、振荡板、检测板和电压/电流输出板。

2.电感式磁性物含量测量仪的工作原理

重介悬浮液多数由磁铁矿粉和煤泥配制而成。磁铁矿粉属于强磁性物质，其磁导率比较高。如果磁铁矿粉均匀分布在悬浮液中，则悬浮液通过变送器时，单位体积内的磁铁矿粉含量与螺管线圈的电感变化量成正比。电感式磁性物含量测量仪就是根据这一原理制成的。(www.daowen.com)

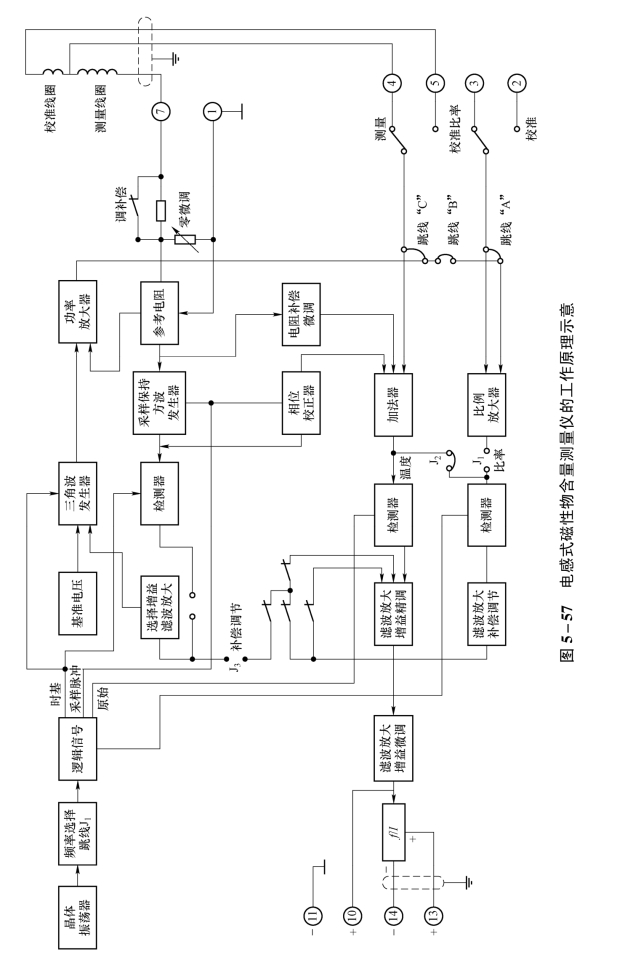

电感式磁性物含量测量仪的工作原理示意如图5-57所示。转换器为变送器的螺管线圈提供恒定的经过功率放大的三角波励磁电流。三角波信号作用在螺管线圈之后，线圈的等效电路中有电感、电阻和电容。如果把三角波信号分解为傅里叶级数函数，按各种不同频率的正弦波分量进行分频计算与合成，则三角波信号通过电感时的电压为方波。三角波信号通过电阻时的电压为三角波，通过电容时的电压为抛物线波形。将它们的混合波信号分别送到相位差为90°的两个检测器，其中一个检测器检测出由电感造成的方波信号，另一个检测器检出电阻造成的三角波信号，因为电容量很小，它的影响可以忽略不计。方波信号是与磁性物含量有关的，此信号进行滤波放大后，通过仪表显示磁含量值；另外，通过f/I变换输出电流模拟信号。

3.电感式磁性物含量测量仪的实际应用

电感式磁性物含量测量仪适用于选煤厂矿浆悬浮液中磁铁矿粉含量的测量，可以单独使用，也可以和有关仪表配合使用，组成控制或调节系统。

由试验结果可知，悬浮液密度、磁性物含量及煤泥含量三者之间符合下列关系式：

式中，g1，g2——悬浮液中的磁性物含量、煤泥含量，g/L；

　　　ρsu——悬浮液密度，g/L；

　　　A，B——与磁性物密度及煤泥密度有关的系数，其计算式为

式中，δ1，δ2——磁性物及煤泥密度，g/cm3。

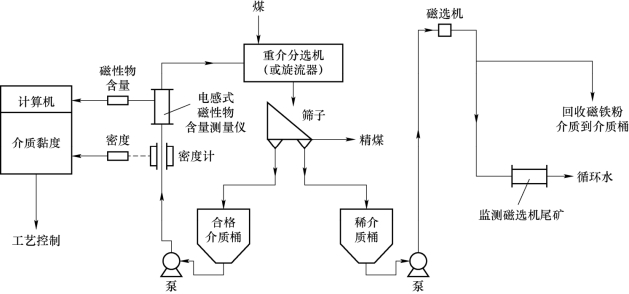

在实际应用中，往往将电感式磁性物含量测量仪与密度计配合使用，组成重介质密度调节系统。应用实例如图5-58所示。

电感式磁性物含量测量仪与密度计配合使用，可随时检测悬浮液中的磁铁矿粉和煤泥含量及其变化，进而提高分选效果，稳定产品质量；用于磁选系统，可检测磁选机尾矿损失情况，减少介质损耗；用于磁铁矿选矿厂，可随时检测矿浆品位，控制选矿指标。

图5-58　电感式磁性物含量测量仪在重介选煤流程中的应用示意
